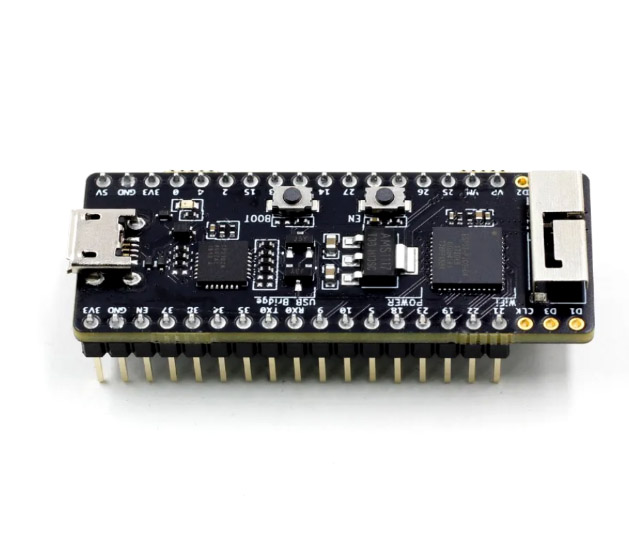

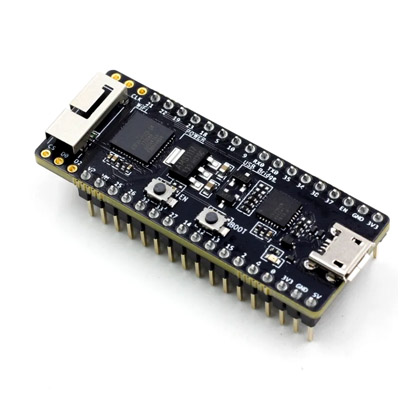

Плата разработчика ESP32-PICO-KIT, построена на микроконтроллере ESP32-PICO-D4

ESP32-PICO-D4 представляет собой самый миниатюрный WiFi-модуль из всей линейки Espressif ESP32. Модуль выпущен в форм-факторе QFN-микросхемы (SiP) и имеет размеры 7.0?7.0x0.94 мм. ESP32-PICO-D4 построен на базе двухъядерного процессора Xtensa®  LX6. В ультракомпактном корпусе c 48-выводами размещены кристалл ESP32, кварцевый резонатор, флэш-память 32 мбит (4 мбайт), защитный TVS-диод и LC-элементы обвязки. Модуль не требует подключения внешних элементов, за исключением антенны, что позволяет реализовать на его основе наиболее миниатюрные устройства интернета вещей. Кроме WiFi 802.11 b/g/n модуль поддерживает также Bluetooth v4.2 BR/EDR/BLE.

Выходная мощность модуля достигает 100 мВт. Рекомендованный диапазон питающего напряжения 2.7…3.6 В, при этом источник питания должен быть способен отдавать ток до 0.5 А. Для быстрого знакомства с возможностями модуля можно воспользоваться отладочной платой ESP32-PICO-KIT

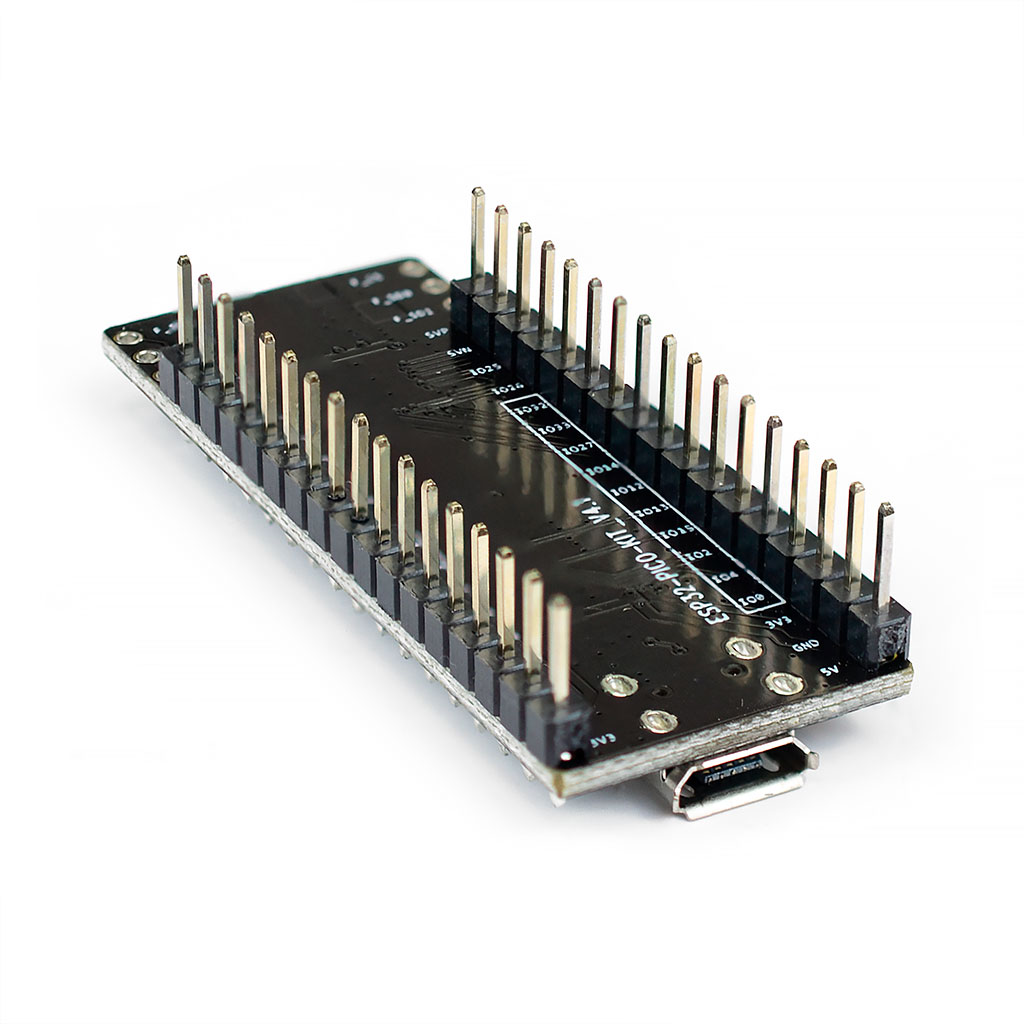

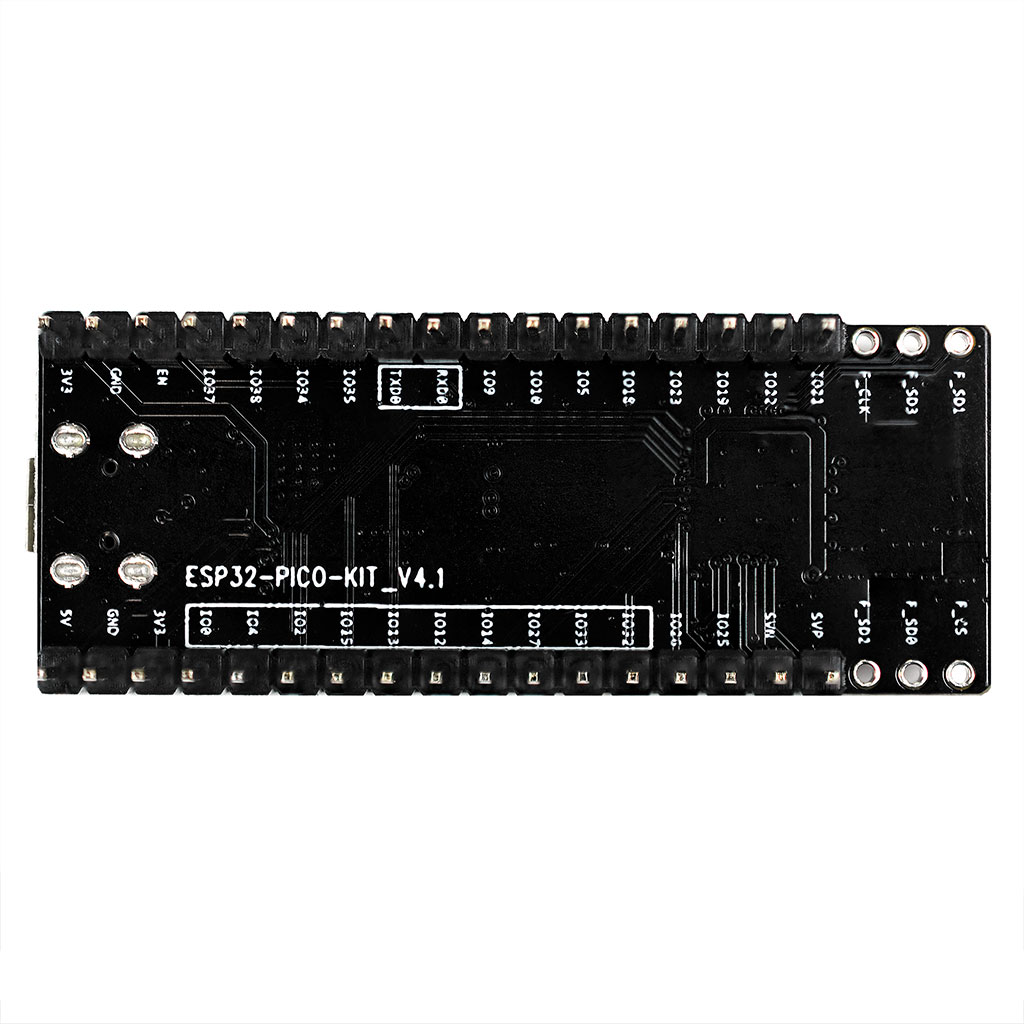

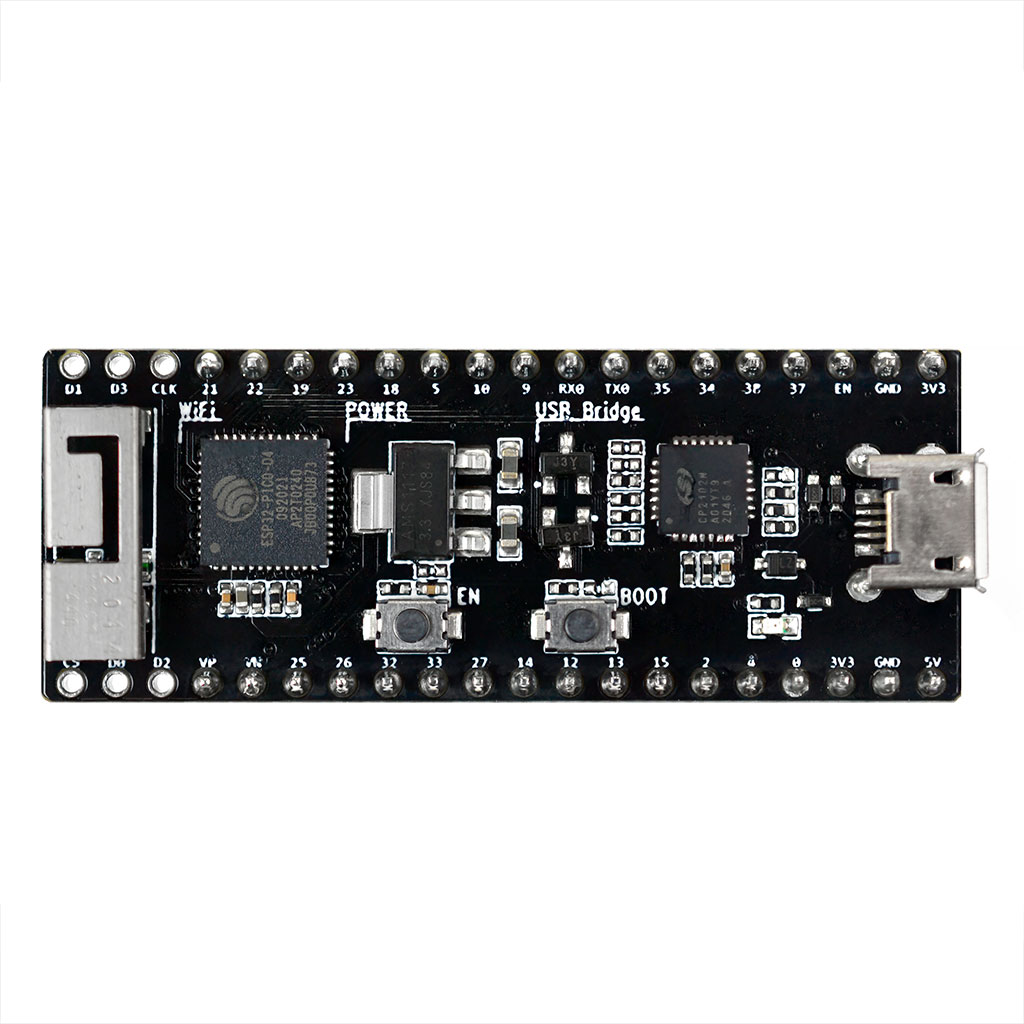

На плате расположен USB-UART мост, позволяющий разработчикам подключать ее к USB-порту компьютера для загрузки и отладки. Все сигналы ввода-вывода и питание системы на ESP32-PICO-D4 выводятся на 20-контактных площадках с двух сторон платы под разъемы с шагом 2.54 мм. Проводные устройства можно подключить к плате с помощью двух установленных на ней 17-контактных гнездовых разъемов. Имеются также дополнительные контактные площадки (2 ряда по 3 контакта), они подключены к встроенной флэш памяти SiP-модуля ESP32-PICO-D4, пользователь может задействовать их позже при необходимости.

Технические характеристки ESP32-PICO-D4:

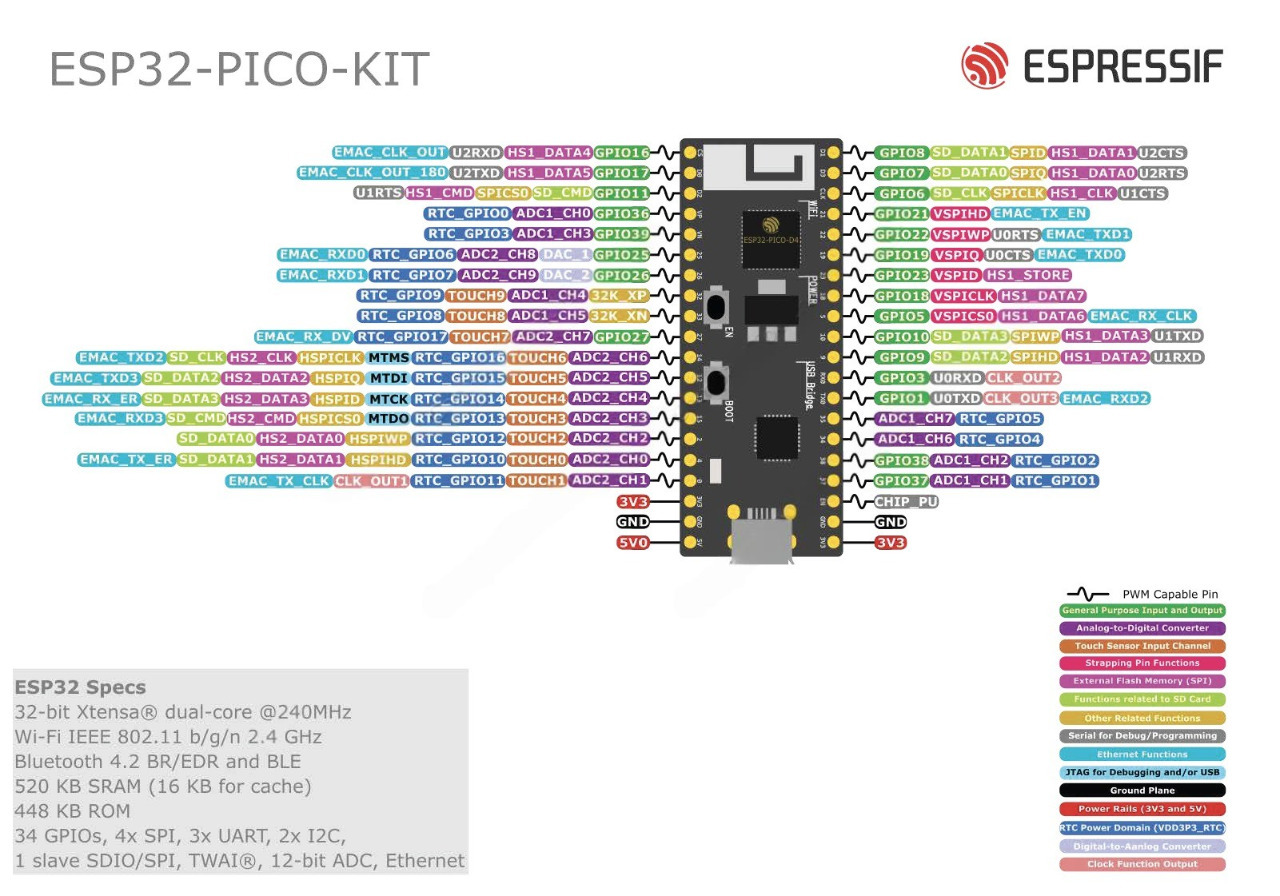

Расположение выводов:

Datasheet ESP32-­PICO­-D4 (PDF, ENG)
