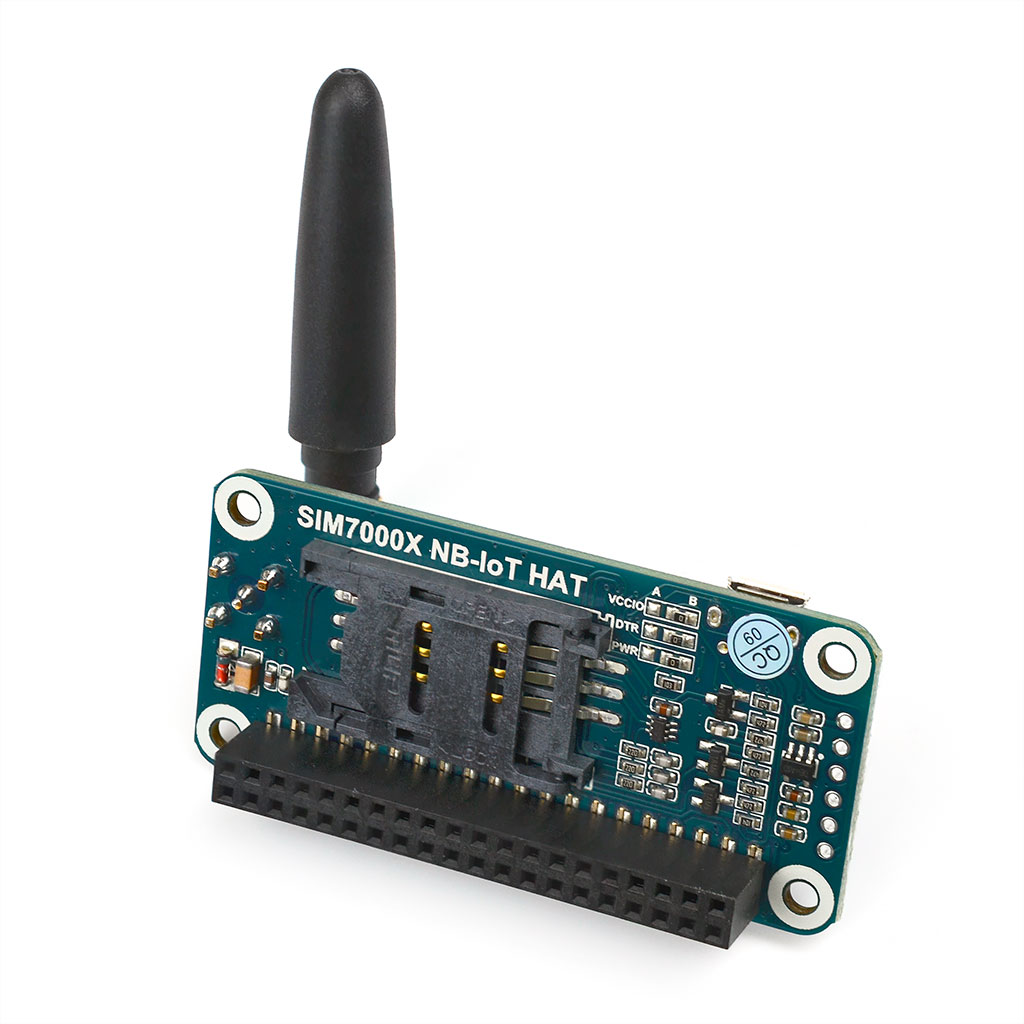

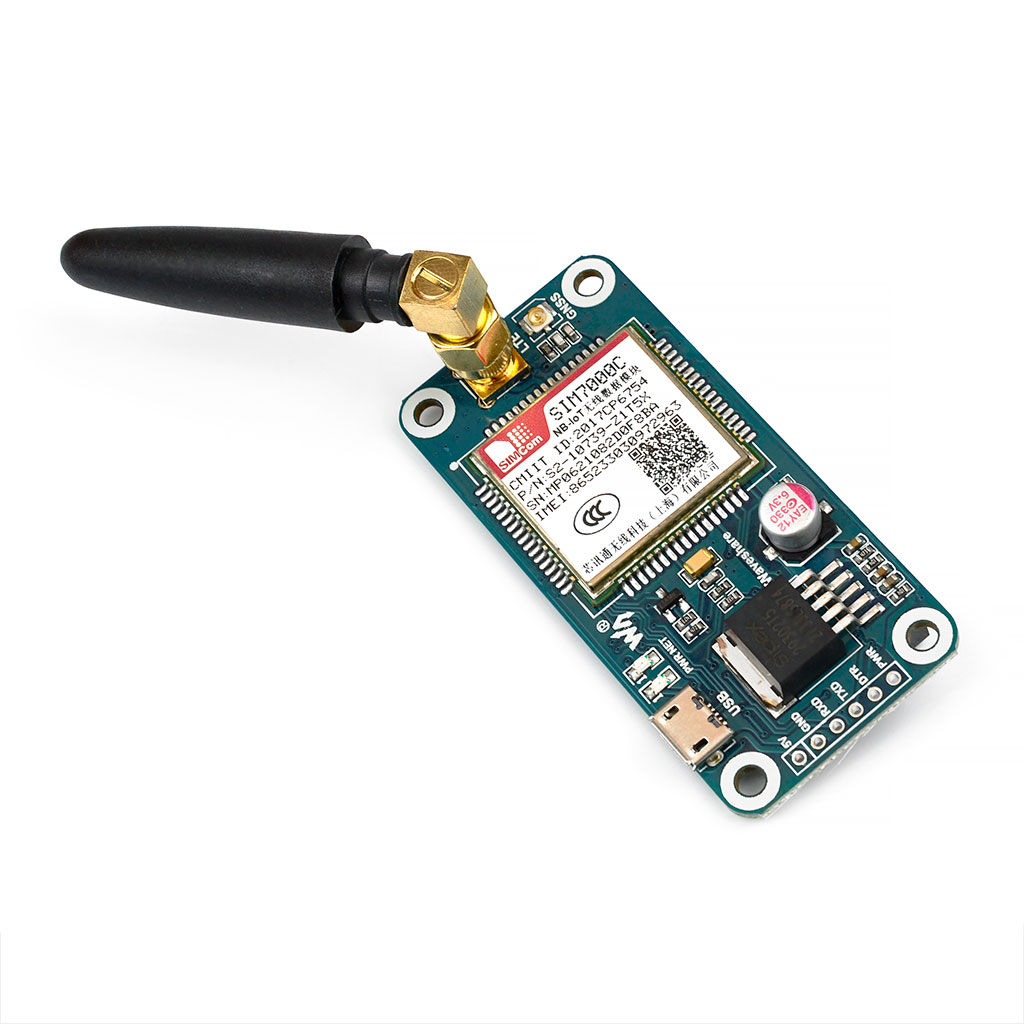

Плата расширения RPi SIM7000C NB-IoT/eMTC/EDGE/GNSS WaveShare
Код товара: CTTL15927
 |
|
|
Коммуникационная плата расширения для Raspberry Pi, которая поддерживает глобальные диапазоны NB-IoT, Cat-M и GPRS, а также функцию позиционирования GNSS. Благодаря своим преимуществам, таким как небольшой размер, низкая задержка и широкий охват, она является идеальным выбором для приложений IoT, таких как интеллектуальные инструменты, отслеживание активов, удаленный мониторинг, электронное здравоохранение и т. д.
Технические характеристки:
| Функйии связи NB-IOT, CAT-M, 2G | |
|---|---|
| Полосы частот | NB-IoT: B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28 |
| Cat-M: B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B39 | |
| GPRS/EDGE: 850, 900, 1800, 1900MHz | |
| Скорость передачи данных | NB-IoT: 34(DL)/66(UL) |
| Cat-M: 300(DL)/375(UL) | |
| EDGE: 236.8(DL)/236.8(UL) | |
| GPRS: 85.6(DL)/85.6(UL) | |
| Поддерживаемые SIM карты | NB-IoT: NB специальные |
| Cat-M/GPRS/EDGE: Обыкновенные SIM | |
| Навигация | |
| Поддерживаемые системы | GPS, BeiDou, GLONASS |
| Тип приемника | 16-каналов |
| C/A Code | |
| Чувствительность | Во время отслеживания: -162 dBm (GPS) / -157 dBm (GLONASS) / TBD (BD) |
| Холодный старт: -148 dBm | |
| Время до получения данных | Холодный старт: <35 сек |
| Горячий старт: <1 сек | |
| Точность позиционирования | <2.5 метров CEP |
| Другие характеристики | |
| Напряжение питания | 5 вольт |
| Рабочее напряжение | 5/3.3 вольт (3.3 вольт по-умолчанию) |
| Потребление в режиме сна | 1.2mA (@DRX=2.56s) |
| Потребление в режиме пониженного потребления | 9uA |
| Рабочая температура | -40...85°C |
| Температура хранения | -45...90°C |
| Размер | 30.2 x 65 мм |
|

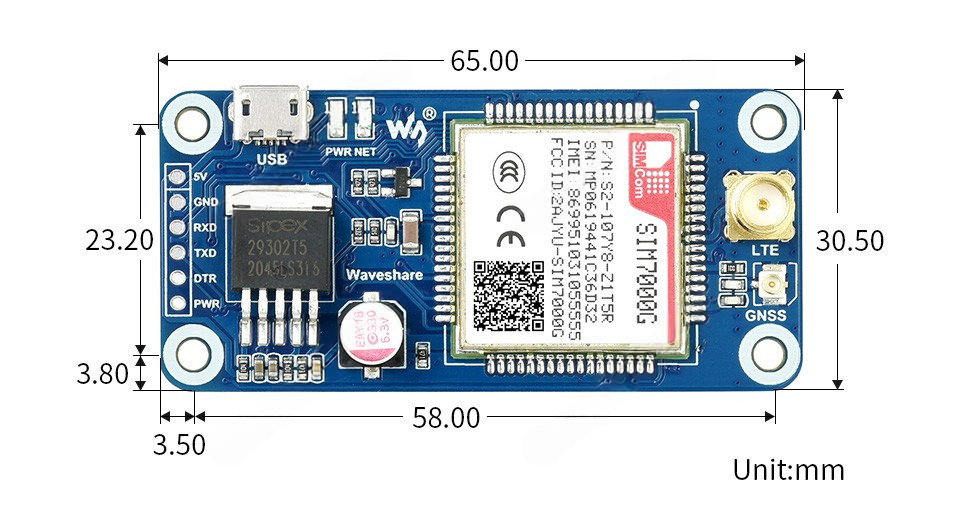

Размеры печатной платы:
|
|

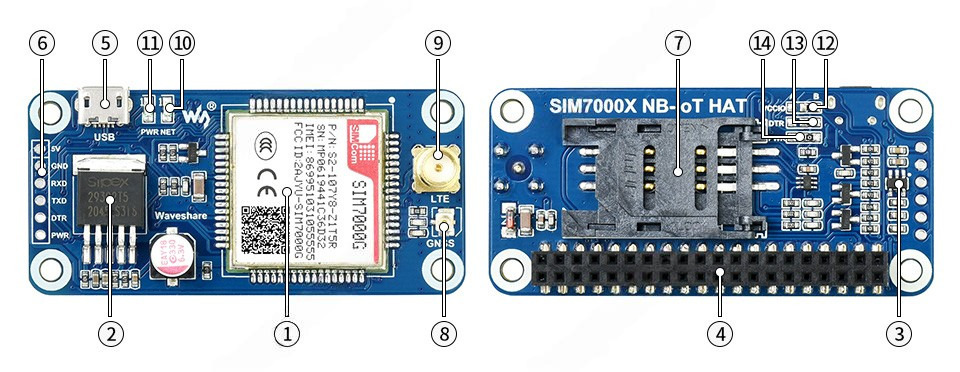

1. SIM7000G 2. Стабилизатор напряжения SPX29302 3. Стабилизатор напряжения RT9193-33 4. Raspberry Pi GPIO разъем 5. Разъем USB 6. Интерфес управления SIM7000G 7. Разъем SIM карты 8. Разъем антенны GNSS 9. Разъем антенны LTE 10. Индикатор статуса сети 11. Индикатор питания 12. Перемычки конфигурации рабочего напряжения 13. Перемычки конфигурации вывода DTR 14. Перемычки конфигурации включения питания |

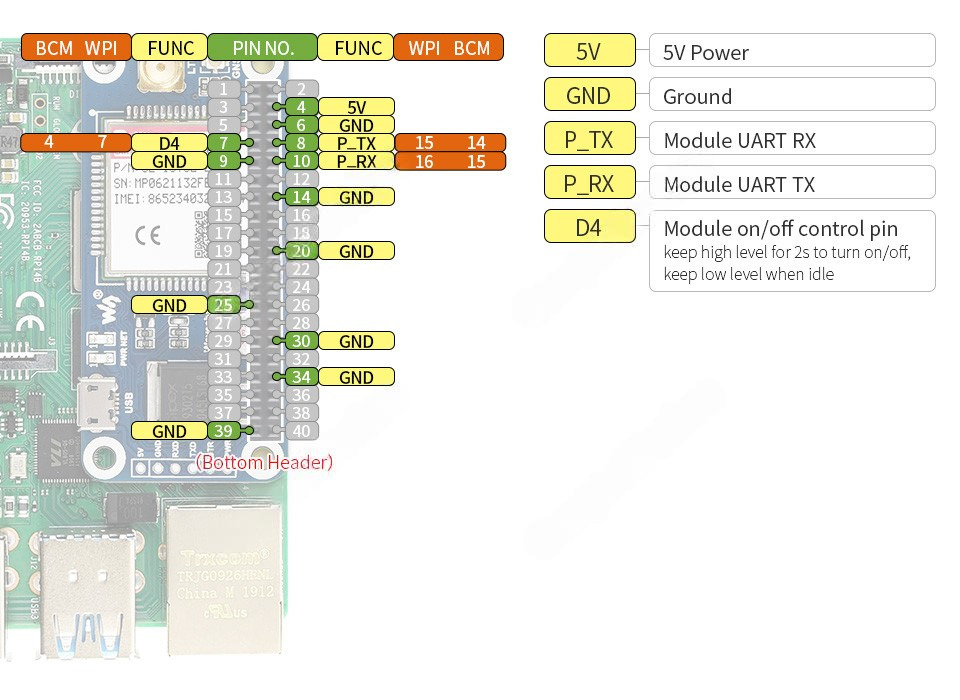

Используемые выводы GPIO разъема
|
Инструкция по эксплуатации (PDF, ENG)
------------------
