Модуль расширения для RPi Zero (W, WH, 2W) с поддержкой 4G LTE, Ethernet и RS485.

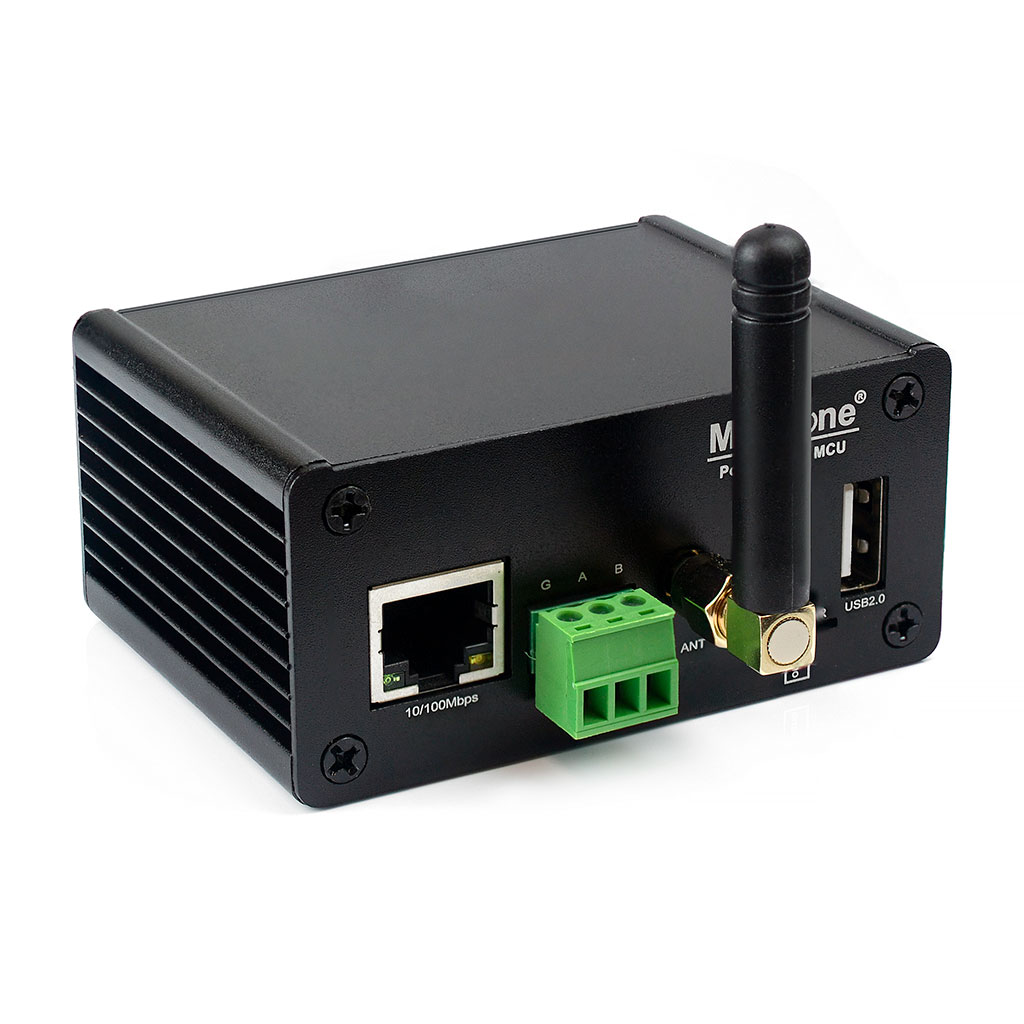

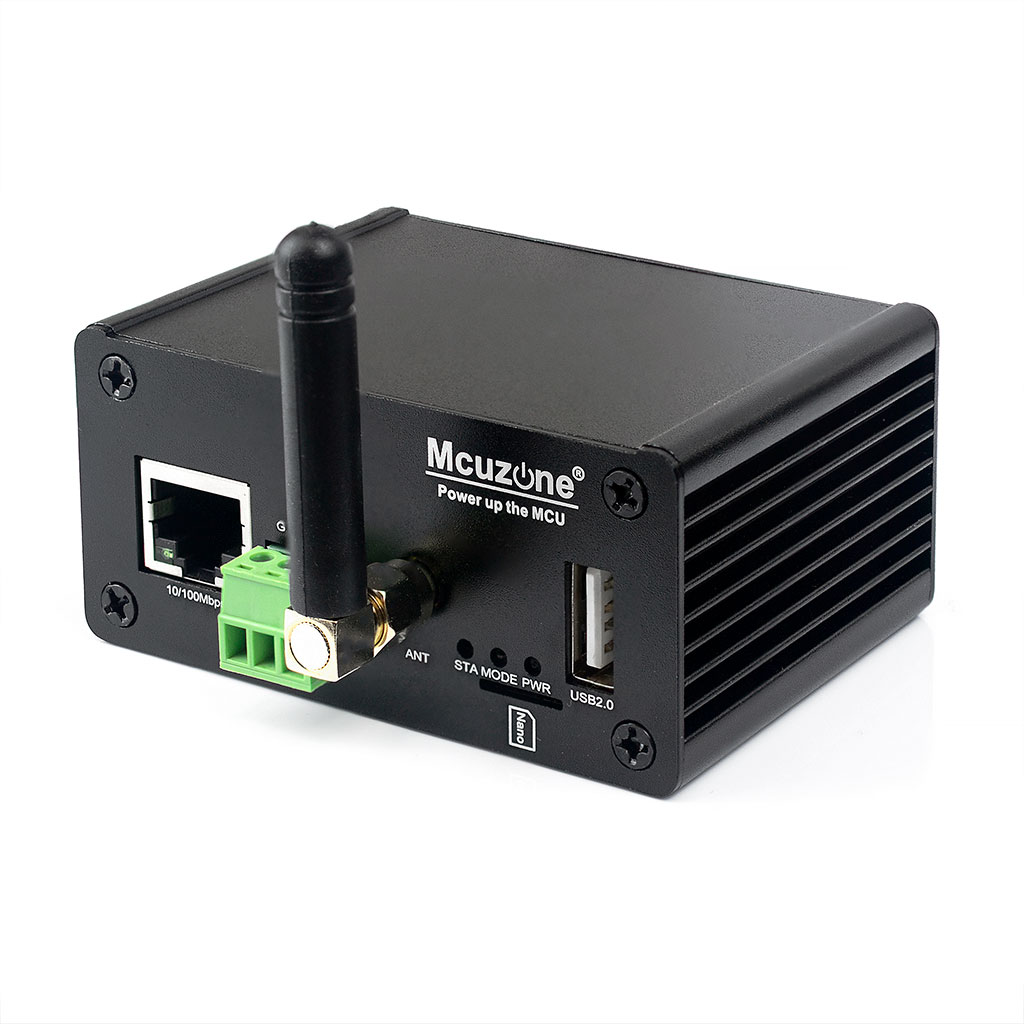

Модуль расширения поставляется с металлическим корпусом, в котором предусмотрены все необходимые отверстия для разъемов и шлейфа от выводов GPIO.  Raspberry Pi Zero устанавливается на плате расширения при помощи латунных резьбовых втулок, передача данных и питание осуществляется при помощи пружинных разъемов "PogoPin". Также на модуле расширения предусмотрен разъем промышленного интерфейса RS-485, а также Ethernet разъем, обеспечивающий передачу данных со скоростью до 100 мегабит в секунду.

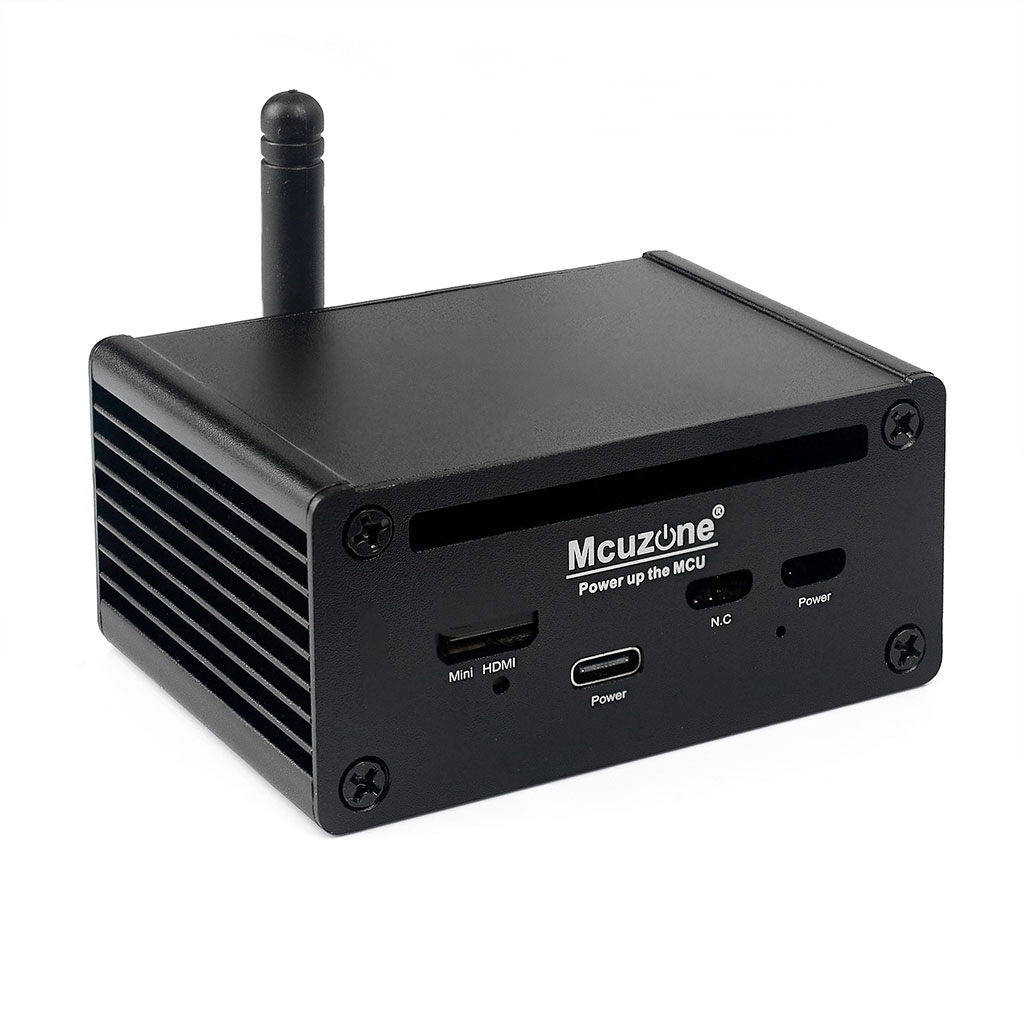

Питание осуществляется через USB-C разъем, установленный на плате расширения.

Технические характеристика 4G CAT1 LTE модуля:

Диапазоны частот:

LTE-TDD: B34/B38/B39/B40/B41;

LTE-TDD: B1/B3/B5/B8;

Поддерживаемые интерфейсы:

1x USB 2.0 (480 Mbps);

1.8/3.3 uSIM;

Основные характеристики:

3GPP E-UTRA Release 13;

Полоса пропускания: 1.4/3/5/10/15/20 МГц;

Рабочий диапазон температур: -40...+85°C;

Питание: USB-C 5 вольт;

Драйверы:

USB: Win7/8.1/10/Linux/Android;

RNDIS:Win7/8/8.1/10/Linux/Android;

ECM: Linux/Android;

Пртоколы: TCP UDP PPP FTP HTTP NITZ CMUX NDIS NTP HTTPS PING FTPS FILE;

Поддержка TLC для TCP UDP HTTP FTP;

Выходная мощность: LTE-TDD Class3 (23 dBm);

Потребляемая мощность:

20 мкА в режиме ожидания;

3 мА в режиме сна;

Чувствительность: -99 dBm;

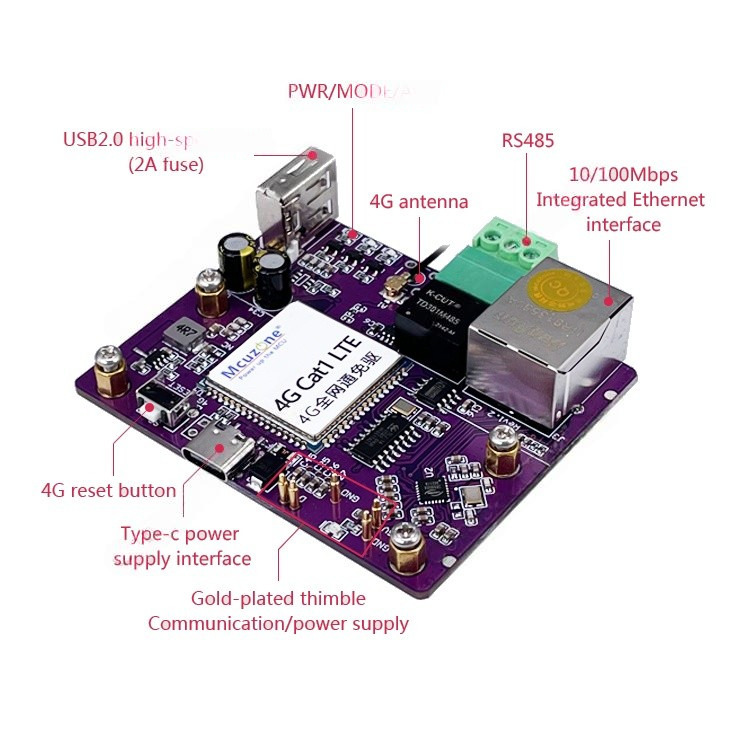

Расположение компонентов на печатной плате модуля расширения:



------------------
