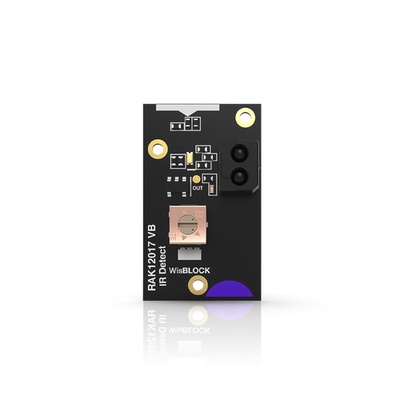

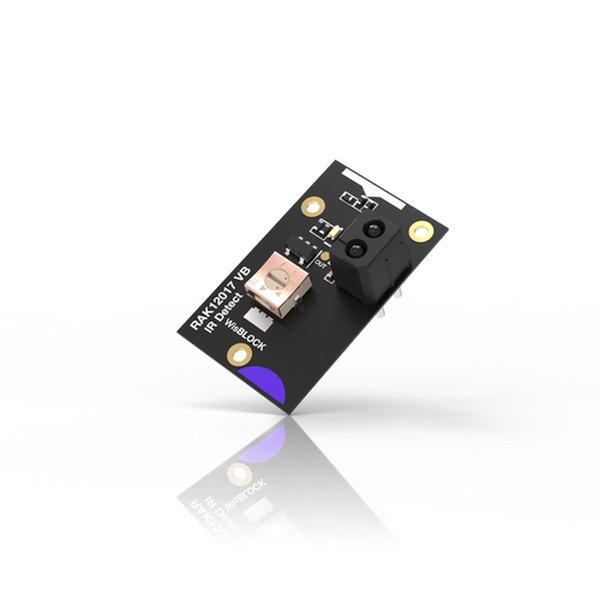

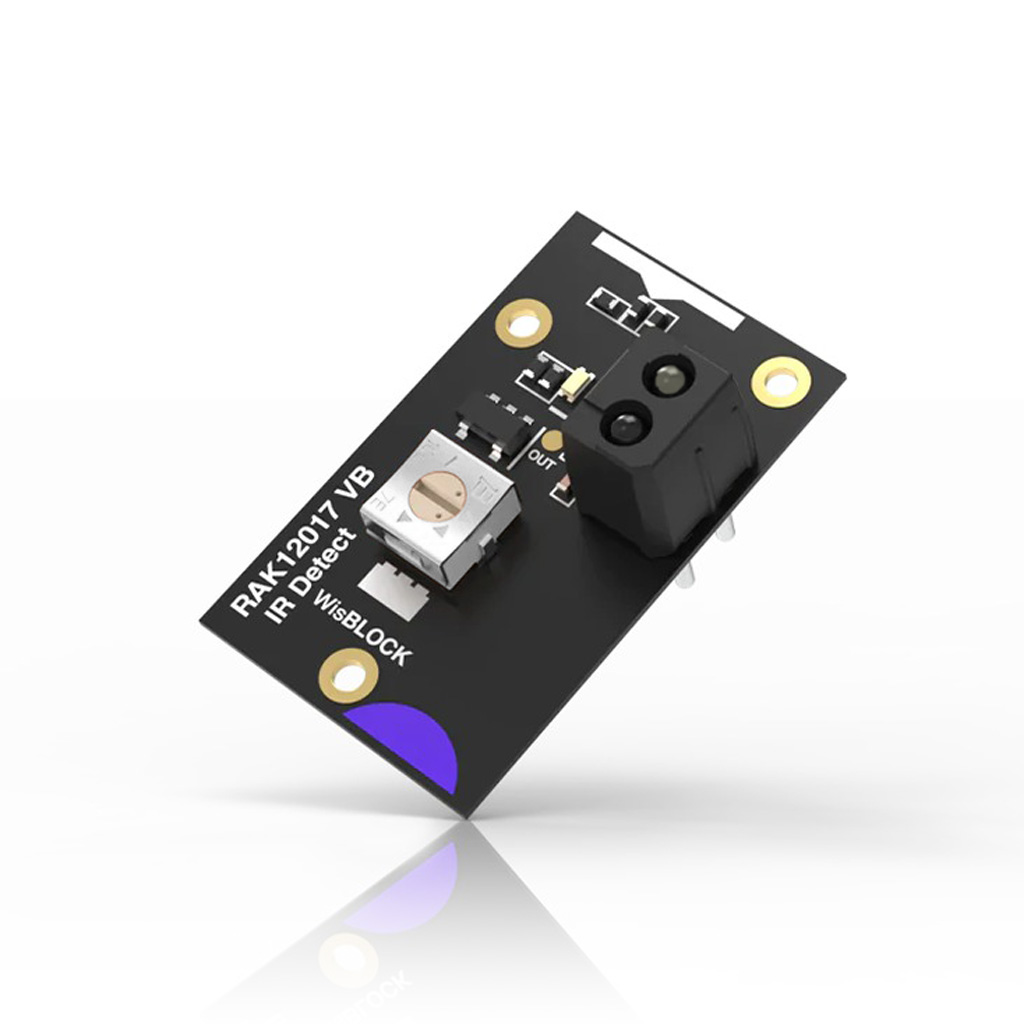

Оптический инфракрасный бесконтактный датчик RAK12017 IR Detection Sensor является частью серии продуктов модульного конструирования цифровой программируемой платформы WisBlock, ориентированной на создание быстрособираемых систем сверхкомпактного электронного оборудования с низким энергопотреблением, обладающих возможностью последующей модернизации с применением метода произвольного реконфигурирования аппаратной или программной части. Платформа WisBlock уверенно демонстрирует себя надёжной и одновременно низкозатратной опорой для лёгкого, быстрого, и качественного решения множества задач в области развития и интеграции современных IoT-технологий. Поддерживаемая разработчиками и мировым сообществом, платформа имеет внушительный спектр функциональности, и прекрасно подходит для воспроизводства различных устройств от единичного количества до серийных масштабов. Полностью открытая для изучения, платформа WisBlock предоставляет возможности проектирования и встраивания индивидуальных модулей. Среди прочих выгодных достоинств, платформа WisBlock располагает управляемой системой питания, определяющей наиболее эффективное расходование энергоресурсов автономных приложений.

Датчик ИК-детекции RAK12017 основан на сенсоре оптического прерывателя Everlight ITR20001. Этот датчик содержит источник светового луча в инфракрасном спектре с длиной волны 940 нм, невидимом человеческому глазу. В одном корпусе с излучателем помещён фотоприёмник, определяющий, отражается ли инфракрасный луч от находящего вблизи объекта или нет. Интенсивность вернувшегося луча влияет на структуру фотоэлемента, который в свою очередь преобразует её текущую величину в пропорциональный уровень аналогового напряжения на выходе AIN1.

Бесконтактный датчик RAK12017 WisBlock Sensor предназначен для эксплуатации на коротких дистанциях обнаружения. Плата модуля оснащена подстроечным элементом регулировки с поворотным механизмом, устанавливающим границу прямой видимости датчика, начиная от ближайших 1 см, и заканчивая максимально дальними 5 см. Модуль генерирует логический сигнал OUT на всё время, пока объект присутствует перед датчиком Everlight ITR20001 в пределах заданной дистанции. Состояние логического сигнала сопровождается интегрированным светодиодным индикатором. Благодаря своим свойствам, инфракрасный датчик определения прекрасно подходит для проектов создания моделей умных автомобилей с автоматическим управлением траекторией движения по направляющим чёрно-белым дорожкам на полу. Оптический бесконтактный датчик приближения RAK12017 WisBlock IR Detection Sensor Module отлично показывает себя в проектах автоматизации производственных линий, может использоваться для определения пространственного положения предметов. Например, определение верного размещения деталей в промышленных станках или подсчёт грузов на подвижной транспортировочной ленте, и так далее.

Технические характеристики

Комплектация

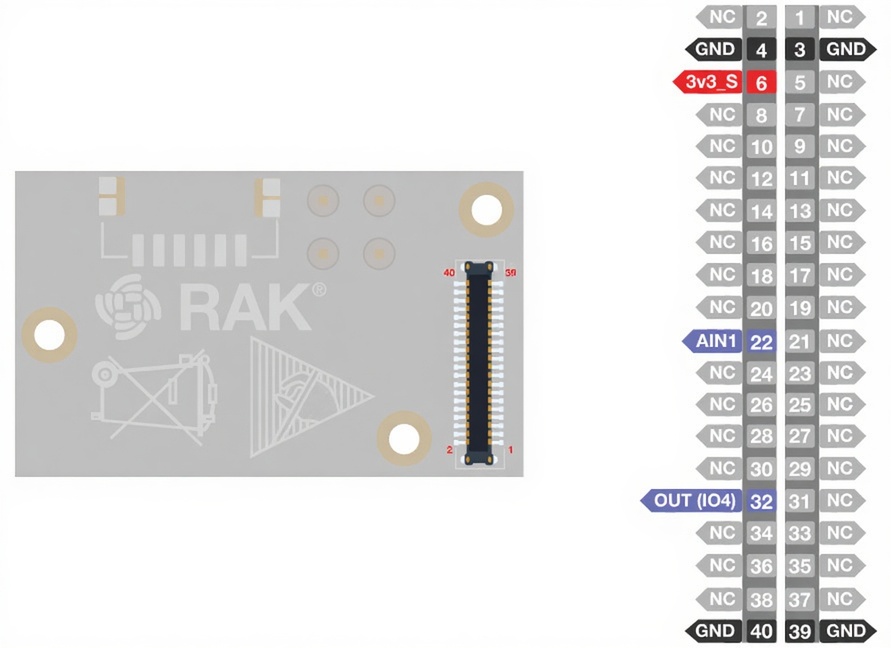

Функциональное определение выводов 40-контактного разъёма модуля RAK12017

Образец монтажа, дополнительный разъём

Модуль RAK12017 спроектирован для установки в слот любой базовой платы платформы WisBlock, кроме миниатюрной RAK19003 Mini без порта WisIO. Прямое подключение платы адаптера RAK12017 к 40-контактному разъёму WisIO базовой платы WisBase не во всех случаях может оказаться эффективным с точки зрения конструирования конечного варианта WisBlock-приложения. Модуль легко присоединяется к базовой плате с помощью 120-миллиметрового плоского гибкого печатного шлейфа (RAK19008), когда требуется нетиповое соединение основных компонентов. Дополнительно модуль RAK12017 комплектуется неприпаянным 6-контактным разъёмом FWF10002-S06S24W5M для расширения коммуникативных возможностей.

На лицевой стороне RAK12017 и прочих съёмных модулей WisBlock присутствует шелкографическая метка, указывающая на область приложения механического усилия для безопасного извлечения модуля из разъёма. Эта метка находится рядом с коннектором.

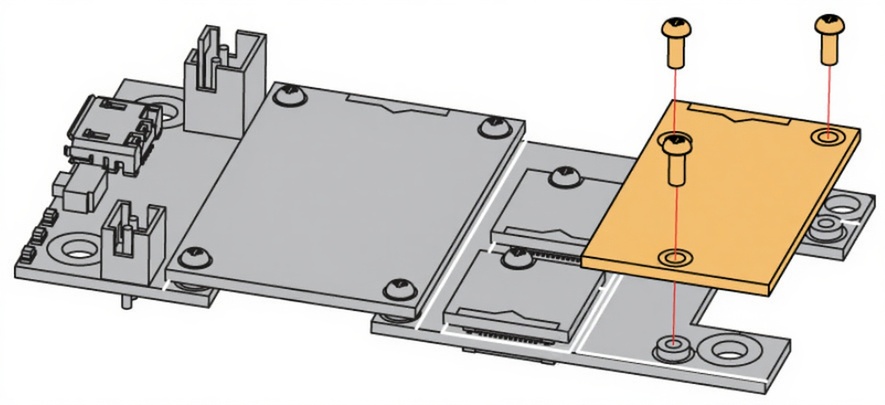

На изображении показан способ крепления RAK12017 к верхней стороне RAK5005-O.

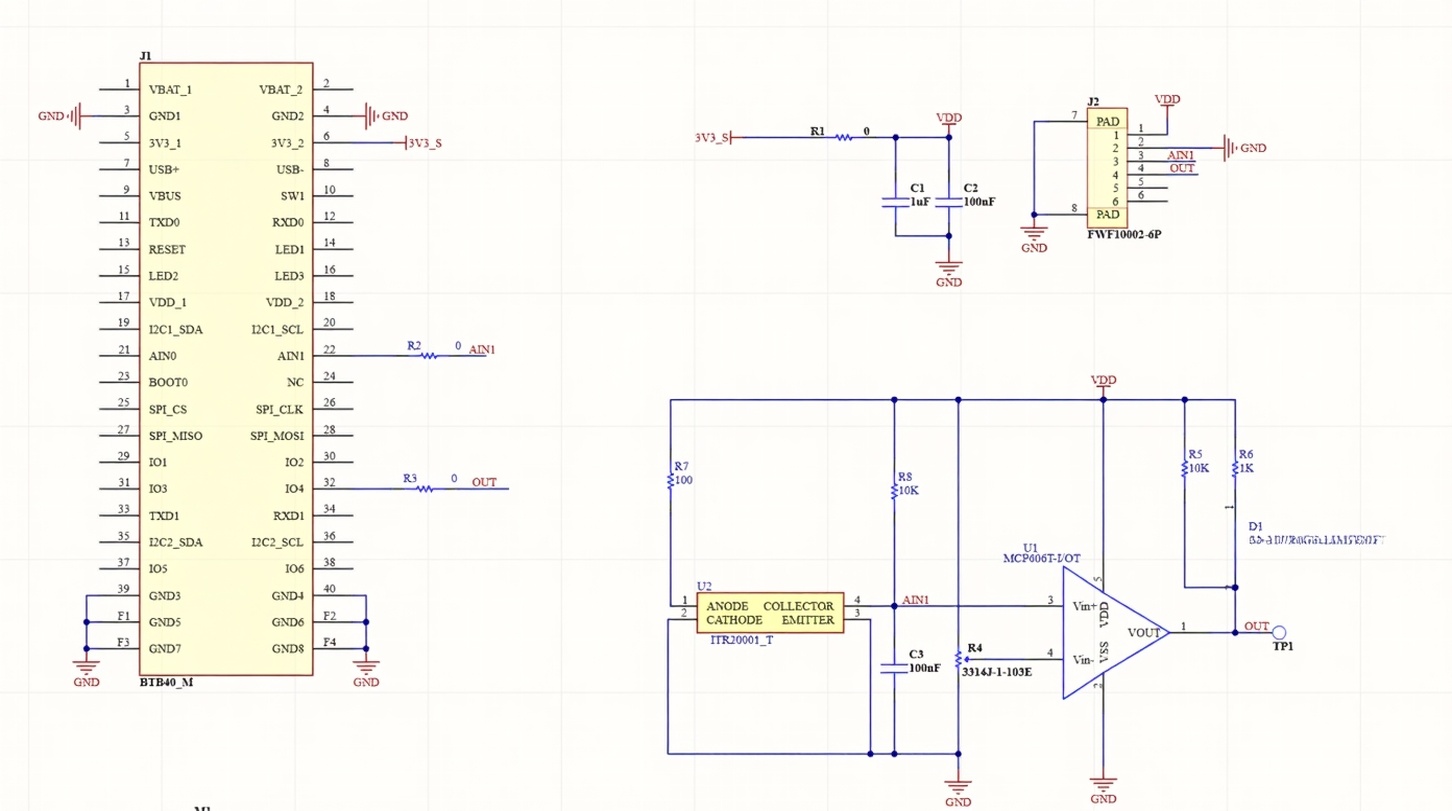

Электрическая принципиальная схема датчика оптического прерывателя RAK12017

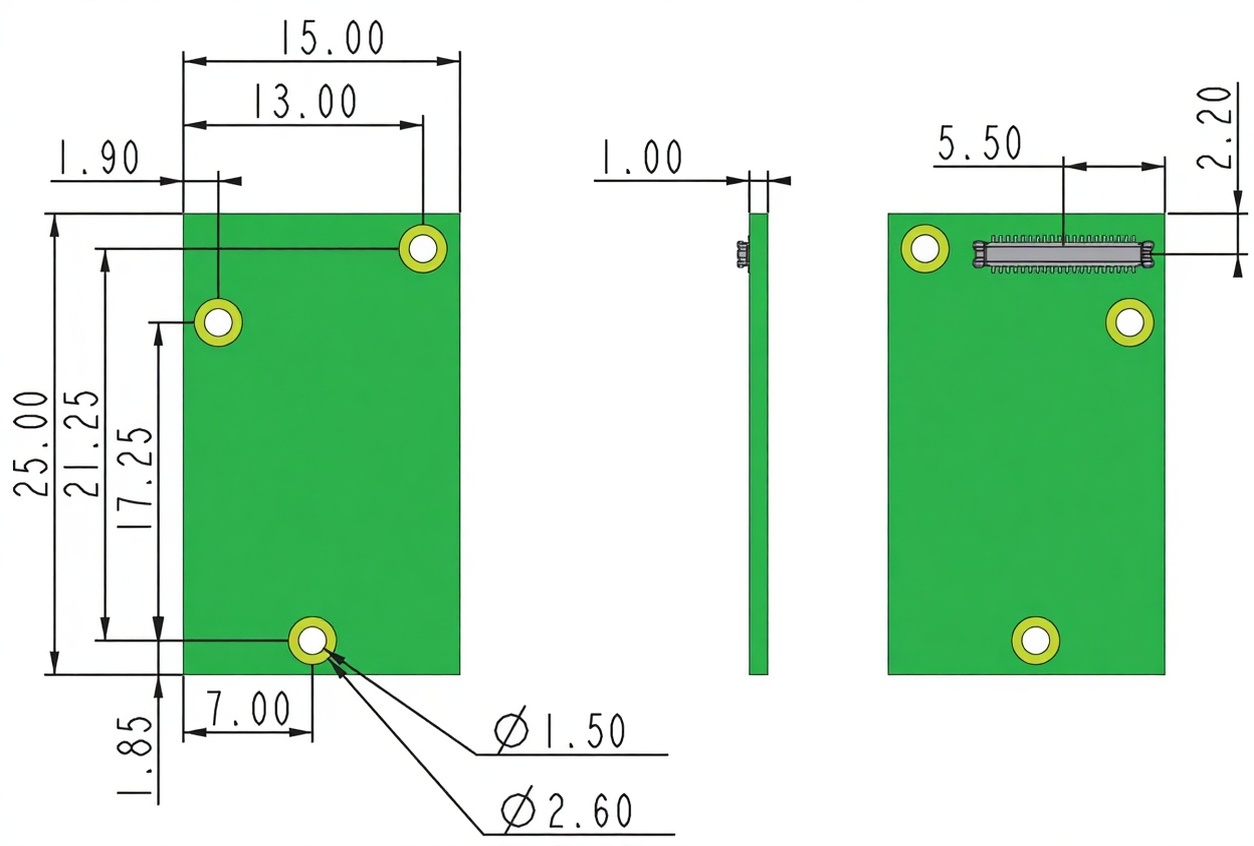

Физические размеры, мм

Программное обеспечение

1. Примеры программирования модуля RAK12017 WisBlock IR Detection Sensor;

Техническая документация

1. Спецификация оптического инфракрасного бесконтактного датчика ITR20001 (англ.,PDF, Datasheet);
2. Характеристики коннекторов FBB (.PNG);
3. Краткое руководство пользователя модулем RAK12017 WisBlock Sensor;

Полезные ссылки

1. Репозиторий исходного кода WisBlock на сайте GitHub;
2. Краткое руководство пользователя системы WisBlock;
3. Руководство по дизайну индивидуальных сенсорных WisIO модулей;
