WisBlock Interface RAK13009 Адаптер для сенсоров QWIIC WisSensor

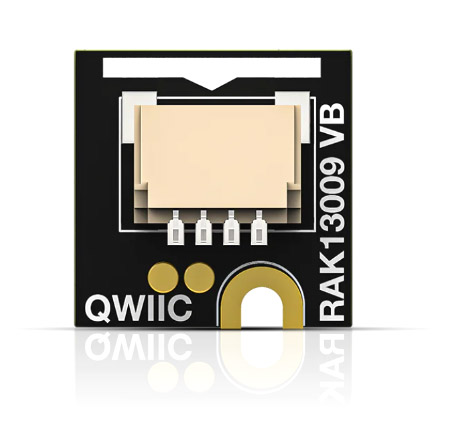

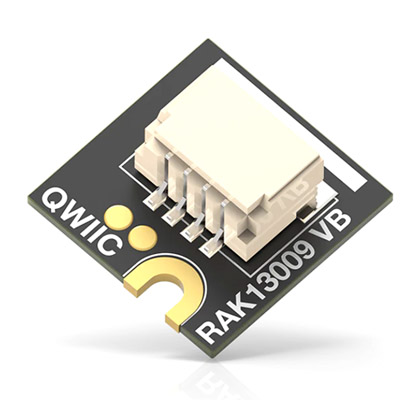

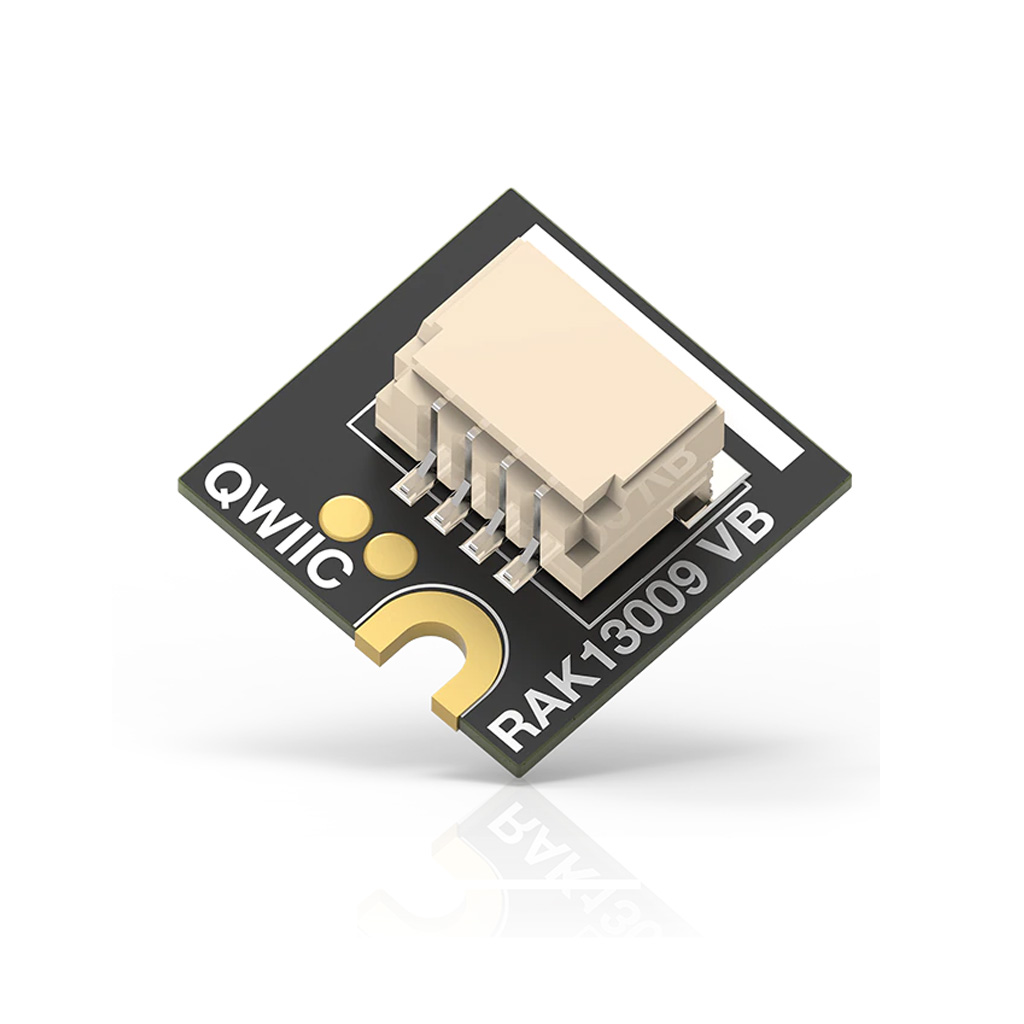

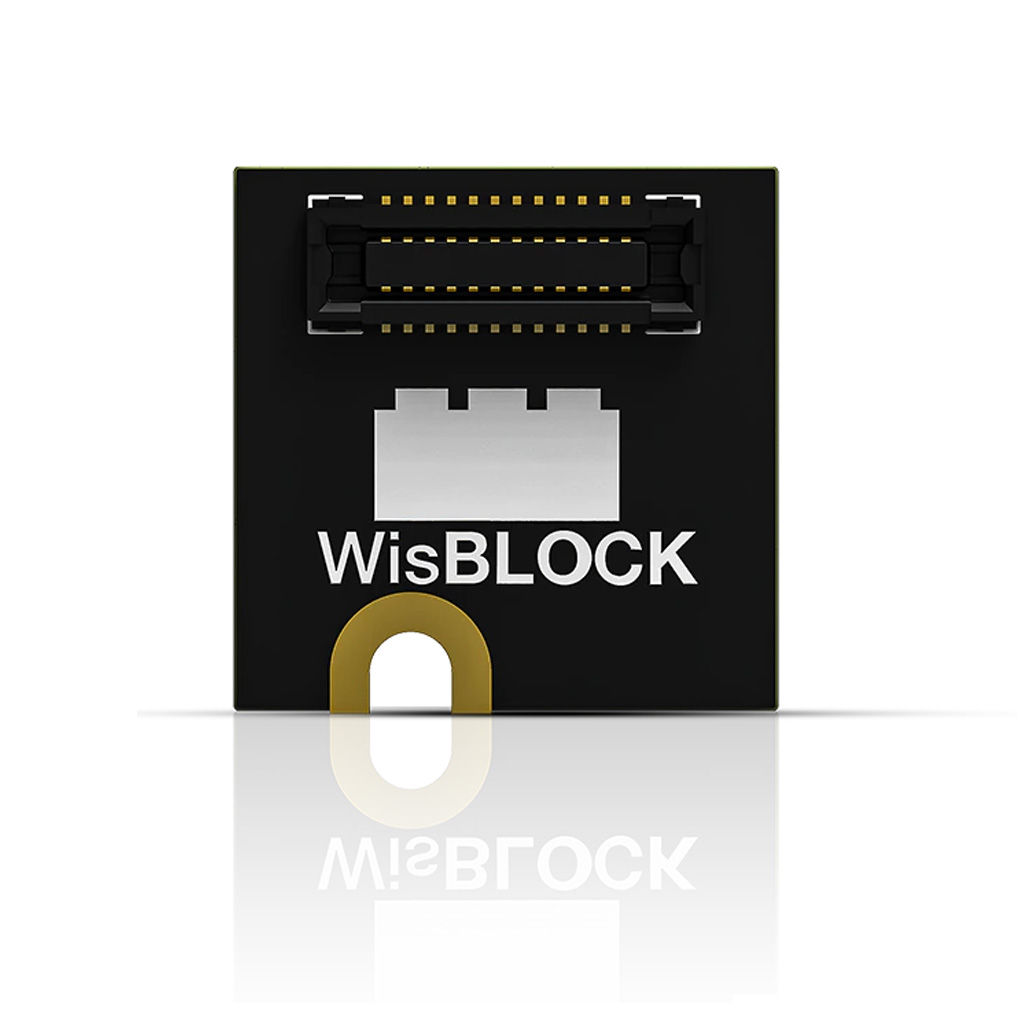

Модуль RAK13009 WisBlock QWIIC Interface  — это простой модуль-адапетр с единственным портом QWIIC Connect на борту. В схеме модуля нет активных компонентов, оба реализованных на плате интерфейса WisBlock/QWIIC одинаковы со стороны функциональности, но имеют различные разъёмы подключения. С помощью модуля RAK13009, любой WisBlock-проект обретает возможность более гибкого расширения совместимыми модулями датчиков и сенсоров системы простого прототипирования QWIIC SparkFun.

Технические характеристики

Достоинства платформы WisBlock

Цифровая программируемая платформа модульного конструирования WisBlock состоит из нескольких серий интегрируемых продуктов: WisBase, WisCore, WisSesnor, WisInterface, WisWireless, и др. Она ориентирована на создание быстрособираемых систем сверхкомпактного электронного оборудования с низким энергопотреблением, обладающих возможностью последующей модернизации с применением метода произвольного реконфигурирования аппаратной или программной части. Платформа WisBlock уверенно демонстрирует себя надёжной и одновременно низкозатратной опорой для лёгкого, быстрого, и качественного решения множества задач в области развития и внедрения современных IoT-технологий.

Поддерживаемая разработчиками и мировым сообществом, платформа имеет внушительный спектр функциональности, и прекрасно подходит для воспроизводства различных устройств от единичного количества до серийных масштабов. Полностью открытая для изучения, платформа WisBlock предоставляет возможности проектирования и встраивания индивидуальных изготовленных модулей. Среди прочих выгодных достоинств, платформа WisBlock располагает управляемой системой питания, определяющей наиболее эффективное расходование энергоресурсов автономных приложений. Модульная система WisBlock охватывает популярные стандарты беспроводной радиопередачи на короткие и длинные расстояния, а также всецело совместима с облачными технологиями.

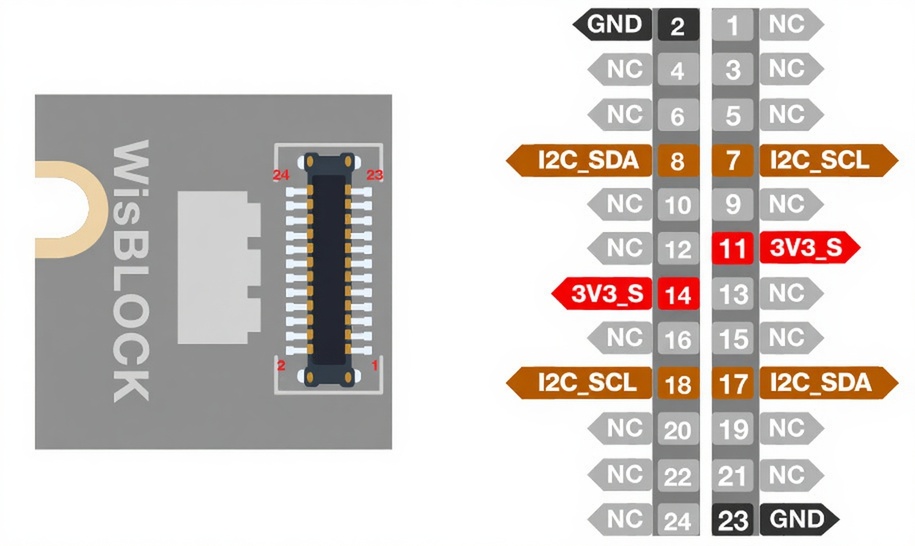

Функциональное назначение выводов 24-контактного разъёма модуля QWIIC WisBlock RAK13009

В многоканальном 24-контактном разъёме на плате датчика угловой скорости WisBlock RAK13009 задействованы выводы напряжения питания 3V3_S и GND, управляемого через модуль WisBlock Core. Также присутствуют линии последовательного интерфейса I2C (I2C_SDA - данные, I2C_SCL - сигнал синхронизации данных). Остальные выводы не имеют внутренних соединений.

Маркировка проводного интерфейса QWIIC

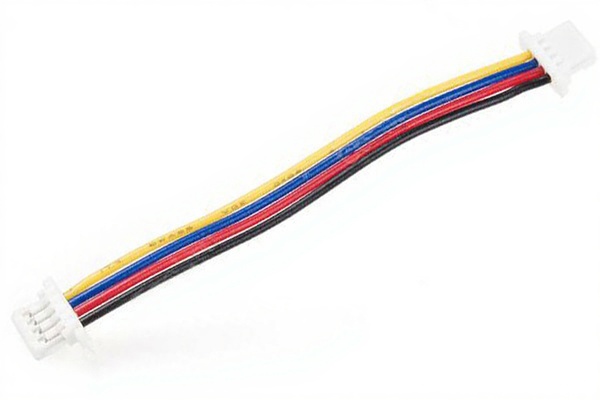

Все стандартные кабели QWIIC Connect имеют одинаковую расцветку и порядок расположения проводных линий:

	Вывод	Цвет	Функция
	1	Жёлтый	Линия I2C_SCL cигнала тактирования последовательной шины I2C/IIC
	2	Синий	Линия I2C_SDA полудуплексной траснляции данных последовательной шины I2C/IIC
	3	Красный	Напряжение питания 3.3В постоянного тока, стабилизированное
	4	Чёрный	Общий вывод GND, заземление

Образец монтажа

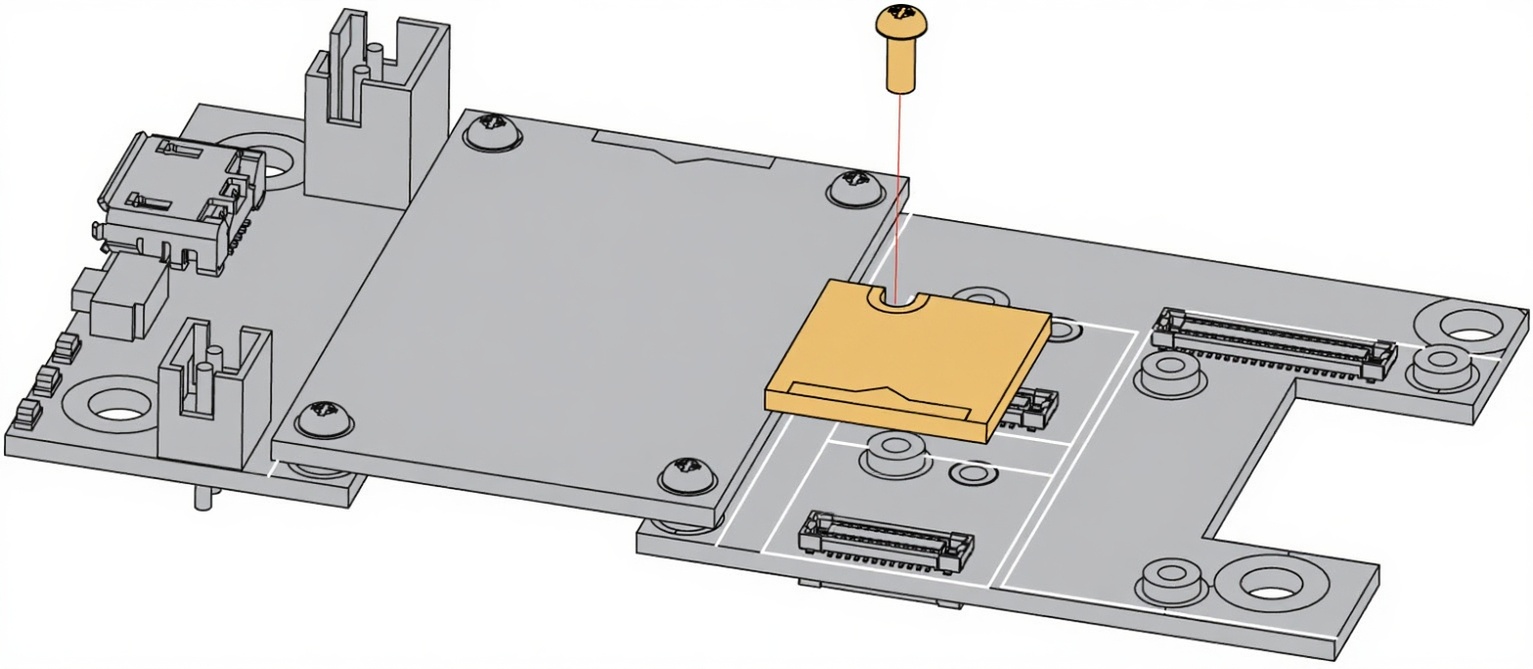

Модуль RAK13009 WisBlock QWIIC Interface разработан для установки в 24-контактный слот WisBlock Sensor, имеющийся на всех базовых платах в разном количестве от 2 до 6. Слот Sensor поддерживает прямой и реверсивный виды присоединение. Дополнительно для работы с датчиком потребуется процессорный блок с интегрированным программируемым контроллером WisBlock Core. На изображении показан способ крепления RAK13009 к свободному слоту на верхней стороне RAK5005-O.

На лицевой стороне RAK13009 и прочих модулей WisBlock присутствует шелкографическая метка, указывающая на область приложения механического усилия для безопасного извлечения модуля из разъёма. Эта метка находится рядом с коннектором.

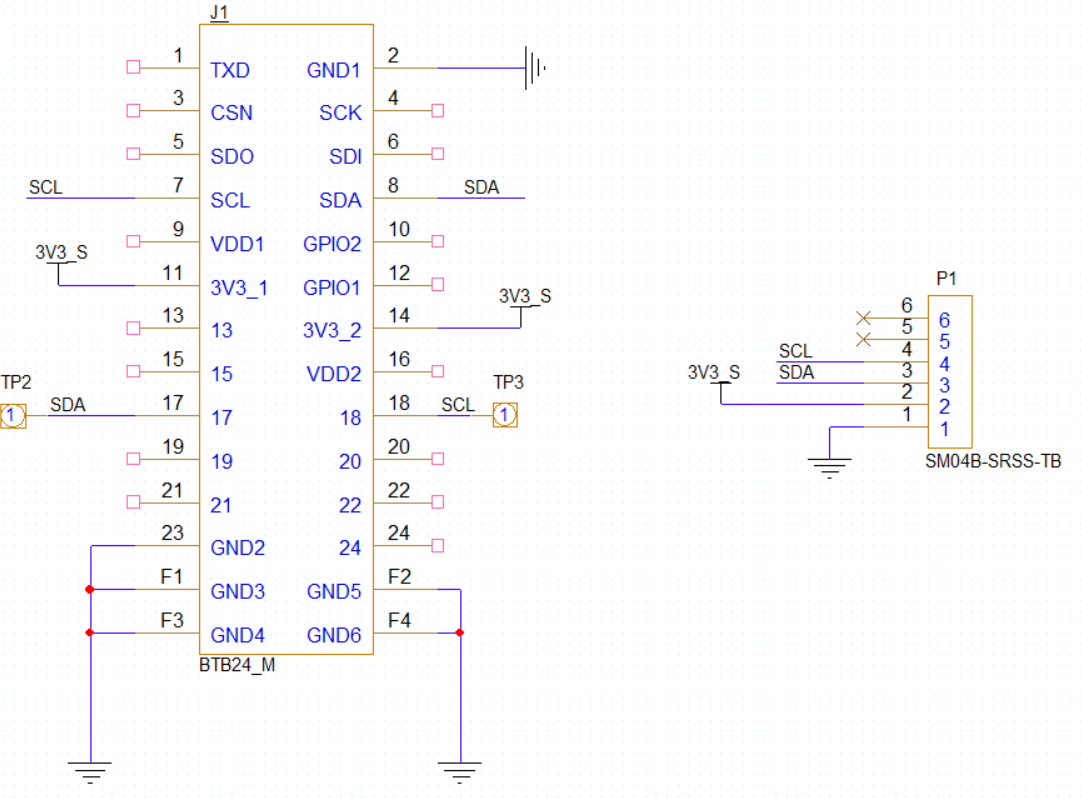

Электрическая принципиальная схема модуля RAK13009 QWIIC

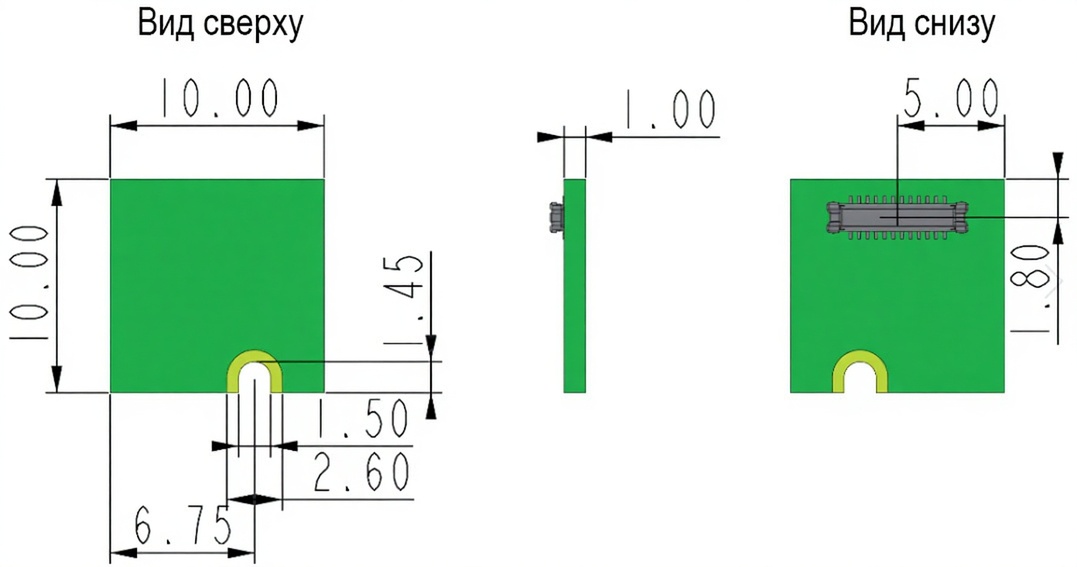

Физические размеры, мм

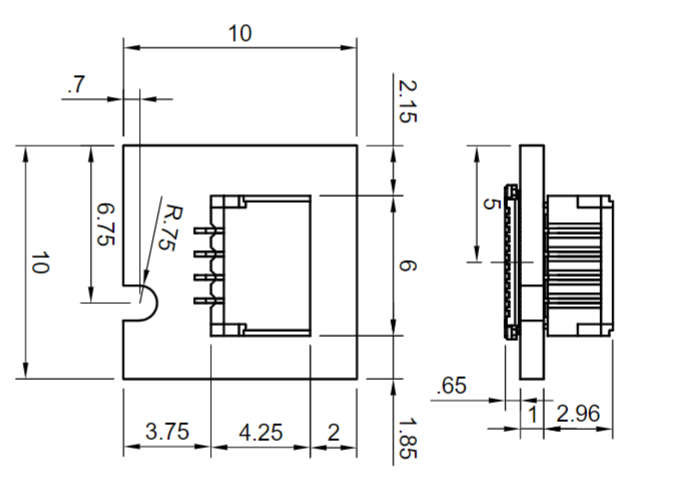

Разъём QWIIC

Техническая документация

1. Характеристики коннекторов FBB (.PNG);
2. Краткое руководство пользователя модулем QWIIC RAK13009 WisBlock Interface;

Полезные ссылки

1. Репозиторий исходного кода WisBlock на сайте GitHub;
2. Краткое руководство пользователя системы WisBlock;
3. Руководство по дизайну индивидуальных сенсорных модулей;
