Модуль ввода со встроенным повортно-нажимным энкодером RAK14006 WisBlock Interface Rotary Input Encoder Module входит в серию продуктов модульного конструирования цифровой программируемой платформы WisBlock, ориентированной на создание быстрособираемых систем сверхкомпактного электронного оборудования с низким энергопотреблением, обладающих возможностью последующей модернизации с применением метода произвольного реконфигурирования аппаратной или программной части. Платформа WisBlock уверенно демонстрирует себя надёжной и одновременно низкозатратной опорой для лёгкого, быстрого, и качественного решения множества задач в области развития и интеграции современных IoT-технологий.

Поддерживаемая разработчиками и мировым сообществом, платформа имеет внушительный спектр функциональности, и прекрасно подходит для воспроизводства различных устройств от единичного количества до серийных масштабов. Модульная система WisBlock охватывает популярные стандарты беспроводной радиопередачи на короткие и длинные расстояния, а также всецело совместима с облачными технологиями. Полностью открытая для изучения, платформа WisBlock предоставляет возможности проектирования и встраивания индивидуальных модулей. Среди прочих выгодных достоинств, платформа WisBlock располагает управляемой системой питания, определяющей наиболее эффективное расходование энергоресурсов автономных приложений. Модульная система WisBlock охватывает популярные стандарты беспроводной радиопередачи на короткие и длинные расстояния, а также всецело совместима с облачными технологиями.

Технические характеристики

Новый модуль RAK14006 WisBlock Interface Rotary Encoder Input предназначен для WisBlock-приложений, использующих ввод информации через простые элементы человеко-машинного интерфейса. Поворотный энкодер с функцией нажатия представляет самый современный и максимально удобный способ управления любым электронным устройством, большинство или даже все манипуляции с которым могут выполняться одной рукой. Цифровой энкодер с кнопкой и ручкой, свободно и плавно вращаемой на 360°, часто применяется для интерактивного взаимодействия с программным обеспечением приложения, с возможностью реализации динамической настройки его рабочих параметров, либо для формирования команд запуска некоего внутреннего процесса, выполнения какого-либо запрограммированного действия. Например, управление яркостью дисплея или громкостью звука в приложении, регулировка чувствительности датчиков или сенсоров, координирование элементов графического меню прибора, а также действия, связанные с выбором или подтверждением, и др.

Модуль поворотного ввода RAK14006 состоит из связки электромеханического 2-битного квадратичного энкодера PEC11L-4125F-S0020 от BOURNS и микросхемы сдвоенного моностабильного мультивибратора 74HC4538D. Энкодер обладает разрешением 20 шагов на 360°. Максимальная рабочая скорость, поддерживаемая контактным механизмом энкодера, ограничена 60 шагами в минуту. Энкодер вырабатывает за каждый шаг вращения два импульсных сигнала, причём один из них со смещением на 1/2. Встроенный в схему модуля RAK14006 мультивибратор автоматически распознаёт их последовательность, определяет сторону поворота ручки энкодера по часовой или против часовой стрелки, и генерирует собственные сигналы соответствующего направления, распределённые на разные выходы. Программная обработка сигналов энкодера методом аппаратных прерываний позволяет освободить вычислительную мощность WisBlock-приложения для других интегрированных задач.

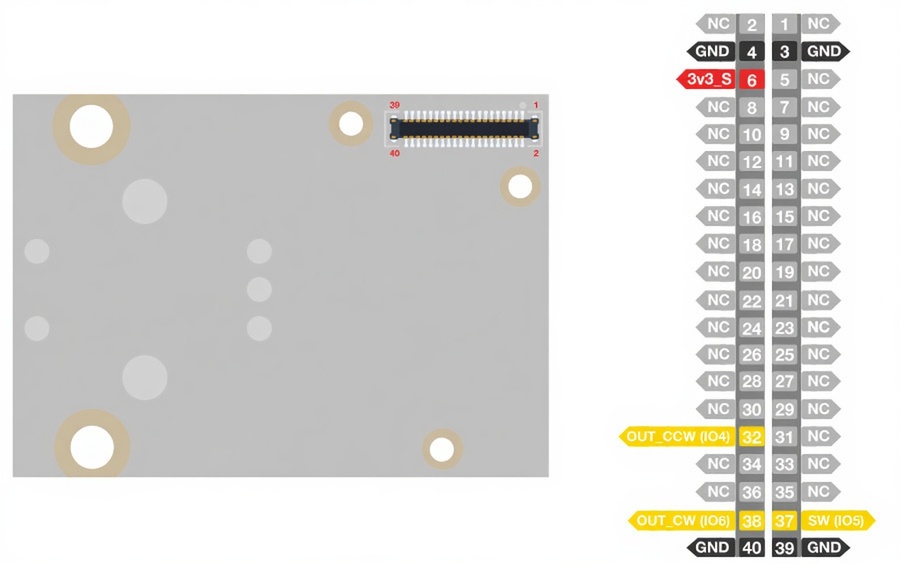

Функциональное определение выводов 40-контактного разъёма модуля поворотного энкодера RAK14006

Образец монтажа

Модуль RAK14006 спроектирован для установки в слот любой базовой платы WisBlock Base, кроме миниатюрной RAK19003 Mini без порта WisIO. Дополнительно для работы с модулем поворотного интерфейса ввода информации потребуется процессорный блок WisBlock Core с интегрированным программируемым контроллером. На лицевой стороне RAK14006 и прочих съёмных модулей WisBlock присутствует шелкографическая метка, указывающая на область приложения механического усилия для безопасного извлечения модуля из разъёма. Эта метка находится рядом с коннектором.

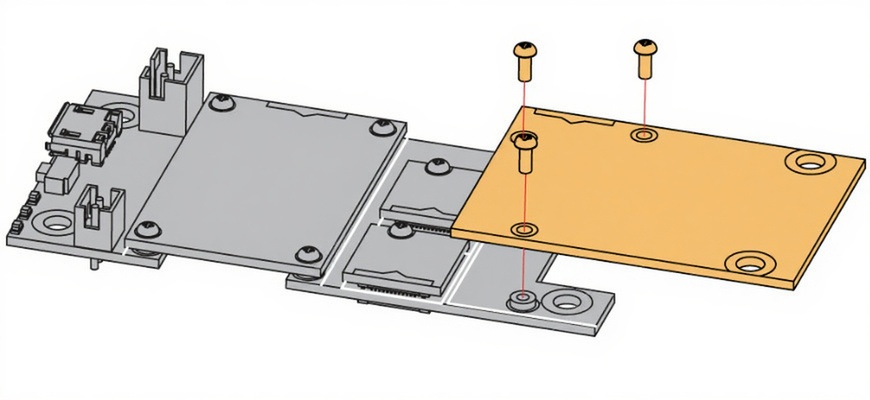

На изображении показан способ крепления RAK14006 к верхней стороне RAK5005-O.

Электрическая принципиальная схема модуля RAK14006 Rotary Input Module

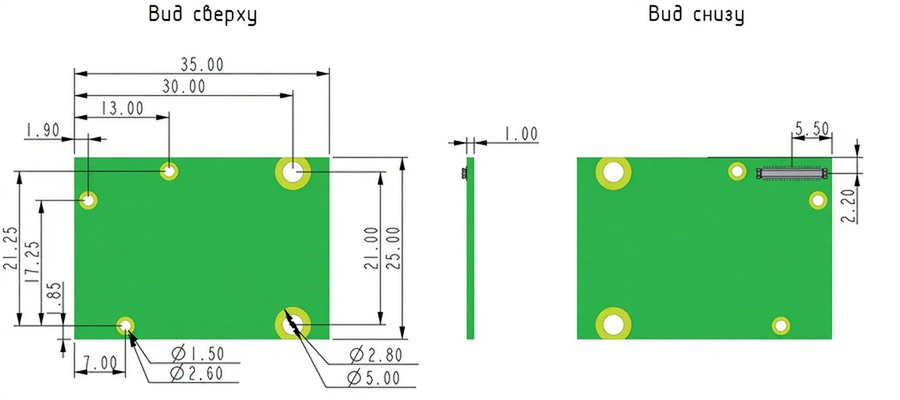

Физические размеры, мм

Программное обеспечение

1. Примеры программирования модуля поворотного энкодера RAK14006 WisBlock Interface;

Техническая документация

1. Спецификация энкодера PEC11L Bourns (англ., PDF, Datasheet);
2. Спецификация чипа мультивибратора 74HC4538D (англ., PDF, Datasheet);
3. Характеристики коннекторов FBB (.PNG);
