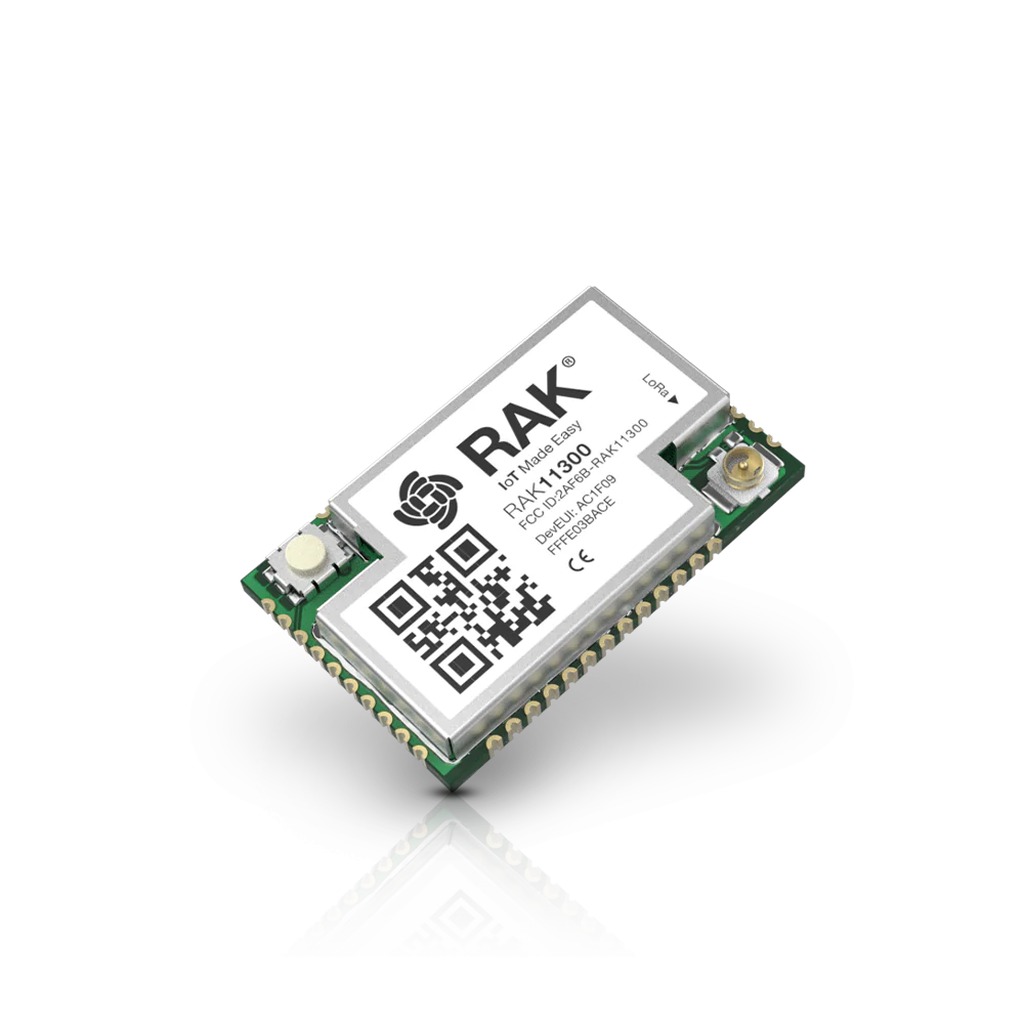

Процессорный модуль WisCore RAK11300 обладает инновационными возможностями и уникальной внутренней архитектурой. Он основан на самом современном, высокотехнологичном микроэлектронном оборудовании, и представляет особый интерес благодаря применению новых стилей программирования и управления. Интегрированный в RAK11300 двухъядерный 32-разрядный микроконтроллер RP2040 ARM Cortex-M0+ с рабочей частотой 133МГц разработан в лабораториях бренда Raspberry Pi Foundation, широко известного по производству одноплатных Linux-совместимых микрокомпьютеров Raspberry Pi, и предназначен для эффективного применения в электронных проектах с ультра-низким энергопотреблением. Микросхема RP2040 преобладает не малым перечнем отличительных достоинств: мощная всесторонняя техническая поддержка со стороны производителя и мирового сообщества, возможность программирования в различных мультиязыковых средах (SDK, Arduino IDE, PlatformIO, MicroPhyton, Thonny Python IDE, CircuitPython, Atom, MS Visual Code или Clion), наличие встроенного USB-контроллера с возможностью прошивки устройства простым копированием файлов, и ещё многое-многое другое.

Вместе с чипом RP2040 в модуле WisDuo RAK11300 присутствует радиочастотный приёмопередатчик Semtech SX1262 LoRa. Обе микросхемы неразрывно связаны внутренней шиной последовательного периферийного интерфейса SPI. Модуль RAK11300 поддерживает соединения "точка-точка" (P2P, point-to-point), и соответствует протоколам спецификации LoRaWAN 1.0.2. Он может легко подключаться к различным серверным платформам LoRaWAN, таким как TheThingsNetwork (TTN), Chirpstack, Helium и т.д. Коммуникационные характеристики LoRa SX1262, c увеличенной мощностью передающего сигнала до +22 дБм, полностью удовлетворяют различным приложениям в области IoT-решений. Модуль RAK11300 фабрично предварительно прошит программой-парсером, оперирующей настройками параметров РЧ-блока SX1262 с помощью текстовых АТ-комнад. Исходники парсера предоставлены в открытом доступе с целью включения его кода в состав WisBlock-приложения для сохранения упрощённого метода конфигурирования приёмо-передатчика LoRa.

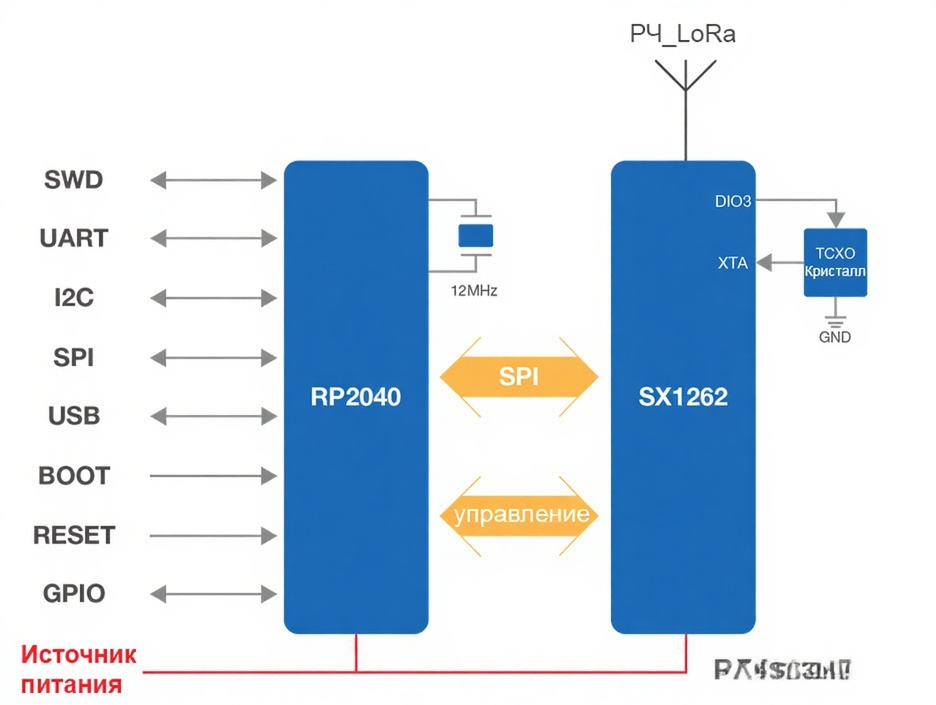

Аппаратная архитектура модуля RAK11300

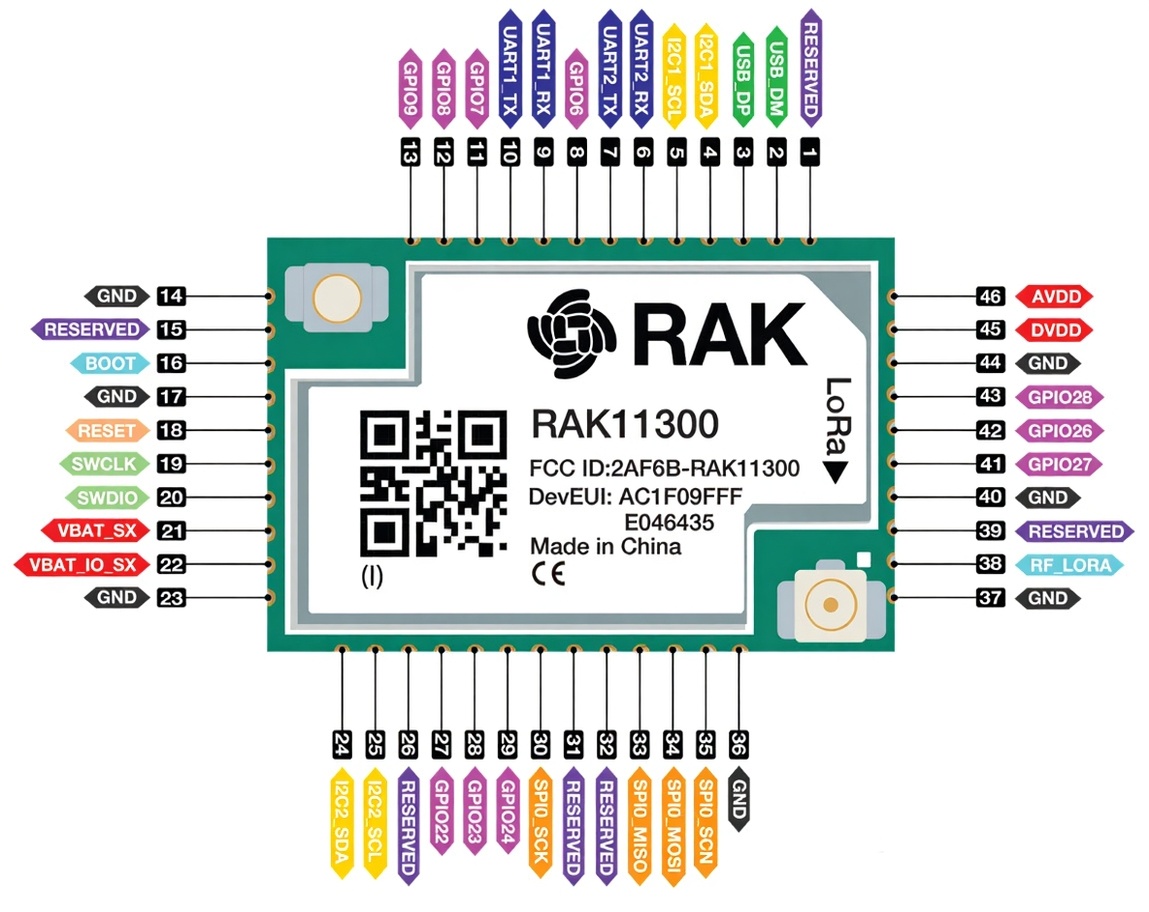

Расположение и назначение выводов RAK11300(H) выcокочастотного диапазона EU868

Обновление ПО, поддержка АТ команд

Модуль RAK11300 поддерживает настройку рабочих параметров с использованием АТ команд и обновление ПО в формате .uf2 через интерфейс USB. Напряжение дифференциальных каналов данных внешней универсальной шины USB не может превышать 3.3 вольта. Использование стандартного 5-вольтового USB-порта от ПК в качестве источника напряжения питания RAK11300 неприемлемо. Дополнительно АТ команды доступны через интерфейс UART1. Интеграция проводного канала связи между RAK11300 и ПК обеспечивается внешним USB-TTL преобразователем с 3.3-вольтовым выходом и интерфейсом UART (RAKDAP1). Скорость обмена данными UART по умолчанию установлена в 115200 бод. Программная консоль последовательного соединения RAK Serial Port Tool позволяет упростить отправку АТ команд и отображение получаемых от системы ответов.

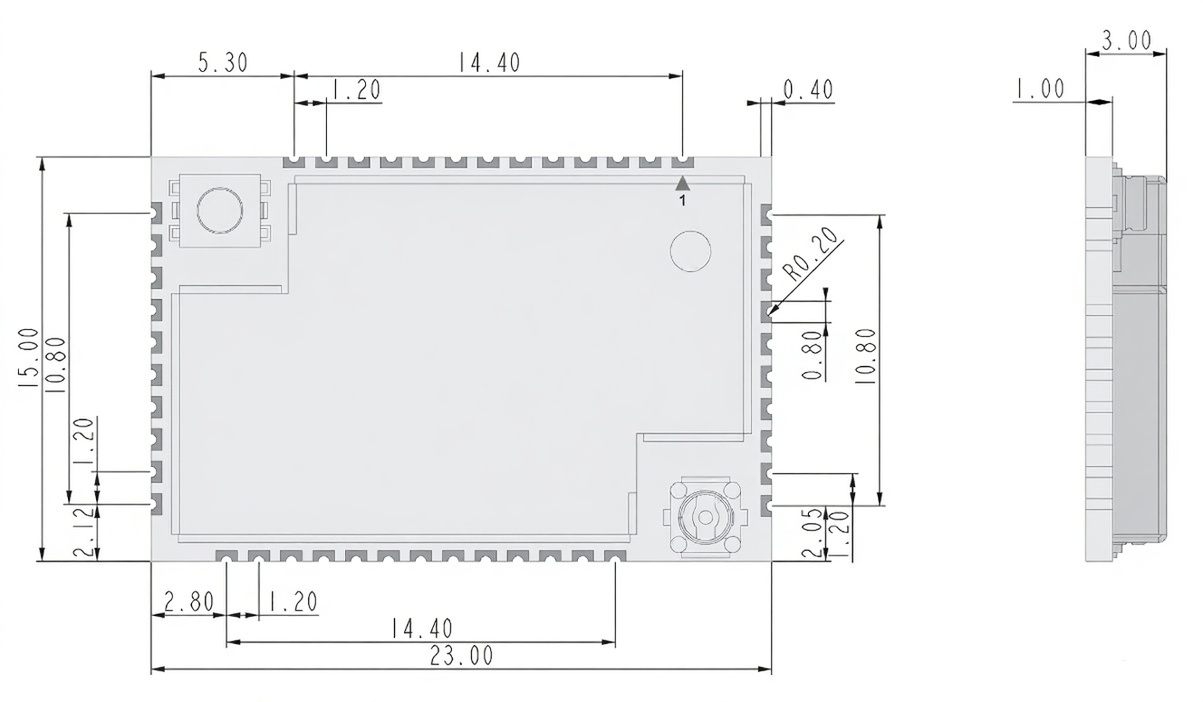

Физические размеры модуля SMD RAK11300 WisDuo LoRaWAN

Техническая документация

1. Спецификация процессора RP2040 Raspberry Pi (англ., PDF, Datasheet);
2. Спецификация LoRa-контроллера Semtech SX1261/2 (англ., PDF, Datasheet);
3. Опорный дизайн модуля RAK11300 (JPG);
