RAK2247 Pi HAT WisHAT Плата адаптера mPCIe RAK2247 в GPIO для Raspberry Pi. Позволяет установить модуль концентратора WisLink RAK2247 SPI поверх RPi. Встроенный чип GPS MAX-7Q протоколы NEMA,UBX,RTCM. Совместимость: RPi 3B+/4B. Питание: 5В. Размеры: 65*55
Код товара: CTTL15889
 |
|
|

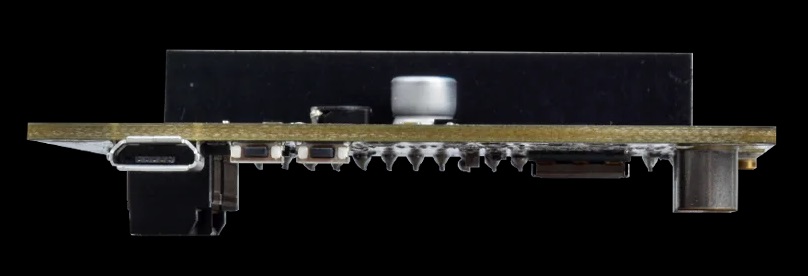

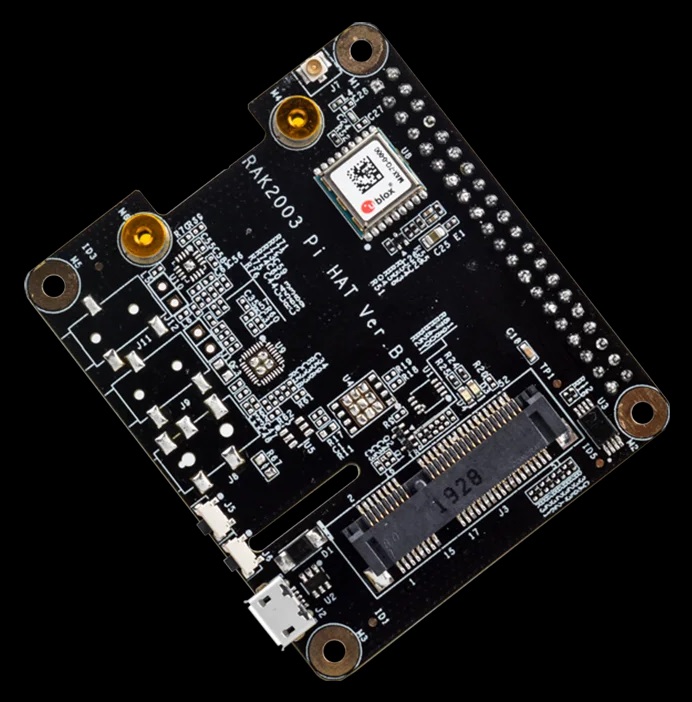

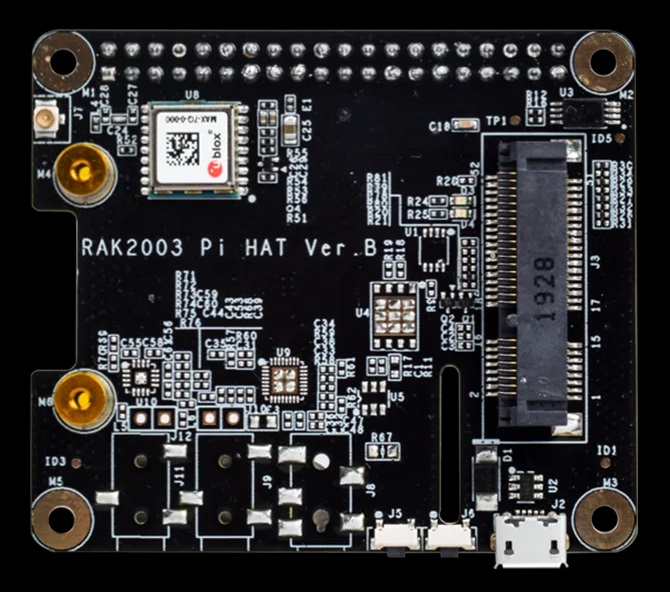

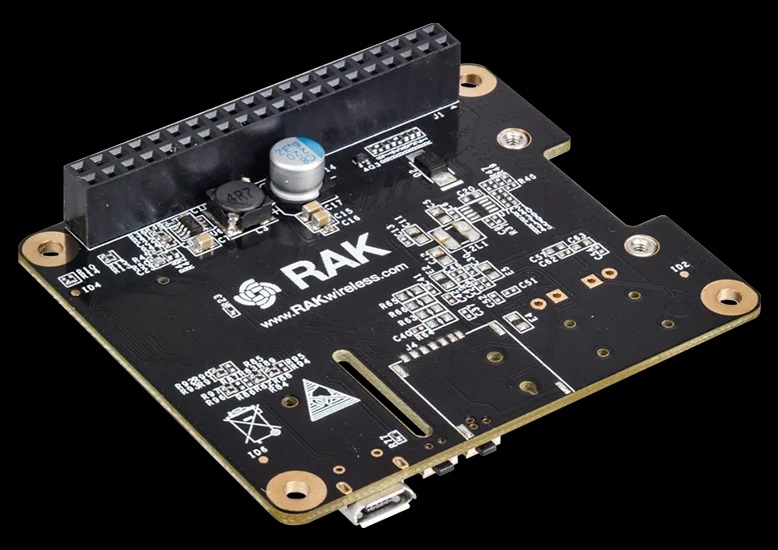

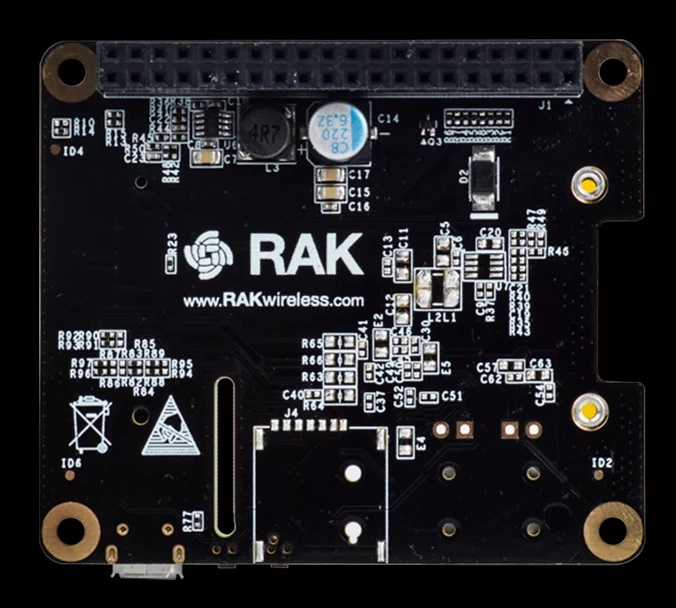

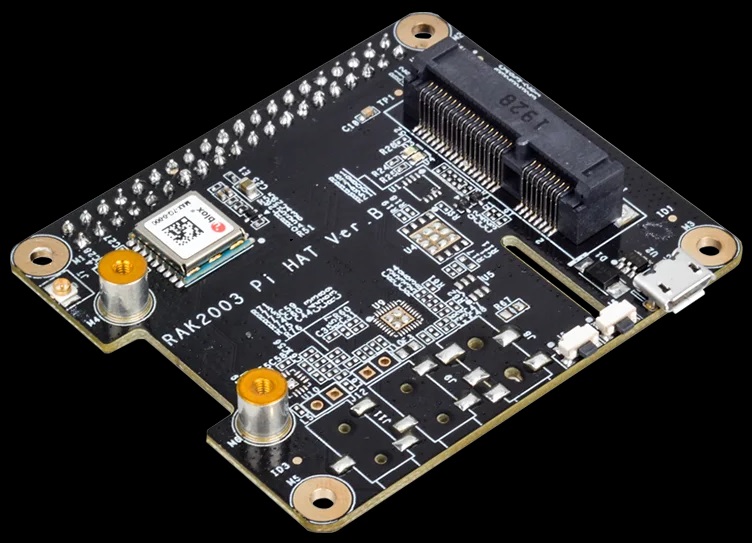

Плата адаптера RAK2247 Pi Hat предназначена для быстрого развёртывания на базе платформы Raspberry Pi многоканальных базовых станций (шлюзов LoRa Gateway) с топологией звезда в сетях LPWAN. Плата адаптера оснащена одним 52-контактным слотом mPCIe и одним стандартным 40-контактным разъёмом выводов общего назначения GPIO. Адаптер RAK2247 Pi Hat совместим с моделями Raspberry Pi 3B / 3B+ / 4B / Zero, и позволяет установить внешний модуль WisLink RAK2247 с интегрированным концентратором Semtech SX1302 поверх платы Raspberry Pi. Печатная плата RAK2247 Pi HAT укомлектована высокоточным GPS-приёмником U-blox MAX-7Q расширяющим RAK2247-приложение дополнительными данными локализации, включая штампы синхронизации во времени.
Технические характеристки
Комплектация

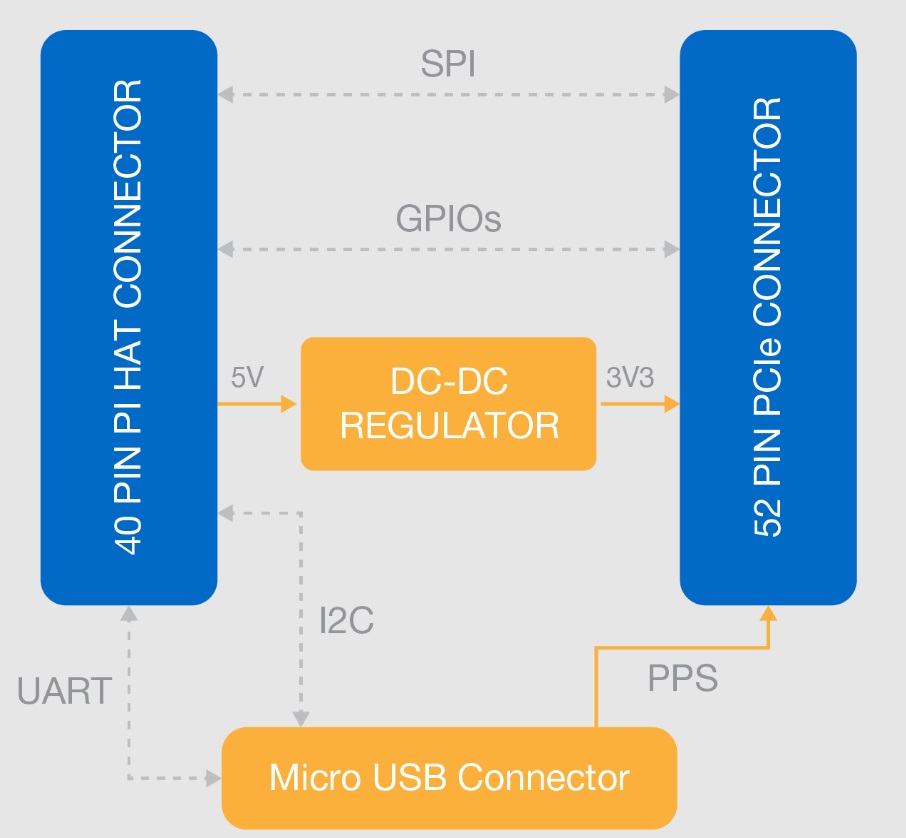

Блок-схема RAK2247 Pi Hat
|

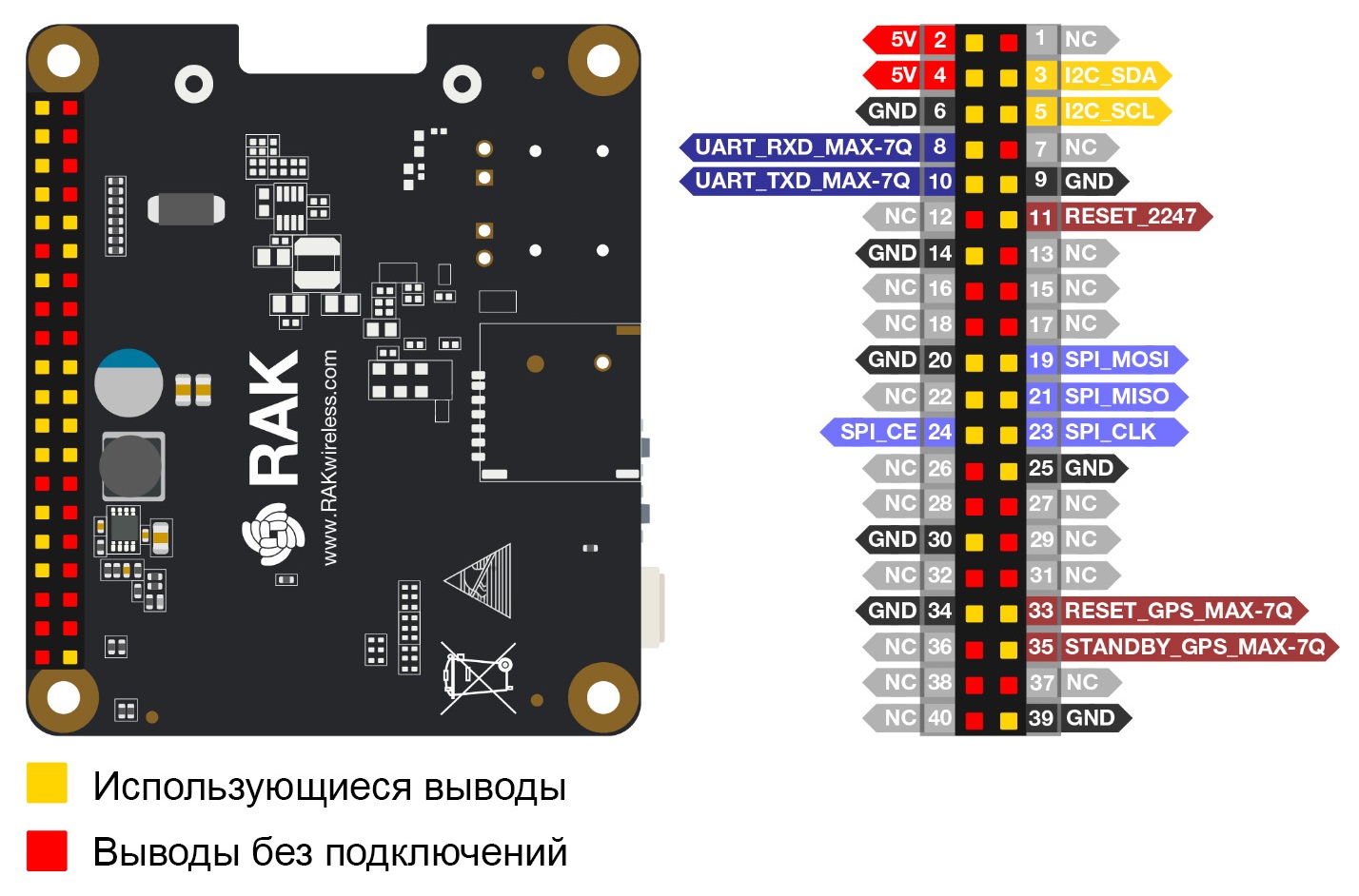

Расположение и назначение выводов 40-контактного GPIO-порта RAK2247 Pi HAT
|
| Номер вывода | Rpi 40-контактный разъём | Вывод RAK2287 Pi Hat | Тип вывода, описание |
| 1 | 3V3 | NC | Не подключен |
| 2 | 5V | 5V | Вход питания +5В |
| 3 | GPIO2 (SDA1) | I2C_SDA | Цифровой вход-выход. Хост SDA, соединён с I2C_SDA линией GPS MAX-7Q |
| 4 | 5V | 5V | Вход питания +5В |
| 5 | GPIO3(SCL1) | I2C_SCL | Цифровой вход-выход. Хост SCL, соединён с I2C_SCL линией GPS MAX-7Q |
| 6 | GND | GND | Общий вывод, заземление |
| 7 | GPIO4(GPIO_GCLK) | NC | Не подключен |
| 8 | GPIO14(TXD0) | UART_RXD_MAX-7Q | Цифровой вход. Соединён с линией UART_RXD модуля GPS MAX-7Q |
| 9 | GND | GND | Общий вывод, заземление |
| 10 | GPIO15(RXD0) | UART_TXD_MAX-7Q | Цифровой вход. Соединён с линией UART_RXD модуля GPS MAX-7Q |
| 11 | GPIO17(GPIO_GEN0) | RESET_RAK2247 | Цифровой вход. Сброс SX1301 сигналом высокого уровня ≥ 100нc |
| 12 | GPIO18(GPIO_GEN1) | NC | Не подключен |
| 13 | GPIO27(GPIO_GEN2) | NC | Не подключен |
| 14 | GND | GND | Общий вывод, заземление |
| 15 | GPIO22(GPIO_GEN3) | NC | Не подключен |
| 16 | GPIO23(GPIO_GEN4) | NC | Не подключен |
| 17 | 3V3 | NC | Не подключен |
| 18 | GPIO24(GPIO_GEN5) | NC | Не подключен |
| 19 | GPIO10(SPI_MOSI) | SPI_MOSI | Цифровой вход. Хост SPI MOSI |
| 20 | GND | GND | Общий вывод, заземление |
| 21 | GPIO9(SPI_MISO) | SPI_MISO | Цифровой выход. Хост SPI MISO |
| 22 | GPIO25(GPIO_GEN6) | NC | Не подключен |
| 23 | GPIO11(SPI_CLK) | SPI_CLK | Цифровой вход. Хост SPI CLK |
| 24 | GPIO8(SPI_CE0_N) | SPI_CE | Цифровой вход. Хост SPI CS |
| 25 | GND | GND | Общий вывод, заземление |
| 26 | GPIO7(SPI_CE1_N) | NC | Не подключен |
| 27 | ID_SD | NC | Не подключен |
| 28 | ID_SC | NC | Не подключен |
| 29 | GPIO5 | NC | Не подключен |
| 30 | GND | GND | Общий вывод, заземление |
| 31 | GPIO6 | NC | Не подключен |
| 32 | GPIO12 | NC | Не подключен |
| 33 | GPIO13 | RESET_GPS_MAX-7Q | Цифровой вход. Сброс GPS-модуля MAX-7Q сигналом низкого уровня |
| 34 | GND | GND | Общий вывод, заземление |
| 35 | GPIO19 | STANDBY_GPS_MAX-7Q | Цифровой вход. Соединён со входом STANDBY внешнего прерывания GPS-модуля MAX-7Q. Активный высокоуровневый сигнал |
| 36 | GPIO16 | NC | Не подключен |
| 37 | GPIO26 | NC | Не подключен |
| 38 | GPIO20 | NC | Не подключен |
| 39 | GND | GND | Общий вывод, заземление |
| 40 | GPIO21 | NC | Не подключен |
Техническая документация
- Спецификация U-blox MAX-7Q (англ., PDF);
- С чего начать - краткое руководство для Raspberry Pi с концентратором RAK LPWAN;
------------------
