WisGate Edge Pro RAK7289C Концентратор уличный 8-канальный EU868 LoRa/4G/LTE/WiFi с Poe. ПО модифиц.OpenWRT. В комплектации без антенн LoRa.

Код товара: CTTL15852

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Шлюз-концентратор RAK7289 WisGate Edge Pro — пожалуй, один из самых наилучших продуктов RAKwireless, спроектированный для коммерческого развертывания IoT в условиях уличного окружения, созданный из компонентов промышленного класса, гарантирующих высокий уровень надежности и стабильности устройства. Шлюз RAK7289 WisGate Edge Pro поддерживает до 16 каналов LoRa, многоканальную трансляцию в стандартах Ethernet и Wi-Fi, включая сотовою связь. Опционально предоставлен специальный выделенный порт для различных вариантов питания, солнечных батарей и аккумуляторов. Абсолютно новый дизайн позволяет размещать антенны LTE, Wi-Fi, и GPS непосредственно во внутреннем пространстве корпуса.

Шлюз LoRa RAK7289 WisGate Edge Pro обеспечивает единое готовое решение для быстрого развертывания. Программное обеспечение LoRa-концентратора и его пользовательский интерфейс надстроены поверх системы OpenWRT, предлагая в себе наилучший вариант для разработки пользовательских приложений (с помощью открытого программного набора SDK). Таким образом, RAK7289 подходит для любого выбранного сценария использования, будь то для моментального развертывания или же для кастомизации, благодаря возможностям пользовательского интерфейса и функциональности.

Аппаратные особенности продукта

Корпус промышленного класса IP67/NEMA-6 с кабельными вводами;

PoE (802.3af) + защита от перенапряжения;

Поддерживает удвоение концентраторов LoRa (суммарно до 16 каналов);

Транзит через Wi-Fi, LTE, и Ethernet;

Спутниковая навигация GPS;

Поддерживает питание от источника постоянного тока 12 В или солнечной батареи с контролем электроэнергии (необходим дополнительный комплект солнечной батареи);

Внутренняя антенна для Wi-Fi, GPS и LTE, внешняя антенна для LoRa;

Программные особенности продукта

Встроенный сетевой сервер;

Поддержка OpenVPN;

Программное обеспечение и пользовательский интерфейс надстроены поверх OpenWRT;

ЛоРаВАН 1.0.3;

Фильтрация кадров LoRa (белый список узлов);

MQTT v3.1 мост с шифрованием TLS;

Буферизация кадров LoRa в режиме переадресации при выходе из строя сетевого сервера (без потери данных);

Полный дуплекс (опционально);

Поддержка технологии определения совместимых устройств Listen Before Talk (опционально);

Поддержка технологии "Временная метка" Fine timestamping (опционально);

Технические характеристики

Модель шлюза: RAK7289C WisGate Edge Pro (SKU: 715089);

ЦПУ модуль RAK634: процессор MT7628 + память DDR2 128МБ;

Спутниковая навигация (GPS/GNSS): ZOE-M8Q;

Спецификация Wi-Fi

Частота: 2.412–2.472 ГГц (802.11b/g/n);

Многопоточность: 2x2 MIMO;

Чувствительность RX (мин.): -95 дБм;

Мощность передачи TX (макс.): 20 дБм;

Рабочие каналы: 2.4 ГГц 1–13;

Спецификация LoRa

Модуль: 1х PCIe LoRa SX1303 (поддержка до двух модулей);

Каналы: 8 (опционально до 16);

Чувствительность приема, макс.: -139 дБм;

Мощность передачи, макс.: 27 дБм;

Частота: 868 МГц (регион EU868);

Listen Before Talk: отсутствует;

Спецификация 4G/LTE (версия Европа)

Чип: Quectel EG95-E, IoT/M2M c оптимизацией LTE Cat 4;

LTE FDD: B1/B3/B7/B8/B20/B28A;

WCDMA: B1/B8;

GSM/EDGE: B3/B8;

Источник питания: PoE (IEEE 802.3af) DC 37В ~ 57В постоянного тока;

Ethernet: RJ45 (10/100 Мбит);

Антенна

LoRa: 1 или 2 коннектора N-типа;

LTE: встроенная антенна;

WiFi: встроенная антенна;

Индекс пылевлагозащиты: IP67;

Материал корпуса: пластик, алюминиевый сплав;

Способ установки: монтаж на столб или на стену;

Температура эксплуатации: от -30°C до +55°C;

Комплектация

Концентратор RAK7289C WisGate Edge Pro 8Ch EU868 - 1шт.;

Кабельный ввод Ethernet - 1шт.;

Инжектор PoE - 1шт.;

Набор элементов для монтажа - 1компл.;

Набор шурупов(винтов) - 1компл.;

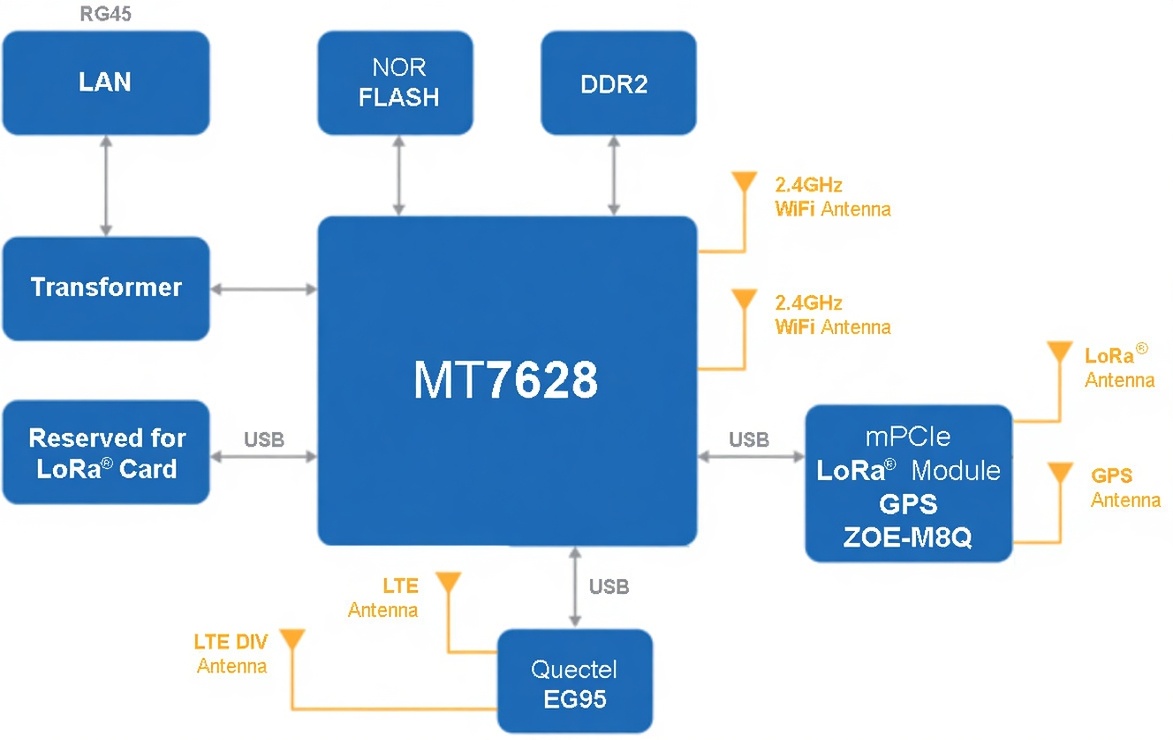

Блок-схема RAK7289C WisGate Edge Pro

WisGate Edge Pro RAK7289C Концентратор уличный 8-канальный EU868 LoRa/4G/LTE/WiFi с PoE Фото 4

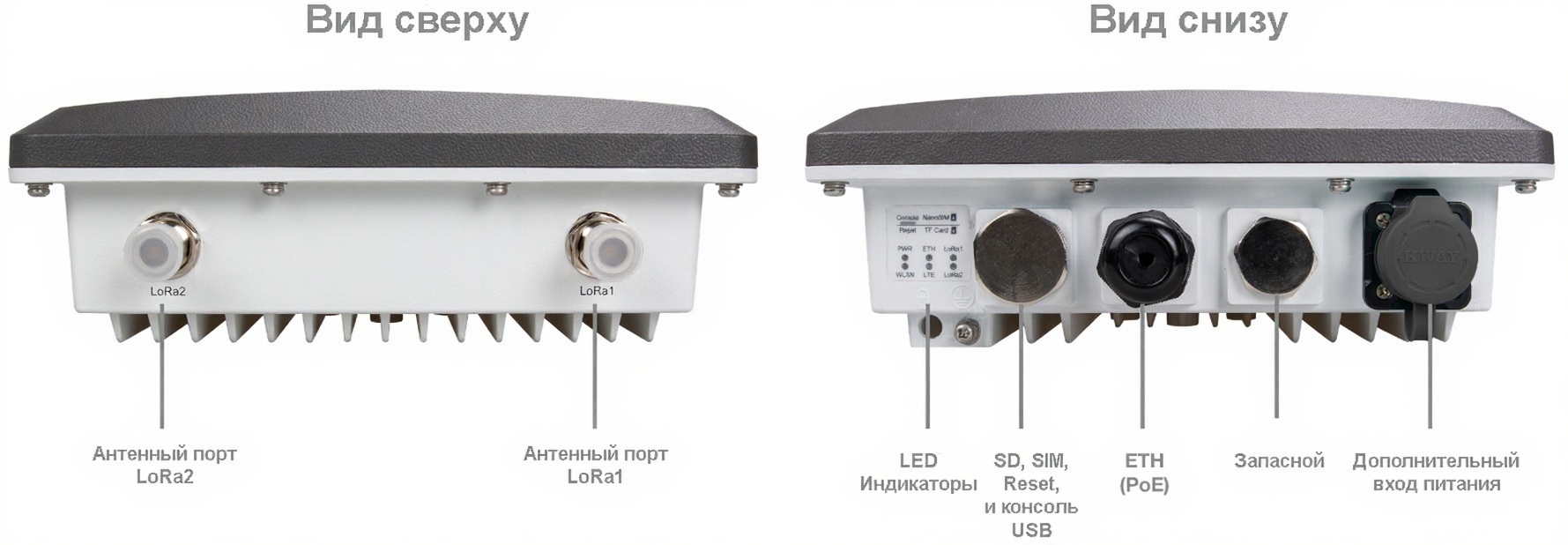

Интерфейсы шлюза-концентратора LoRaWAN RAK7289C

WisGate Edge Pro RAK7289C Концентратор уличный 8-канальный EU868 LoRa/4G/LTE/WiFi с PoE Фото 5

Кнопке Reset назначены следующие функции:

Быстрое (короткое) нажатие — перезапуск концентратора;

Длинное (долгое, более 5 сек.) нажатие — восстановление заводских настроек;

Расшифровка состояний светодиодных индикаторов

LED 1 (PWR) — индикатор питания, светодиод зажигается при подаче питания;

LED 2 (ETH)

Включен — соединение Ethernet установлено;

Выключен — соединение Ethernet не установлено;

Мерцание — прием или передача данных;

LED 3 (LoRa 1)

Включен — LoRa 1 в рабочем режиме;

Выключен — LoRa 1 в нерабочем режиме;

Мерцание — LoRa 1 прием или передача пакетов данных;

LED 4 (WLAN)

Режим точки доступа

Включен — точка доступа в рабочем режиме;

Мерцание — прием или передача данных;

Режим клиента

Медленное мерцание (1раз/сек) — соединение не установлено;

Выключен — соединение установлено;

Мерцание — прием или передачаданных;

LED 5 (LTE)

Медленное мерцание (1.8сек горит, 0.2сек погашен) — поиск сети;

Медленное мерцание (0.2сек горит, 1.8сек погашен) — ожидание;

Быстрое мерцание (0.125сек горит, 0.125сек погашен) — выполнение передачи данных;

Включен — активен голосовой режим;

LED 6 (LoRa 2)

Включен — LoRa 2 в рабочем режиме;

Выключен — LoRa 2 в нерабочем режиме;

Мерцание — LoRa 2 прием или передача пакетов данных;

Возможности программного обеспечения

Программное обеспечение RAK7289 поддерживает следующий функционал

LoRaWAN	Сеть	Управление
Поддержка классов А, B и С	Режим точки доступа WiFi	Пользовательский Веб-интерфейс
Пакетный LoRa-экспедитор	Режим клиент WiFi	SSH2, NTP
Настройка диапазона частот	Резервное копирование исходящего канала	Обновление прошивки
Настройка мощности сигнала передатчика TX	DHCP Сервер/Клиент	Настройка пакетной переадресации LoRa
Регистратор данных	Поддержка 802.1q	Встроенный LoRa-сервер
Статистика	Межсетевой экран (Firewall)	OpenVPN, Ping Watchdog
Настройка местоположения	Настройка LTE APN	MQTT-Bridge
Настройка адресов и портов сервера

Программное обеспечение

Репозиторий прошивок для 8-канального шлюза-концентратора LoRa RAK7289;

Техническая документация

Краткое руководство пользователя RAK7289;
Использование MQTT-брокера с примерами;
Интеграция AWS IoT Core;

------------------
