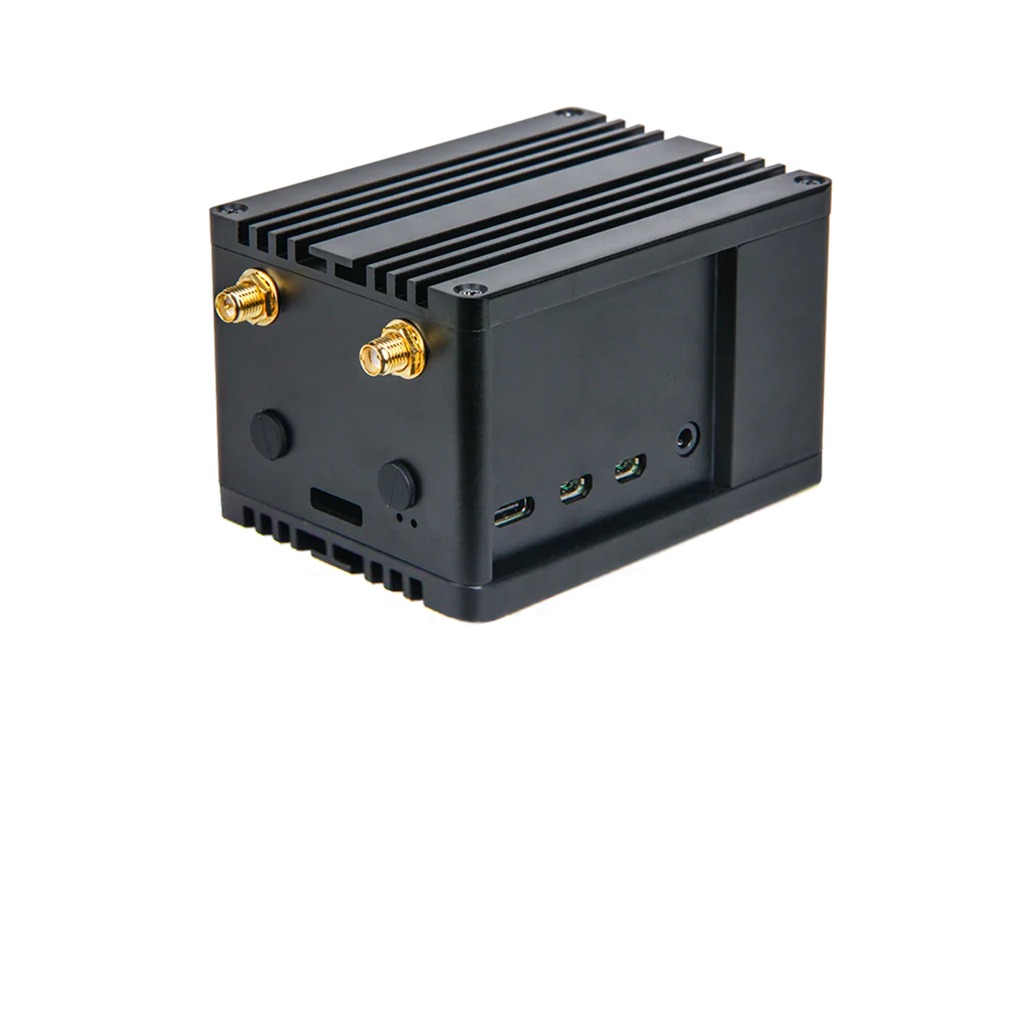

RAK7244 WisGate Developer D4 Шлюз-концентратор LoRa EU868 на платформе RaspberryPi4 4GB/Raspbian OS

Код товара: CTTL15890

Концентратор RAK7244 WisGate Developer D4 представляет комплексное, суперэкономичное, мощное, в тоже время компактное и высокоэффективное устройство, всецело ориентированное на эксплуатацию в любом из секторов промышленного IoT. WisGate Developer D4 RAK7244 многоканальный LoRa-шлюз соответствует самым современным требованиям, предъявляемым к существующим решениям для развёртывания легко масштабируемых беспроводных сетей дальнего радиуса действия LoRaWAN. Шлюз-концетратор WisGate Developer D4 базируется на новейших электронных компонентах, обеспечивающих высокий уровень стабильности и надёжности устройства. Полностью готовый к работе, LoRa-узел RAK7244 основан на последнем поколении ультрапопулярной цифровой вычислительной платформы Raspberry Pi4, с интегрированным в систему 8-канальным радиотранслирующим модулем RAK2245 PiHAT, функционирующим в региональном диапазоне глобальных безлицензионных частот EU868.

Во встроенном модуле RAK2245Pi HAT шлюза-концентратора RAK7244 WisGate Developer D4 установлен мощный фронтенд-процессор Semtech SX1301 RF для обработки цифровых сигналов LoRa. Он способен одновременно принимать до 8 пакетов LoRa, отправленных с разными коэффициентами расширения по разным каналам, транслируемых на расстоянии до 10 км в открытой местности, и до 2км в городском окружении. Эта уникальная способность позволяет определять сетям инновационную архитектуру, выгодно отличающуюся от других радиочастотных сетевых стандартов малого радиуса действия. Дополнительно, шлюз-концентратор укомплектован модулем Ublox MAX-7Q спутниковой навигации GPS, расширающий возможности удалённой локализации системы. А также оснащён теплоотводящим радиатором для наилучшей рассеивание тепла и сохранения производительности в условиях повышенной загруженности. Корпус устройства прочный и целиком изготовлен из алюминия.

Сетевой узел LoRa RAK7244 выпускается в трёх вариантах. Базовая модель RAK7244 комплектуется единственной платой LoRa-приёмопередатчика RAK2245 Pi HAT. В расширенную модель RAK7244C добавлен модуль RAK2013 Cellular Pi HAT с функционалом сотовой связи 4G/LTE. Модуль с чипом Quectel EG95 максимально оптимизирован для межмашинных М2М-соединений и IoT-приложений, и поддерживает протоколы NB-IoT / CAT-M / CAT1 LTE / CAT 4 LTE, включая передачу голосовых сообщений VoLTE. Существующий третий вариант RAK7244P усовершенствует базовую модель платой RAK9003 PoE Pi HAT, привнося в узел LoRa крайне полезную возможность получения питания через порт Ethernet, исключая прокладку дополнительных силовых линий.

Совместимый с устройствами классов А и С, концентратор-шлюз WisGate Developer D4 прекрасно подходит для демонстрации первичных концепций, создания тестовых прототипов, и оценки будущих сценариев развертывания. Благодаря образованному на Raspbian OS, готовому к использованию программному обеспечению, 8-канальный концентратор-шлюз легко подключается к любому стандартному серверу LoRaWAN. Устройство способно работать с безграничным множеством приложений, связанным с интеллектуальными сетями, интеллектуальными фермами, и другими корпоративными приложениями IoT.

Особенности концентратора WisGate Developer D4 RAK7244

Технические характеристики

Комплектация

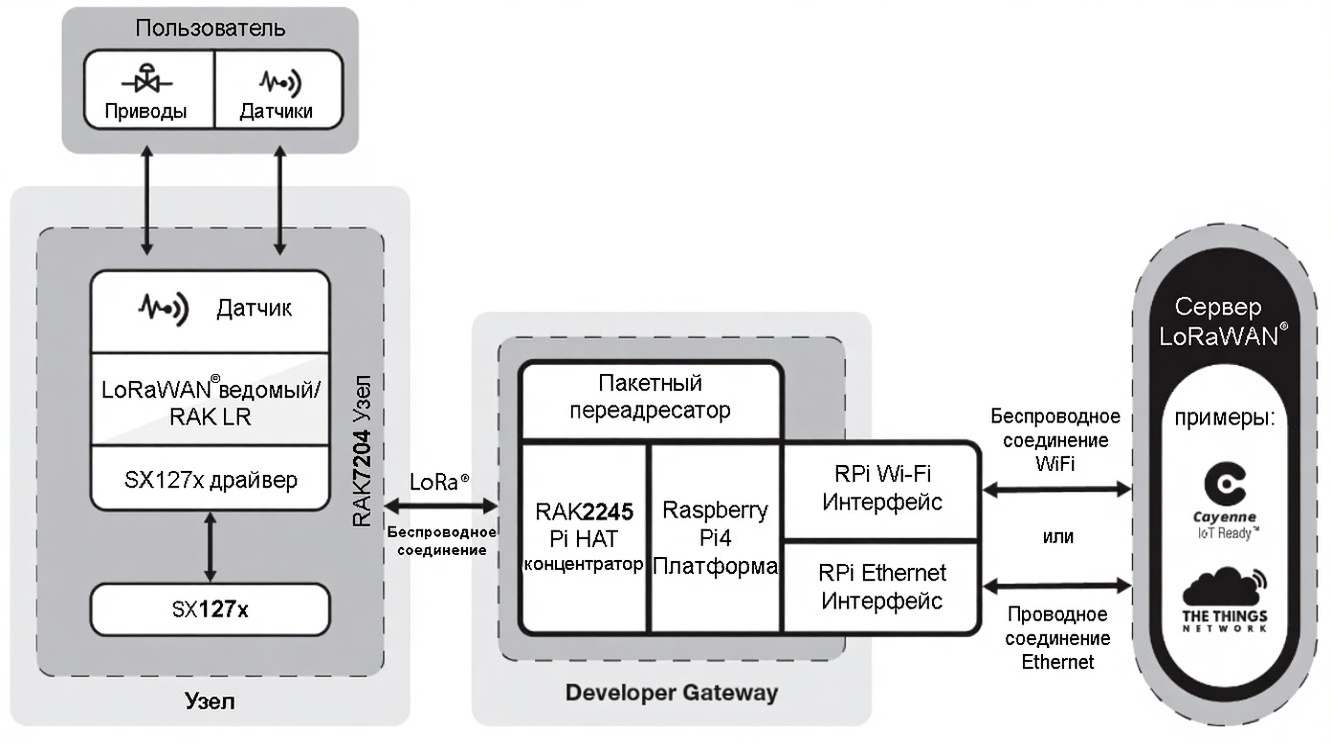

Структурная диаграмма приложения с LoRa-концентратором RAK7244

Диаграмма демонстрирует структуру приложения с LoRa-концентратором RAK7244, и объясняет общую схематику в сочетании ключевых блоков. Модуль RAK2245 Pi HAT является неотъемлемой частью любого устройства шлюза-концентратора RAK7244, и обеспечивает все соединения в сетях LoRaWAN. Он получает и передает кадры LoRa, и заботится о модуляции/демодулировании сигналов. Обработка LoRa-кадров, также как и задачи, связанные с высокоуровневым протоколом, выполняется силами встроенной хост-системы с процессором Raspberry Pi4. Полученные и обработанные кадры LoRa отправляются на облачный или локальный сервер LoRaWAN.

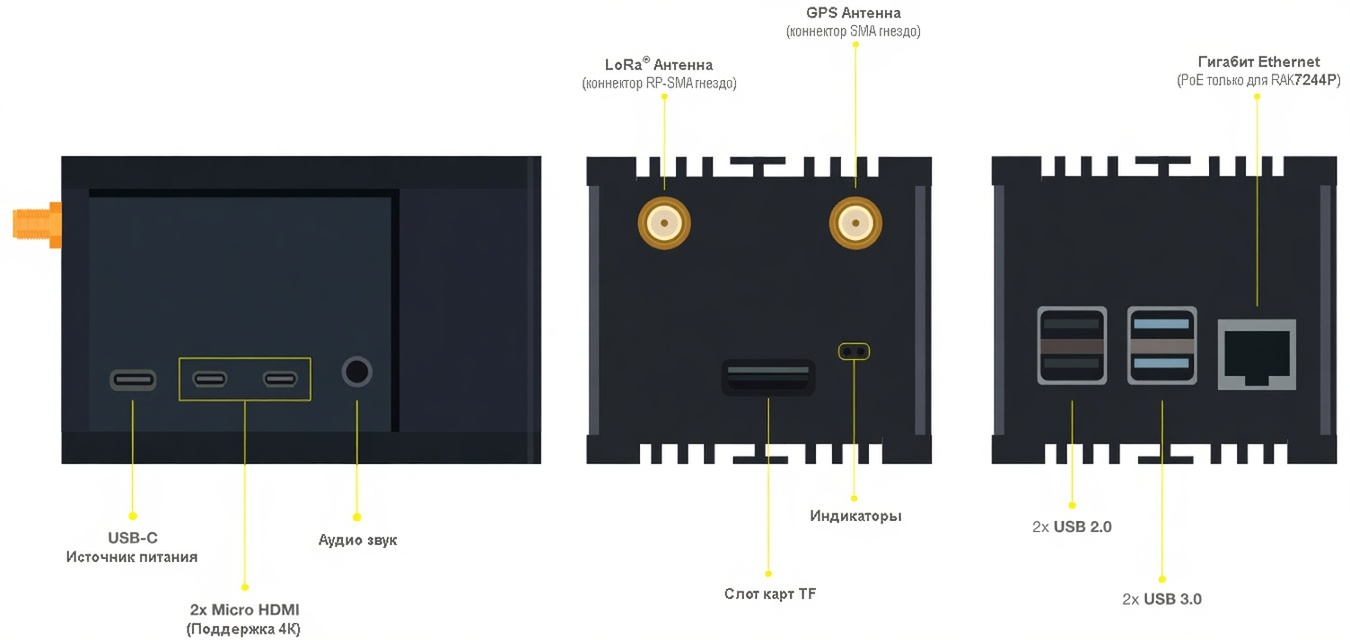

Внешние разъёмы коммутации и интерфейсы RAK7244 / RAK7244P

RAK2245 Pi HAT

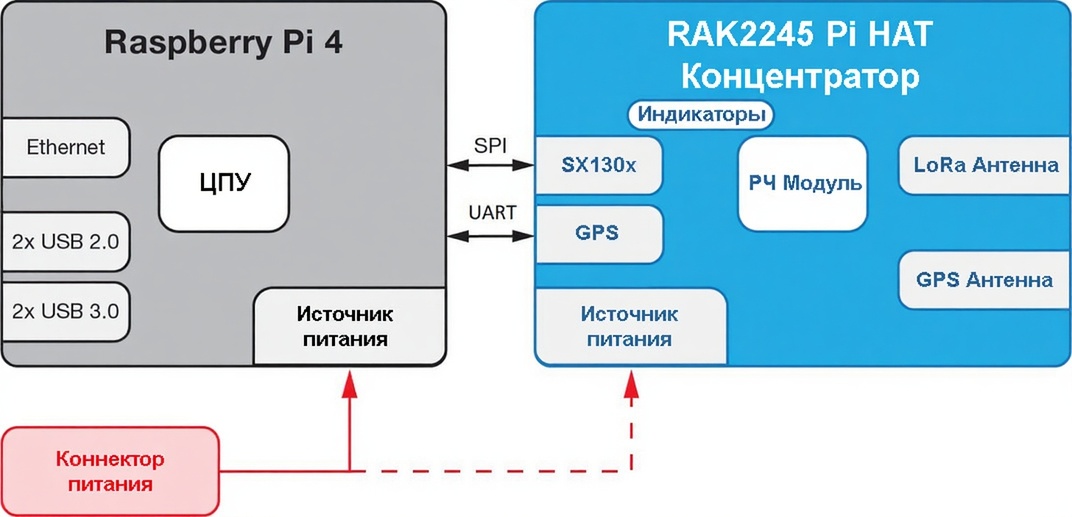

Модуль RAK2245 Pi HAT LPWAN концентратор выполнен в стандартном формате надстраиваемого расширения Pi HAT, используемого в платформе Raspberry, и соединяется с главным процессором при помощи специализированного 40-контактного разъёма GPIO. Приведённая ниже схема показывает аппаратную архитектуру в части LoRa, и описывает интеграцию между RAK2245 и Raspberry Pi.

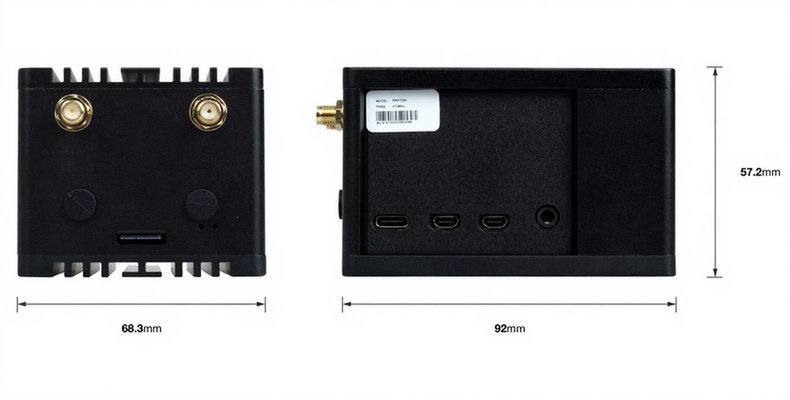

Физические размеры корпуса, мм

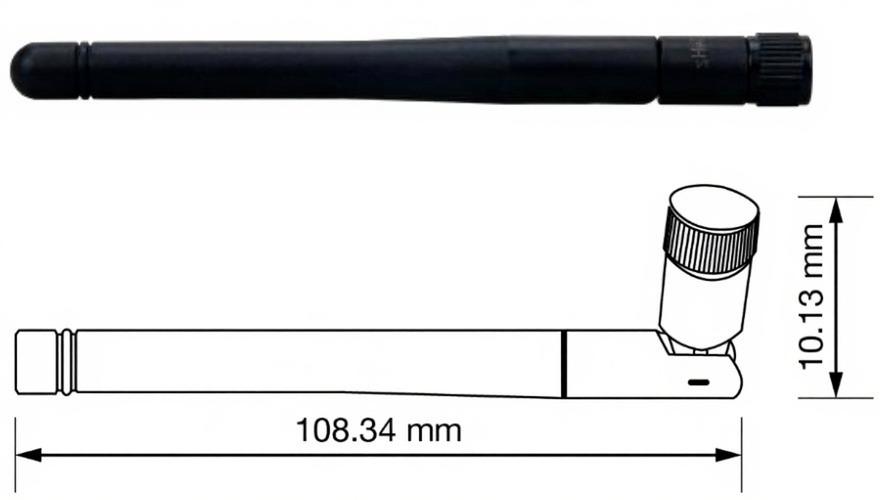

Антенна LoRa

Характеристики антенны LoRa

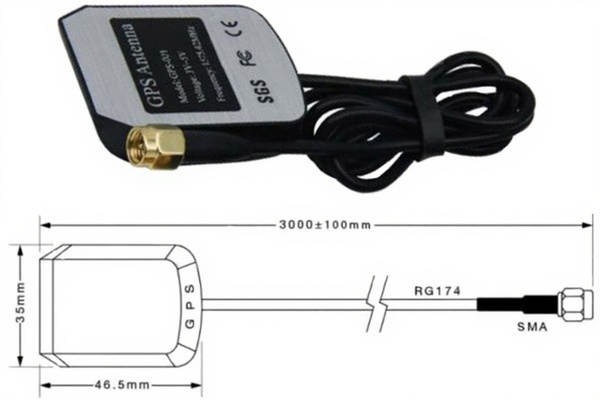

Антенна GPS

Характеристики антенны GPS

Характеристики усилителя

Программное обеспечение

1. Репозиторий c образом ОС RPi для RAK7244/7244P;

Техническая докуменатция

1. Краткое руководство пользователя LoRa-концетратора RAK7244;
2. RAK7244 Поддерживаемые сетевые серверы LoRa;
3. Репозиторий исходного кода RAK LoRa LTE;
4. Как записать образ ПО для WisGate Developer D4 RAK7244 на флеш-накопитель;
