Модуль НЧ усилитель звука на чипе LM386, моноканальный 2 Вт

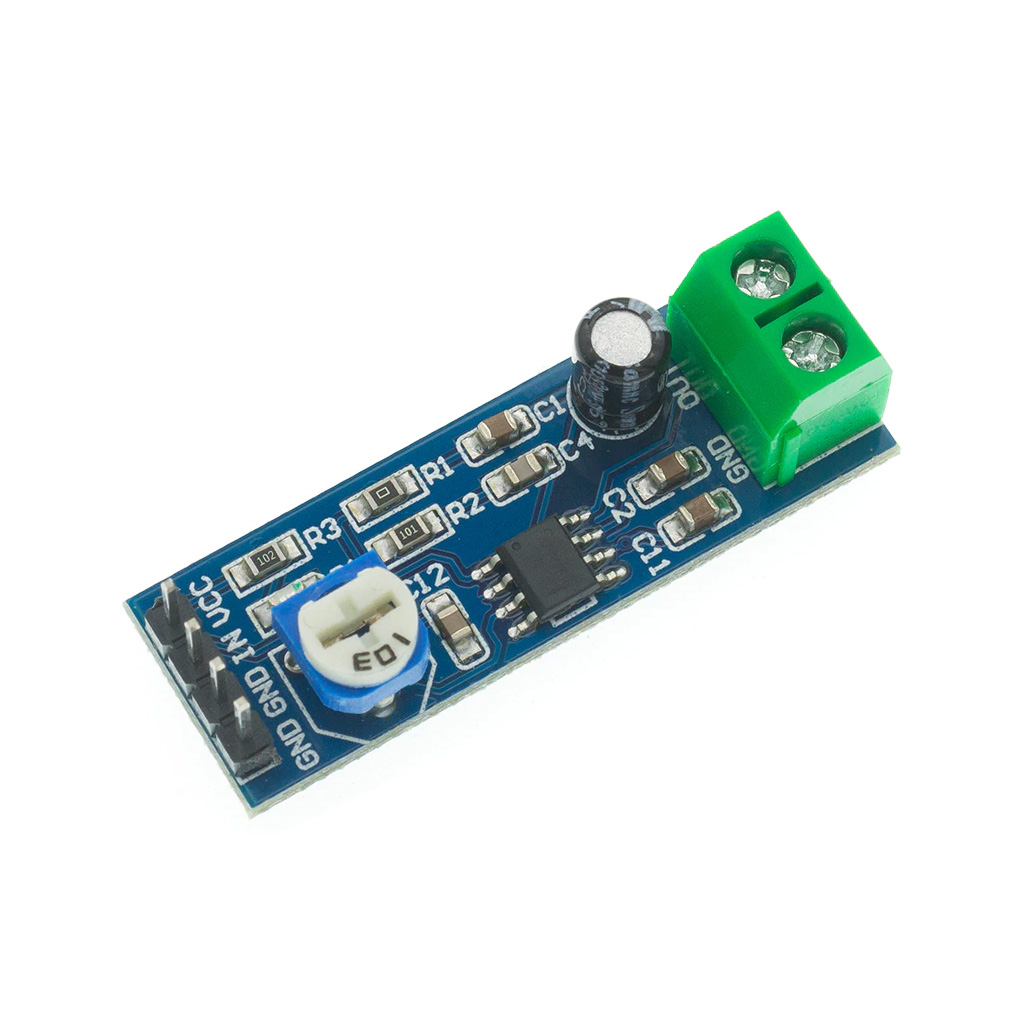

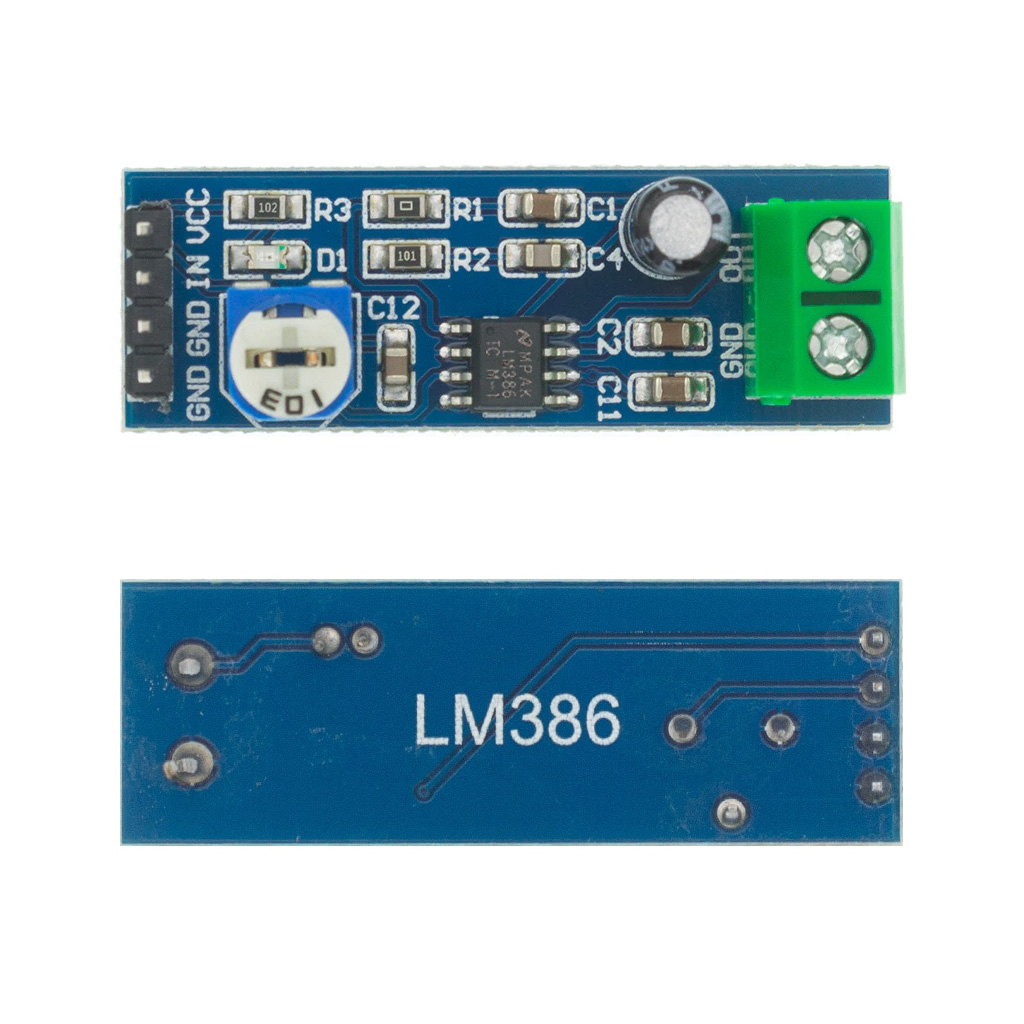

Ультракомпактный модуль маломощного одноканального звукоусилителя НЧ на чипе ОУ LM386M-1 способен усиливать слабый электрический сигнал в более мощный (например, с микрофона или цифро-аналогового преобразователя ЦАП). Звуковой модуль представляет простую схему предварительного усилителя с 200-кратным фиксированным множителем усиления напряжения (46 дБ). В паре с динамической нагрузкой 4-16 Ом (рекомендуемая - 8 Ом) может выдавать на выходе максимальную мощность до 1-2Вт. Отличается хорошими звуковыми показателями с низким процентом нелинейных искажения (THD) в диапазоне выходной мощности 0.1-0.5Вт. Имеет фильтры шумоподавления и стабилизации сигнала. На плате размещён поворотный регулятор громкости, индикатор рабочего напряжения 5-12В постоянного тока DC, штыревые контакты подключения к источнику звука и питанию, и винтовая клемма выхода на динамик (наушник). Благодаря малым размерам и крайне низкому потреблению электроэнергии (всего 5мА в состоянии покоя), модуль с ОУ LM386 идеально подходит для разработки компактной электроники с батарейным питанием, карманных проигрывателей, переговорных устройств, АМ-ФМ приёмников, и т.д.

Технические характеристики

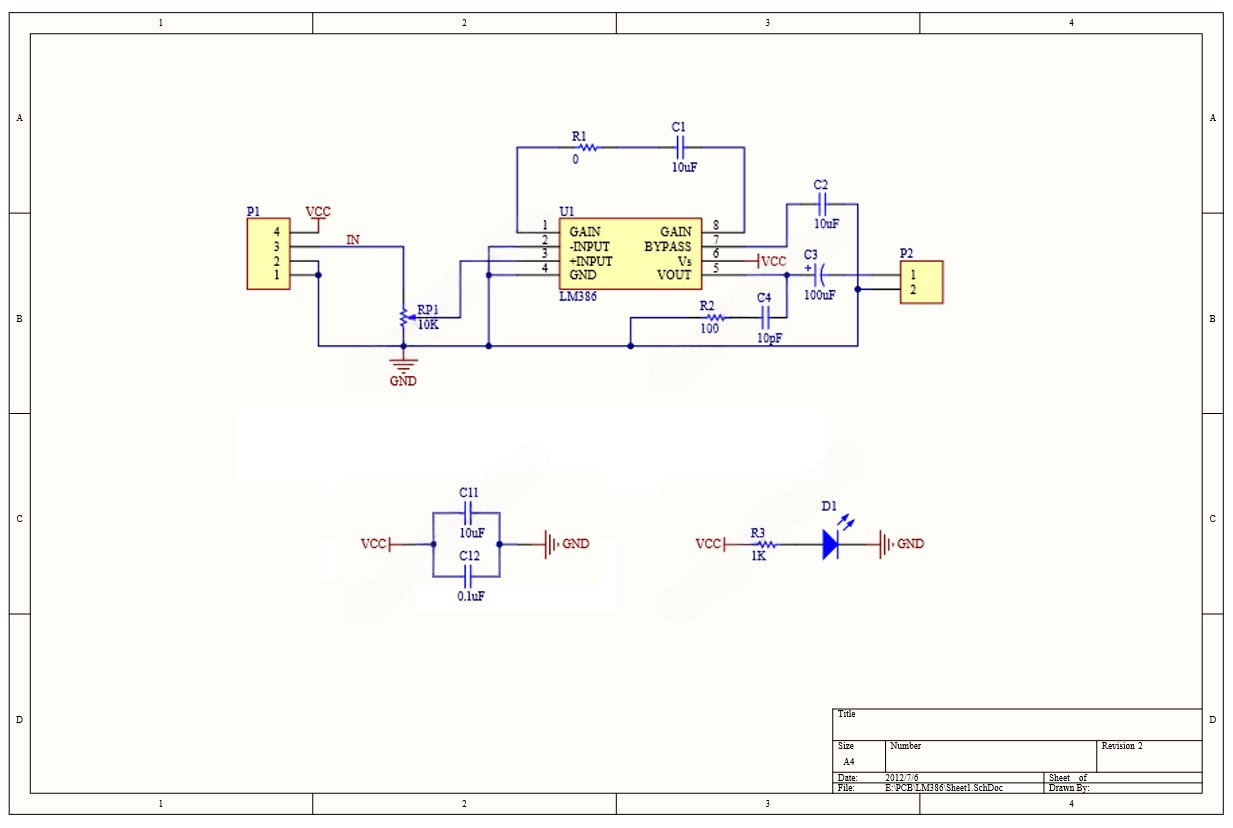

Электрическая принципиальная схема моноусилителя LM286

Техническая документация

1. Спецификация ОУ LM386 NS (англ., PDF);
