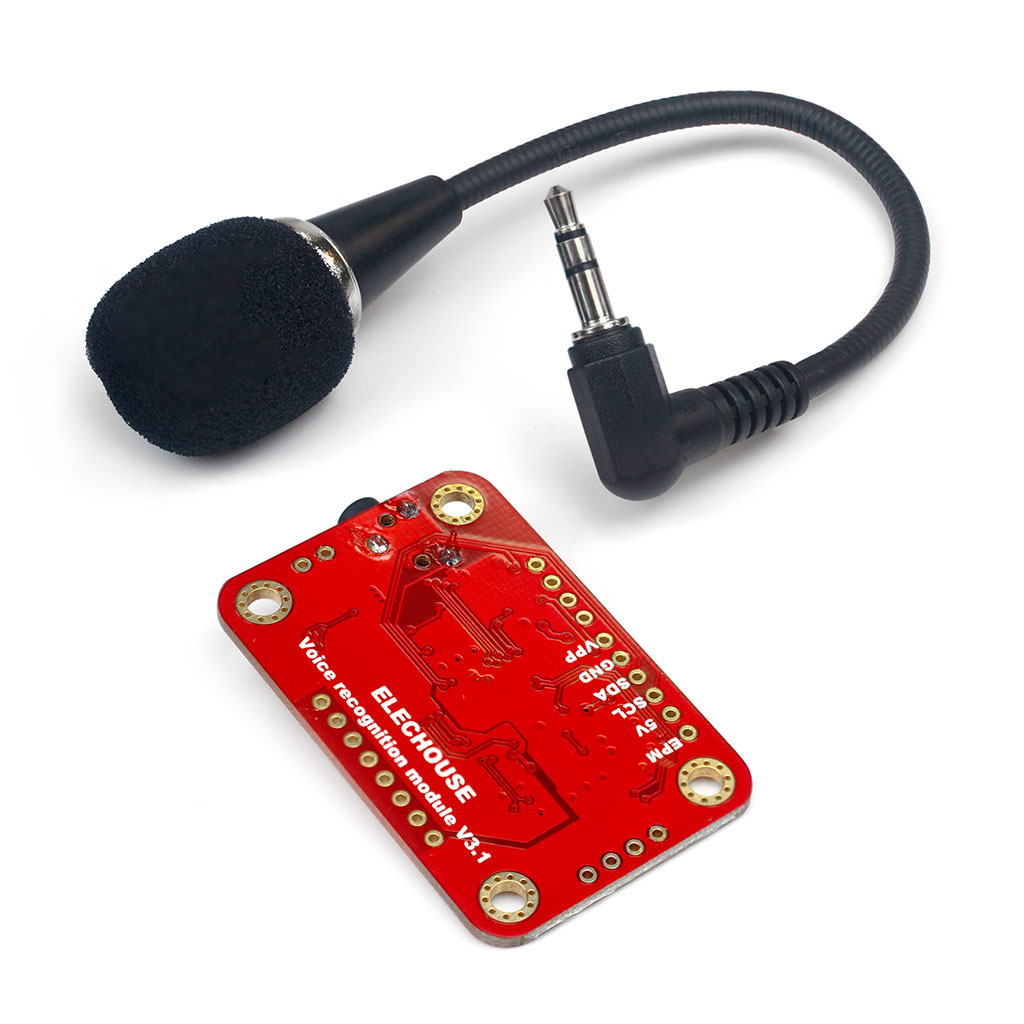

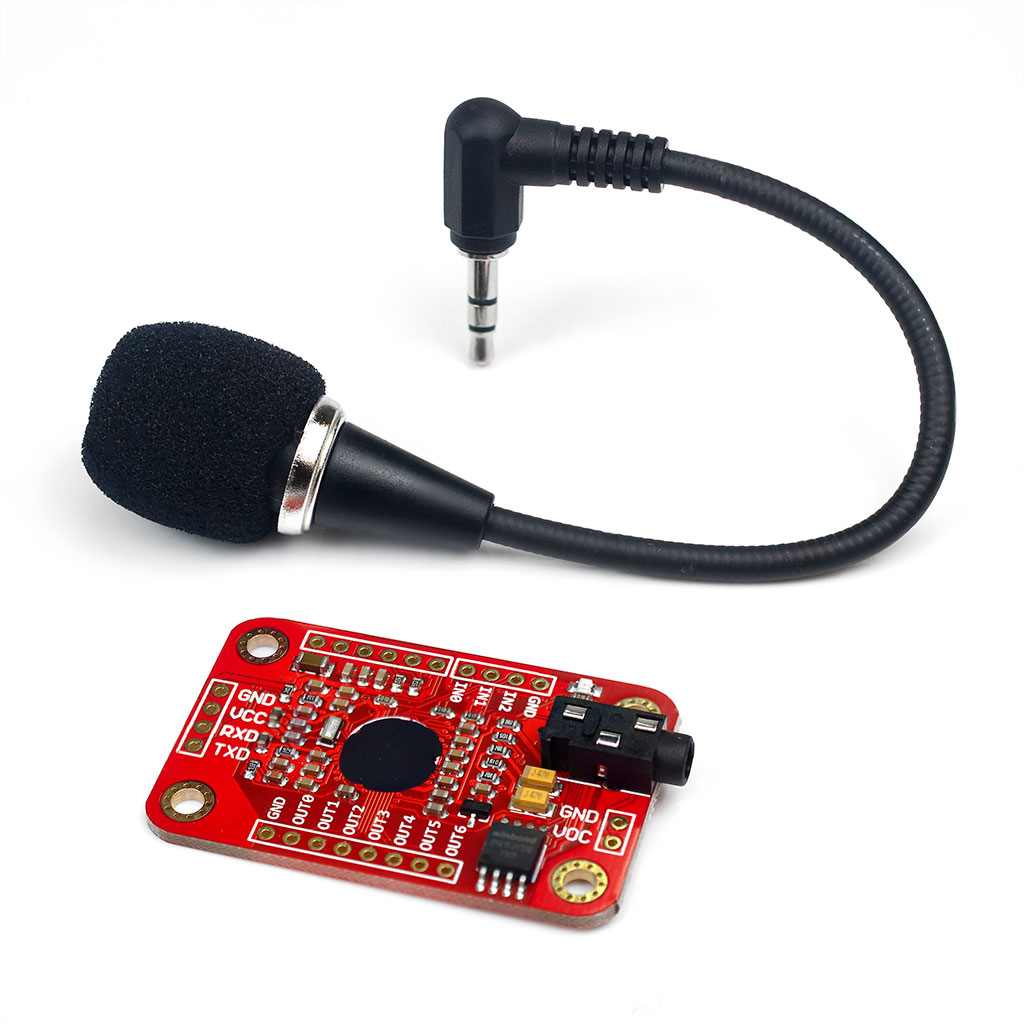

Комплектация

Миниатюрный модуль ELECHOUSE Voice Recognition Module V3.1 представляет низкобюджетную, самодостаточную, высокоинтегрированную систему распознавания голоса (голосовых команд). Электронное устройство голосовой обработки с низким энергопотреблением легко интегрируется в любые приложения, использующие современные технологии бесконтактного управления. Наиболее популярные направления, внедряющие интеллектуальную модель управления голосом — оптимизация бизнес процессов, разработка различных роботизированных конструкций, проектирование умной бытовой и промышленной автоматики, создание комплексов охраны с биометрической идентификацией, производство оборудования для телефонии или Интернета вещей (IoT).

Модуль VR3 построен на чипе мощного цифрового сигнального процессора звукообработки человеческого голоса с использованием вшитых алгоритмов анализа и оцифровки звуковых частотных характеристик. Ресурсы процессора позволяют выполнять распознание в реальном времени одновременно до 7 коротких команд, состоящих из одного или пары слов, произносимых на любом языке мира. В сочетании со встроенной флеш-памятью 2 МБайт, в модуле VR3 присутствует полный набор аппаратно-программного инструментария, применяемого в управлении собственным банком записей, состоящего из максимум 80 команд продолжительностью не более 1.5 сек.

Голосовые команды свободного содержания заносятся процессором в память модуля Voice Recognition Module V3.1 через аналоговый микрофонный интерфейс. Всем записям назначается уникальная сигнатура с именем файла команды и присваивается порядковый номер в общем списке хранилища. Связь между звукопроцессором и библиотекой голосовых записей позиционируется на формировании определённой группы из 1-7 команд, загружаемой в рабочую память. Пользовательские группы могут состоять из голосовых записей с произвольными номерами и сигнатурами. Системные группы создаются автоматически кратно числу 7 в соответствии с возрастающей порядковой нумерацией: команды 00-06 для первой группы, 07-13 для второй, и так далее. Возможности переноса цифровых записей, в том числе их копирование в память другой аналогичной платы, никак не определены. Каждый голосовой модуль VR3 требует индивидуального обучения.

Взаимодействие с модулем ELECHOUSE Voice Recognition Module V3.1 реализовано двумя методами. Первый полноценный способ — через последовательный интерфейс UART со встроенным программным парсером. Любые доступные действия управления модулем VR3 осуществляются вводом команд/выводом ответов в шестнадцатеричном формате данных проприетарного протокола VR3, обеспечивающего максимальную совместимость со множеством сторонних устройств и приложений. Дополнительно для платформы Arduino выпущена специализированная библиотека, содержащая эквивалентные протоколу VR3 процедуры.

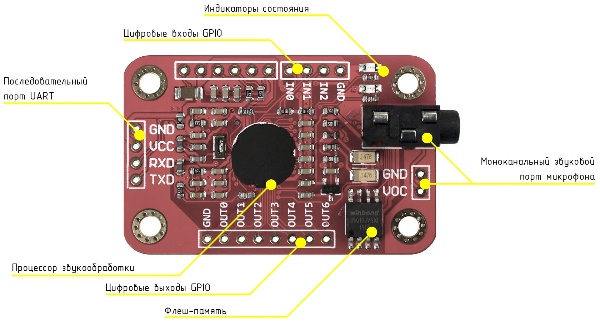

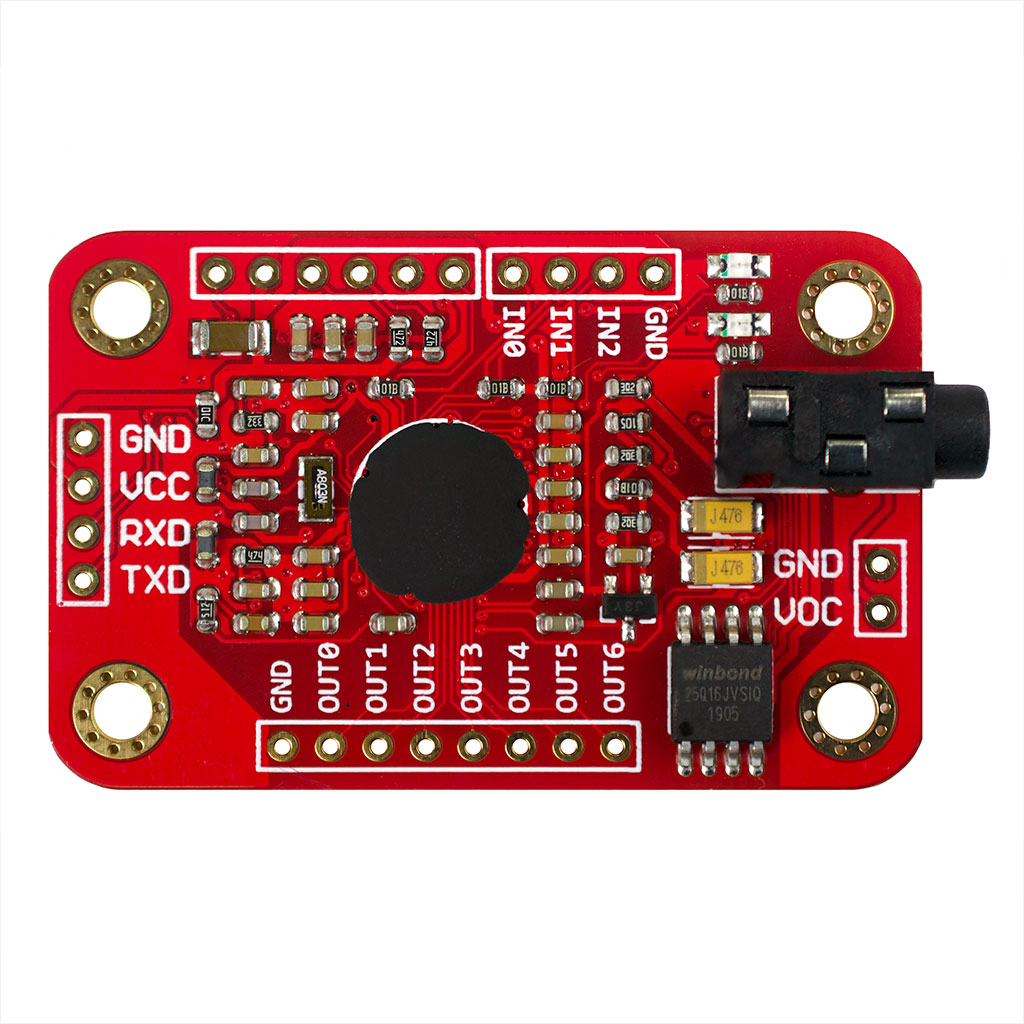

Второй ограниченный способ — управление с использованием логических сигналов на аппаратных входах/выходах общего назначения GPIO. Модуль системы голосового управления VR3 оснащён цифровыми выводами IN0 - IN2 и OUT0-OUT6, предназначенными для коммутации с внешними периферийными устройствами. Входами IN0-IN2 осуществляется переключение среди первых 8-ми системных групп (таблица согласования логических импульсов опубликована в руководстве пользователя). Выходы OUTх поддерживают 4 настраиваемых режима переключения логического состояния для каждого нового события успешного распознавания команды, а также режим модулирования ШИМ-сигнала с программируемым уровнем продолжительности. Предусматривается возможность быстрого сброса выбранного режима к исходному состоянию.

Программное обеспечение

1. Библиотека VoiceRecognitionV3 с примерами программирования для среды Arduino IDE;

Техническая документация

1. Руководство пользователя Voice Recognition Module V3.1 (англ., PDF);

Дополнительная литература

1. Текст-зависимая система распознавания речи, основанная на голосовых частотных характеристиках на примере модуля Elechouse Voice Recognition Module V3.1;
