Преобразователь USB - TTL UART на проводе FT232 5V

Промышленная модель TTL-232R-5V кабеля-конвертера USB - TTL UART представляет интегрально-микросхемное устройство FTDI FT232RQ, двунаправленного преобразователя последовательной шины USB и последовательной шины TTL UART, с полной поддержкой всех параметров сигнализирования и протоколов. Преобразователь на проводе из серии TTL-232R обеспечивает быстрый и удобный способ подключения устройства с последовательным TTL интерфейсом к USB.

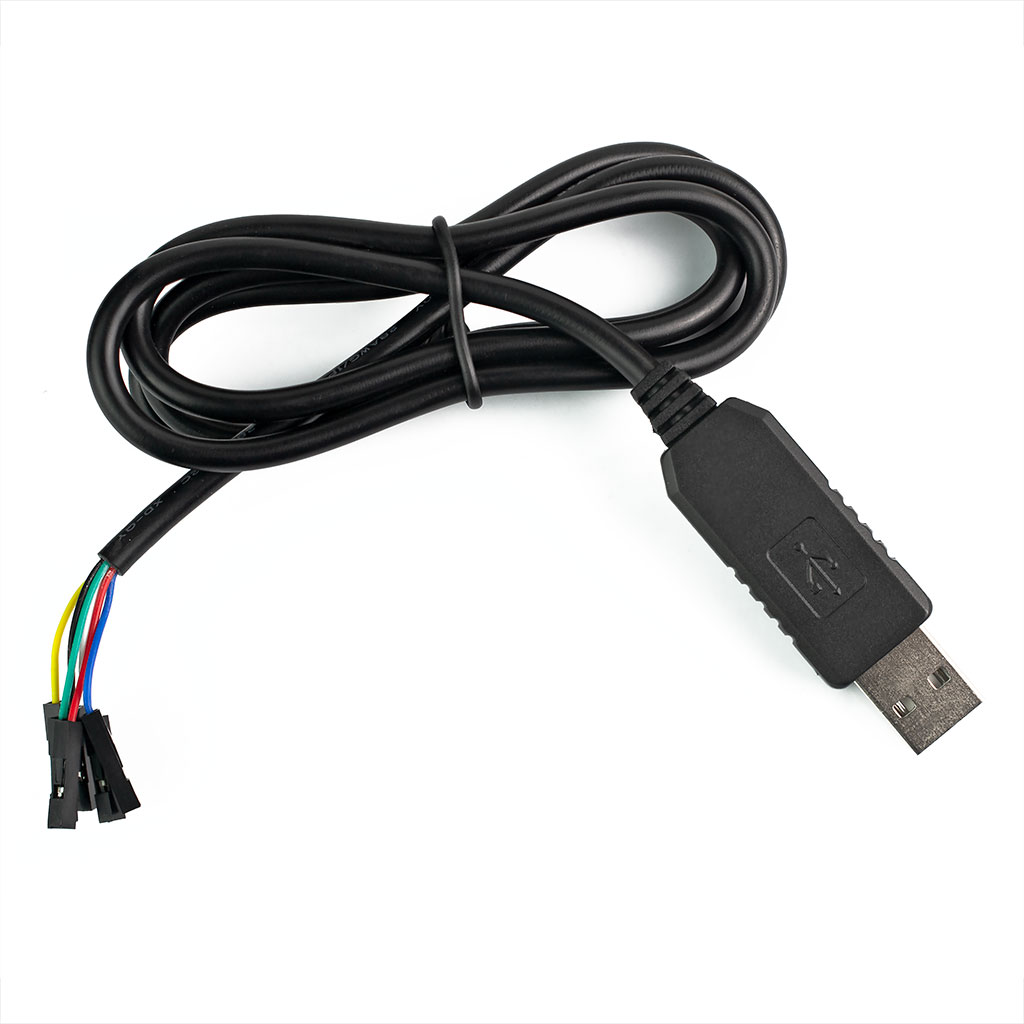

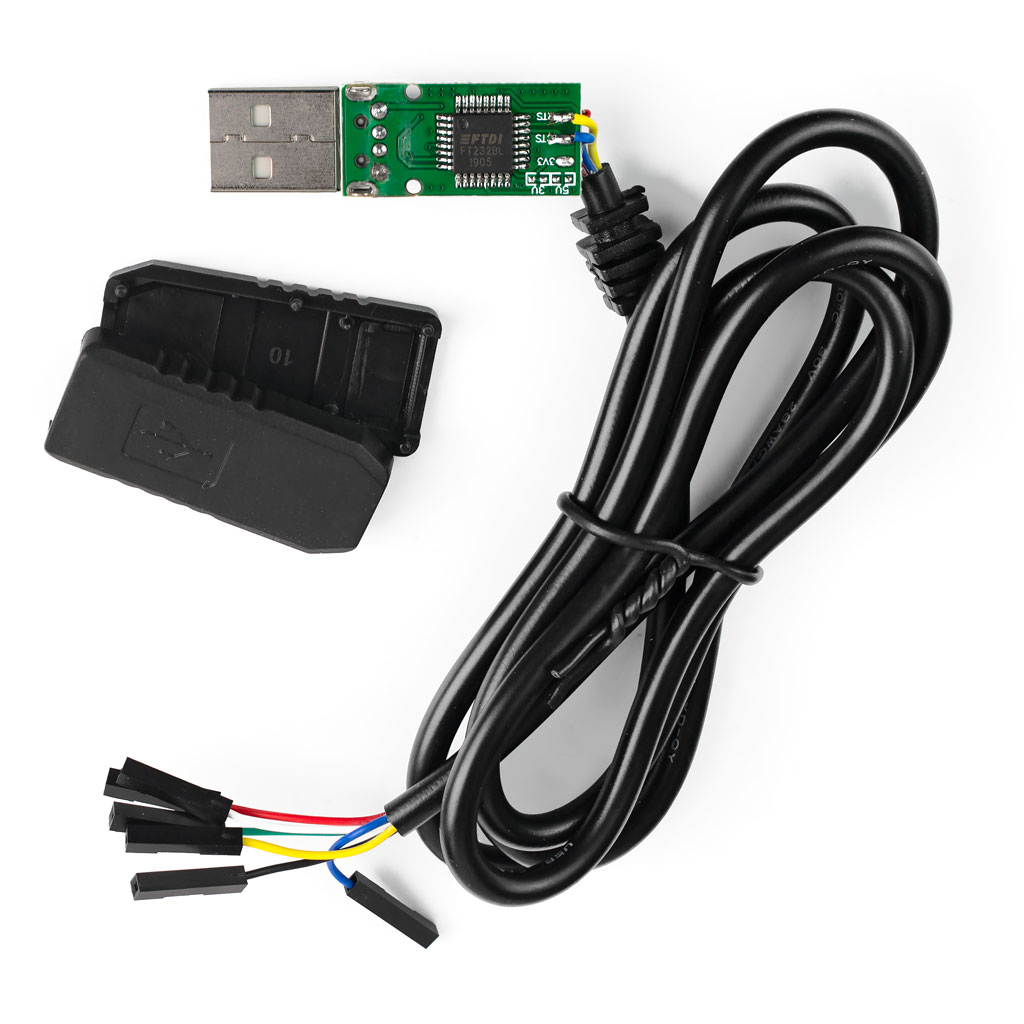

В каждом кабеле TTL-232R содержится маленькая электронная плата с микросхемой FT232R, скрытая в USB-разъёме. На другом конце кабеля установлен 1-рядный 6-контактный SIL разъем с шагом 2.54 мм. Кабель поддерживает технологию FTDIChip-ID - уникальный серийный USB-идентификатор, фабрично запрограммированный в микросхеме FT232R. Эта особенность может применяться для создания безопасного или защищённого паролем доступа передачи данных с использованием кабеля.

Ключевые особенности продукта

• USB-сторона кабеля совместима со спецификацией USB 2.0 12Мб/с, получает питание через USB;
• Длина провода 1 метр, поддерживается скорость передачи данных от 300 бод до 3 Мбод;
• Требует установки совместимого драйвера USB (в подавляющем большинстве различных современных ОС имеется предустановленный драйвер для чипов FTDI). Драйвер эмулирует виртуальный COM-порт, адресуемый к преобразователю FT232;
• Встроенная микросхема FT232RQ образует одночиповый интерфейс передачи данных между USB и асинхронным последовательным UART;
• USB протокол обрабатывается интегрированной в кабель электроникой;
• Поддерживается прямое подключение к шине UART микроконтроллера или к портам ввода/вывода (I/O);
• Внутренняя память EEPROM с записанным уникальным идентификатором VID/PID и серийным номером содержит информацию о типе и моделе устройства, имени производителя, и другие характеристики;
• 5-вольтовый выход позволяет внешней логике получать питание от USB-порта;
• Полностью поддерживается аппаратное (RTS#/CTS#) или программное (X-ON/X-Off) рукопожатие;
• Коммуникационные параметры UART: биты данных 7 или 8, стоповые биты 1 или 2, биты чётности - без бита, бит на чётность, бит на нечётность, чётность пробела;



Расположение выводов:



• Красный провод: 5V;
• Черный провод: GND;
• Белый провод: RXD;
• Зеленый провод: TXD;
• Желтый провод: RTS#;
• Синий провод: CTS#;




------------------
