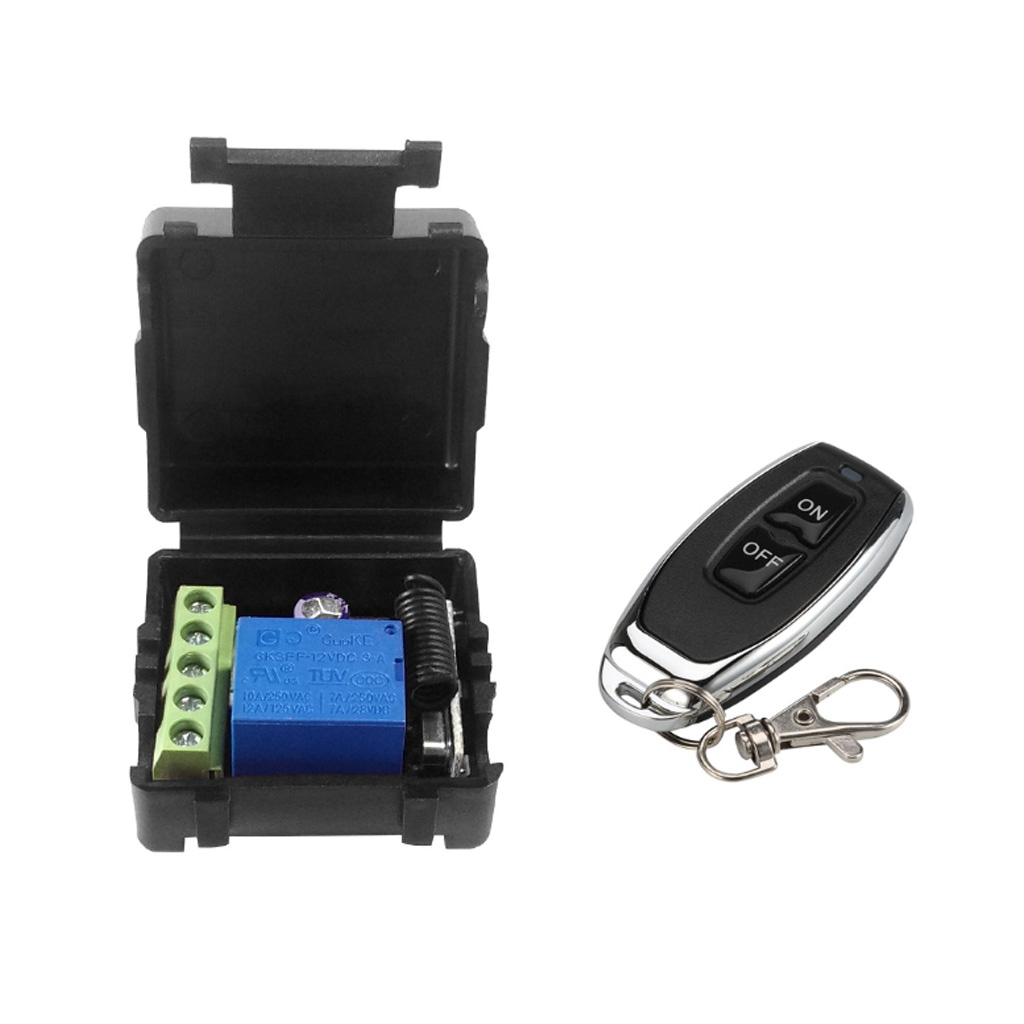

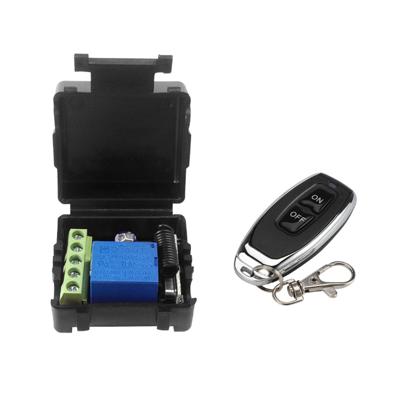

Состав комплекта

Беспроводное мультирежимное коммутационное реле с приёмопередатчиком, функционирующим на частоте радиоволны 433МГц, укомплектованное двухкнопочным пультом дистанционного управления. Область применения: бытовое оборудование, промышленное автоматическое оборудование, автомобилестроение, самодельные электронные механизмы.

Дистанция уверенной связи между пультом и релейным блоком колеблется в диапазоне 20-50 метров. На сокращение расстояния связи влияют различные присутствующие препятствия. Электроника в релейном блоке способна запоминать и работать с несколькими пультами одновременно, поддерживающими протокол энкодера EV1527. Встроенная программа с выбором режимов переключения состояний реле "активный/пассивный" (или "включено / выключено") позволяет в четырех вариантах коммутировать электрические цепи между источником питания соответствующих параметров и любым исполнительным оборудованием. Модуль 1-канального реле Qiachip KR1201A/KT05 легко настраивается и обучается.

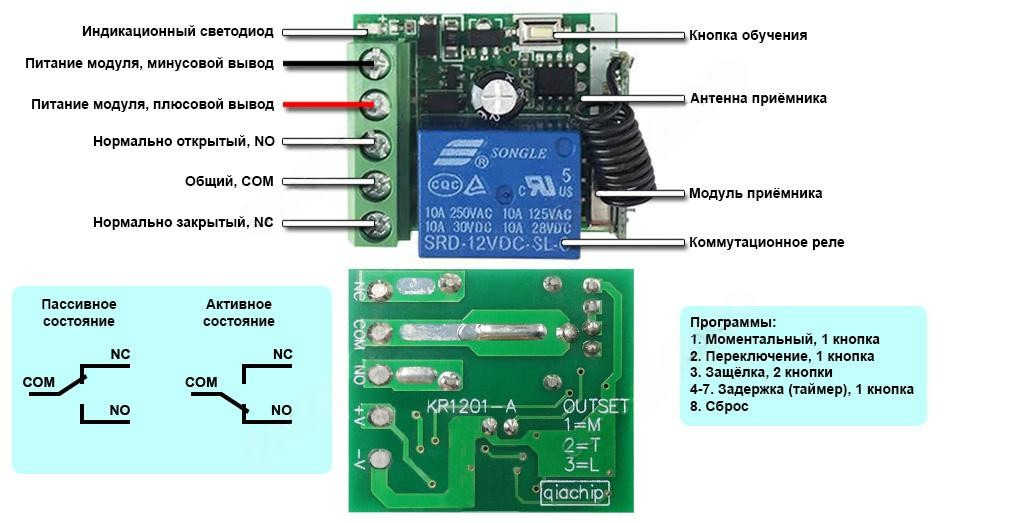

Интерфейсы подключения релейного блока, ключевые компоненты

Обозначение и назначение входов реле

Установленное в релейном блоке электромеханическое реле подобно конструкции двухполюсного переключателя с одной общей линией, управляемое сигналами встроенного запрограммированного контроллера (ЦПУ). В исходном или пассивном состоянии, когда на реле не поступает сигнал включения или от схемы релейного блока отключено питающее напряжение, общая линия COM замкнута с нормально закрытым контактом (NC), нормально открытый контакт (NO) просто "висит" в воздухе, ни с чем не соединённый. Переключение реле из пассивного состояние в активное, вызванное сигналом со стороны ЦПУ в момент нажатия кнопки на пульте ДУ, реверсивно меняет соединение контактов NO и NC. В этом положении общая линия COM замкнута с нормально открытым контактом (NO), нормально закрытый контакт (NC) становится "подвешенным". Релейный канал имеет следующее обозначение входов, расположенных в однорядной линейке винтовых клемм подключения:

Активное/пассивное состояние реле, выбор программы и распределение кнопок пульта ДУ

Выбор предустановленной в модуле программы переключения реле в активное/пассивное состояние осуществляется соответствующим количеством коротких и быстрых нажатий кнопки обучения на плате (1 раз - 1я программа, 2 раза - 2я программа, и т.д). За выбором программы следует обязательное назначение кнопок пульта ДУ соответствующим действиям реле, сопровождающееся 10-секундным свечением светодиодного индикатора. Успешное запоминание новой кнопки символизируется 3-кратным миганием индикатора. Сеанс настройки оканчивается выключением светодиода. В случае пропуска назначения кнопок пульта ДУ сохраняется режим работы ранее выбранной программы.

Модуль Qiachip KR1201A поддерживает работу с аналогичными многокнопочными пультами 433МГц, позволяет настраивать режимы переключения одноканального реле (программы):

1. (1=М) Моментальный - нажатие и удержание кнопки на пульте переключает реле в состояние "активный", отпуск кнопки возвращает реле в исходное "пассивное" состояние;;
2. (2=T) Переключение - нажатие кнопки на пульте переключает реле в активное состояние, повторное нажатие той же кнопки возвращает реле в пассивное состояние;;
3. (3=L) Фиксированный (Защёлка) - нажатие первой кнопки (например, "А") на пульте ДУ переключает реле в активное состояние, нажатие второй кнопки (например, "В") возвращает реле в пассивное состояние;;
4. - 7. Задержка выключения (по таймеру) - нажатие кнопки на пульте ДУ переключает реле в активное состояние на 5/10/15/20 секунд, затем реле автоматически возвращается в пассивное состояние.;

Сброс ранее выбранной программы производится 8-кратным нажатием кнопки обучения, подтверждаемый 3-разовым миганием светодиодного индикатора.
