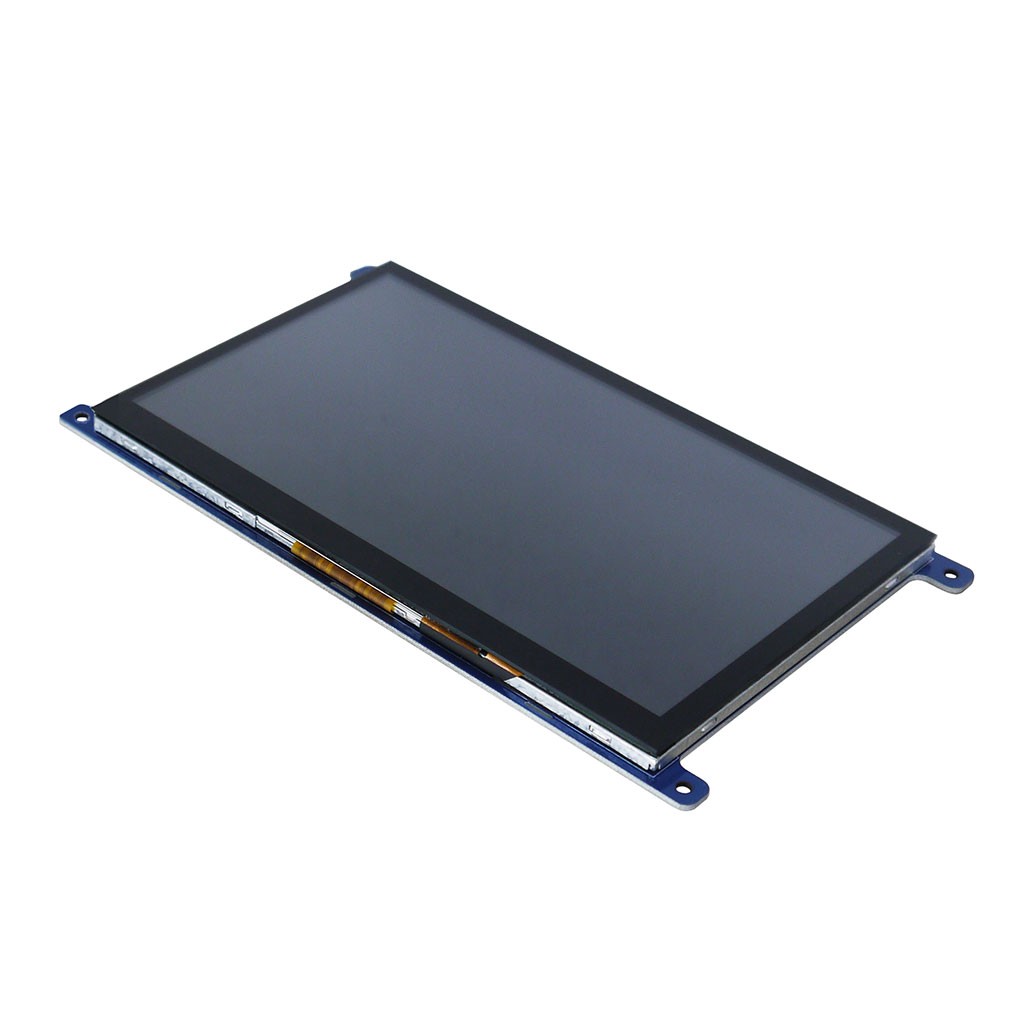

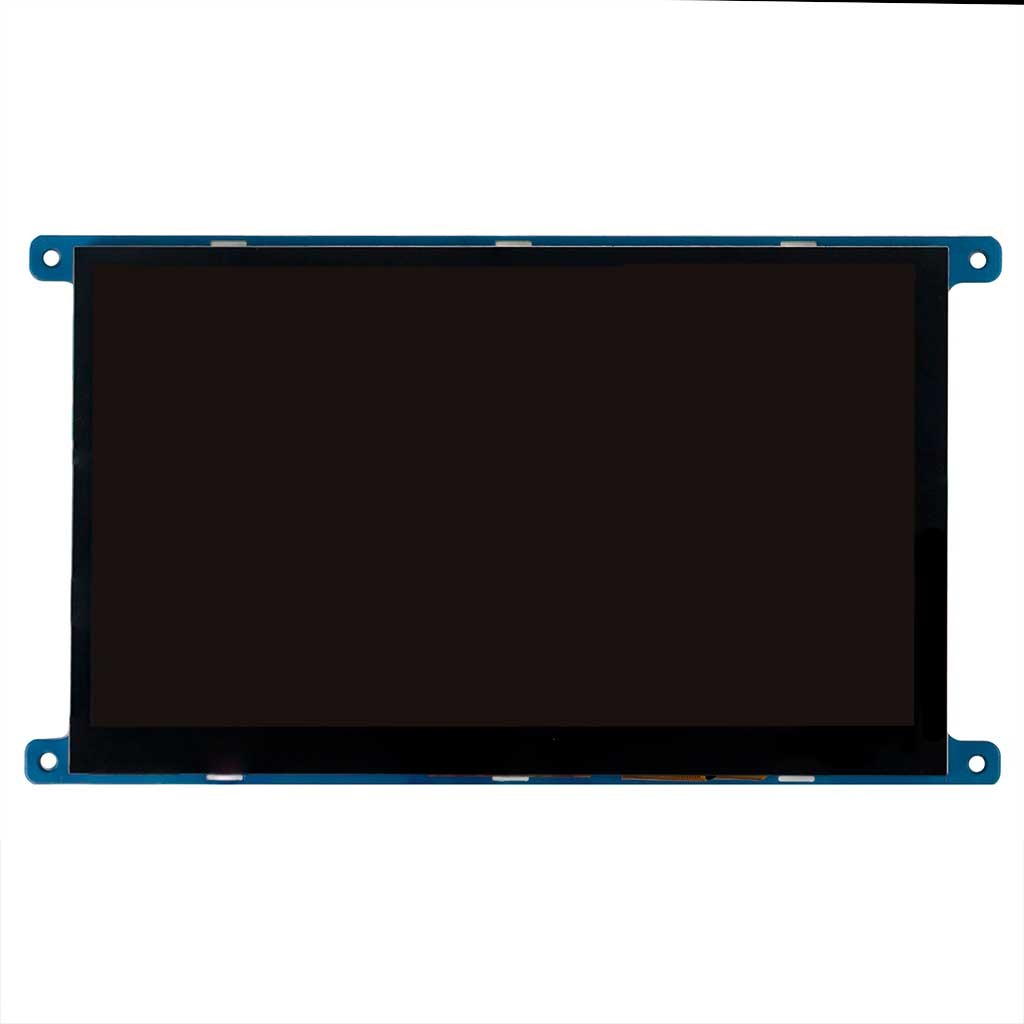

Описание

Технические характеристики

• Модель: WKS70WSV016-WCT;
• Диагональ: 7 дюймов;
• Питание: 5 В;
• Энергопотребление: 480 мА;
• Память: 256 МБит SPI-флеш 25Q256JVEQ;
• Экран;
• Матрица: ЖК, TFT TN LCD;
• Рабочее напряжение: 3.3 В;
• Разрешение: 1024 x 600 графических точек, WSVGA;
• Размер графической точки: 0.1506 х 0.1432 мм;
• Соотношение сторон: 128:75;
• Цветовая палитра: 16.7 млн. оттенков;
• Графический контроллер: LT7686 Levetop;
• Интерфейс: 4-проводной SPI;
• Время отклика: 25 мс;
• Контрастность: 400:1;
• Яркость: 250 кд/м2;
• NTSC (цветовая гамма): 50%;
• Направление инверсии серого: смещение на 6 часов;
• Углы обзора по горизонтали: 80°;
• Углы обзора по вертикали: В60° х Н70°;
• Активная область: 154.21 х 85.92 мм;
• Подсветка;
• Тип: 21 белых светодиодов, LED;
• Рабочее напряжение: 9.3 В;
• Сенсорная панель;
• Тип: ёмкостная;
• Рабочее напряжение: 3.3 В;
• Сенсорный контроллер: FT5426DQ8 FocalTech;
• Интерфейс: I2C, последовательный;
• Адрес I2C: 0x38 (7-бит);
• Мультитач: поддержка до 5 касаний;
• Активная область: 154.88 х 86.72 мм;
• Стекло: Cover Glass + ITO Glass (G+G);
• Твёрдость поверхности: >6H;
• Прозрачность: >82%;

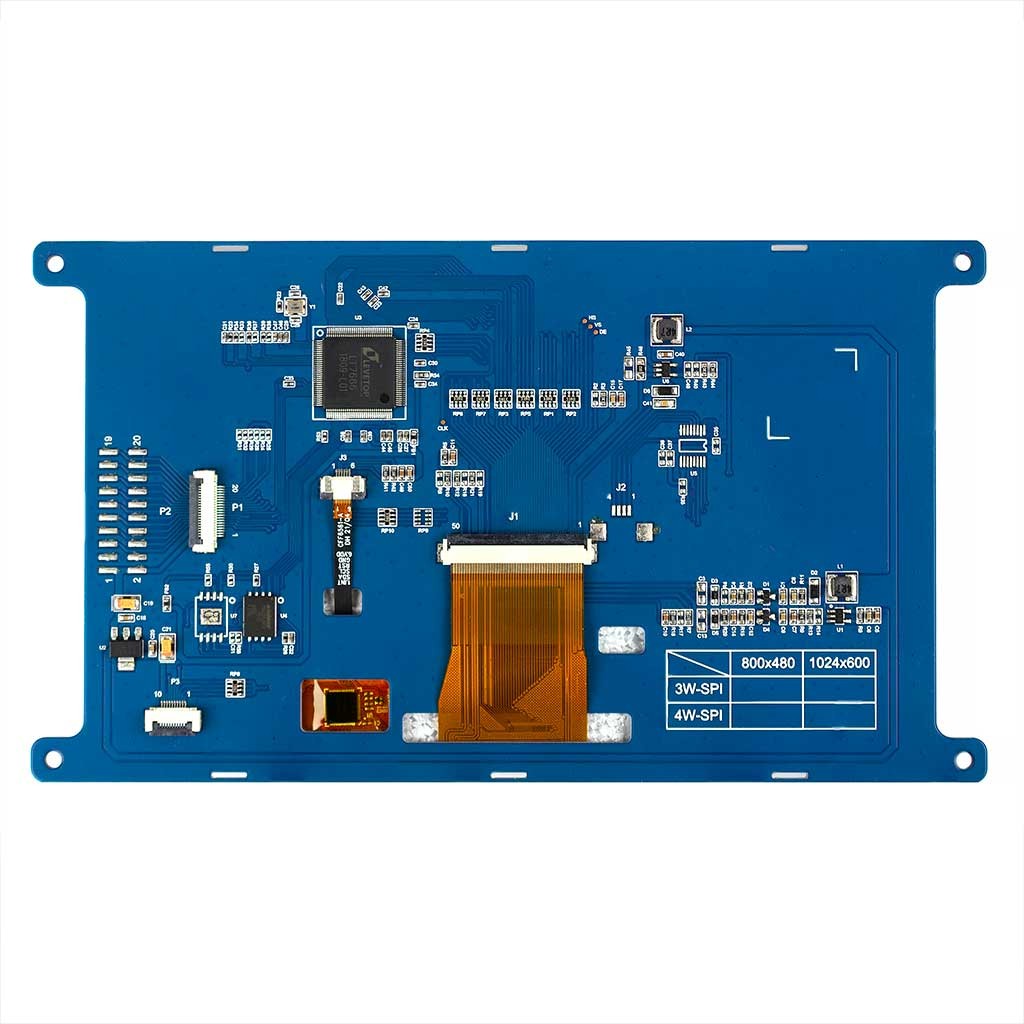

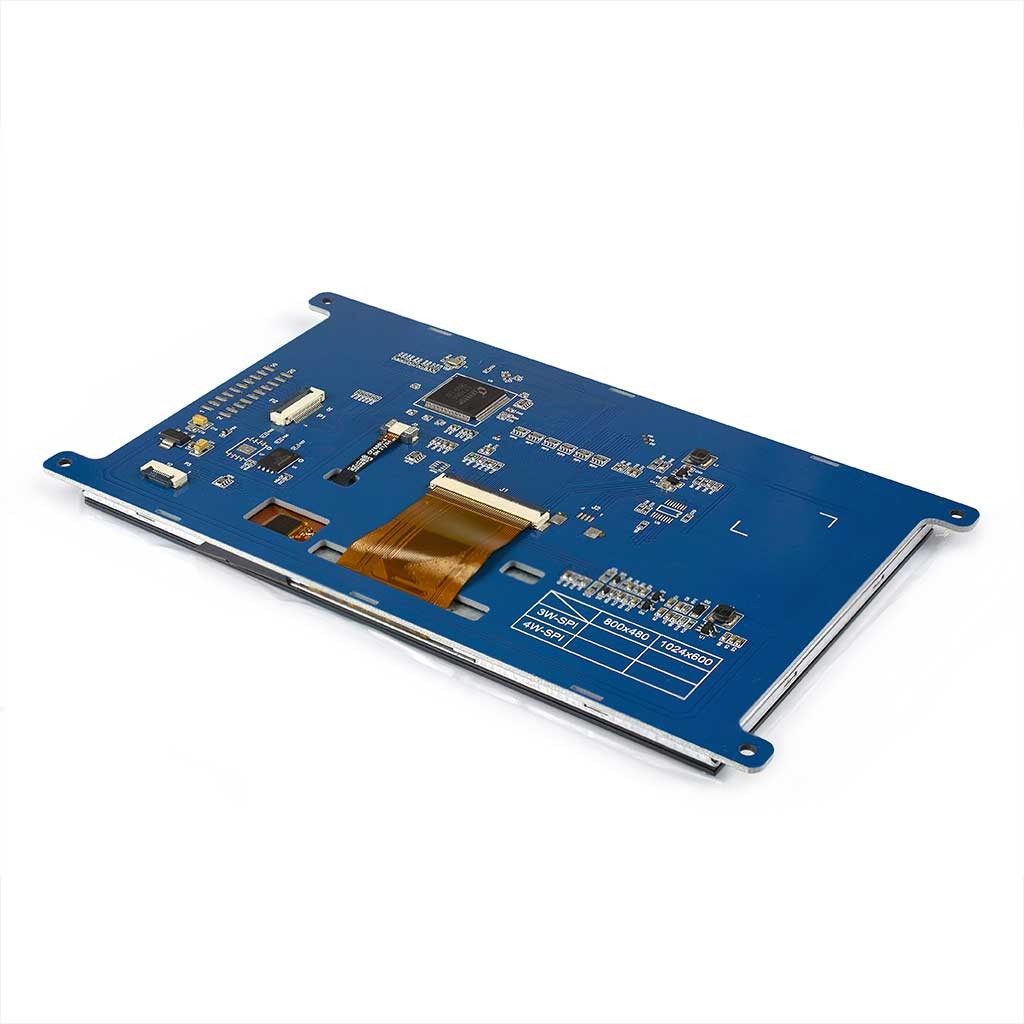

• Коммуникационный интерфейс;
• P1, разъём FFC/FPC 20 контактов с шагом 0.5 мм;
• P2, группа из 20 контактных площадок с шагом 2.54 мм;
• P3, разъём FFC/FPC 10 контактов с шагом 0.5 мм;
• Размеры модуля: 185.0 х 105.0 х 7.98 мм;
• Температура эксплуатации: -20°C...+70°C;

Назначение выводов 20-контактного интерфейса P1, P2 экранного модуля WKS70WSV016-WCT




№ контакта	Обозначение	Назначение	Описание
1-2	VCC5V	Питание	Входное напряжение модуля 5 В
3-4	GND	Питание	Общий ноль
5	LCD_CS	Вход	Выбор микросхемы для 4-проводного последовательного SPI-интерфейса
6	LCD_MOSI	Вход	Входящие данные 4-проводного последовательного SPI-интерфейса
7	LCD_SCLK	Вход	Тактирование 3/4-проводного последовательного SPI-интерфейса
8	LCD_INT	Выход	Внешнее прерывание на хост, готовность передачи данных в MCU
9	LCD_RST	Вход	Cигнал сброса LCD, активен на низком уровне
10	LCD_MISO	Выход	Исходящие данные 4-проводного последовательного SPI-интерфейса Двунаправленные данные 3-проводного SPI-интерфейса
11	CTP_INT	Выход	Cенсорная панель. Внешнее прерывание на хост
12	CTP_SCL	Вход	Cенсорная панель. Сигнал тактирования I2C
13	CTP_SDA	Вход/Выход	Cенсорная панель. Ввод/вывод данных I2C
14	CTP_RST	Вход	Cенсорная панель. Внешний сигнал сброса, активен на низком уровне
15	NC	-	Нет подключения
16	GND	Питание	Общий ноль
17-19	NC	-	Нет подключения
20	GND	Питание	Общий ноль

Назначение выводов 10-контактного интерфейса SPI-флеш памяти P3 экранного модуля WKS70WSV016-WCT




№ контакта	Обозначение	Назначение	Описание
1	SF_CLK	Вход	Сигнал тактирования
2	SF_DI	Вход	Входящие данные
3	SF_DO	Выход	Исходящие данные
4	SF_CS	Вход	Выбор микросхемы
5	LCD_RST	Вход	Cигнал сброса LCD, должен быть стянут на низкий уровень
6	GND	Питание	Общий ноль
7-8	NC	-	Нет подключения
9-10	3,3V	Питание	Входное напряжение SPI-флеш памяти 3,3 В

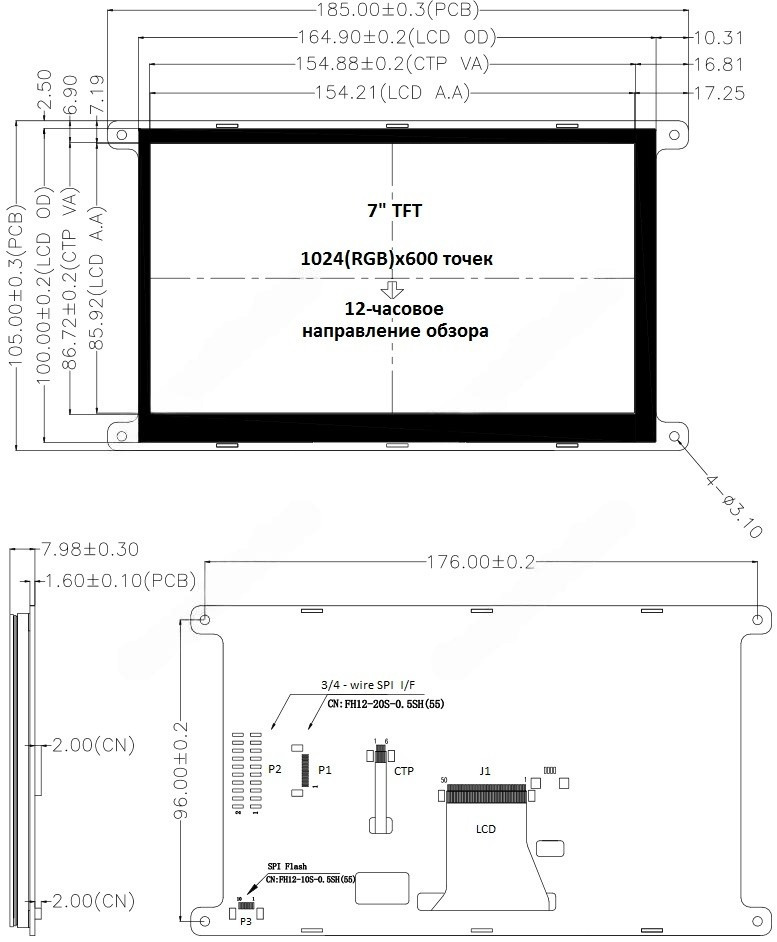

Физические размеры модуля, мм






Документация модуля с экраном 7" WKS70WSV016-WCT



1. Спецификация модуля WKS70WSV016-WCT (англ., PDF);
2. Приложение к спецификации WKS70WSV016-WCT (англ., PDF);
3. Графический контроллер LT768x (zip-архив);
4. Контроллер сенсорной панели FT5426 (англ., PDF);
5. Библиотека для работы с мобильными процессорами MTK, Qualcomm, Spreadtrum (rar-архив);
6. Флеш-память W25Q256JV (англ., PDF);
7. Библиотека программирования WKS70WV016-WCT для платформы STM32 (zip-архив);

------------------
