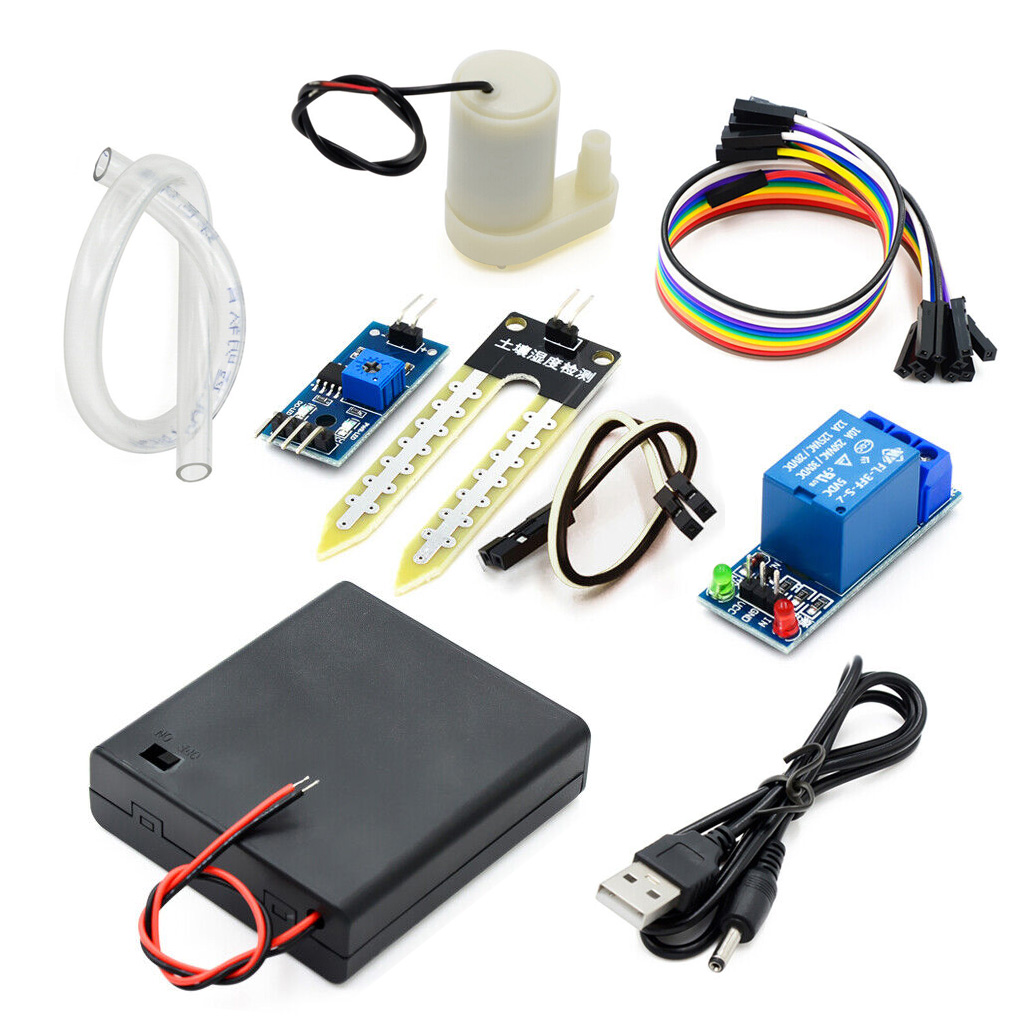

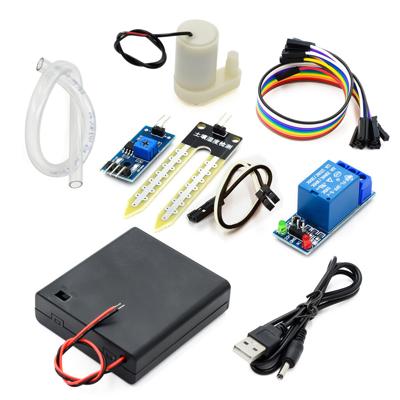

Комплектация набора*

*Состав набора может быть изменён производителем без дополнительного уведомления.

Освободите себя от ежедневной траты времени на полив домашних цветов, растений, рассады с зеленью, или даже отдельных посадок декоративных овощей с помощью простого набора для самостоятельной сборки "Автоматический полив растений". Электронный конструктор состоит из минимума объединяемых вместе радиодеталей, и позволяет за пару вечеров своими руками соорудить упрощённый вариант полностью работоспособной системы автоматизированного контроля за состоянием влажности почвы и её своевременного полива водой. Модель автополива идеально подходит для круглосуточного наблюдения за ёмкостями небольшого размера с обычным земляным грунтом.

Конструктор рекомендован для детей и взрослых в возрасте от 10 лет и старше. В составе конструктора полностью отсутствуют какие-либо программируемые и иные контроллеры управления. Набор искуственной ирригации собирается без пайки, простыми проводными соединениями. Все его компоненты запитываются от произвольного источника постоянного 5-вольтового напряжения с выходным током не менее 0.4А — это любые устройства или сетевые адаптеры с USB-выходом, различные виды бытовых батарей или аккумуляторов с соответствующими электрическими параметрами. Конструктор укомплектован кабелем USB-DC5525 и батарейным отсеком со встроенным выключателем для 4-х ААА (1,5В R6/LR6) элементов, обспечпечивая большую совместимость в подборе источника питания.

Как устроена и работает система автополива

Система автополива включает две взаимосвязанные электрические цепи управления и исполнения. К управляющей части относится аналоговый вилочный датчик влажности почвы, соединённый с компаратором LM393. Уровень содержания влаги в почве влияет на способность прохождения электричества между электродами вилочного сенсора, изменяя величину его сопротивления. Компаратор сравнивает аналоговое напряжение датчика влажности с величиной установленного порога, предварительно отрегулированного вручную однооборотным подстроечником, и формирует на цифровом выходе высокий или низкий логический сигнал. Затем сигнал передаётся в исполнительную часть устройства.

Исполнительная часть принимает сигнал управления на вход электромеханического реле. Низкоуровневый сигнал заставляет переключиться выход релейного модуля из исходного состояния ("покоя") в активное состояние, замыкается цепь питания маломощного насоса, погруженного в воду. Электрическая помпа со встроенным  мотором создаёт напор в поливочном шланге и перекачивает воду в грунт с растениями. Высокоуровневый сигнал от компаратора останавливает полив, релейные контакты цепи питания помпы размыкаются.

Схема соединения модулей в систему автоматической ирригации почвы
