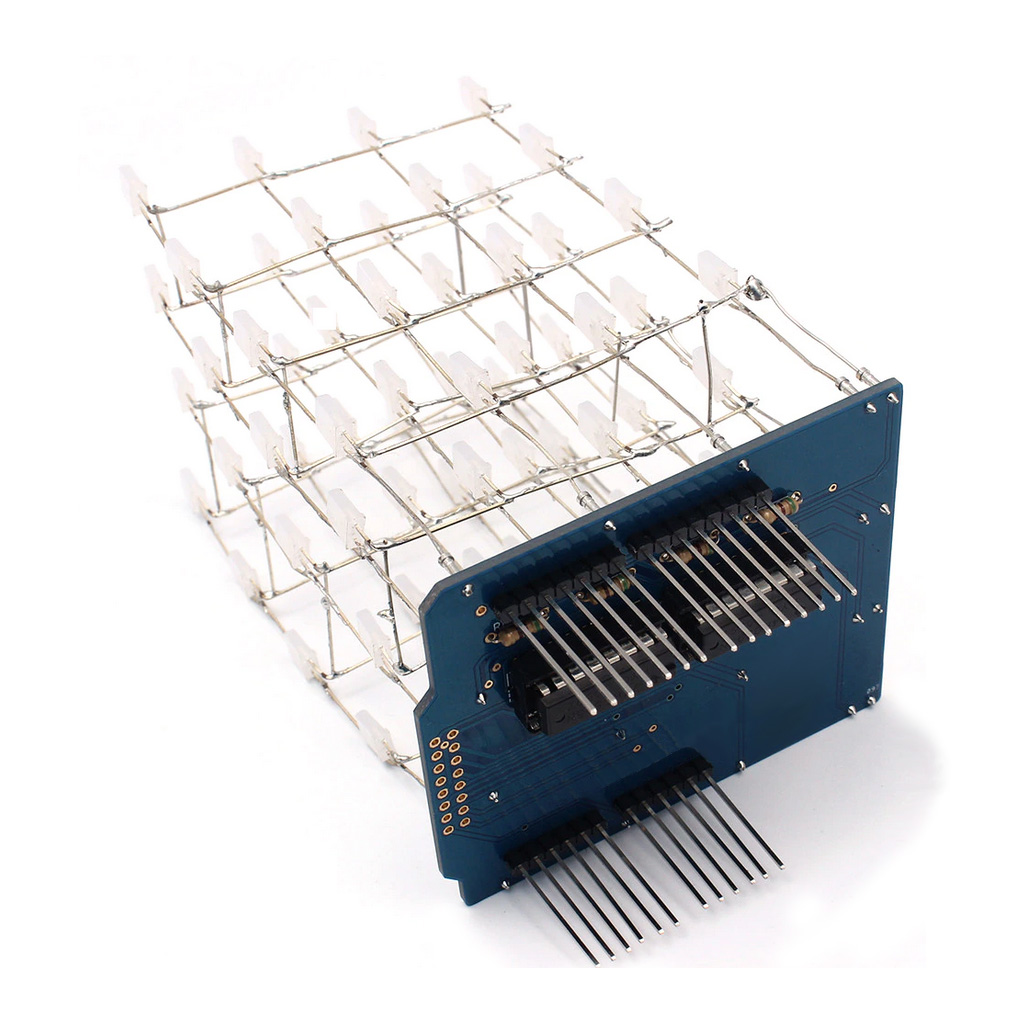

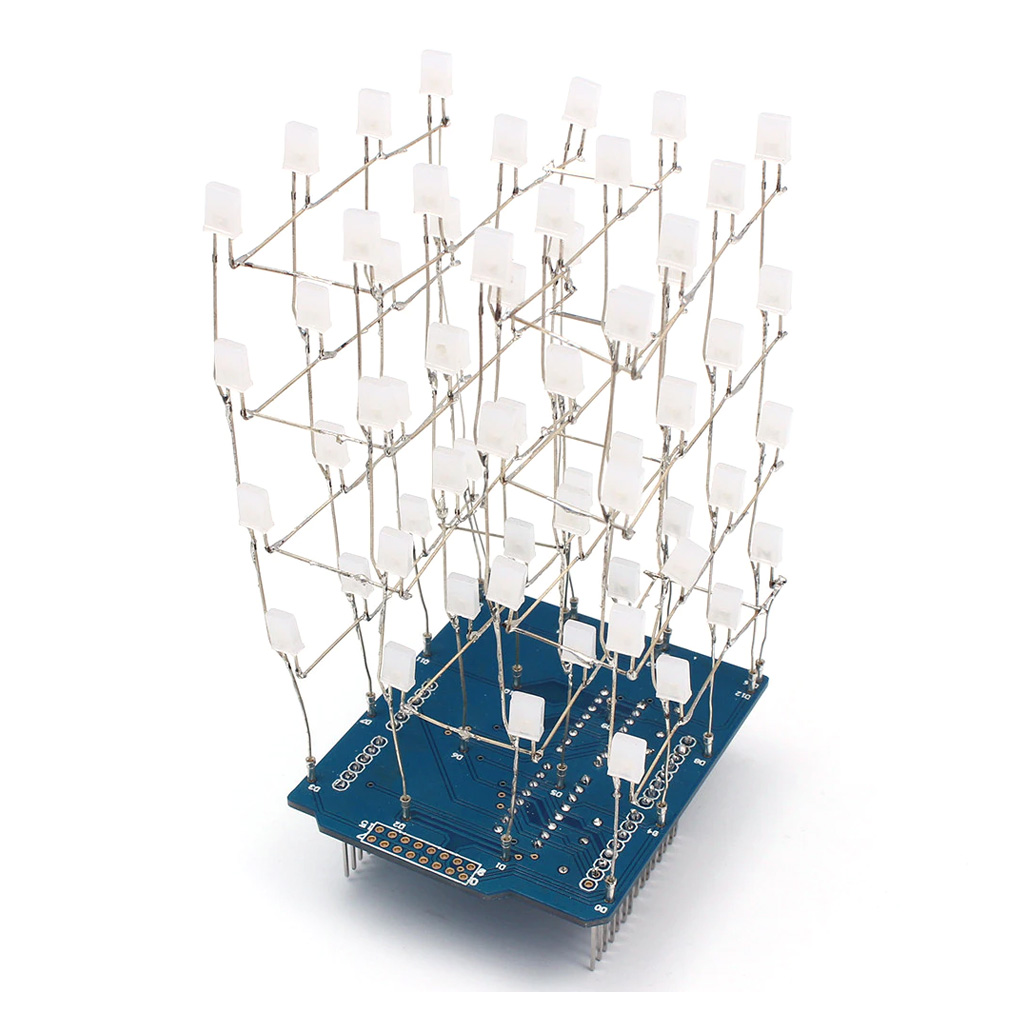

4x4x4 LED Светодиодный куб 3D для Ардуино. Набор для пайки сделай сам DIY

Набор для самостоятельной сборки "4x4x4 Светодиодный куб 3D" от команды ICStation Team, позволяет создавать любые мультимедийные приложения, способные демонстрировать разнообразные объёмные визуальные эффекты: вспышка, затухание, вращение, качение и др. Конструктор разработан в форм-факторе модуля расширения Arduino UNO, и не рассчитан на самостоятельное функционирование без использования совместимого управляющего контроллера (приобретается отдельно). В 5-вольтовой схеме трёхмерного светодиодного кубика, состоящего из 64 синих светодиодов плоской прямогульной формы 5мм, применяются микросхемы расширения цифровых портов на сдвиговых регистрах. Они распределяют напряжение по 20 сигнальным линиям LED-куба, задействуя для этого сокращенное до 8 количество контактов ввода-вывода программируемого контроллера.

Конструирование трёхмерного светодиодного кубика основано на поэтапном монтаже 4 отдельных слоёв, состоящих из двухмерных массивов 4х4 светодиодов, в последствии объединяемых вместе в одну общую цепь питания и управления. Сборка каркаса 3Д светодиодного куба потребует самостоятельного изготовления дополнительных удерживающих конструкций из сторонних материалов, призванных одновременно помочь и значительно упростить спайку проволочных выводов диодов в ровную двухмерную сетку каждого из 4 слоёв. В конструкторе среднего уровня сложности, для достижения наиболее правильной геометрической формы каркаса со множеством точек спайки, необходимы в равной степени внимание, аккуратность и терпение.

Технические характеристики

Комплектация

Состав набора может быть изменён производителем без дополнительного уведомления.

Электрическая принципиальная схема платы расширения

Техническая документация

1. Подробная инструкция со сборкой и примерами программирования для трёхмерной модели куба LED CUBE 4X4X4 расширение Arduino Uno (RAR-архив);
