Хотите попробовать свои силы в картографии для Helium Network — молодой и перспективной блокчейновой сети, самостоятельно осуществлять мониторинг её покрытия? Создайте ваш собственный узел Helium Mapper из готовых решений платформы WisBlock. Примите участие в продвигаемом сообществом проекте Helium Mapper и поддержите его активных участников. Ключевая цель проекта Helium Mapper — сбор и предоставление информации о эффективности зон покрытия для узлов (конечных устройств LoRaWAN) внутри контролируемой пользователями децентрализованной беспроводной радиосети дальнего действия Helium Network, невероятно активно развивающейся в соседствующих и заокеанских зарубежных странах (уже охватывает многие регионы США, Европы, Юго-Восточной Азии и др.)

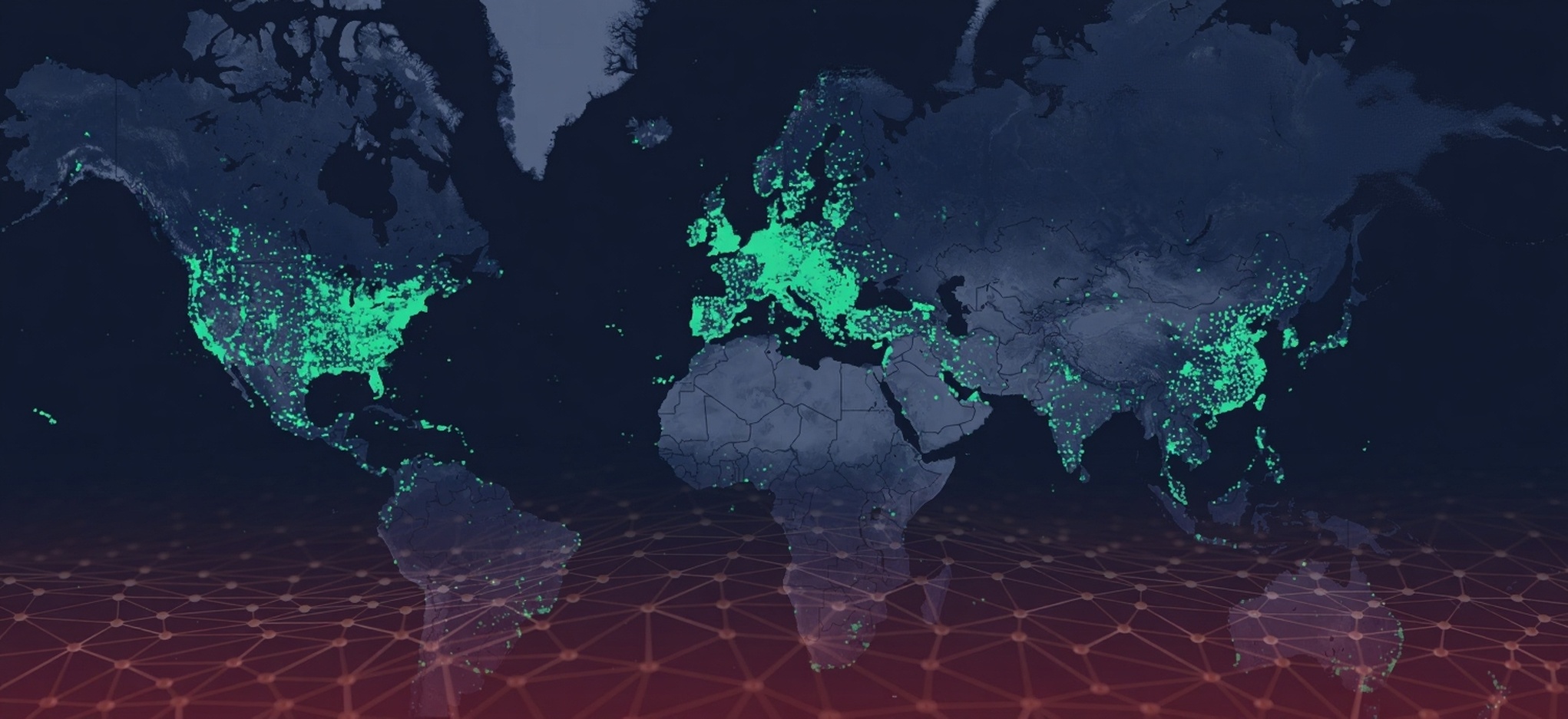

Станьте новым участником сети Helium, научитесь очень легко и просто зарабатывать на своём персональном LoRaWAN-оборудовании, даже с минимальными вложениями. Мировая карта покрытия Helium Network доступна на сайте mappers.helium.com. На карте вы сможете найди маркеры-гексы — серые шестигранники, отображающие регионы с развёрнутым одним или несколькими точками открытого доступа к сети Helium Network, подобно таким же зелёным маркерам в обозревателе Helium Explorer. В добавок, зелёные кликабельные шестригранные регионы обозревателя Helium Explorer содержат аналитические данные для развёрнутых в выбранном секторе узлов, а их количество демонстрирует территориальный охват радиопокрытия, доступное для выбранного региона.

Картограф Helium Mapper является законченным маломощным приёмопередающим устройством с функцией GPS, занимающееся сбором и отправкой технической и геолокационной информации в облачный аналитический сервис Helium Network. Устройство использует технологию модуляции LoRa с многоуровневым коэффициентом расширения, обеспечивающую низкоскоростное вещание на чрезвычайно большие расстояния в сетях LoRaWAN. Когда находящаяся в области досягаемости картографа Helium Mapper точка доступа Helium получает пакеты, консоль Helium Console пересылает некоторые данные, такие как индикатор уровня принимаемого сигнала (RSSI) и отношение сигнал-шум (SNR), в облачный сервис Helium Mappers API. Чем выше показатель индикатора RSSI (значение ближе к нулю), тем более качественным считается сигнал. Высокое значение SNR указывает на преобладающую чистоту полезного сигнала, тогда как отрицательное число SNR представляет зашумленный помехами сигнал. Затем облачная часть Helium Mappers API выполняет некоторые проверки наподобие запроса "доказательства покрытия", подтверждающее физическое расположение точки доступа по сообщениям от близлежащих точек доступа. После успешной проверки, Helium Mappers API закрашивает на карте новый зёленый шестиугольный маркер, или обновляет ранее существующий маркер последней информацией. На Helium Discord Server имеется канал #mappers, где вы найдёте подробные обсуждения проекта, помощь по устранению неисправностей, а также другие альтернативы оборудования. Кроме того, вы вполне можете заслужить и получить роль картографа.

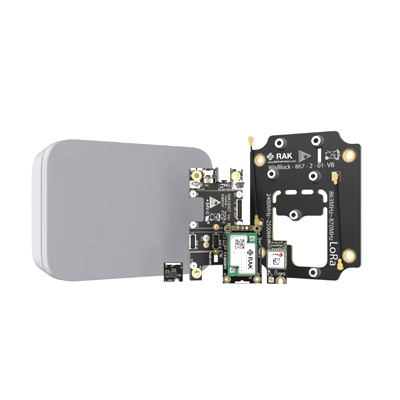

Если у вас имеется какой-либо из наборов Helium Developer Kit или WisBlock Connected Box, значит вы уже располагаете всеми базовыми компонентами для создания вашего первого картографа Helium Mapper! В состав Helium Mapper Kit 2 включено всё необходимое для сооружения картографа Helium Mapper за короткое время. Модули WisBlock Core фабрично прошиты программным обеспечением Helium Mapper. Вам останется лишь собрать устройство, следуя специально подготовленному руководству, и настроить соединение с консолью Helium Console.

Важная информация: элементы питания не входят в комплектацию набора картографа Helium Mapper Kit 2. Источником рабочего напряжения может служить любая встроенная в корпус батарея 3.7В соответствующего размера и ёмкости. А также поступающая через 4-контактный силовой разъём от внешнего источника электроэнергия.

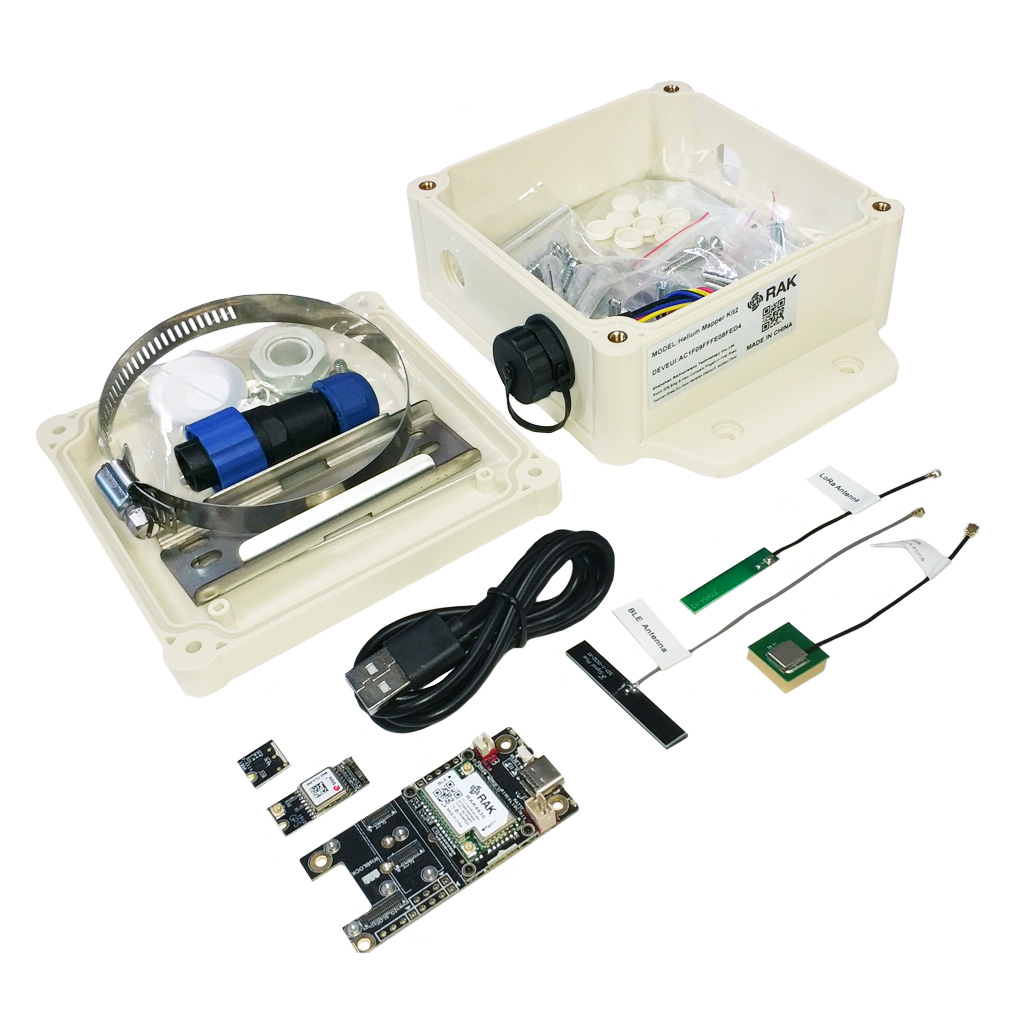

Комплектующие набора "Картограф Helium Mapper EU868 LoRaWAN в корпусе RAKBox-B4" (Helium Mapper Kit 2 SKU A15051)

Программное обеспечение

1. Исходный код прошивки Helium Mapper для PlatformIO (совместимо с Arduino IDE);

Техническая литература

1. Аппаратная часть Helium Mapper. Инструкция по сборке и настройке;
2. Уличный корпус Helium Mapper. Инструкция по сборке и монтажу;
3. Проект Hellium Mapper на сайте открытой платформы разработчиков GitHub;
