RAK Hotspot Miner V2 — компактный многоканальный сетевой шлюз со встроенной технологией Helium LongFi. Устройство одновременно поддерживает проводную и беспроводную связь в спецификациях WiFi WLAN/WAN, Bluetooth BLE и LoRaWAN. Полностью готовый к эксплуатации с первого включения, точка открытого доступа и криптомайнер RAK Hotspot V2 позволяет возводить индивидуальные коммуникационные узлы и обеспечивать с их помощью новые зоны покрытия для разростающейся по всему миру пользовательской сети Helium Peoples Network. А также шлюз Hotspot V2 предлагает простой и эффективный способ заработка бонусов в форме жетонов-токенов криптовалюты Helium за предоставление свободных эфирных каналов связи в стандарте LongFi.

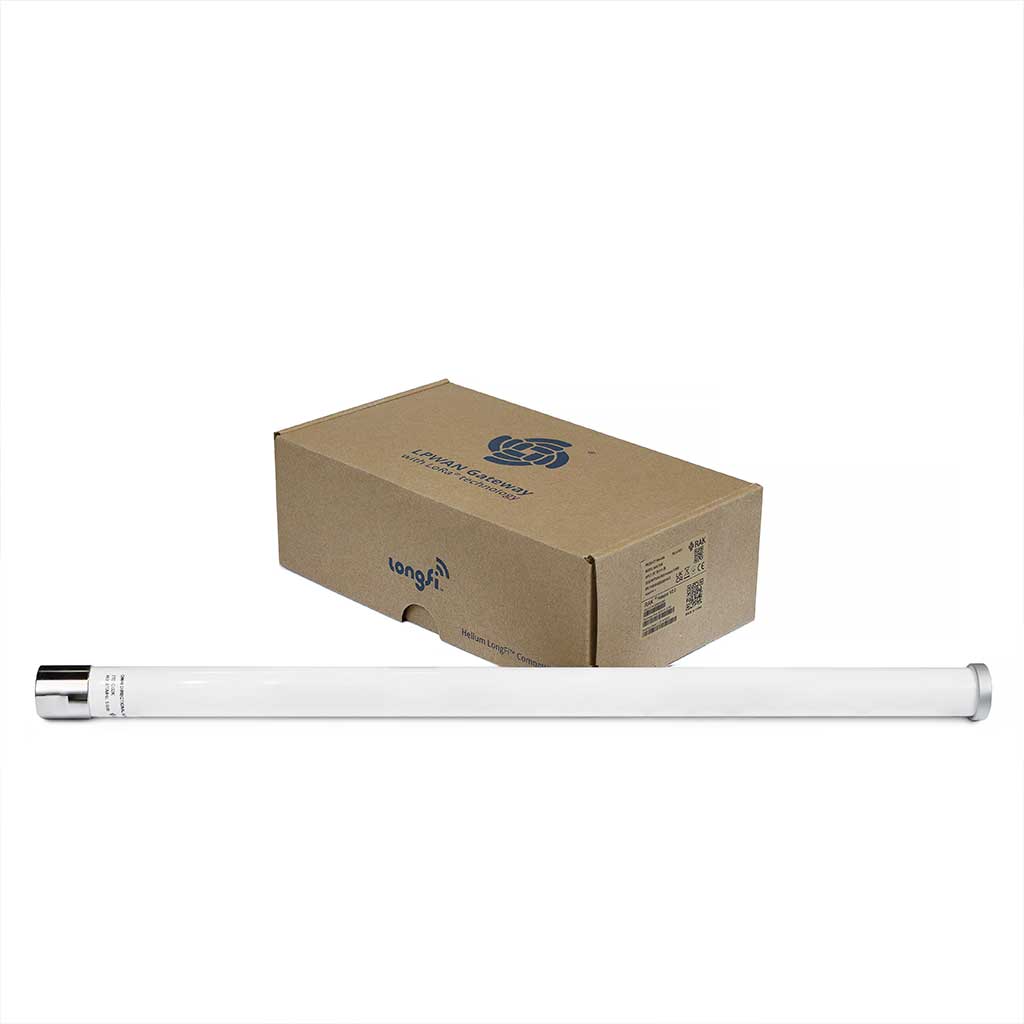

Уличное развёртывание узла LongFi приоритетно в целях достижения оптимального покрытия, приводящее к увеличению получаемого LoRa-узлом вознаграждения в сети Helium Network. Комплект Outdoor Bundle RAK Hotspot Miner V2 разработан для установки на антенную мачту, специализированную для монтажа узлов и станций беспроводного телерадиовещания, с её расположением на крыше здания или в открытом поле. Криптомайнер Hotspot V2 инсталлируется в прочный, влагонепроницаемый алюминиевый корпус, надёжно защищающий электронное оборудование от агрессивной уличной среды. Входящие в набор вспомогательные PoE-сплиттер и PoE-инжектор исключают необходимость выделения и подведения отдельной силовой линий с напряжением питания, если подобное условие крайне затруднительно или попросту невыполнимо.

Ключевые особенности шлюза RAK Hotspot V2

Технические характеристики

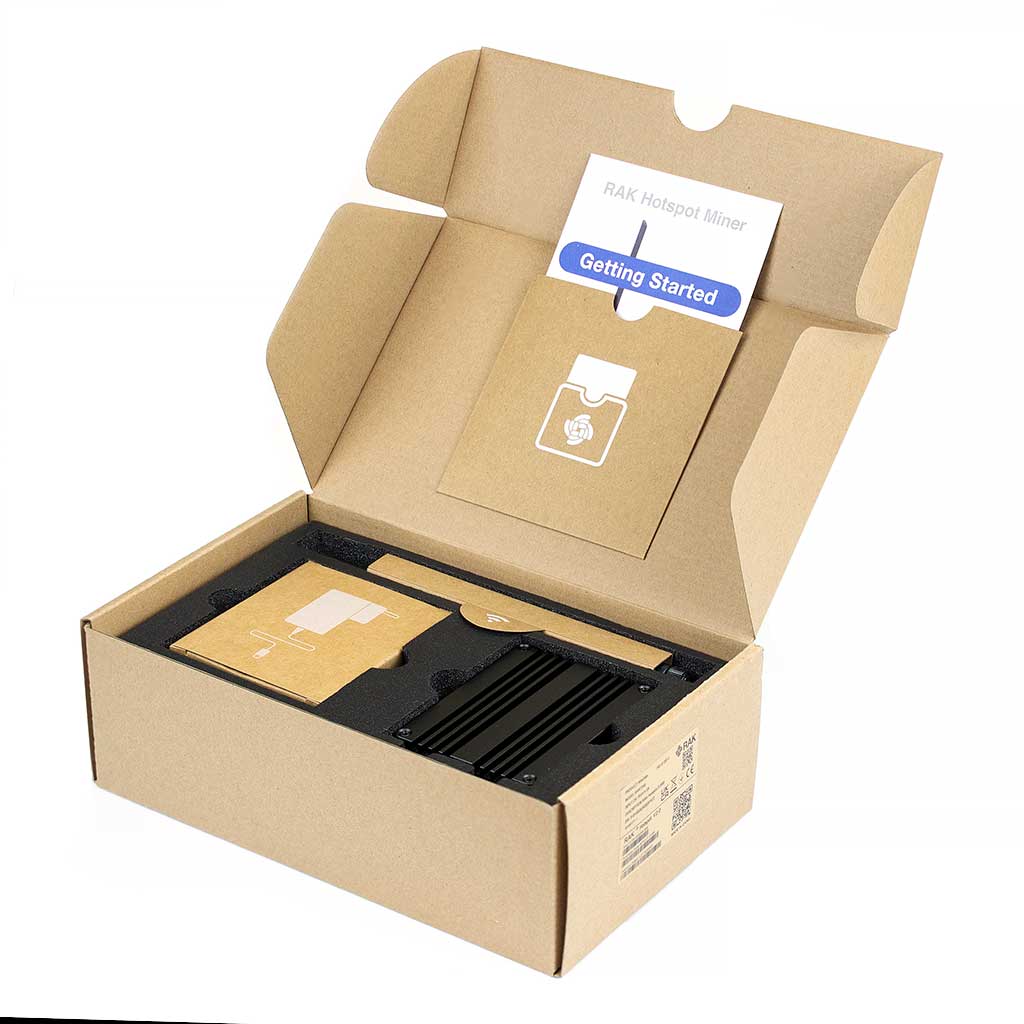

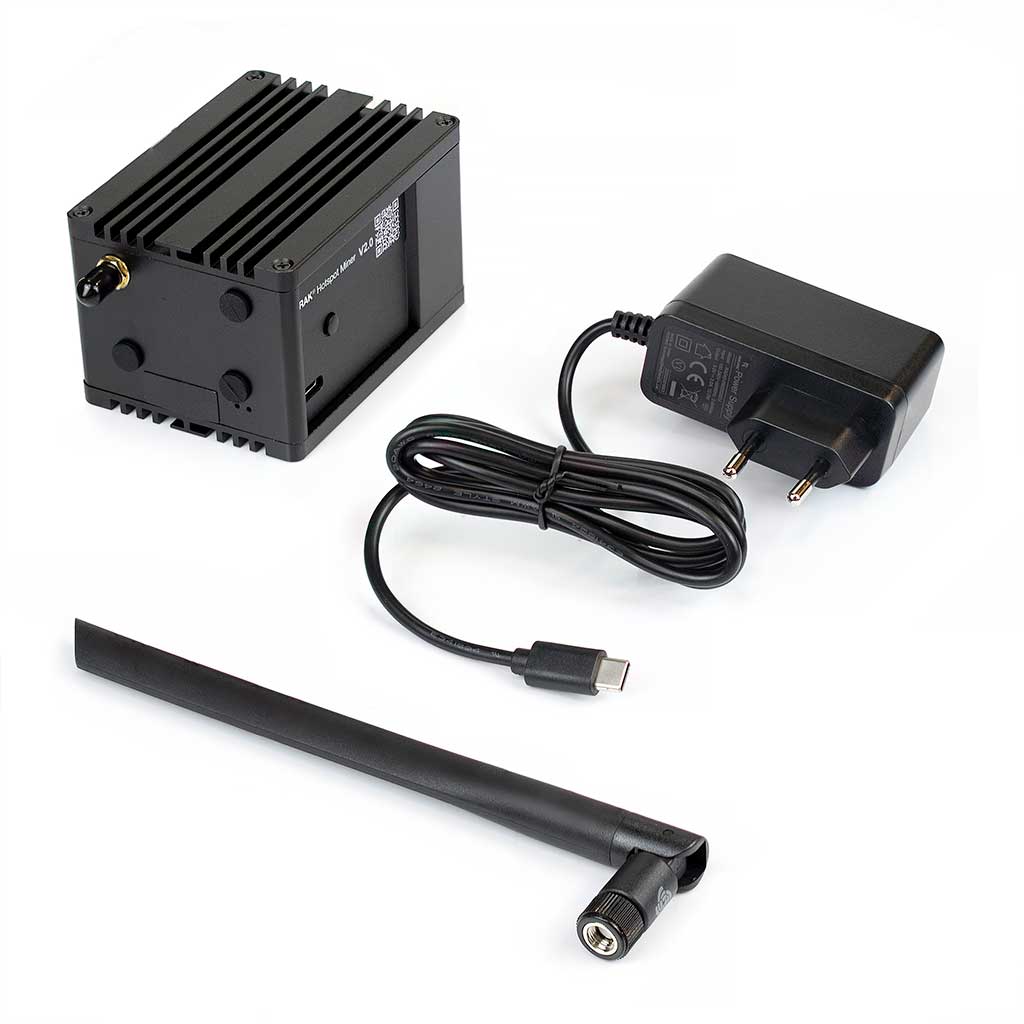

Комплектация

Технология LongFi для сетей Helium Peoples Network

На волнах революционного технического прогресса порой рождаются совершенно новые и удивительные технологии. Подтверждением тому считается разработанная специалистами Helium System Inc уникальная беспроводная технология связи на дальние расстояния LongFi, первостепенно ориентированная на ускорение развития и повсеместного расширения технической инфраструктуры в секторе современного маломощного низкоскоростного Интернета вещей (IoT). LongFi позиционируется в роли перспективного решения, предназначенного для быстрого, безабонентского доступа к глобальной сети любому участнику из любого места, находящегося в зоне действующего покрытия. Она представляет альтернативное средство коммуникации между независимыми датчиками, узлами, и другими совместимыми устройствами, часто с рассчитанным на длительный срок эксплуатации автономным питанием, способными самостоятельно осуществлять сессионное подключение к сети с целью передачи/приёма малообъёмных пакетов цифровой информации на большие расстояния - до 1.5 км в городских условиях с плотной застройкой, или до 15 км на открытой местности.

Helium LongFi базируется на запатентованной проприетарной технологии LoRa и обладает всеми её передовыми достоинствами. Технология LongFi неразрывно связана с сетями Helium Peoples Network, объединена с блокчейновой системой Helium, обеспечена собственной криптовалютой Helium Network Token (HNT) с возможностью майнинга, и поддерживает микротранзакции. Быстрорастущая в мировых мастабах инфраструктура радиопокрытия Helium Peoples Network возводится на недорогом, общедоступном абонентском оборудовании — точках доступа Hotspot (шлюзы-концентраторы LoRaWAN с аппартно-программной поддержкой LongFi), мощность потребления электроэнергии которых не превышает более 5Вт. Helium LongFi гарантированно вознаграждает токенами HNT владельцев точек доступа Hotspot за активность всех подключаемых IoT-устройств. Дополнительно в сети Helium Network применяется поощрительный криптовалютой HNT метод "доказательства покрытия", подтверждающий существование активного работающего шлюза с помощью систематически проводимых локационно-идентификационных процедур, выполняемых через соседние радиоузлы. При этом их удалённость от точки доступа Helium Hotspot должна составлять минимум 300 метров, образовывая указанным условием минимальную область радиопокрытия в сетях Helium Network.

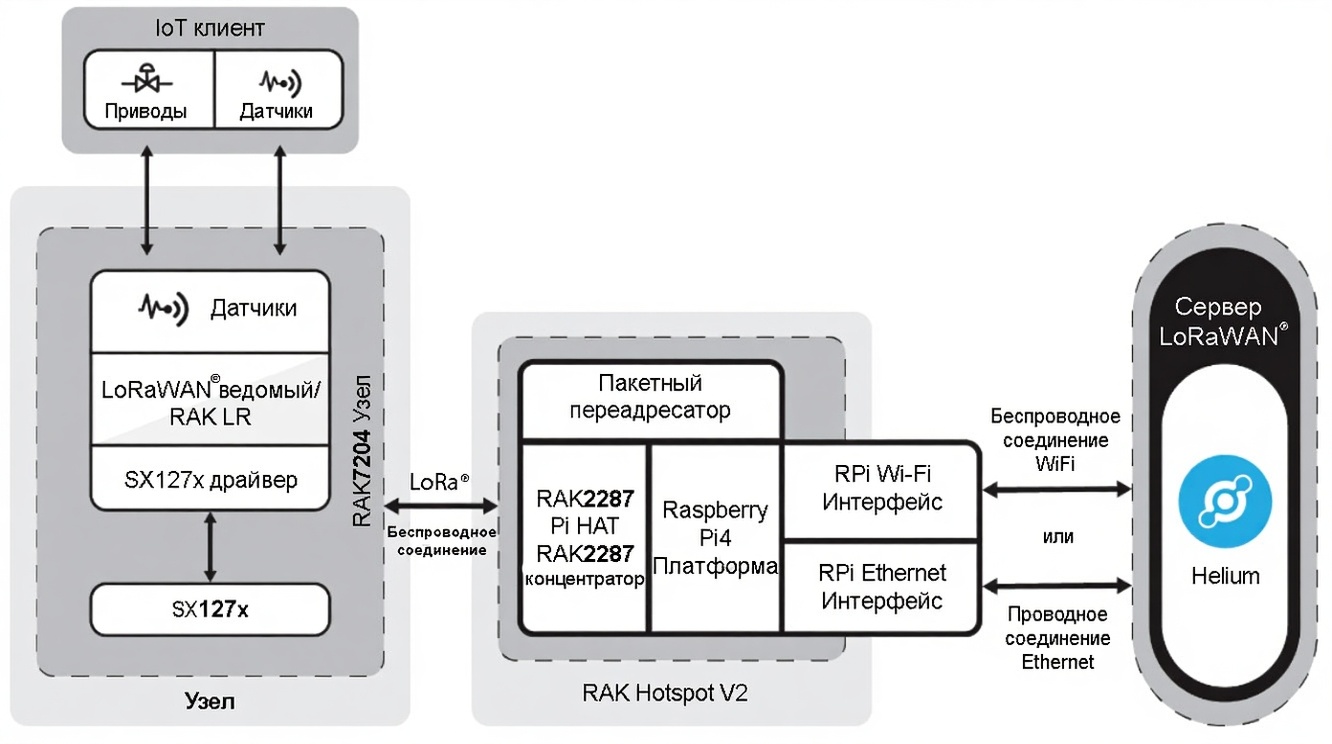

Блок-схема сетевого приложения со шлюзом Helium Hotspot V2 LoRa

Приведённая диаграмма отображает основной концепт конструкции LoRaWAN-системы RAK Hotspot V2. Радиопередатчик SX1302 во встроенном модуле RAK2287 служит связующим звеном для всех независимых устройств IoT, использующих радиокоммуникацию на основе технологии модуляции сигнала LoRa. Представленный образец схемы связи с интеграцией RAK Hotspot V2 может принимать и передавать радиосообщения. Обработка радиопакетов LoRa на уровне высокоуровневых протоколо-зависимых задач, выполняется встроенной хост-системой (Raspberry Pi). Полученные и обработанные пакетные радиосообщения LoRa передаются на сервер LoRaWAN.

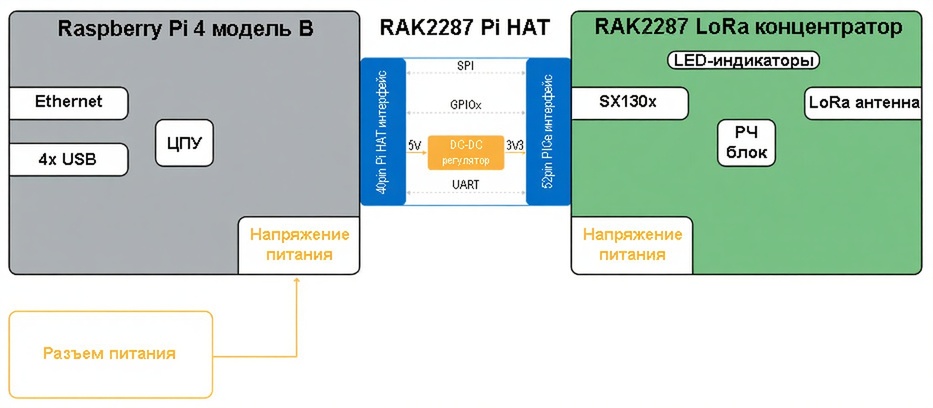

Архитектура конструкции узла беспроводной связи LongFi RAK Hotspot V2 Helium HNT

Конструкция модели LoRa-шлюза RAK Hotspot V2, вещающего в безлицензионном диапазоне EU868, основана на самом современном и мощном специализированном железе, установленном в металлическом корпусе с обновлённым дизайном. Роль вычислительного ядра в многоканальном шлюзе возложена на высокопроизводительный компактный одноплатный компьютер Raspberry Pi 4B, управляемый Linux-подобными ОС. Встроенный в RAK Hotspot V2 модифицированный модуль дальней радиопередачи RAK2287 WisLink концентратора LoRaWAN в диапазоне EU868 отличается от своей полноценной версии отсутствующим чипом GPS-приёмника. Концентратор LoRa соединён с компьютером RPi через HAT-расширение RAK2287 WisHat преобразователя 40-контактных разъёмов PCIe-GPIO, и содержит в себе чип с движком обработки цифровых сигналов SX1302 от Semtech. RAK2287 способен принимать до 8 пакетов LoRa с различными коэффициентами расширения спектра, и оснащён массивным теплоотводящим радиатором, способствующим улучшению производительности системы.

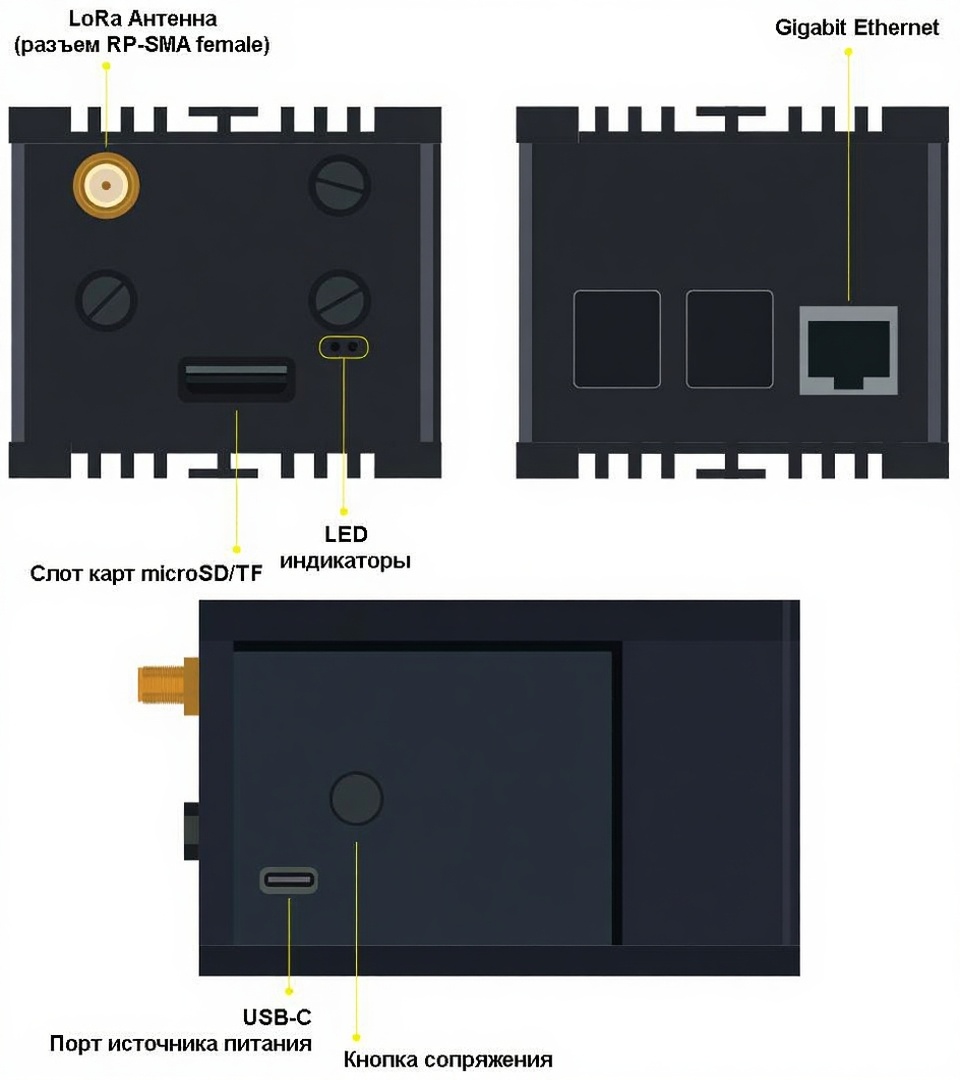

Интерфейсы LoRa шлюза-концентратора RAK Hotspot V2 для Helium Network

RAK Hotspot V2 шлюз LoRaWAN располагает двумя светодиодными индикаторами, красным и зелёным:

Инструменты настройки и управления RAK Hotspot V2 криптомайнером HNT

Конструкция точки доступа-криптомайнера Helium Network RAK Hotspot V2 по умолчанию не предусматривает наличие физических интерфейсов подключения внешнего оборудования (дисплеи, экраны, клавиатуры, манипуляторы, и т.д.) для настройки и управления интегрированным программным обеспечением. Любое взаимодействие со шлюзом LoRaWAN RAK Hotspot V2 реализовано исключительно через одноимённое специализированное приложение Helium Hotspot, свободно устанавливаемое на мобильное или стационарное устройство под управлением ОС Android или iOS. В приложении Helium Hotspot создаётся пользовательский аккаунт с привязкой одной или сразу нескольких точек доступа. Оно выступает виртуальным кошельком с высокой степенью защиты, имеющим функции совершения транзакций. В нём содержатся данные о текущем криптовалютном балансе и заработанных токенах HNT. Приложение можно найти самостоятельно, или загрузить его с этой страницы, просто просканировав соответствующий QR-код:

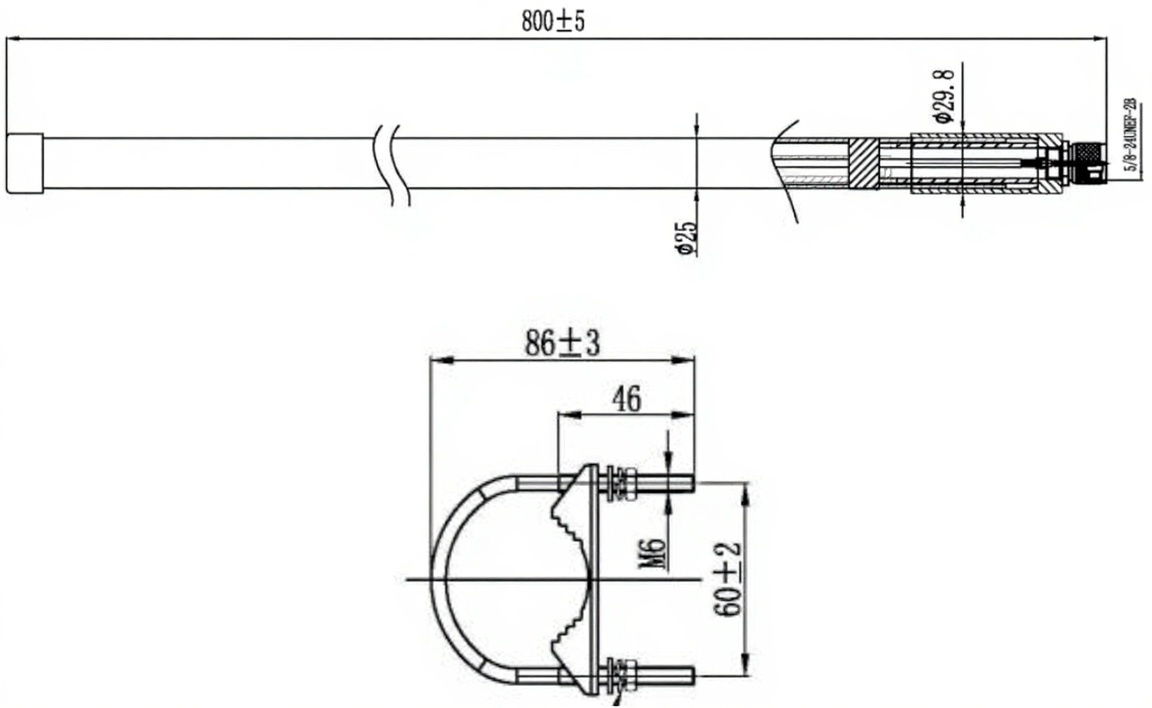

Спецификация уличной антенны LoRa 5.8дБи

Физические размеры RAK шлюз Hotspot V2 LoRa EU868, мм

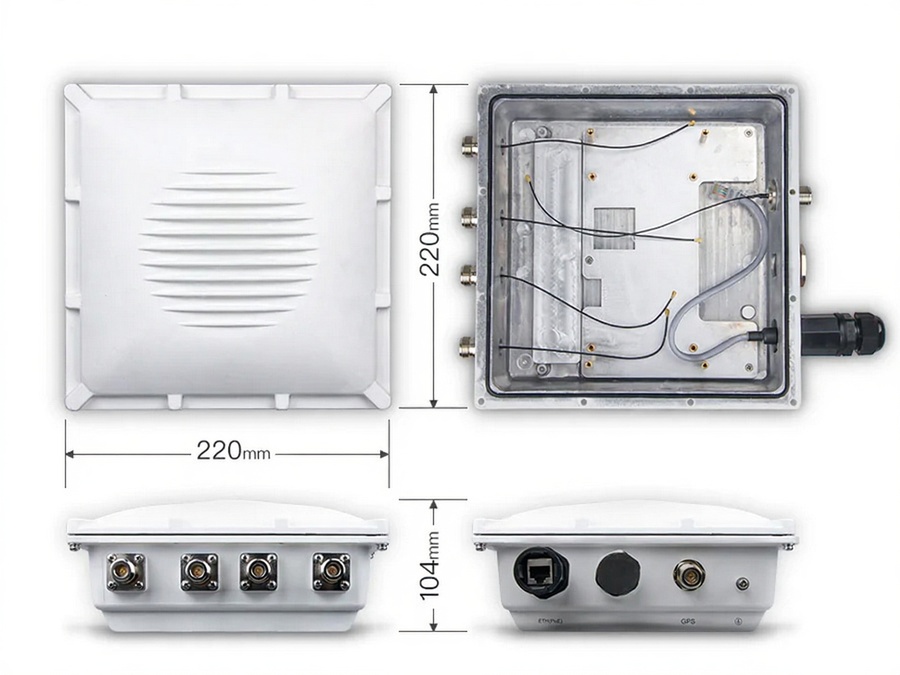

Физические размеры уличного корпуса, мм

Техническая документация

1. Спецификация стекловолоконной антенны 5.8дБи 860-930МГц (англ., PDF);
2. Результаты лабораторного теста стекловолоконной антенны 5.8дБи 860-930МГц (XLSX);

Сертификация продукта

1. Репозиторий сертификатов BSMI, CE, ERP, FCC, ISED, IMDA, KCC, NBTC, NCC, NTC, RCM, REACH, RoHS, SUBTEL, UKCA;
