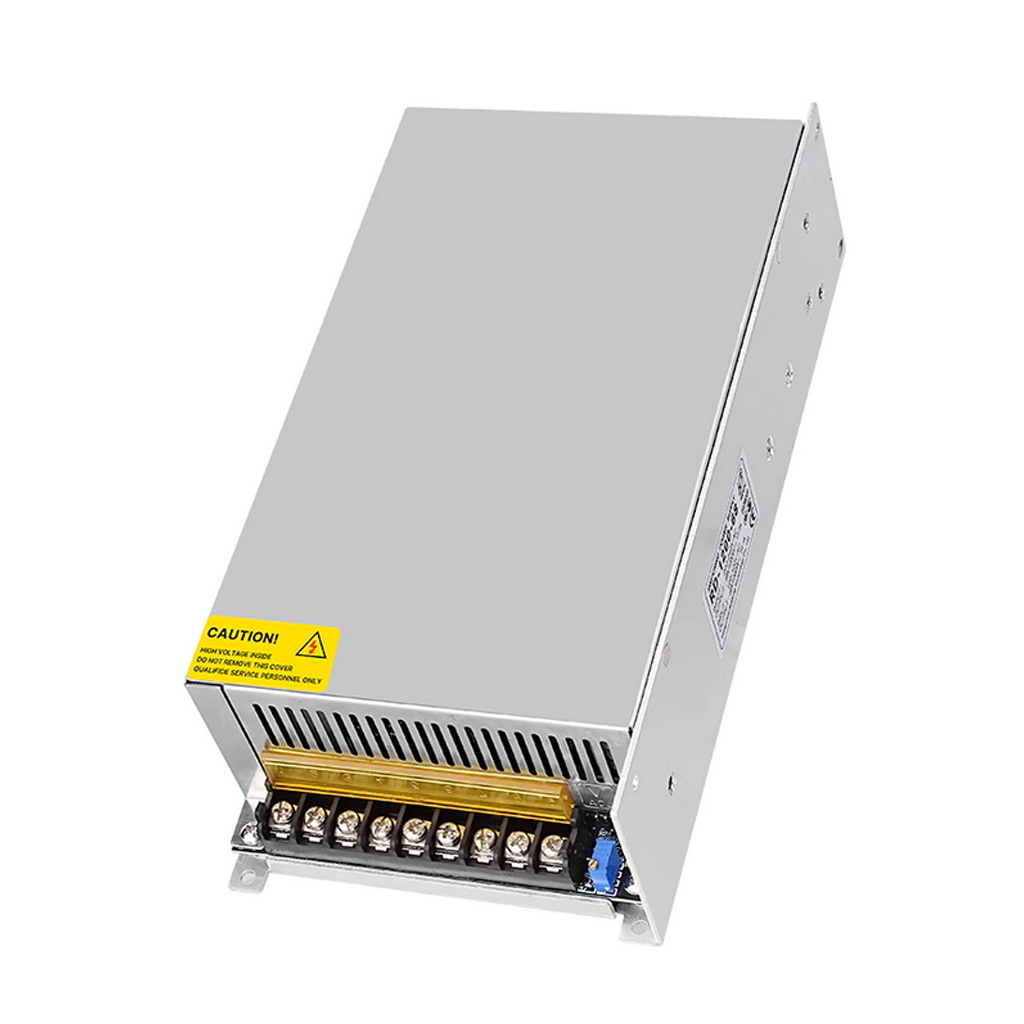

RUIDENG 1200W PSU Блок питания S-1200-68 AC-DC 110-220В/68В 17.7А

Код товара: CTTL16098

Блок питания RD-1200-68 принадлежит серии бюджетных решений от RuiDeng для широкого круга применения, собранных на базе высококачественный компонентов и выполненных в современном дизайне. Первичный источник RD-1200-68 идеально подходит для питания постоянным током мощного промышленного оборудования, для создания регулируемых лабораторных блоков питания с большим диапазоном выходного напряжения от 0 до 68В и током до 17.7А.

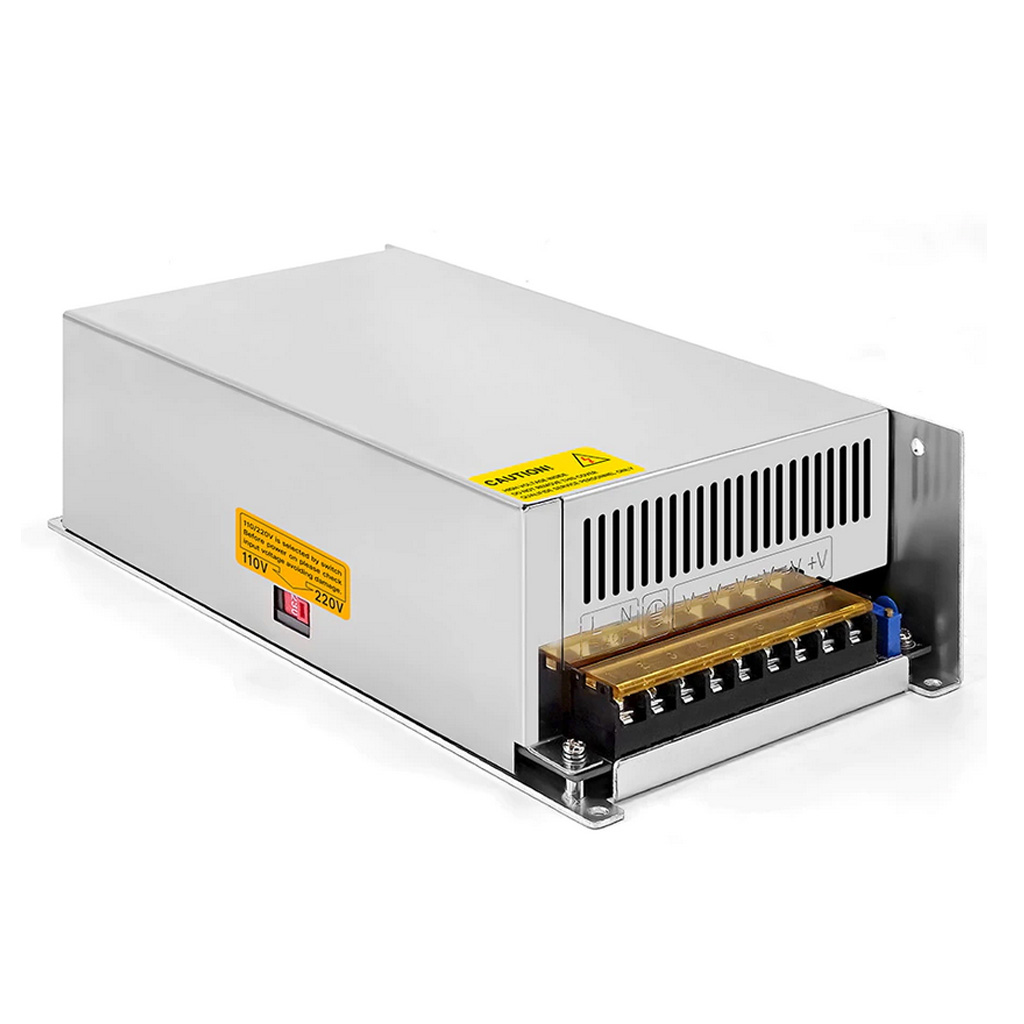

Импульсный AC-DC преобразователь RD-1200-68 может эксплуатироваться в большинстве стран земного шара, способен работать в общественных электрических сетях со 110-вольтовым напряжением переменного тока на частоте 60Гц в Американском и Японском регионах. А также в сетях с 220-вольтовым напряжением переменного тока на частоте 50Гц в Евроазиатском, Африканском, и Австралийском регионах. В составе источника питания присутствует ползунковый переключатель сетевых диапазонов 110В/230В, расположенный на боковой стороне металлического корпуса.

Преобразователь RD 1200W-68V обладает подстроечным резистором регулировки выходного напряжения в пределах 10% от номинального значения. Блок оснащён светодиодным индикатором визуального определения нормального рабочего состояния. В условиях обычного использования, преобразователь энергии RD-1200 PSU способен издавать еле слышимые высокочастотные шумы. Использование отдельного 2-ваттного резистора, предназначаемого для создания незначительной нагрузки на блок питания и подключенного к клеммам V+/V-, может помочь частично снизить или полностью устранить вырабатываемый шум.

Интерфейсы подключения источника питания RD-1200-68

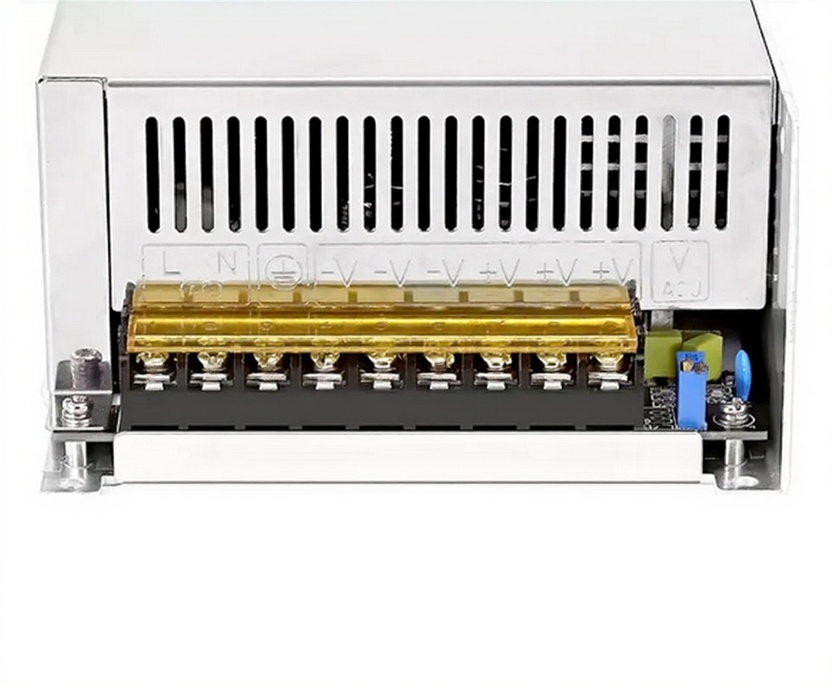

Интерфейс подключения источника питания RD-1200-68 к сети переменного тока и к нагрузке реализован в линейке винтовых клемм с откидной защитной крышкой, расположенный вдоль короткой стороны корпуса. Каждая группа контактов выходного напряжения плюсовой V+ и минусовой V- предлагает возможность одновременного подключения одной-двух-трёх параллельных цепей нагрузки. Вход преобразователя отмечен символами L и N, соответствующие фазовой и нулевой линий. Для отведения через общее заземление аварийно возникшее напряжение, в RD-1200-68 предусмотрен соответствующий вывод PE.

Встроенная защита

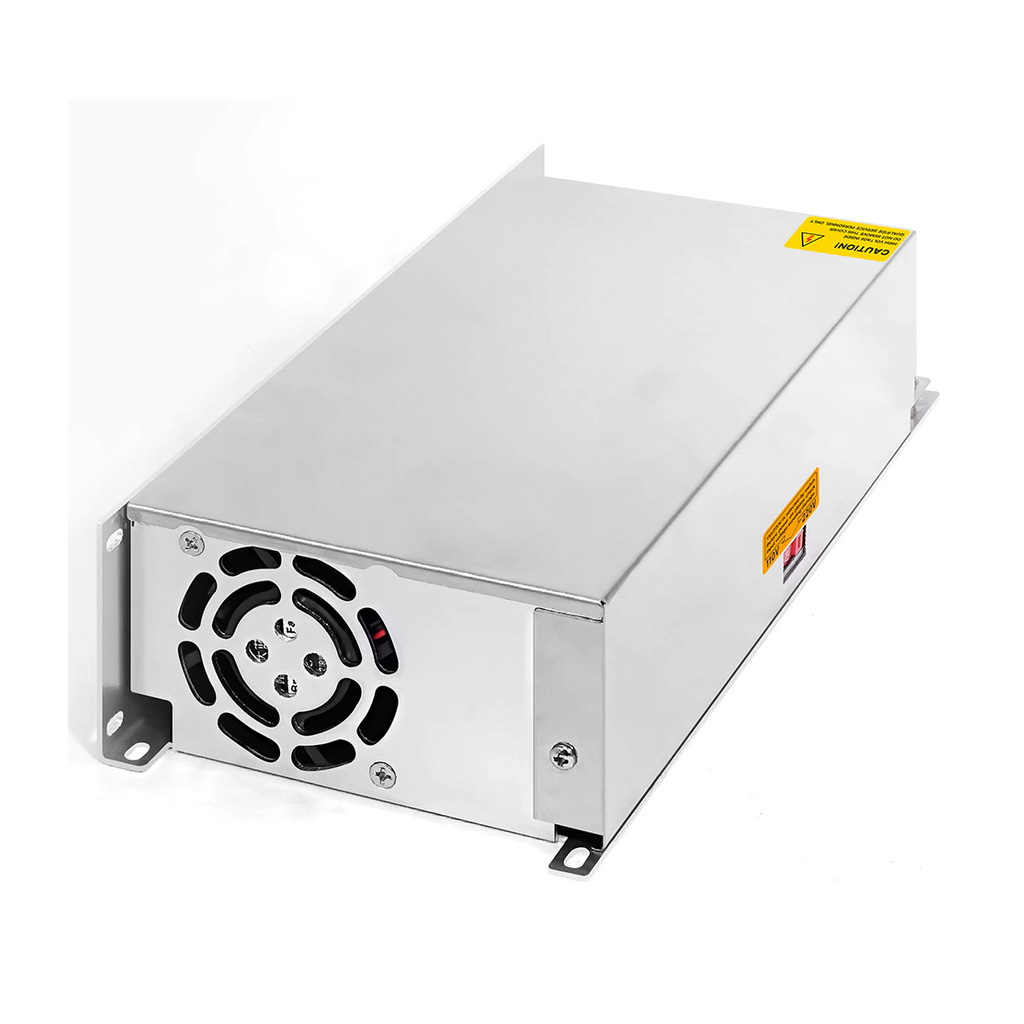

Блок RD-1200-68 надёжно защищён от перегрева персональной системой активного охлаждения компонентов. Встроенный термодатчик работает в паре с мощным и тихим вентилятором, запускающимся в рабочий режим на 70-градусной отметке. Моменты значительного перегрева свыше 85°C расцениваются системой как критическая ситуация, с последующим автоматическим отключением выходных клемм и обесточиванием линий нагрузки.

Импульсному источнику RD 1200W PSU не боится короткого замыкания и перегрузки более 105% от максимально разрешённой нагрузочной мощности. Ему не страшны колебания выходного напряжения со снижением до 45% или превышением от 110% относительно допустимого рабочего диапазона. Во всех перечисленных случаях, AC-DC преобразователь RD1200W-68V реагирует одинаково простым решением — автоматическим отключением выходной электроэнергии.

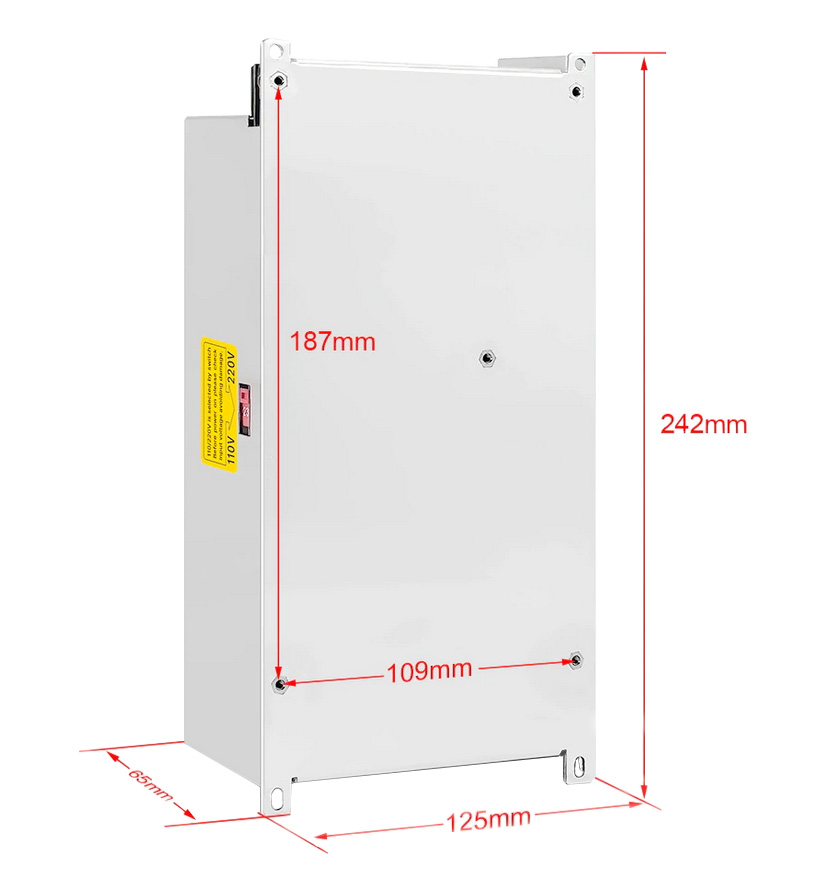

Физические размеры, мм
