RUIDENG 800W PSU Блок питания RD-800-68 AC-DC 110-220В/68В 11.8А

Код товара: CTTL16136

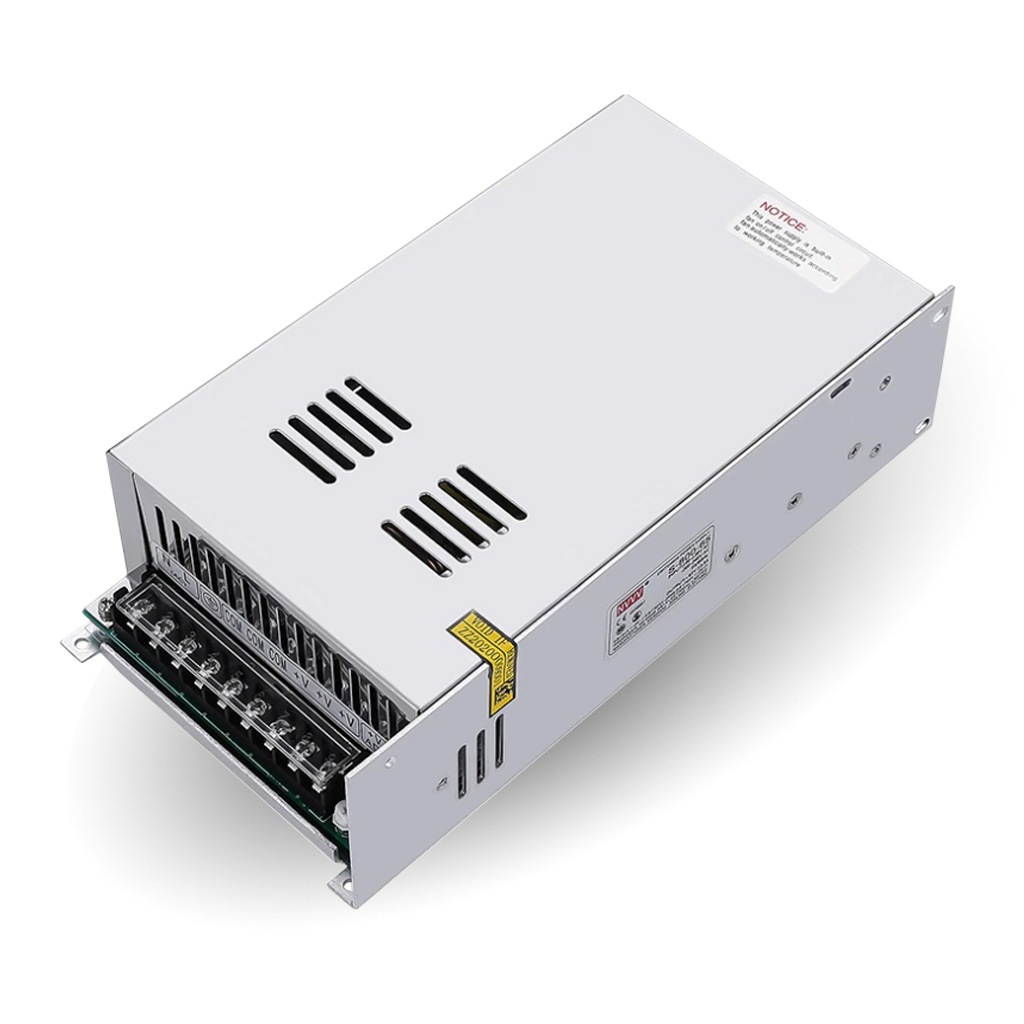

Блок питания S-800-68 от китайского производителя электроники NVVV входит в серию S бюджетных решений для широкого круга применения, исполненных в современном дизайне, и построенных на базе высококачественный компонентов. Первичный источник S-800-68 идеально подходит для создания разнообразных регулируемых лабораторных блоков питания с большим диапазонов выходного напряжения от 0 до 68В и током до 12А.

Импульсный AC-DC преобразователь NVVV S-800-68 может эксплуатироваться в большинстве стран земного шара, уверенно работать в общественных электрических сетях со 110-вольтовым напряжением переменного тока на частоте 60Гц в Американском и Японском регионах. А также в сетях с 220-вольтовым напряжением переменного тока на частоте 50Гц в Евроазиатском, Африканском, и Австралийском регионах. В составе источника питания присутствует ползунковый переключатель сетевых диапазонов 110В/230В, расположенный на боковой стороне металлического корпуса.

Преобразователь S800W-68V обладает подстроечным резистором регулировки выходного напряжения в пределах 10% от номинального значения. Блок оснащён светодиодным индикатором визуального определения нормального рабочего состояния. В условиях нормального использования, настоящий блок питания NVVV 800 PSU может издавать еле слышимые высокочастотные шумы. Прилагаемый в комплекте 2-ваттный резистор самостоятельного подключения к клеммам V+/V- предназначен для создания незначительной нагрузки на источник питания, с приведением к частичному снижению или полному устранению вырабатываемого шума.

Интерфейсы подключения источника питания NVVV S-800-68

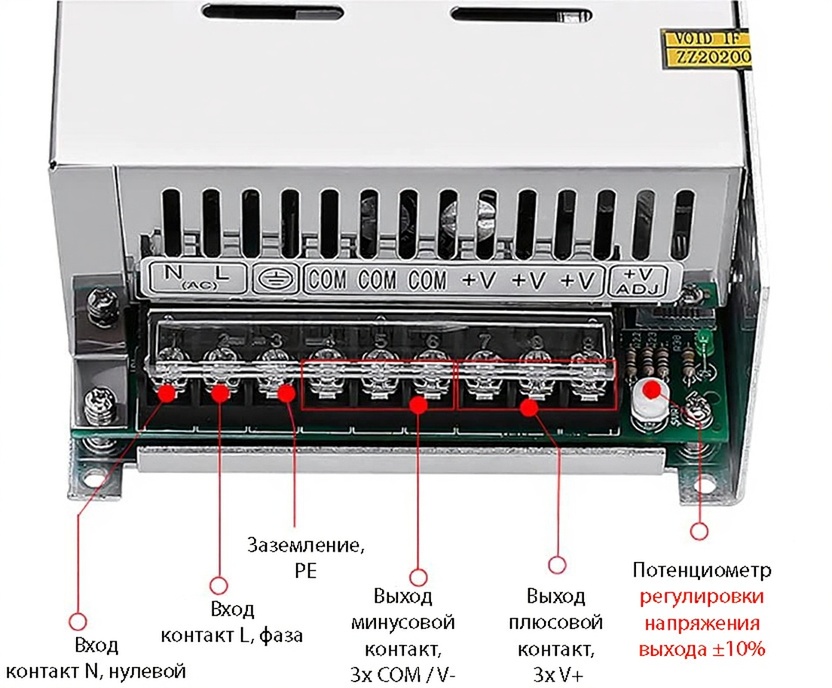

Интерфейс подключения источника питания NVVV S-800-68 к сети переменного тока и к нагрузке реализован в линейке винтовых клемм с откидной защитной крышкой, расположенный вдоль короткой стороны корпуса. Каждая группа контактов выходного напряжения плюсовой V+ и минусовой COM (она же V-) предлагает возможность одновременного подключения одной-двух-трёх параллельных цепей нагрузки. Вход преобразователя отмечен символами L и N, соответствующие фазовой линии и нулевой. Для отведения через общее заземление аварийно возникшее напряжение, в NVVV S-800-68 предусмотрен соответствующий вывод PE.

Встроенная защита

Блок NVVV S-800-68 надёжно защищён от перегрева индивидуальной системой внутритемпературного наблюдения. Встроенный термодатчик работает в паре с мощным и тихим вентилятором активного воздушного охлаждения, запускающимся в режим охлаждения на 70-градусной отметке. Значительный перегрев свыше 90°C расценивается системой как критическая ситуация, с последующим автоматическим отключением выходным клемм и обесточиванием линий нагрузки.

Импульсному источнику NVVV 800W PSU не страшны короткое замыкание и перегрузки более 105% от максимально разрешённой нагрузочной мощности. Для него безопасно колебание выходного напряжения со снижением от 10% или превышением от 115% относительно допустимого рабочего диапазона. Во всех перечисленных случаях, AC-DC преобразователь S800W-68V реагирует одинаково простым закрытием выхода.

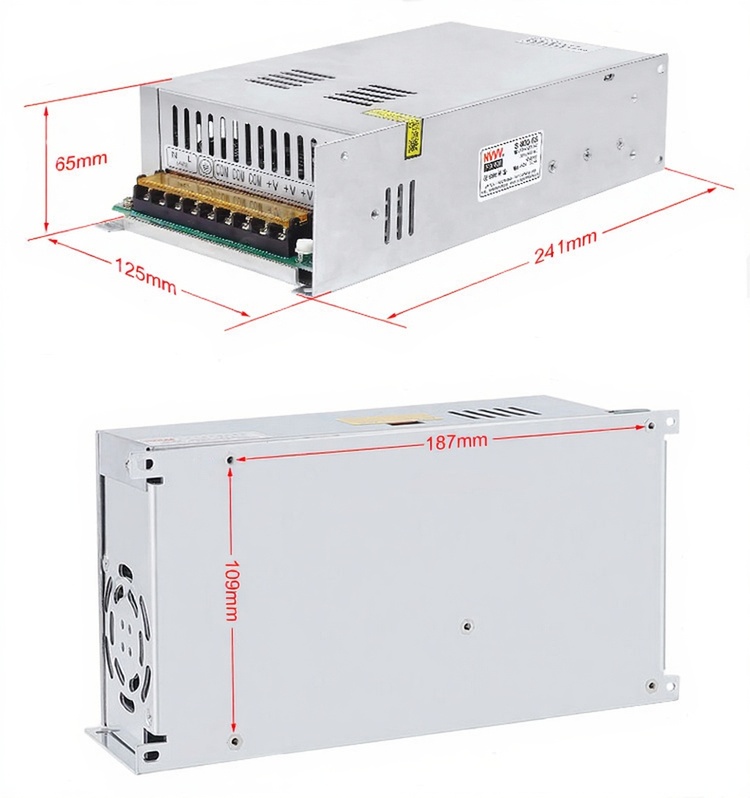

Физические размеры, мм
