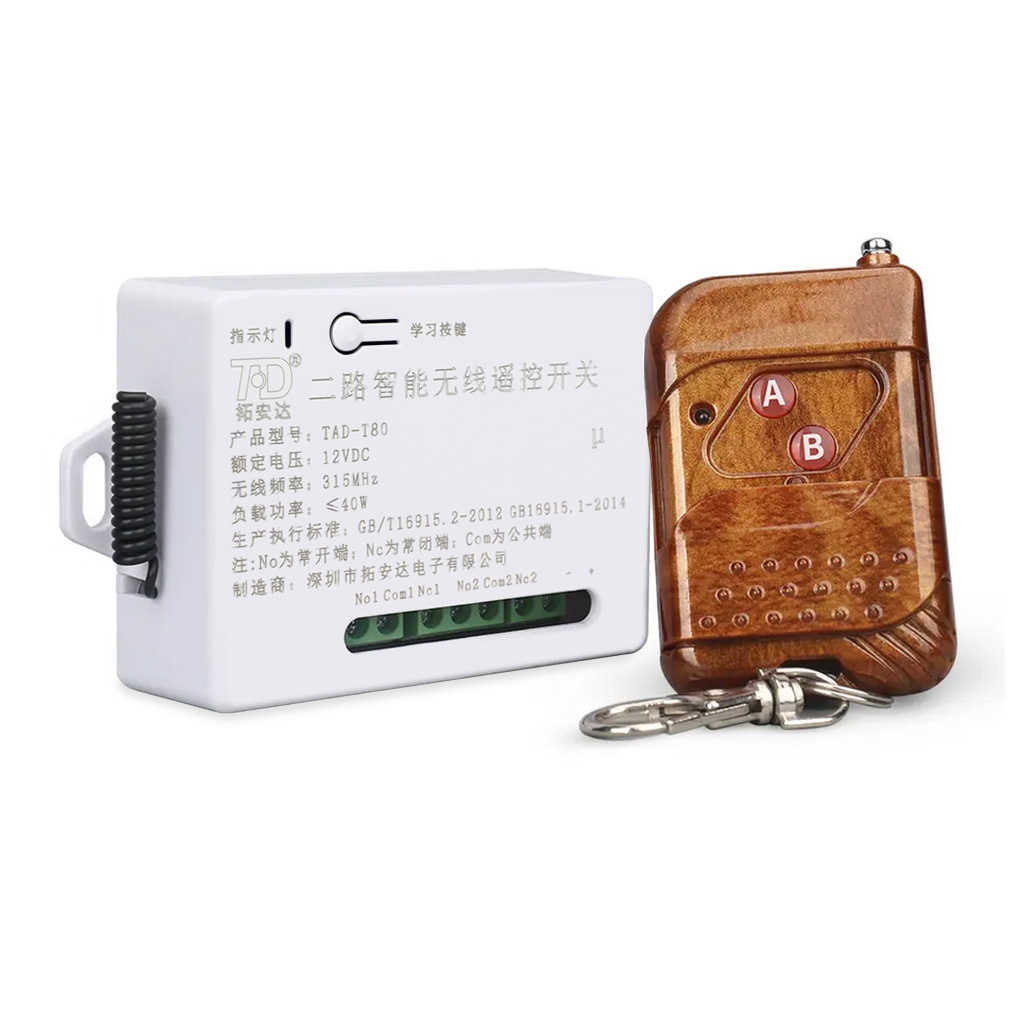

Универсальный компактный блок 2-канального реле с пультом беспроводного дистанционного управления 433МГц предназначен для интеграции в современные системы управления различными шлагбаумами, гаражными и распашными воротами, рольставнями, или иными похожими исполнительными механизмами служебно-сервисного оборудования. Совместим со схемами управления актуаторами, моторами, вентиляторами, электрическими клапанами, соленоидами-защёлками, и другими аналогичными узлами. Несколько программ переключения релейных каналов, включая 5-секундный таймер задержки, заложенные в памяти релейного блока, позволяют находить и реализовывать наиболее подходящие варианты коммутации взаимосвязанных цепей электронных узлов или электромеханических приводов. Релейный блок содержит микросхему памяти, поддерживающую метод многократного обучения, и способную запоминать коды до трёх десятков новых пультов ДУ. Эффективная дистанция беспроводного управления релейным блоком с пульта-брелока, обоих функционирующих на частоте 433МГц, составляет от 20 до 50 метров. На расстояние уверенного приёма РЧ-сигнала может повлиять случайное препятствие, присутствующее в области прямой видимости между пультом ДУ и РЧ-приёмников. Модель TAD-T80 отличается от других подобных аналогов возможностью монтажа, подключения и программирования без снятия защитного корпуса.

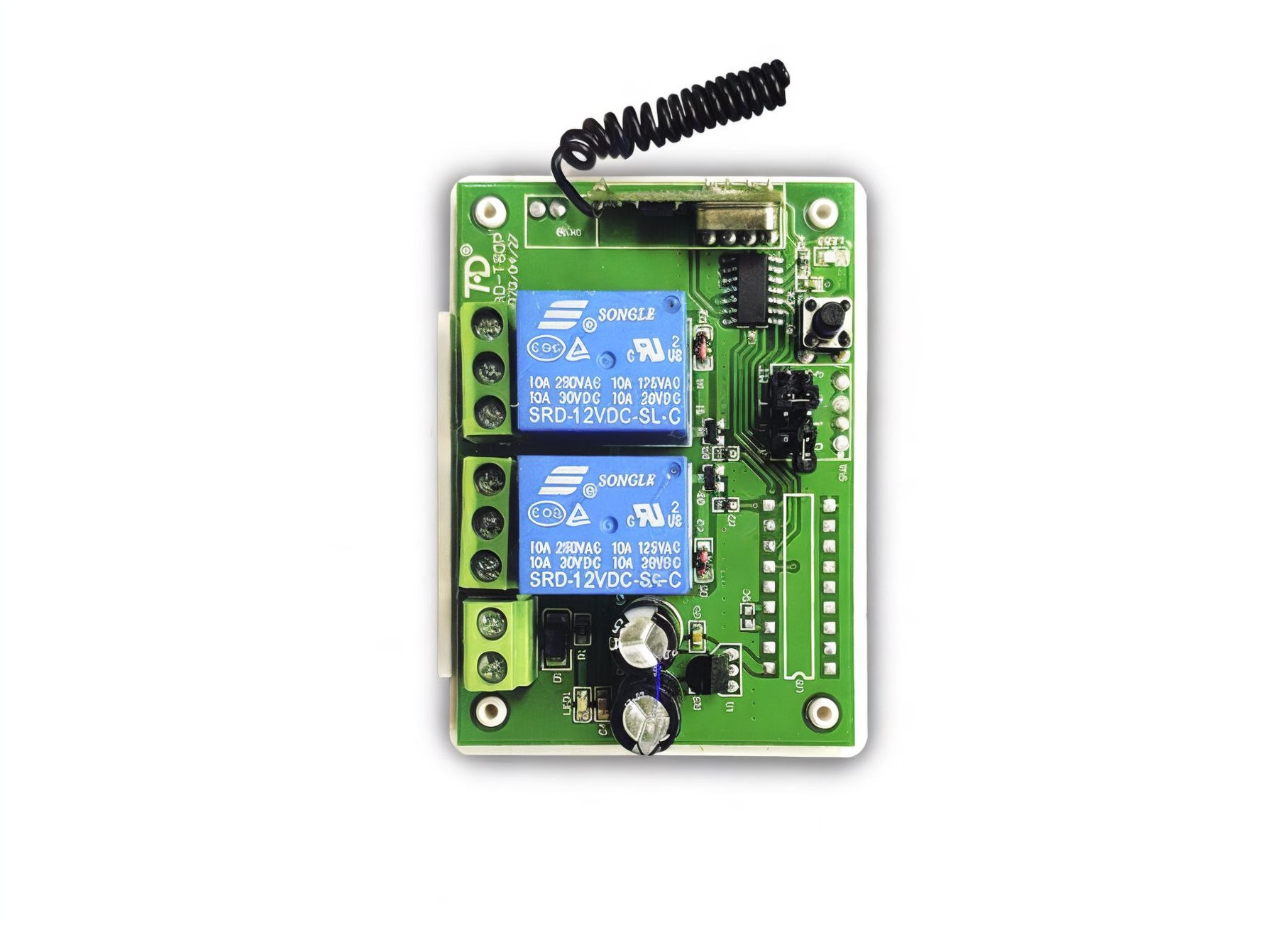

Элементы подключения и управления релейным блоком

Обозначение и назначение входов реле

Установленное в релейном блоке электромеханическое реле подобно конструкции двухполюсного переключателя с одной общей линией, управляемого сигналами запрограммированного контроллера (ЦПУ). В исходном или пассивном состоянии, когда на реле не поступает сигнал включения или от схемы релейного блока отключено питающее напряжение, общая линия COM замкнута с нормально закрытым контактом (NC), нормально открытый контакт (NO) просто "висит" в воздухе, ни с чем не соединённый. Переключение реле из пассивного состояние в активное, вызванное сигналом со стороны ЦПУ в момент нажатия кнопок пульта ДУ, реверсивно меняет соединение контактов NO и NC. В этом положении общая линия COM замкнута с нормально открытым контактом (NO), нормально закрытый контакт (NC) становится "подвешенным".

Каждый из двух релейных каналов имеет следующее обозначение входов, расположенных в однорядной линейке винтовых клемм коммутации:

Очистка памяти и привязка нового пульта ДУ

Память релейного блока полностью освобождается от всех хранящихся в ней записей 8-секундным удерживанием кнопки сброса / записи SW1, до отключения светового индикатора. Добавление нового пульта ДУ осуществляется коротким нажатием этой же кнопки. Поддерживаются пульты с двумя и более кпопками. Запись выполняется только для первых двух нажатых кнопок в последовательности - 1 релейный канал, 2 релейный канал. Успешная запись сопровождается 3-кратным миганием светового индикатора.

Программы переключения релейных каналов

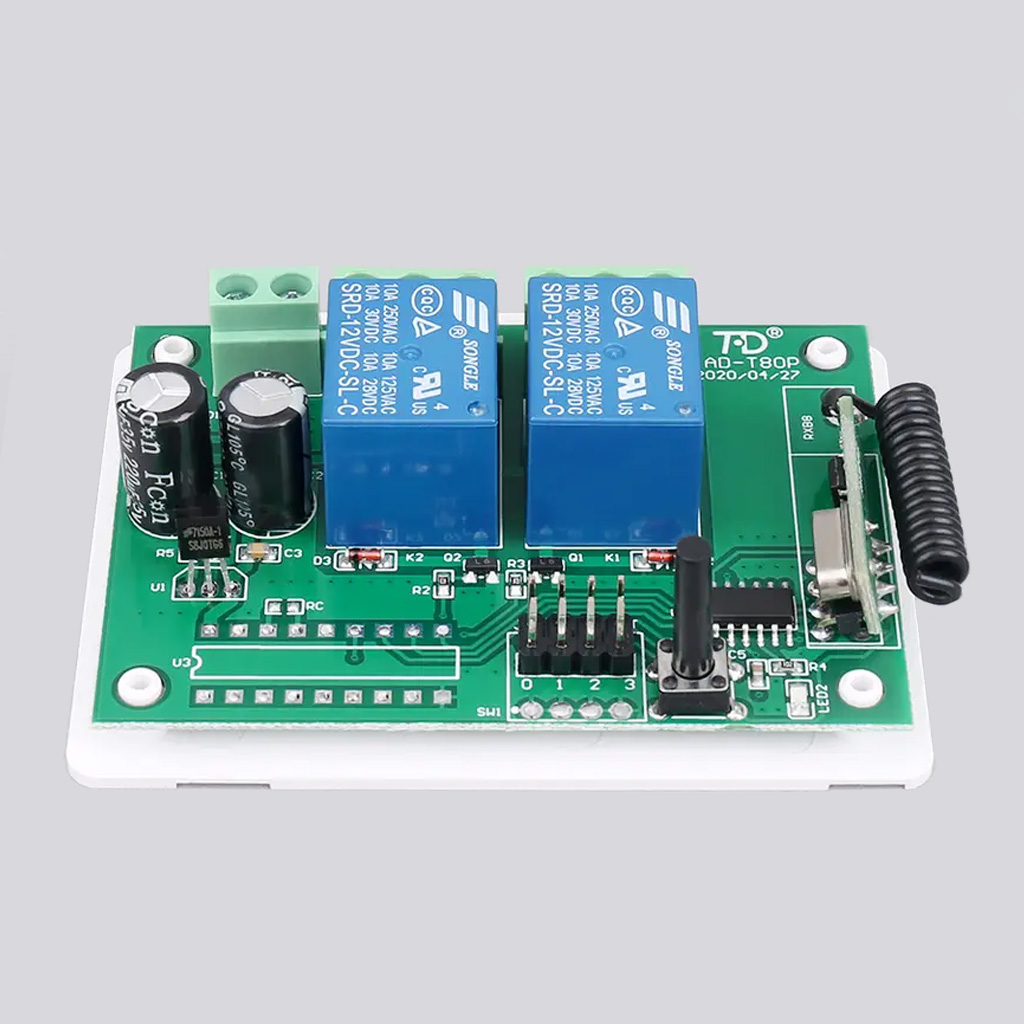

Механизм выбора одной из 4 встроенных программ (режимов) коммутации в релейном модуле представлен съёмной перемычкой-джампером, используемой для замыкания соответствующих контактов в отдельном 8-пиновом разъёме. Все ножки этого разъёма имеют индивидуальное обозначение: 0, 1, 2, 3, J, M, T, MT. Порядок замыкания ножек с выбором программы (только в состоянии обесточенного релейного блока):

1. Перемычка J0 - попеременное переключение каналов. Нажатие первой записанной кнопкой включает 1 канал (активный) и выключает 2 канал (пассивный). Нажатие второй кнопкой включает 2 канал (активный) и выключает 1 канал (пассивный);;
2. Перемычка M1 - моментальный (щелчок). Релейный канал включается в активное состояние на время удержания кнопки нажатой;;
3. Перемычка T2 - переключение (самоблокировка). Нажатие кнопки на пульте переключает реле в активное состояние, повторное нажатие той же кнопки возвращает реле в пассивное состояние;;
4. Перемычка MT3 - таймер (задержка). Нажатие кнопки приводит релейный канал в активное состояние. Одновременно включается 5-секундный обратный отсчёт времени, по истечении которого реле автоматически отключается (возвращается в исходное положение).;

Существует возможность комбинирования режимов коммутации установкой сразу двух перемычек - М1+T2. Каналу 1 назначается программа переключения, каналу 2 назначается программа моментального включения. Остальные комбинации не эффективны.
