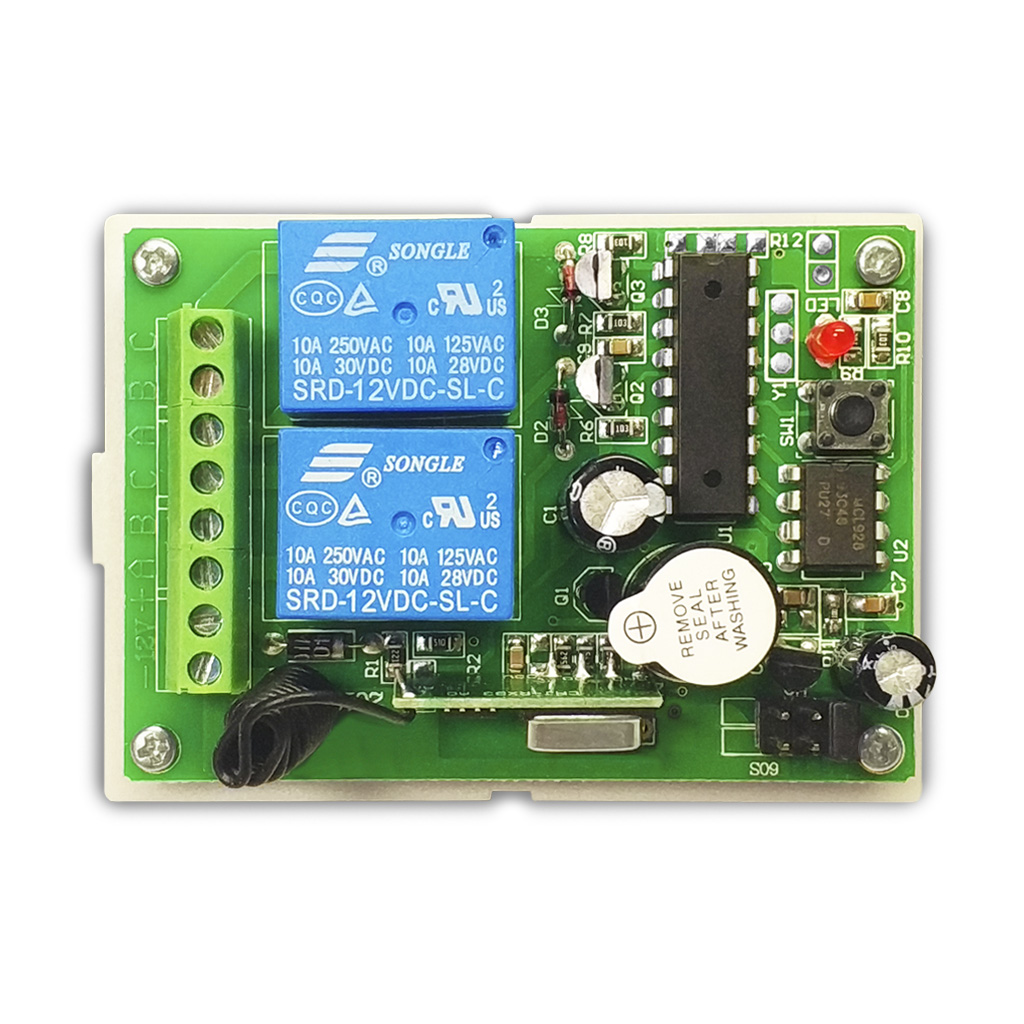

Компактный универсальный блок 2-канального реле с пультом беспроводного дистанционного управления 433МГц предназначен для интеграции в современные системы управления различными шлагбаумами, гаражными и распашными воротами, рольставнями, или иными похожими исполнительными механизмами служебно-сервисного оборудования. Совместим со схемами управления актуаторами, моторами, вентиляторами, электрическими клапанами, соленоидами-защёлками, и другими аналогичными узлами. Несколько программ переключения релейных каналов, включая одноминутный таймер задержки, заложенные в памяти релейного блока, позволяют находить и реализовывать наиболее подходящие варианты коммутации взаимосвязанных цепей электронных узлов или электромеханических приводов. Релейный блок содержит микросхему памяти, поддерживающую метод многократного обучения, и способную запоминать коды от двух десятков новых пультов ДУ. Эффективная дистанция беспроводного управления релейным блоком с пульта-брелока, обоих функционирующих на частоте 433МГц, составляет от 20 до 50 метров. На расстояние уверенного приёма РЧ-сигнала может повлиять случайное препятствие, присутствующее в области прямой видимости между пультом ДУ и РЧ-приёмников.

Технические характеристики

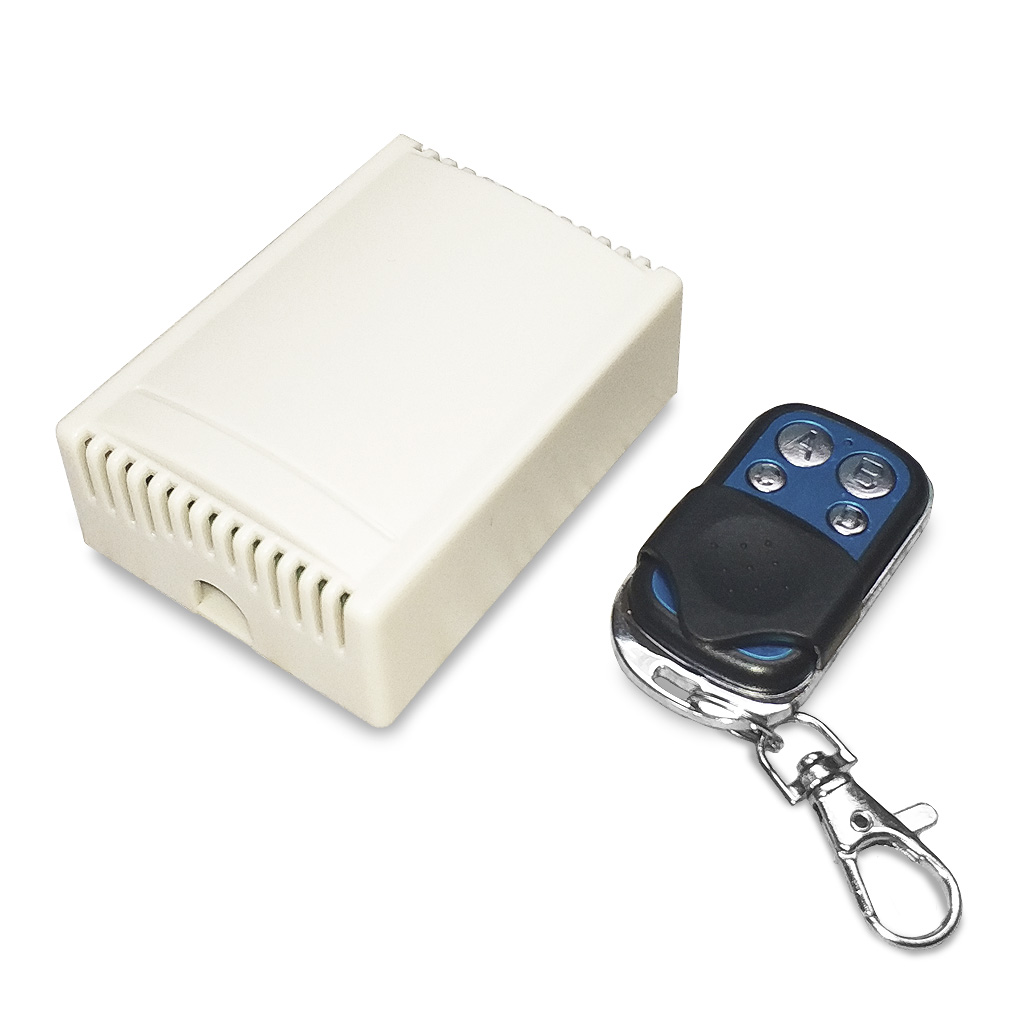

Комплектация устройства

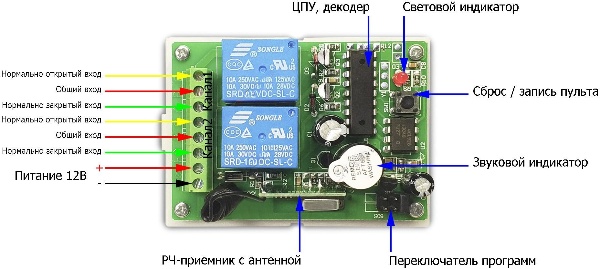

Элементы подключения и управления релейным блоком

Обозначение и назначение входов реле

Установленное в релейном блоке электромеханическое реле подобно конструкции двухполюсного переключателя с одной общей линией, управляемого сигналами запрограммированного контроллера (ЦПУ). В исходном или пассивном состоянии, когда на реле не поступает сигнал включения, или от схемы релейного блока отключено питающее напряжение, общая линия COM замкнута с нормально закрытым контактом (NC). Нормально открытый контакт (NO) просто "висит" в воздухе, ни с чем не соединённый. Переключение реле из пассивного состояние в активное, вызванное сигналом со стороны ЦПУ, реверсивно меняет соединение контактов NO и NC. В этом положении общая линия COM замкнута с нормально открытым контактом (NO), нормально закрытый контакт (NC) становится "подвешенным".

Каждый из двух релейных каналов имеет следующее обозначение входов, расположенных в однорядной линейке винтовых клемм коммутации:

Очистка памяти и привязка нового пульта ДУ

Память релейного блока полностью освобождается от всех существующих в ней записей 8-секундным удерживанием кнопки сброса / записи SW1, до отключения светового индикатора. Добавление нового пульта ДУ осуществляется коротким нажатием этой же кнопки. Поддерживаются пульты с двумя и более кпопками. Запись выполняется только для первых двух нажатых кнопок в последовательности - 1 релейный канал, 2 релейный канал. Успешная запись сопровождается 3-кратным миганием светового индикатора.

Программы переключения релейных каналов

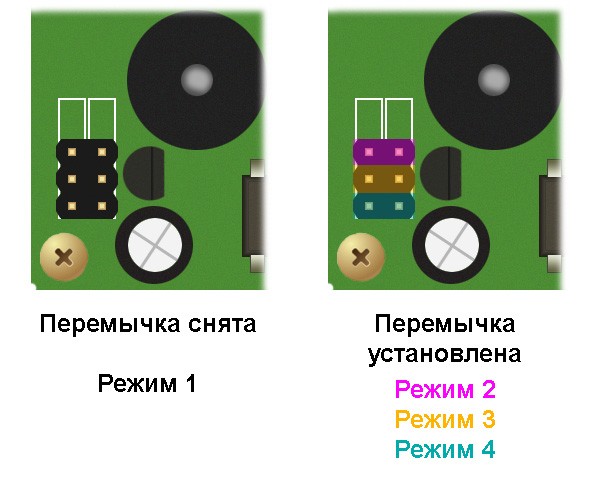

Механизм выбора одной из 4 возможных программ (режимов) коммутации в релейном модуле представлен съёмной перемычкой-джампером, используемой для замыкания соответствующих контактов в отдельном 6-пиновом разъёме. Размещение разъёма на плате, а также положение перемычки для всех режимов показано на изображении выше.

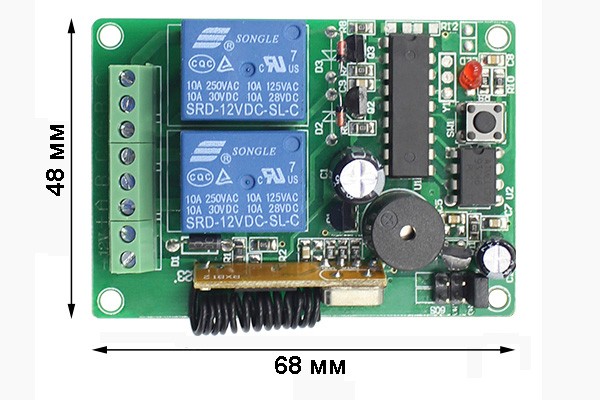

Физические размеры платы релейного блока
