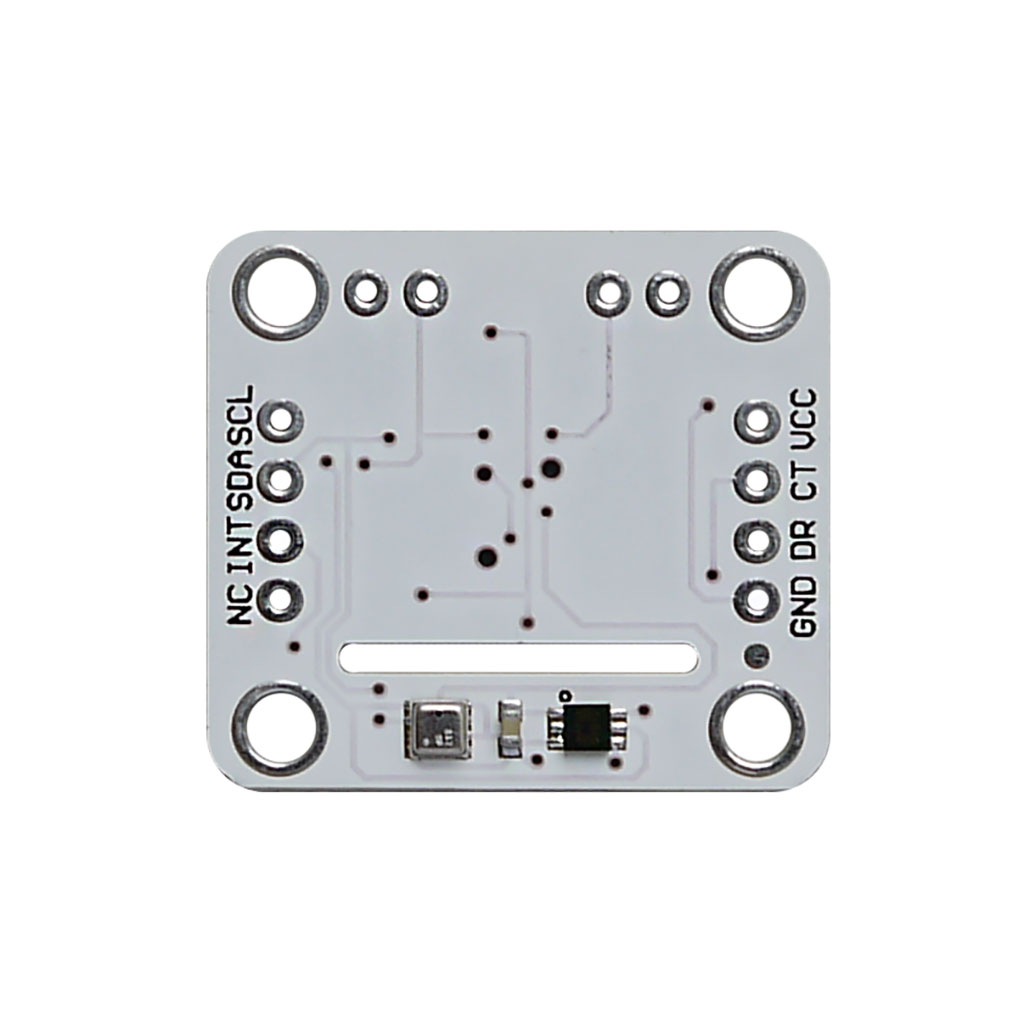

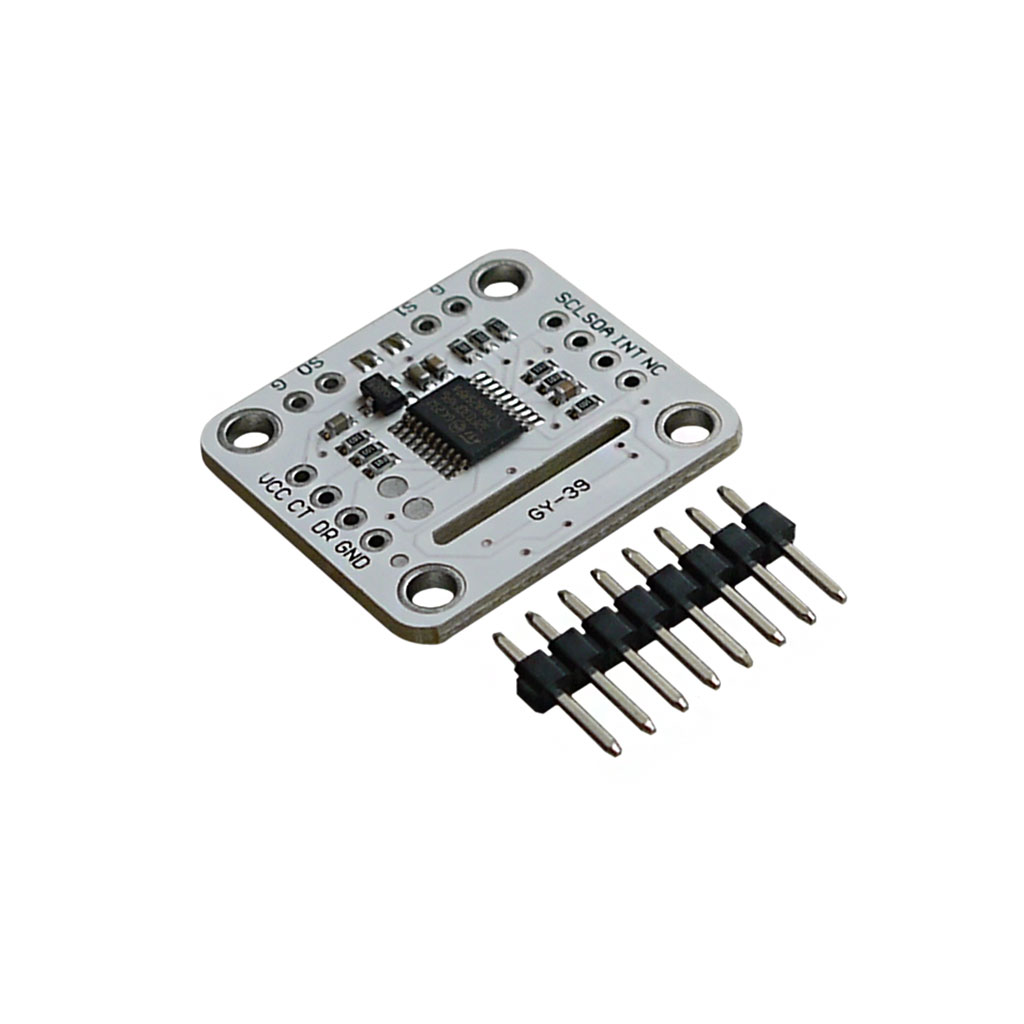

GY-39 - недорогой модуль, сочетающий в себе датчик атмосферного давления, температуры, влажности и интенсивности света, построенный на базе датчиков BME280 и MAX44009. На плате установлен микроконтроллер, который собирает и обрабатывает данные с датчиков и осуществляет коммуникацию по интерфейсам I2C и UART. Разнообразие интерфейсов позволяет подключить модуль как к микроконтроллеру, так и к ПК через преобразователь USB-UART.

Параметры:

Назначение выводов:

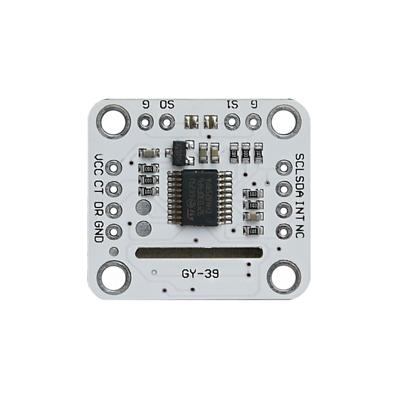

При помощи вывода S0 можно выбрать интерфейс связи с установленным на плате микроконтроллером. Изначально выбран интерфейс UART. Чтобы подключиться к микроконтроллеру по интерфейсу I2C необходимо вывод S0 соединить с выводом GND. Для это вывод GND выведен рядом с S0.

Чтобы получить доступ по интерфейсу I2C непосредственно с датчиками BME280 и MAX44009, необходимо вывод S1 соединить с GND.

Встроенный в модуль микроконтроллер использует собственный протокол связи, который подробно описан в DataSheet.

Пример подключения модуля по интерфейсу UART в среде ArduinoIDE. Используются только стандартные библиотеки.

/////////////////////
/*
GY39----MINI
VCC----VCC
GND----GND
1:RX---TX,send A5 02 A7 to GY-39
2:TX---RX
3:MINI_TX---FT232_RX
*/
//////////////////
unsigned char Re_buf[15],counter=0;
unsigned char sign=0;
typedef struct
{
    uint32_t P;
    uint16_t Temp;
    uint16_t Hum;
    uint16_t Alt;
} bme;
void setup() {

   Serial.begin(9600);
  delay(1);
  Serial.write(0XA5);
  Serial.write(0X02);
  Serial.write(0XA7);
}

void loop() {
  unsigned char i=0,sum=0;
   uint16_t data_16[2]={0};
    bme Bme;
  if(sign)
  {

     for(i=0;i<14;i++)
      sum+=Re_buf[i];
     if(sum==Re_buf[i] )
     {
       Bme.Temp=(Re_buf[4]<<8)|Re_buf[5];
        data_16[0]=(Re_buf[6]<<8)|Re_buf[7];
        data_16[1]=(Re_buf[8]<<8)|Re_buf[9];
       Bme.P=(((uint32_t)data_16[0])<<16)|data_16[1];
       Bme.Hum=(Re_buf[10]<<8)|Re_buf[11];
       Bme.Alt=(Re_buf[12]<<8)|Re_buf[13];
       Serial.print("Temp: ");
       Serial.print( (float)Bme.Temp/100);
       Serial.print(" DegC  PRESS : ");
       Serial.print( ((float)Bme.P)/100);
       Serial.print(" Pa  HUM : ");
       Serial.print( (float)Bme.Hum/100);
       Serial.print(" % ALT:");
       Serial.print( Bme.Alt);
       Serial.println("m");


    sign=0;
   }
  }

}
void serialEvent() {


      while (Serial.available()) {
      Re_buf[counter]=(unsigned char)Serial.read();
      if(counter==0&&Re_buf[0]!=0x5A) return;
      counter++;
      if(counter==15)
      {
         counter=0;
         sign=1;
      }
      }

}

Пример подключения модуля по интерфейсу I2C в среде ArduinoIDE. Используются только стандартные библиотеки.

#include <Wire.h>
/////////////////////////////////
/*
GY-39-----mini
VCC----VCC
SCL----A5
SDA----A4
GND--GND
*/


//////////////////////////////////
#define uint16_t unsigned int
#define iic_add  0x5b
typedef struct
{
    uint32_t P;
    uint16_t Temp;
    uint16_t Hum;
    uint16_t Alt;
} bme;

bme Bme;
  uint32_t Lux;

void i2c_speed(uint16_t scl_speed)
{
  /* initialize TWI clock: 40 kHz clock, TWPS = 0 => prescaler = 1 */

  TWSR = 0;                         /* no prescaler */
  TWBR = ((F_CPU/scl_speed)-16)/2;  /* must be > 10 for stable operation */

}
void setup() {
       Serial.begin(115200);
       Wire.begin();
       i2c_speed(40000);
       delay(1);
}
void loop() {

    get_bme();
    Serial.print("Temp: ");
    Serial.print( (float)Bme.Temp/100);
    Serial.print(" DegC  PRESS : ");
    Serial.print( ((float)Bme.P)/100);
    Serial.print(" Pa  HUM : ");
    Serial.print( (float)Bme.Hum/100);
    Serial.print(" % ALT:");
    Serial.print( Bme.Alt);
    Serial.println("m");
    get_lux();
    Serial.print( "Lux: ");
    Serial.print( ((float)Lux)/100);
    Serial.println(" lux");
    delay(200);
}
void get_bme(void)
{
    uint16_t data_16[2]={0};
    uint8_t data[10]={0};
   iic_read(0x04,data,10);
   Bme.Temp=(data[0]<<8)|data[1];
   data_16[0]=(data[2]<<8)|data[3];
   data_16[1]=(data[4]<<8)|data[5];
   Bme.P=(((uint32_t)data_16[0])<<16)|data_16[1];
   Bme.Hum=(data[6]<<8)|data[7];
   Bme.Alt=(data[8]<<8)|data[9];
}
void get_lux(void)
{
    uint16_t data_16[2]={0};
    uint8_t data[10]={0};
    iic_read(0x00,data,4);
    data_16[0]=(data[0]<<8)|data[1];
    data_16[1]=(data[2]<<8)|data[3];
    Lux=(((uint32_t)data_16[0])<<16)|data_16[1];

}
void iic_read(unsigned char reg,unsigned char *data,uint8_t len )
{
   Wire.beginTransmission(iic_add);
   Wire.write(reg);
   Wire.endTransmission(false);
   delayMicroseconds(10);
   if(len>4)
     Wire.requestFrom(iic_add,10);
   else
     Wire.requestFrom(iic_add,4);
   for (uint8_t i = 0; i < len; i++)
    {
       data[i] = Wire.read();
   }

}
