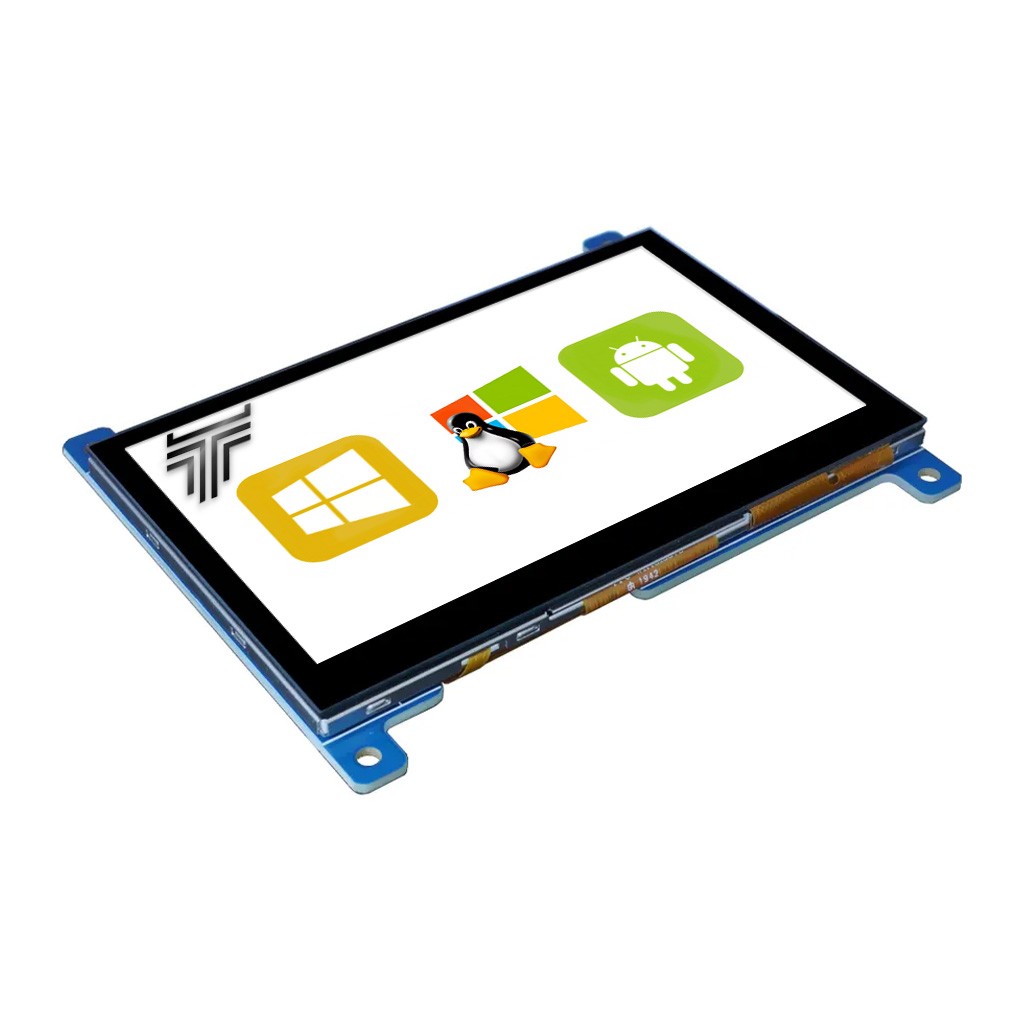

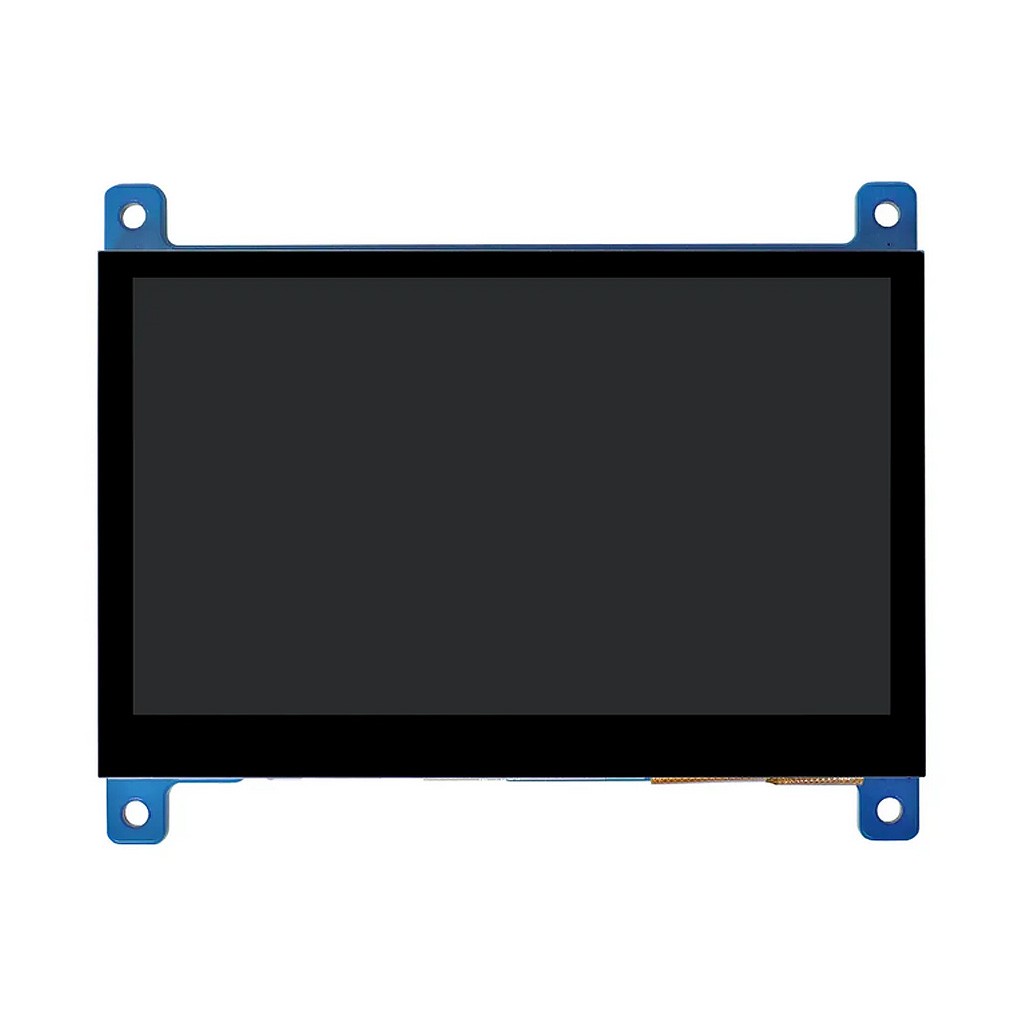

Дисплей 4.3 800*480 TFT LCD+Сенсор, интерфейс HDMI/USB WKS43WV003-WCT
Код товара: CTTL15380
Есть в наличии| 5170 c |
| 5170 c |
 |
|
|
Описание
Технические характеристики

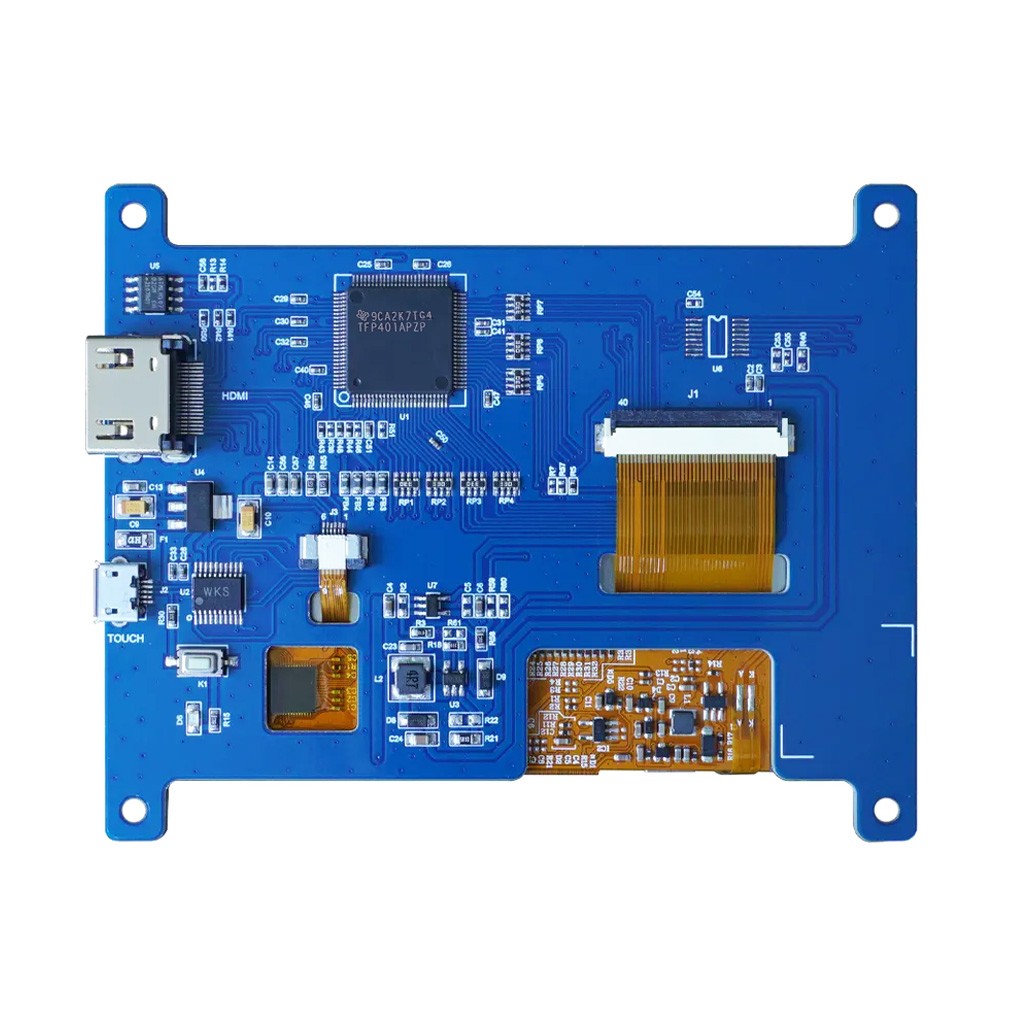

Коммутационные интерфейсы экранного модуля WKS43WV003-WCT
Разъём HDMI
| Номер | Обозначение | Назначение |
| 1 | TMDS Data2+ | Позитивная (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 2 | TMDS Data2 Shield | Заземление |
| 3 | TMDS Data2- | Негативная (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 4 | TMDS Data1+ | Позитивная (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 5 | TMDS Data1 Shield | Заземление |
| 6 | TMDS Data1- | Негативная (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 7 | TMDS Data0+ | Позитивная (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 8 | TMDS Data0 Shield | Заземление |
| 9 | TMDS Data0- | Негативная (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 10 | TMDS Clock+ | Позитивная (+) сторона канала синхронизации дифференциальной пары данных TMDS |
| 11 | TMDS Clock Shield | Заземление |
| 12 | TMDS Clock- | Негативная (-) сторона канала синхронизации дифференциальной пары данных TMDS |
| 13 | CEC | Нет подключения |
| 14 | Reserved(N.C.) | Нет подключения |
| 15 | SCL | Канал обмена данными DDC, сигнал тактирования SCL шины I2C |
| 16 | SDA | Канал обмена данными DDC, сигнал данных SDA шины I2C |
| 17 | DDC/CEC Ground | Заземление |
| 18 | +5V Power | Питании |
| 19 | Hot Plug Detect | Сигнал подключения Plug-And-Play |
Разъём USB Touch
| Номер | Обозначение | Назначение |
| 1 | VUSB | +5В, питание |
| 2 | D- | Минусовая линия шины данных USB |
| 3 | D+ | Плюсовая линия шины данных USB |
| 4 | NC | Нет подключения |
| 5 | GND | Заземление |

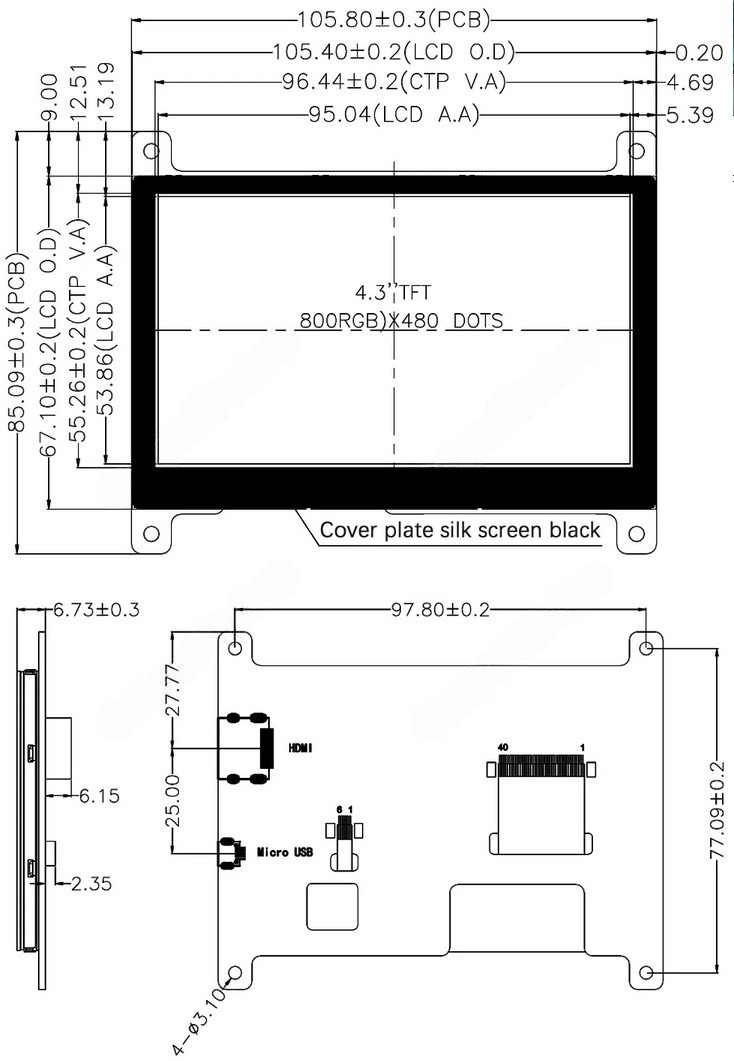

Физические размеры модуля, мм
 |
------------------
СЕЕД15380:5170
