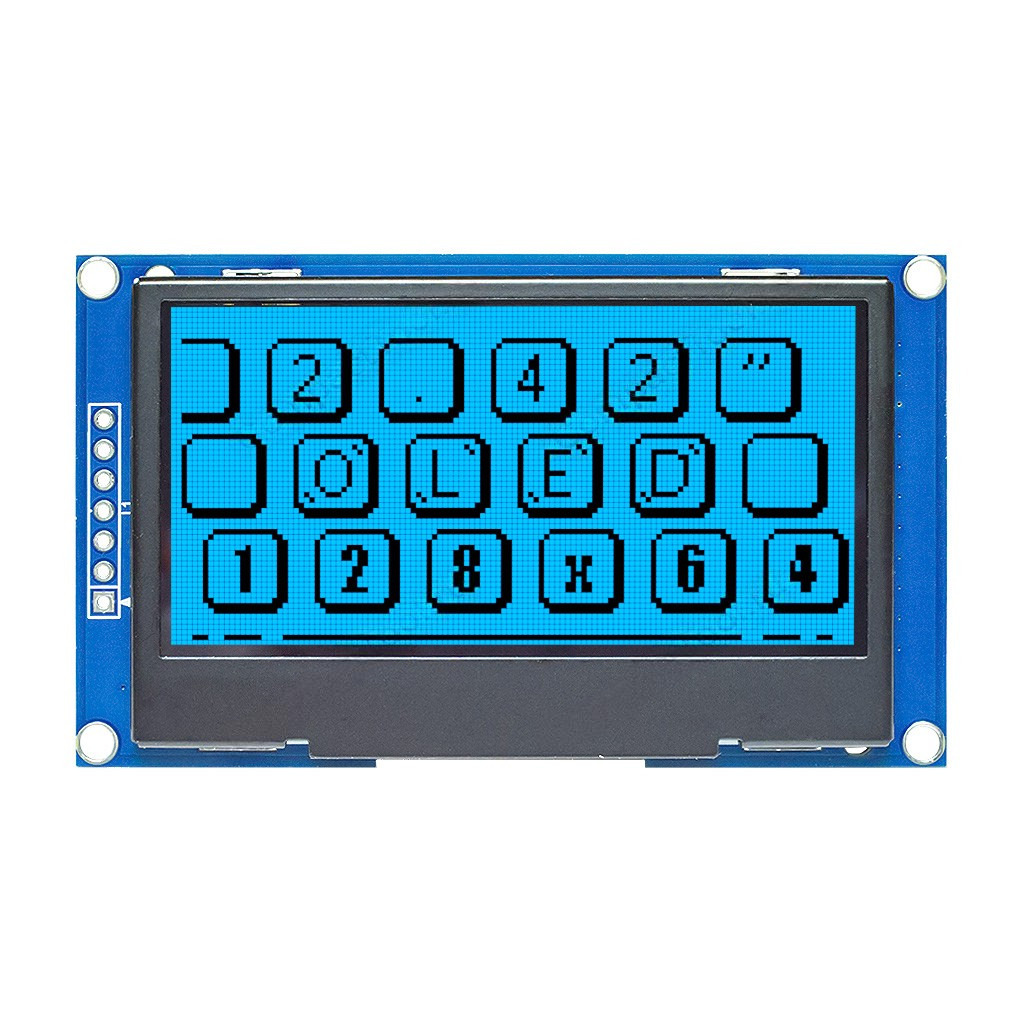

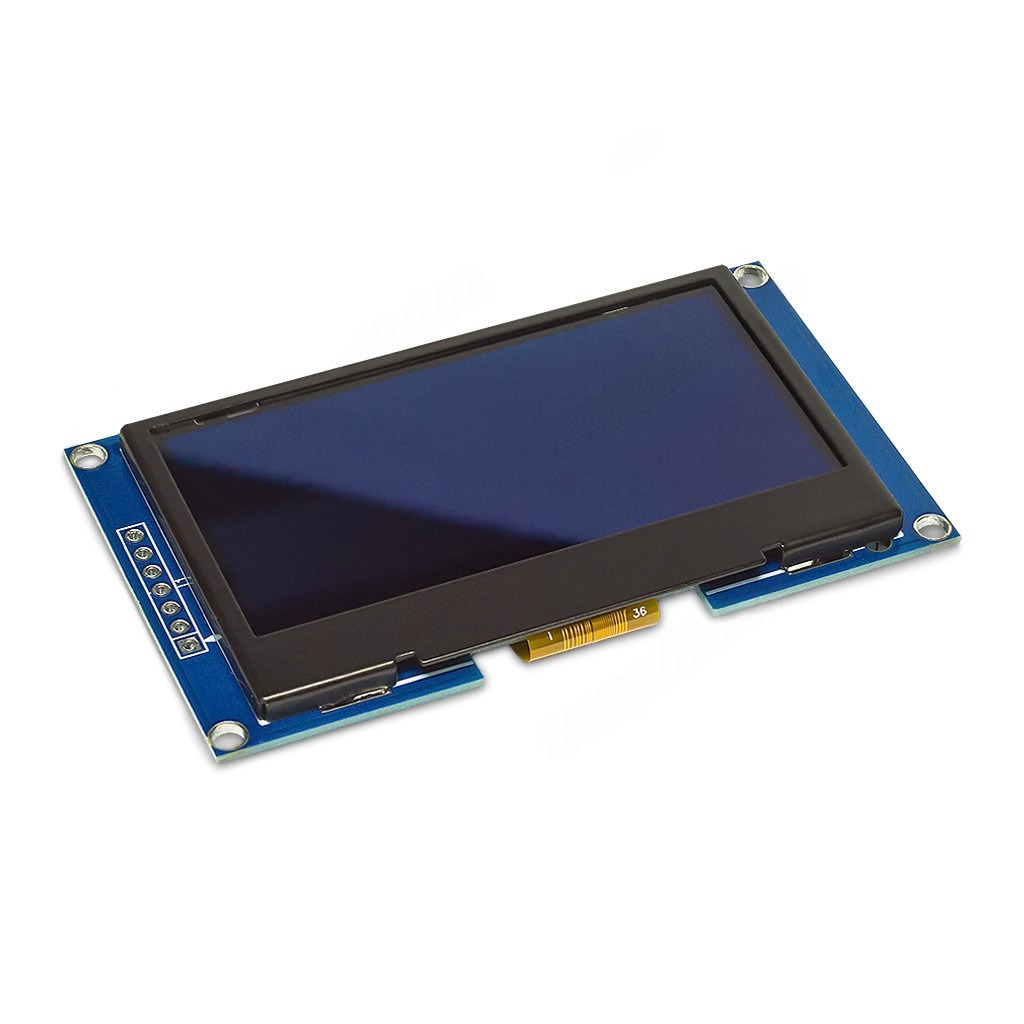

Монохромный OLED-дисплей 2.42 дюйма Цвет: синий на черном. Разрешение 128х64 точек
Код товара: CTTL16094
Есть в наличии| 1460 c |
| 1460 c |
Описание
Технические характеристики
- Модель: ZJY M242 OLED / 2.42 OLED / OLED 242I / аналог;
- Напряжение питания: +3.3 ~ 5В постоянного тока DC;
- Напряжение логики ввода-вывода, макс.: +3.3В;
- Диагональ: 2.42" дюйма, 6.14 см;
- Тип экрана: монохромный OLED, технология CoF;
- Разрешение: 128 х 64 пикселей;
- Размер пикселя: 0.40 х 0.40 мм;
- Шаг пикселя: P0.43 мм (высокая плотность);
- Цвет пикселя: синий;
- Соотношение сторон: 2:1;
- Контрастность: 2000:1;
- Яркость: 110 кд/м2;
- Углы обзора: свыше 160°;
- Активная область экрана: 55.01 х 27.49 мм;
- Контроллер графики: SSD1309 Solomon Systech;
- Интерфейс:
- 4-проводный SPI (по умолчанию);
- 2-проводный I2C (IIC, TWI);
- Подключение: 7 контактов с шагом 2.54 мм;
- Размеры модуля: 72 х 43 х 7 мм (±0.5);
- Температура эксплуатации: -20°C...+70°C;
- Вес нетто: 25 г;
Модуль с монохромным OLED-дисплеем имеет диагональ 2.42 дюйма с разрешением 128x64 пикселей. Матрица OLED-дисплея состоит из пикселей одного цвета (белых, желтых, зелёных, или синих) под управлением встроенной однокристальной микросхемы драйвера SSD1309. Технология излучения света OLED (органические светоизлучающие диоды) построена на методике размещения ряда органических тонких плёнок между двумя проводниками. Когда сквозь плёнки проходит электроэнергия, они начинают излучать яркий свет. Самосвечение пикселей позволяет полностью избавиться от дополнительной подсветки, в следствии чего конструкции OLED-дисплеев преобразились, стали намного тоньше, чётче и ярче, имеют более высокую контрастность, более широкие углы обзора, и значительно более энергоэффективны, чем другие ЖК-дисплеи.
Модуль с дисплеем OLED функционирует в диапазоне напряжения от 3В до 5В, поддерживает коммуникацию с внешними микроконтроллерными платами через интерфейс аппаратной шины SPI или I2C. За счёт своих высоких технических показателей, OLED-дисплеи представляют выгодное решение для разработки и производства различным многофункциональных компактных устройств, Это могут быть портативные MP3-проигрыватели, персональные носимые гаджеты, приборы для личной гигиены, интеллектуальные медицинские устройства, коммуникаторы связи, POS-терминалы, промышленное или бытовое оборудование, и т. д.
Аппаратные интерфейсы 4-wire SPI / I2C

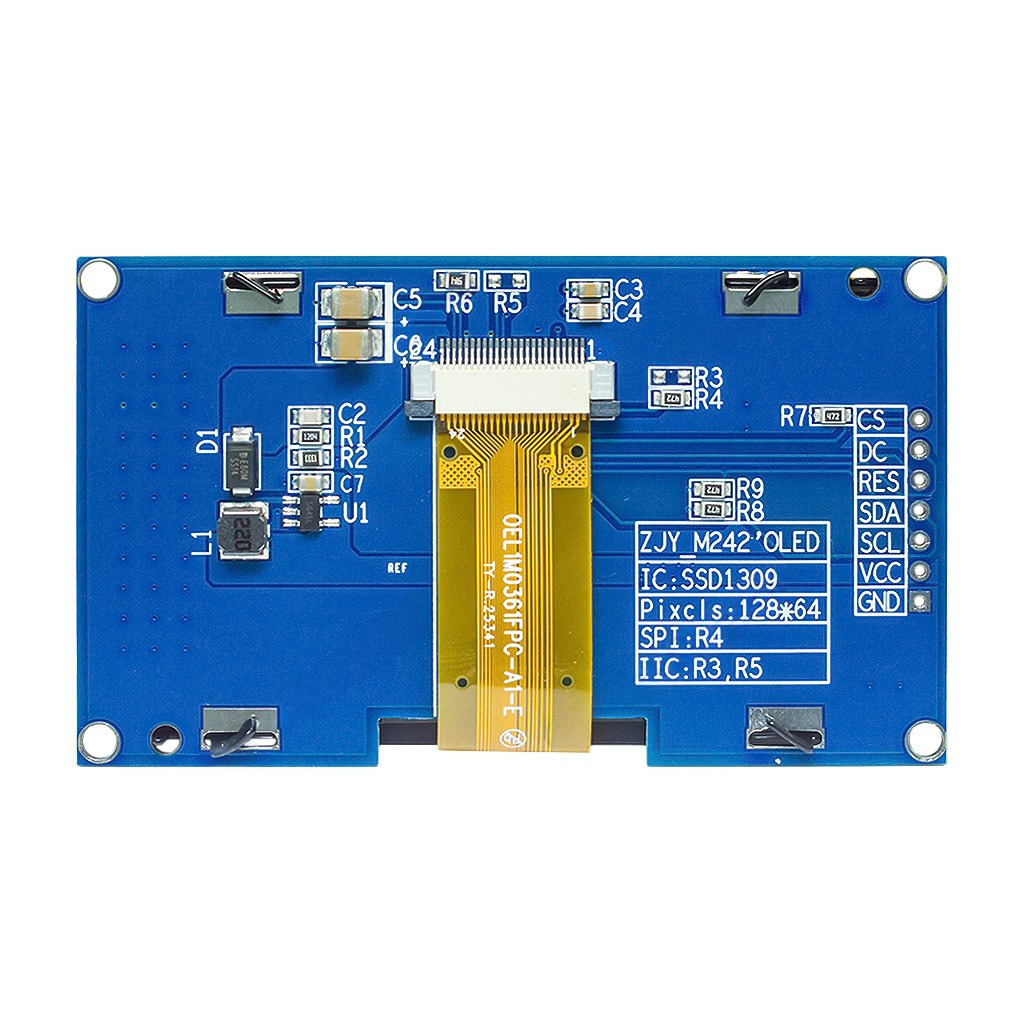

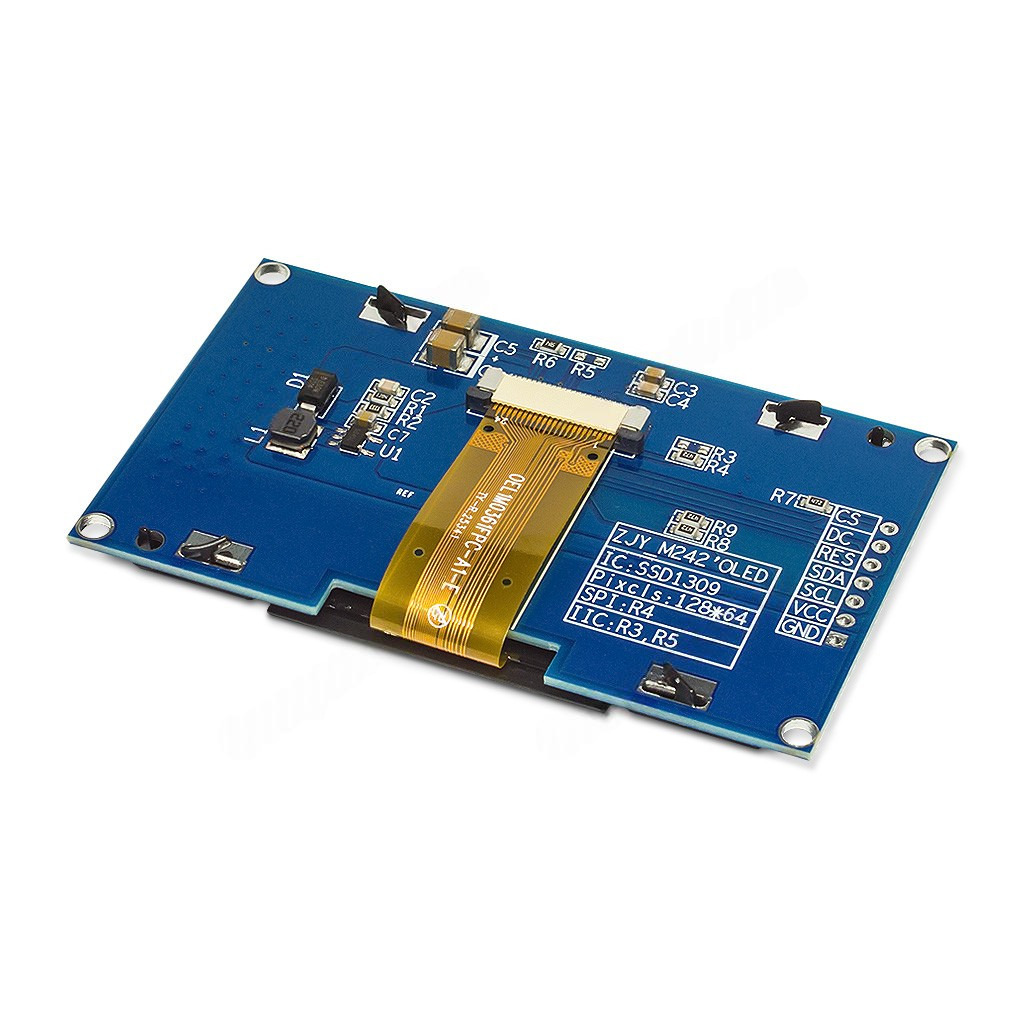

На обратной стороне платы модуля с 2.42-дюймовым дисплеем OLED расположены площадки для расстановки SMD-перемычек с маркировкой 472 (чип-резисторы 4.7кОм серий 0603 или 0805), отвечающих за выбор одно из двух последовательных интерфейсов коммуникации графического контроллера SSD1309: 4-проводного SPI или 2-проводного I2C. Существует множество аналогичных моделей OLED-дисплеев от разных производителей, отличающихся друг от друга вариантом переключения используемого интерфейса или вообще не предусматривающих возможности выбора. Наличие или отсутствие всех необходимых перемычек для каждого варианта интерфейса соответствует нижеприведённой таблице. Информация об этом также нанесена шелкографией на обратной стороне платы. По умолчанию, дисплей ZJY M242 OLED имеет подготовку к передаче данных через 4-проводный интерфейс SPI.
| Последовательный интерфейс | Перемычка установлена | Перемычка снята |
| SPI (по умолчанию) | R3, R5 | R4 |
| I2C / IIC / TWI | R4 | R3, R5 |
Назначение соединительных контактов платы
| № контакта | Обозначение | Назначение | Описание |
| 1 | GND | Питание | Общий ноль |
| 2 | VCC | Питание | Напряжение питания OLED |
| 3 | SCL | Вход | Сигнал синхронизации, SPI_SCK или I2C_SCL |
| 4 | SDA | Вход | Сигнал данных, SPI_MOSI или I2C_SDA |
| 5 | RES | Вход | Сброс OLED |
| 6 | DC | Вход | Сигнал переключения "Данные / Команда" |
| 7 | CS | Вход | Выбор микросхемы OLED, SPI_CS |
Технологические особенности OLED-экрана
Технология изготовления графических OLED-паналей имеет множество положительных качеств, среди которых выделяются высокая контрастность и сочность получаемых изображений, а также крайне низкое энергопотребление вследствии отсутствия необходимости дополнительной подсветки пикселей, как в производстве ЖК TFT-матриц. Для OLED существуют некоторые физиологические ограничения, влияющие на эффективность и продолжительность службы. Например, проявление эффектов старения пикселей при достижении достаточно продолжительного срока наработки, не менее 15-20 тысяч часов. Они преждевременно становятся заметными особенно тогда, когда OLED-панель эксплуатируется в приложениях с трансляцией долгих статичных изображений. Эффект остаточного изображения появляется из-за того, что разные пиксели экрана включаются в разное время. И максимальная яркость свечения наиболее активных пикселей со временем гораздо быстрее уменьшается. Своеобразный дисбаланс в нагрузке может привести к видимому отличию свечения наиболее активных и неактивных пикселей. Способов борьбы с остаточным изображением придумано уже много, но в массе своей они склоняются к цели равномерного использования пикселей с неполной яркостью свечения.
Обратите внимание!Производителем экрана OLED 2.42" допускается наличие в рабочей области до 3 пятен светлого или тёмного цвета размером не более 0.25 мм. Близко расположенных — не более 2 пятен или линий в пределах 3мм. Указанные отклонения не считаются браком изделия, и не относятся к гарантийным случаям.

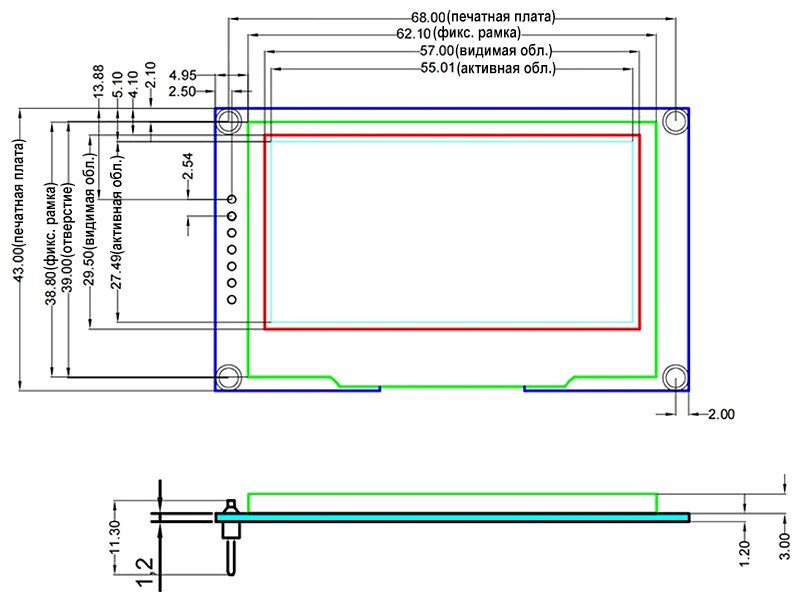

Физические размеры, мм
Документация
------------------
