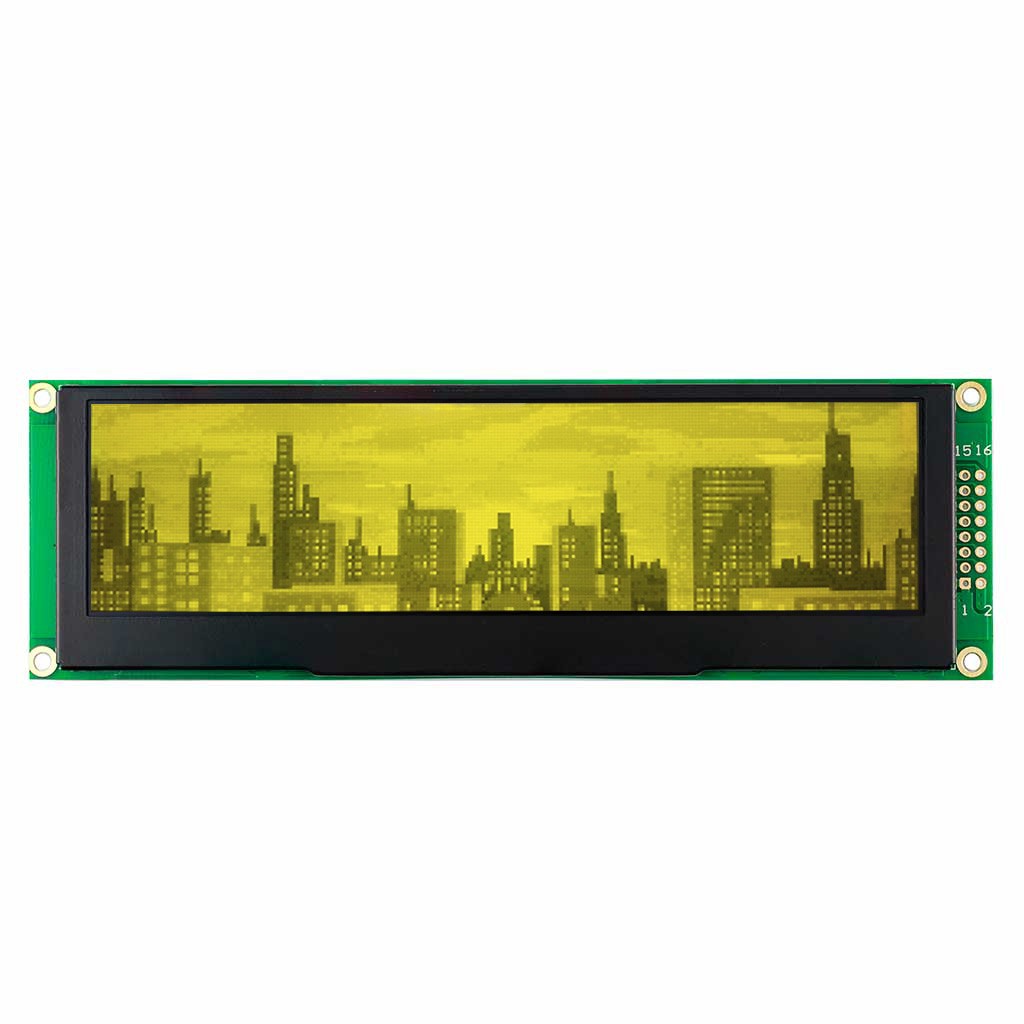

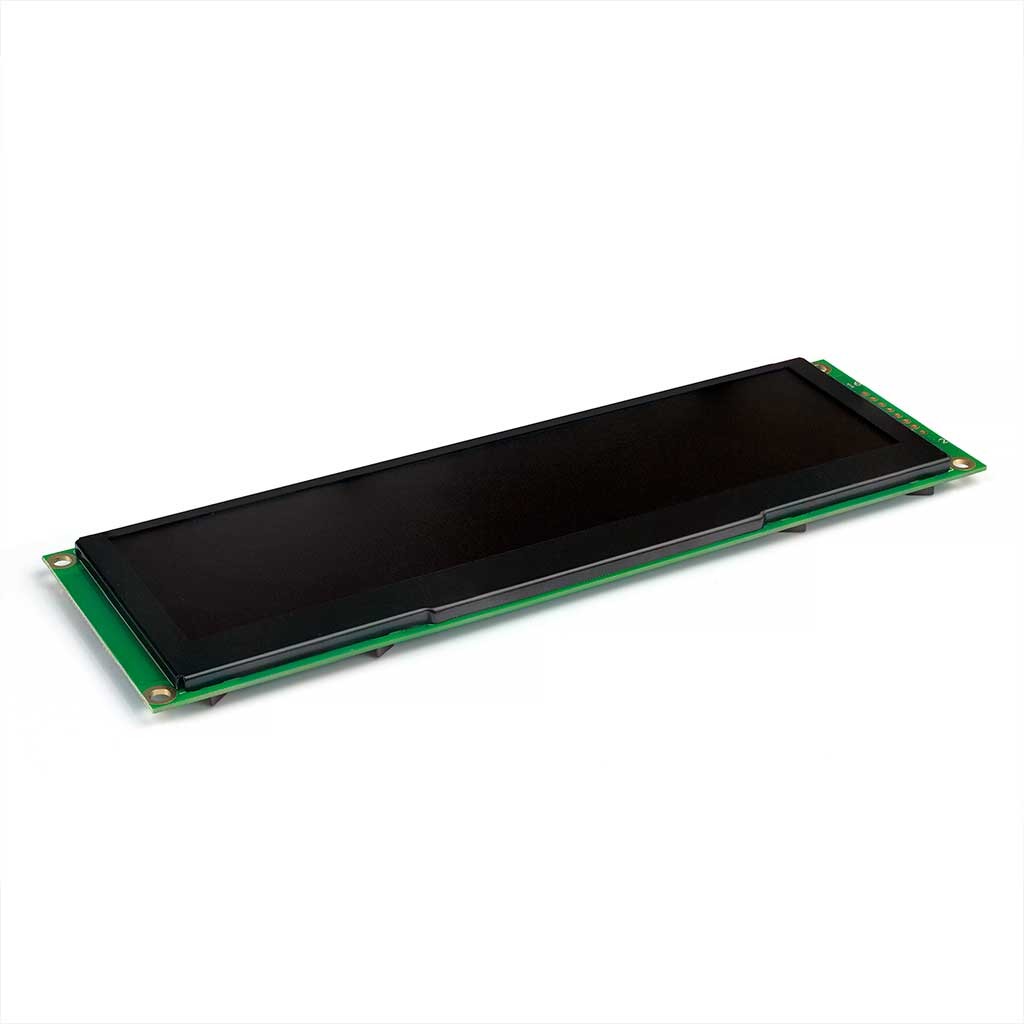

Модуль с монохромным OLED-дисплеем имеет широкоформатную промышленную диагональ 5.5 дюйма с разрешением 256x64 пикселей. Матрица OLED-дисплея состоит из пикселей одного цвета (белых, желтых, зелёных, или синих) под управлением встроенной однокристальной микросхемы драйвера SSD1322. Технология излучения света OLED (органические светоизлучающие диоды) построена на методике размещения ряда органических тонких плёнок между двумя проводниками. Когда сквозь плёнки проходит электроэнергия, они начинают излучать яркий свет. Самосвечение пикселей позволяет полностью избавиться от дополнительной подсветки, в следствии чего конструкции OLED-дисплеев преобразились, стали намного тоньше, чётче и ярче, имеют более высокую контрастность, более широкие углы обзора, и значительно более энергоэффективные, чем другие ЖК-дисплеи.

Модуль с дисплеем OLED функционирует в диапазоне напряжения от 3.3В до 5В, поддерживает общение с внешними микроконтроллерными платами через интерфейс аппаратной шины:  3/4-проводоной последовательный SPI или 8-битный параллельный 6800/8080. За счёт своих высоких технических показателей, OLED-дисплеи представляют выгодное решение для разработки и производства различным многофункциональных компактных устройств с низким энергопотреблением. К ним могут относится широкий перечень промышленного или бытового оборудования. Например, коммуникаторы дистанционной голосовой связи, POS-терминалы, системы климат-контроля, интеллектуальные медицинские устройства, приборы наблюдения и измерения, мультимедийная аппаратура, самодельные проекты, и так далее.

Аппаратные интерфейсы 6800/8080/SPI

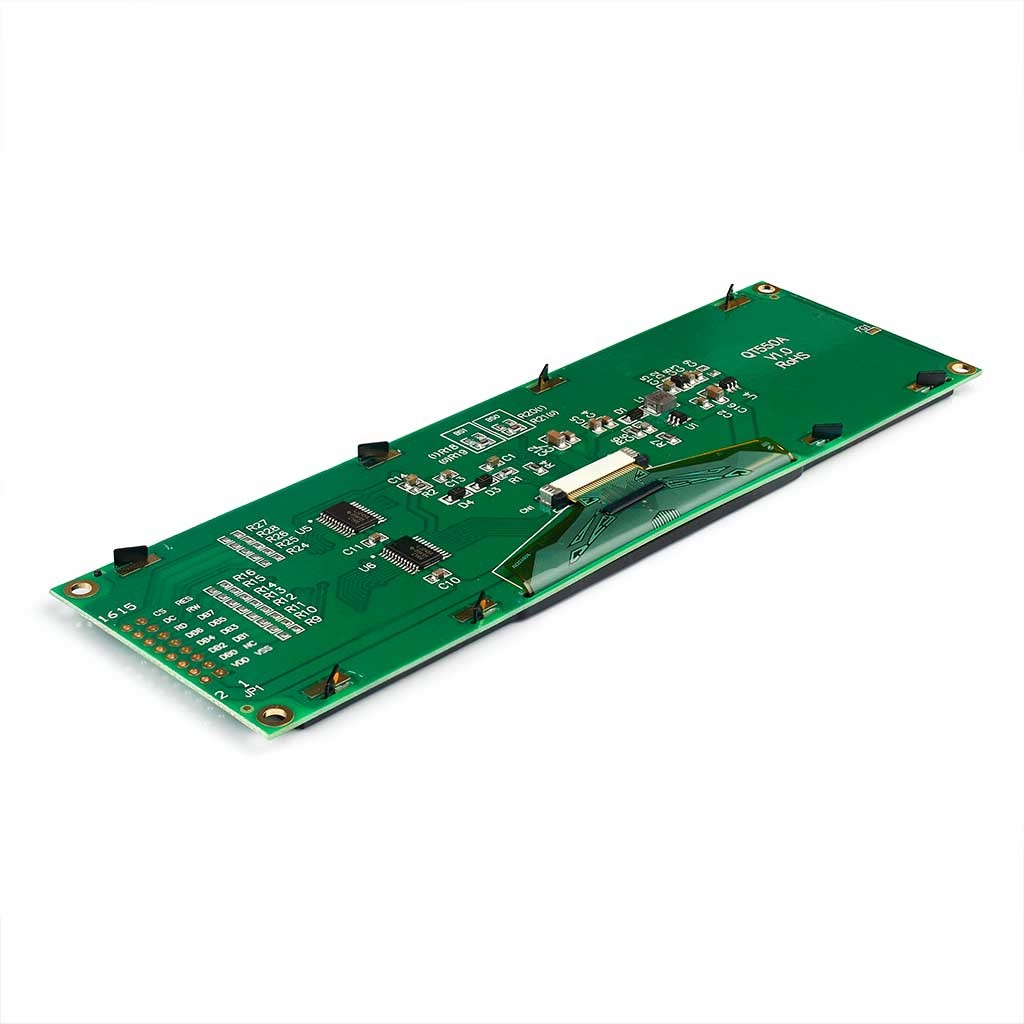

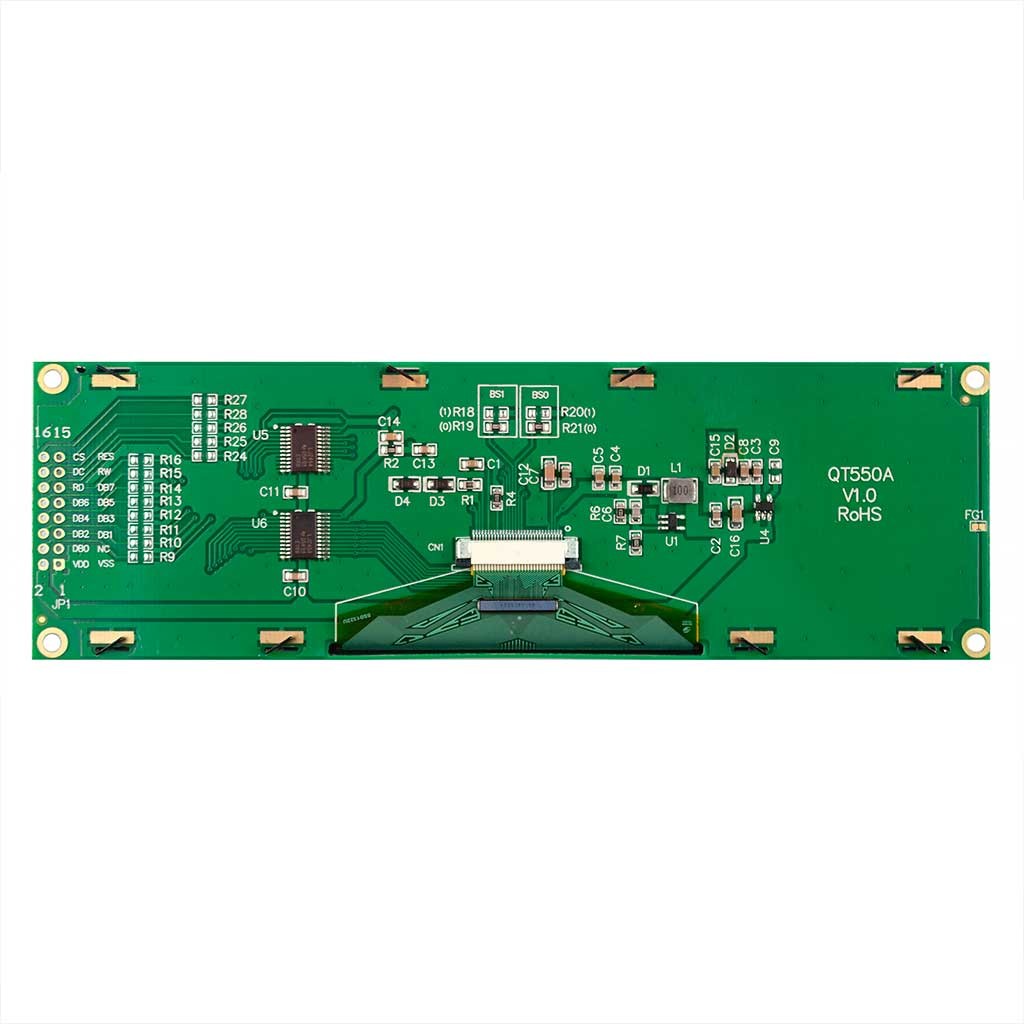

С обратной стороны платы модуля расположены SMD-перемычки с маркировкой 1002 (103), переводящие графический контроллер в один из следующих режимов: 3-проводной последовательный SPI, 4-проводной последовательный SPI, 8-бит 8080 параллельный, 8-бит 6800 параллельный. Выбор необходимого режима осуществляется самостоятельной перепайкой двух перемычек BS0 и BS1 контроллера SSD1322U в соответствующее положение, исходя из состояний R18=1, R19=0, R20=1, R21=0. Определение расположения каждой перемычки выполняется по нижеприведённой таблице, также напечатанной на несущей плате модуля с дисплеем. По умолчанию, схема настроена на интерфейс 4-проводной шины SPI.

Назначение контактов дисплейного модуля, схема подключения

Обозначения: логический сигнал В - высокого уровня, Н - низкого уровня

Шестнадцать оттенков серого

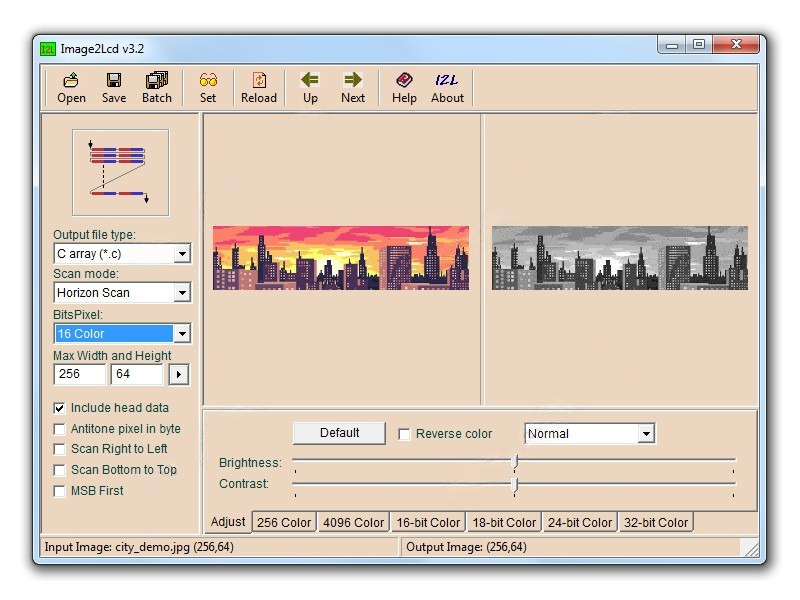

Контроллер SSD1322 в экранном модуле поддерживает градацию шкалы серого цвета в 16-ти возможных оттенках. Отображаемые на дисплее графические изображения могут состоять одновременно из нескольких оттенков серого, начиная от полностью тёмного и заканчивая самым светлым, при этом число доступных оттенков задаётся точностью исходного изображения. Конвертация изображения в совместимый с драйвером SSD1322 формат 4-битных данных может осуществляться с помощью программы-редактора Image2LCD со следующими настройками: вывод в С-массив, горизонтальное сканирование, 16 цветов, разрешение картинки 256х64 точки.

Скетч с исходным кодом примера доступен по ссылке. Простое приложение демонстрирует способ вывода изображения в нормальном режиме и с инвертированными оттенками (негативное изображение). В тексте скетча содержится подробный способ инициализации контроллера SSD1322 без подлкючения готовых внешних библиотек. Метод может оказаться полезным для добавления в структуру пользовательского приложения дополнительных функций.

Технические особенности OLED-экрана

Технология изготовления графических OLED-паналей имеет множество положительных качеств, среди которых выделяются высокая контрастность и сочность получаемых изображений, а также крайне низкое энергопотребление вследствии отсутствия необходимости дополнительной подсветки пикселей, как в производстве ЖК TFT-матриц. Для OLED существуют некоторые физиологические ограничения, влияющие на эффективность и продолжительность службы. Например, проявление эффектов старения пикселей при достижении достаточно продолжительного срока наработки, не менее 15-20 тысяч часов. Они преждевременно становятся заметными особенно тогда, когда OLED-панель эксплуатируется в приложениях с трансляцией долгих статичных изображений. Эффект остаточного изображения появляется из-за того, что разные пиксели экрана включаются в разное время. И максимальная яркость свечения наиболее активных пикселей со временем гораздо быстрее уменьшается. Своеобразный дисбаланс в нагрузке может привести к видимому отличию свечения наиболее активных и неактивных пикселей. Способов борьбы с остаточным изображением придумано уже много, но в массе своей они склоняются к цели равномерного использования пикселей с неполной яркостью свечения.

Внимание! Производителем графической матрицы OLED 5.5" допускается наличие в рабочей области до 3 пятен светлого или тёмного цвета размером не более 0.25 мм. Близко расположенные — не более 2 пятен или линий в пределах 3мм. Любые прозрачные пятна на плёнке поляризатора (вмятины, пузиры, белые пятна) менее 0.5мм. Указанные отклонения не считаются браком изделия, и не относятся к гарантийным случаям.

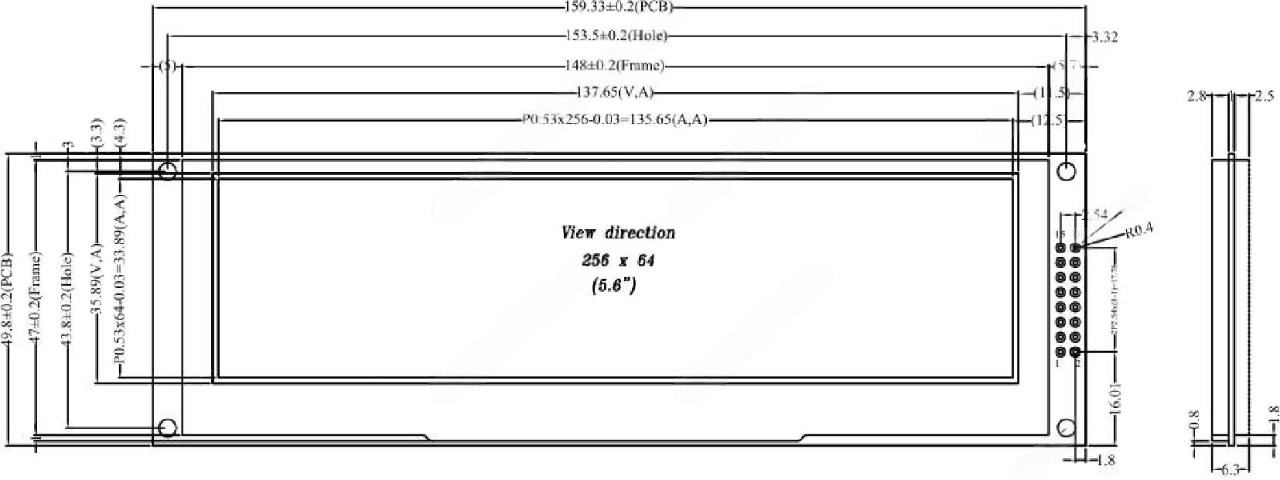

Физические размеры, мм

Программное обеспечение

1. Набор примеров программирования SPI, 6800, 8080 для платформ Arduino, C51, STM32 (ZIP-архив);
2. Конвертер графических файлов Image2Lcd;

Документация

1. Графический контроллер SSD1322 (англ., PDF);
2. Спецификация OLED матрицы SOG25664A_P550 (англ., PDF);
