Модуль с графическим экраном 5 дюймов WKS50WV028-WCT 800*480 точек
Код товара: CTTL16143
Есть в наличии| 4880 c |
| 4880 c |
 |
|
|
Описание
Внимание! Дисплей 5" WKS50WV028-WCT не комплектуется платами Raspberry Pi.

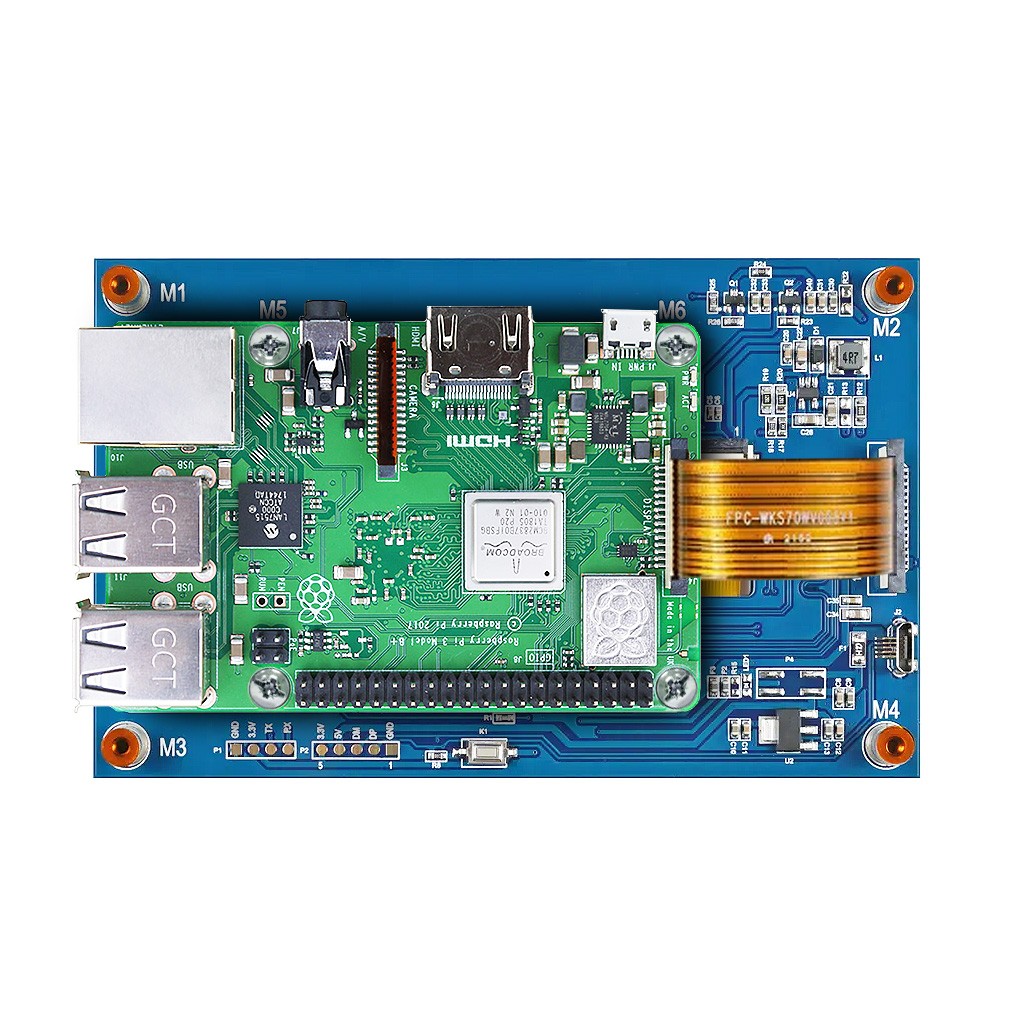

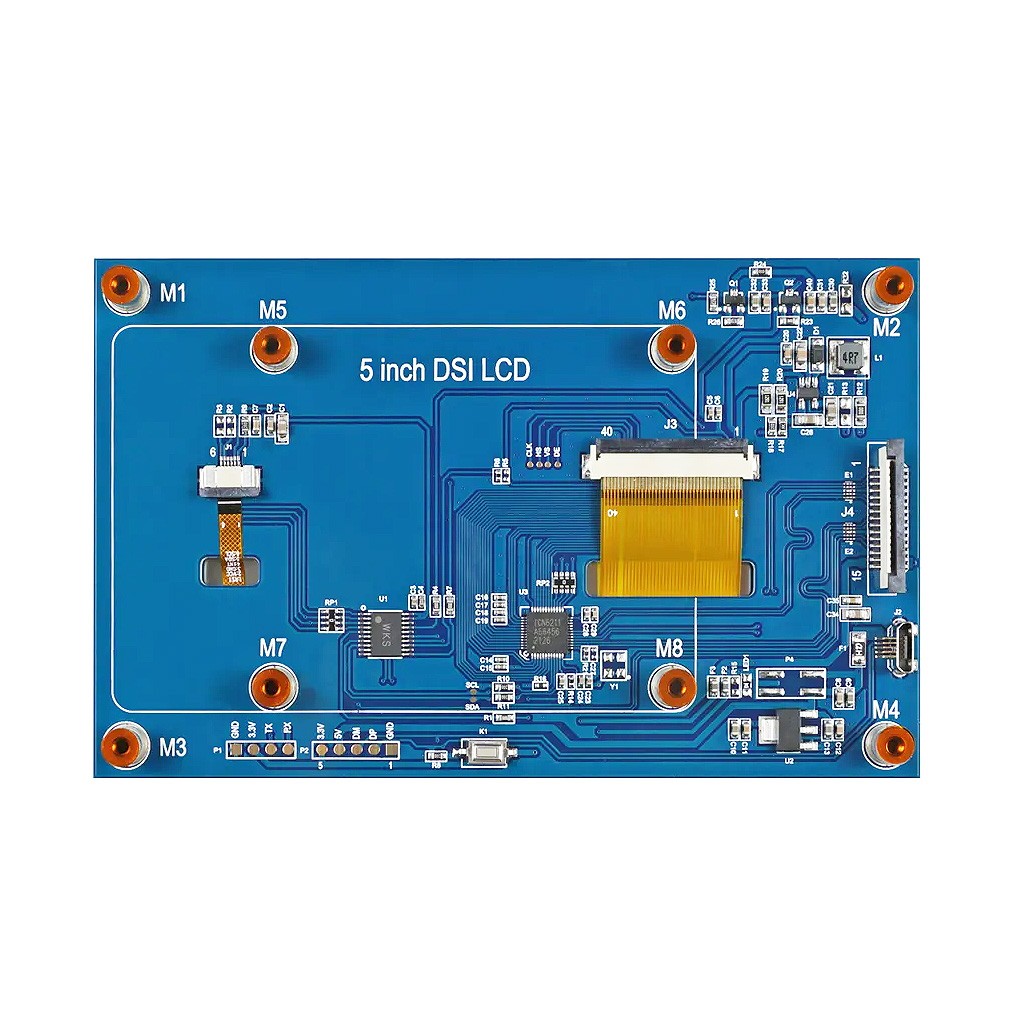

Экранный модуль с 5-дюймовой TFT ЖК-панелью представляет оптимальное решение для разработки и проектирования встраиваемых многоцелевых систем под управлением самой современной, сверхкомпактной и мощной цифровой платформой Raspberry Pi. Дисплей WKS50WМ028-WCT построен на связке микросхем графических драйверов вертикальной и горизонтальной развёртки изображения, обрабатывающих сигналы в 8-битном формате RGB. Для достижения полной совместимости с внутренней шиной MIPI DSI 15pin одноплатника RPi, дисплей дополнен чипом преобразователя интерфейсов и соответствующим коммуникационным разъёмом. Экранный модуль WKS50WМ028-WCT поддерживает подключение к любым другим источникам вывода графических данных, располагающих аналогичной шиной MIPI DSI. На обратной стороне электронной платы модуля 5-дюймового экрана присутствуют стойки винтового крепления, предлагающие место удобного размещения полноразмерного одноплатного программируемого контроллера Raspberry Pi версий 3B/B+ или 4B.

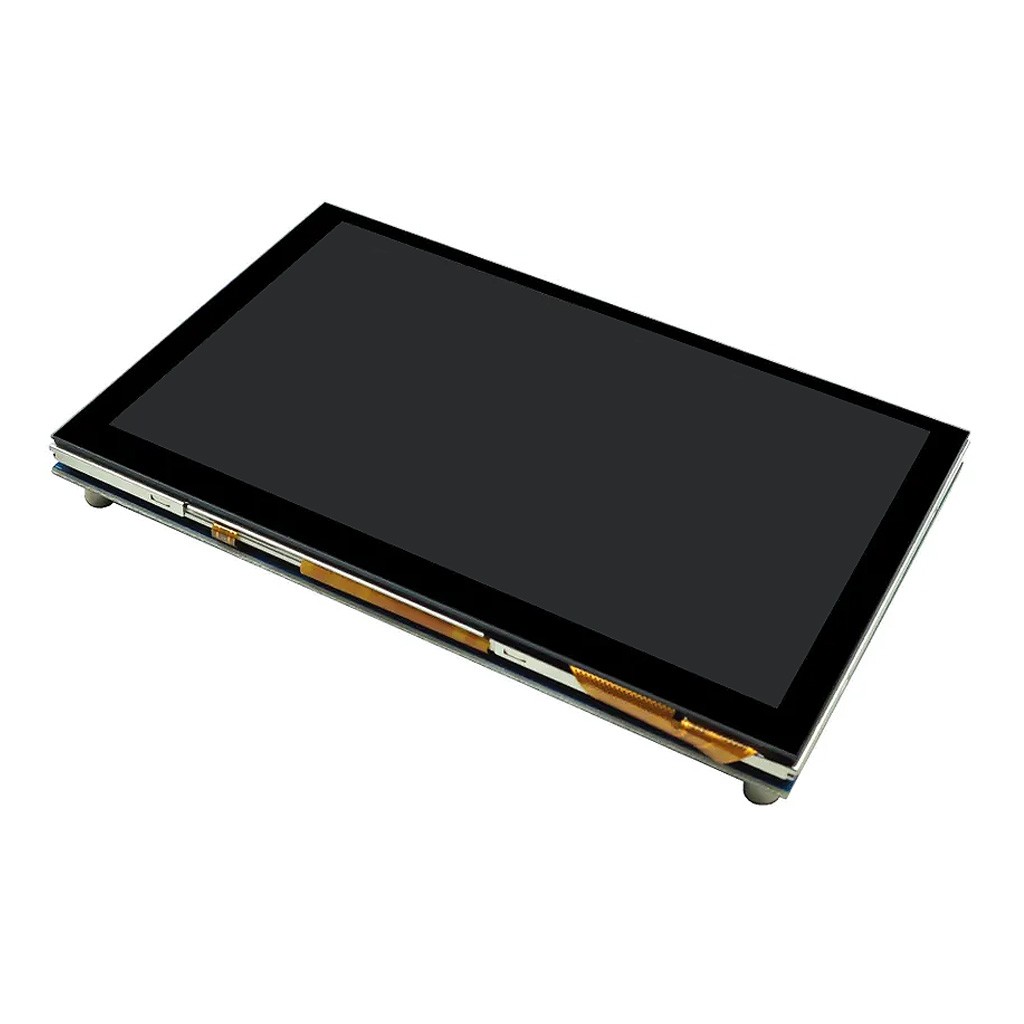

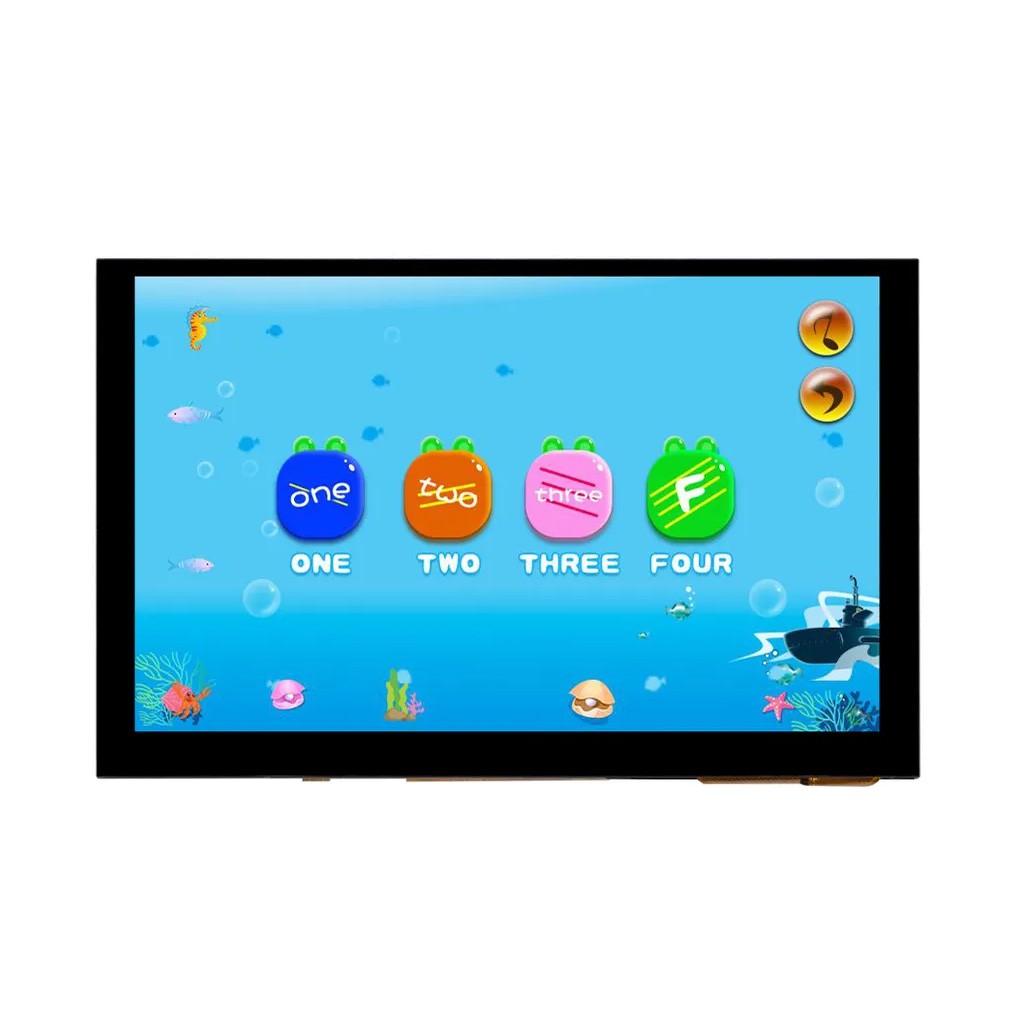

Лицевая стеклянная панель графического модуля с экраном 5 дюймов WKS50WV028-WCT имеет строгое прямоугольное очертание с визуальной рамкой по периметру, подкрашенной в классический чёрный цвет. Прозрачная часть лицевой панели модуля WKS50WV028-WCT, находящаяся над активной зоной TFT ЖК-экрана, объединена с ёмкостным мультитач сенсором, способным распознавать до 5 одновременных касаний. Разрешение ЖК-матрицы с откликом 25мс составляет 800 х 480 точек. Углы обзора по всем направлениям у IPS-матрицы дисплея WKS50WV028-WCT приближены к 80°. Чёткость и точность передачи сохранены во всём диапазоне цветовой палитры из 16.7-млн оттенков. Встроенная IPS матрица отличается повышенной яркостью и контрастностью.
Технические характеристики
Интерфейс MIPI DSI, расположение и назначение выводов (распиновка, цоколевка)
| Номер | Обозначение | Назначение |
| 1 | GND | Питание, общий (минусовой) |
| 2 | DSI_DN1 | MIPI DSI минусовой вход дифференциального канала данных data1 (-) |
| 3 | DSI_DP1 | MIPI DSI плюсовой вход дифференциального канала данных data1 (+) |
| 4 | GND | Питание, общий (минусовой) |
| 5 | DSI_СN | MIPI DSI минусовой вход дифференциального канала стробирования clock(-) |
| 6 | DSI_СP | MIPI DSI плюсовой вход дифференциального канала стробирования clock(+) |
| 7 | GND | Питание, общий (минусовой) |
| 8 | DSI_DN0 | MIPI DSI минусовой вход дифференциального канала данных data0 (-) |
| 9 | DSI_DP0 | MIPI DSI плюсовой вход дифференциального канала данных data0 (+) |
| 10 | GND | Питание, общий (минусовой) |
| 11 | SCL | Вход стробирования шины I2C сенсора касания |
| 12 | SDA | Вход данных шины I2C сенсора касания |
| 13 | GND | Питание, общий (минусовой) |
| 14 | 3.3V | Напряжение питания 3.3В DC |
| 15 | 3.3V | Напряжение питания 3.3В DC |

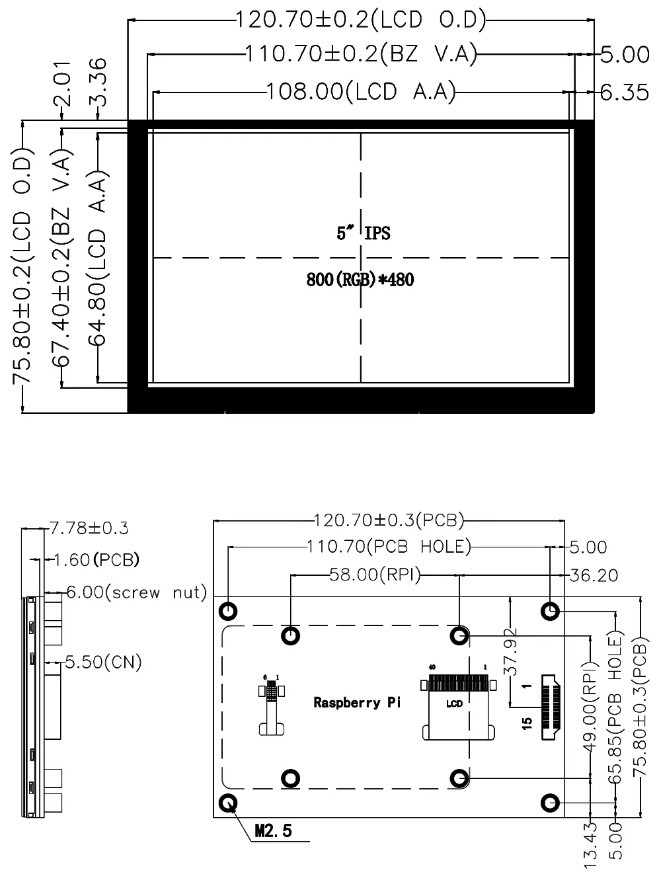

Физические размеры модуля, мм
 |
Документация модуля с экраном 5" WKS50WV028-WCT
------------------
