Сенсорный ЖК-экран 7 дюймов 800*480 MIPI DSI WKS70WV055-WCT для Raspberry Pi
Код товара: CTTL16144
Есть в наличии| 5170 c |
| 5170 c |
 |
|
|
7-дюймовый TFT дисплей WKS70WV055-WCT для Raspberry Pi
Внимание! Дисплей 7" WKS70WV055-WCT не комплектуется платами Raspberry Pi.

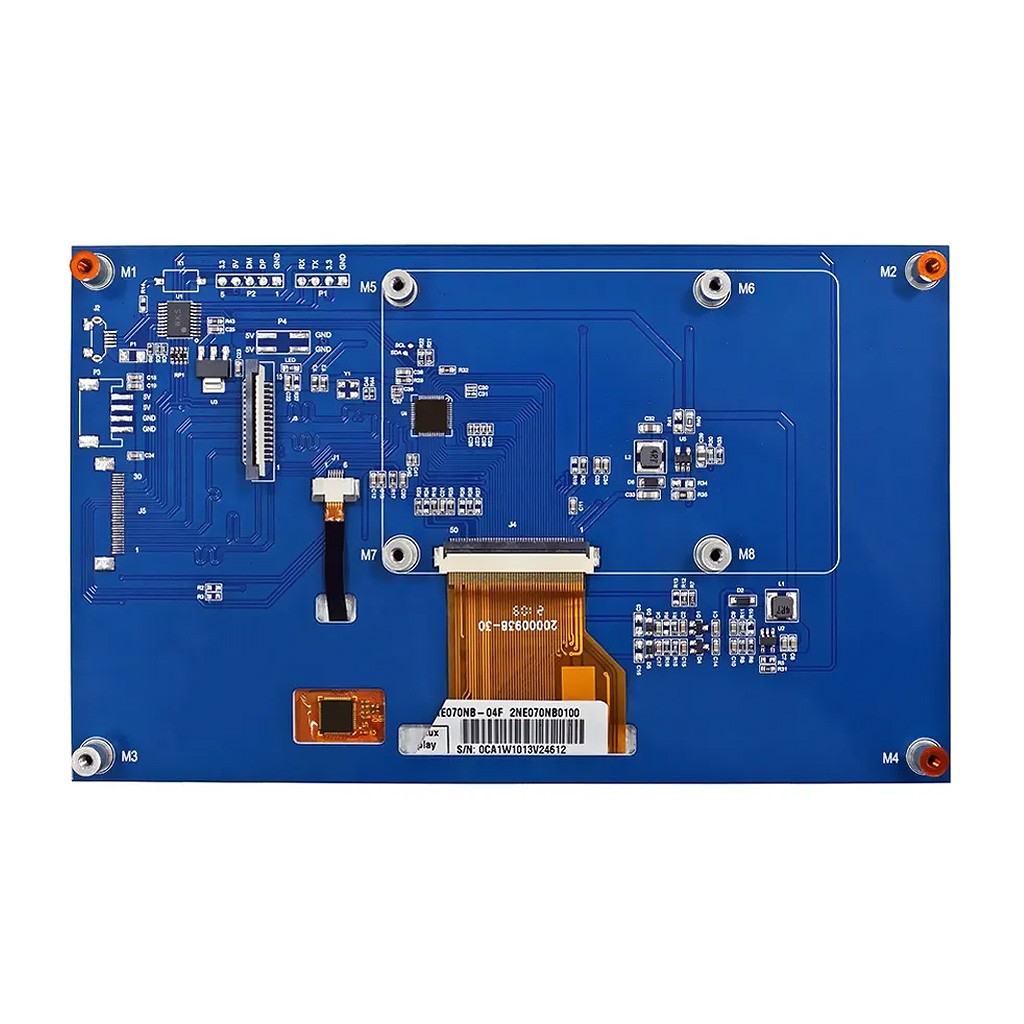

Ищете качественный 7-дюймовый TFT дисплей для вашего проекта на Raspberry Pi? Модель WKS70WV055-WCT — это продуманное решение для встраиваемых систем. Благодаря связке графических драйверов с 8-битным RGB-интерфейсом и встроенному преобразователю, дисплей полностью совместим с шиной MIPI DSI одноплатников RPi. Вы можете подключать его к любым другим источникам с аналогичным интерфейсом. На обратной стороне платы предусмотрены крепёжные стойки для установки Raspberry Pi 3B/B+ или 4B — удобно и компактно.

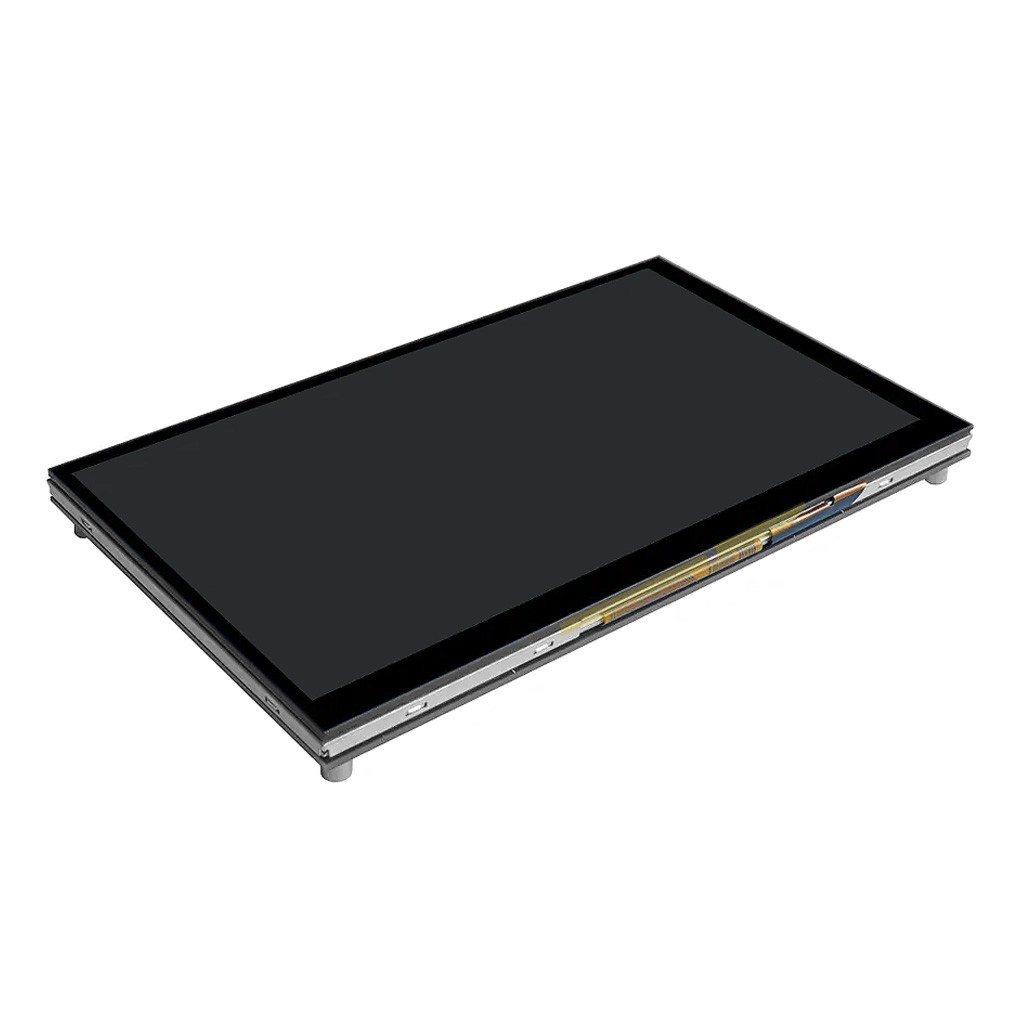

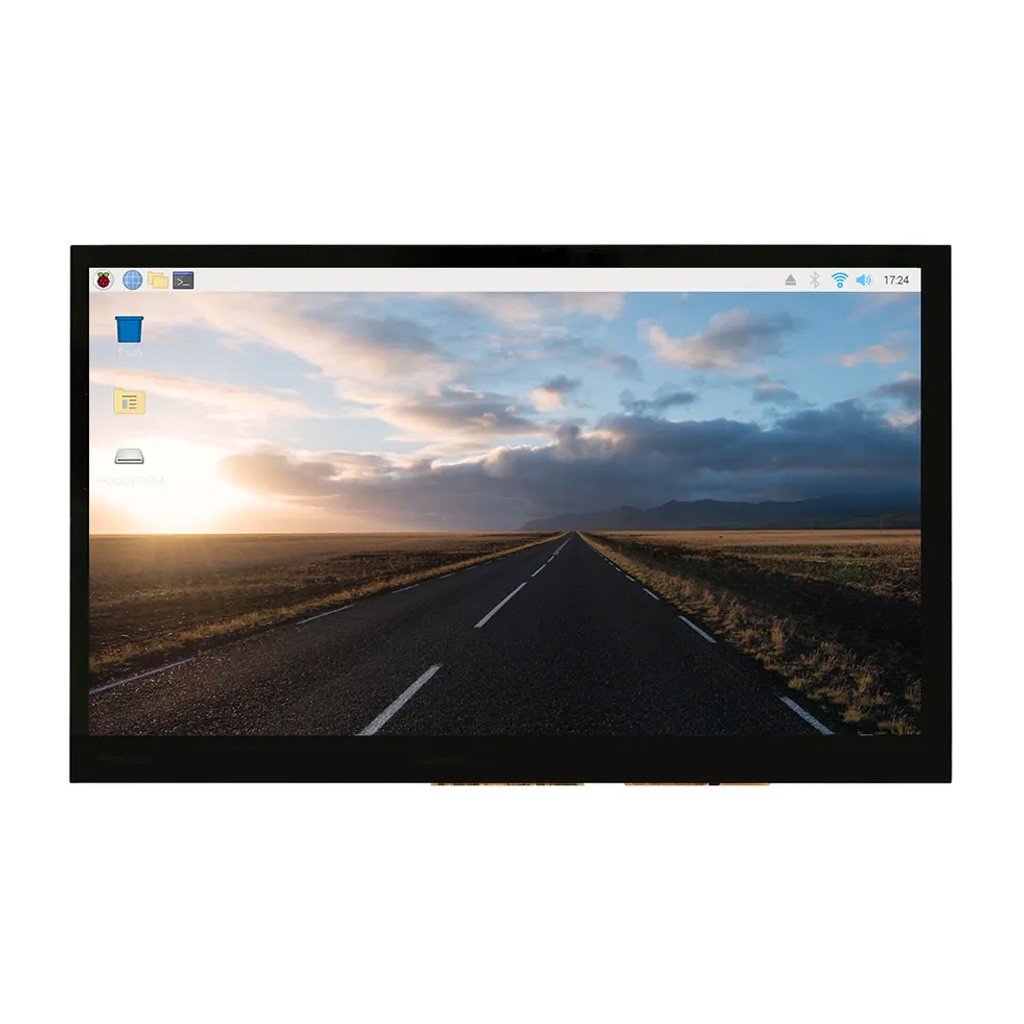

Лицевая панель с чёрной рамкой — строгий и лаконичный дизайн. Над активной зоной TFT-матрицы установлен ёмкостный мультитач-сенсор, поддерживающий до 5 одновременных касаний. Разрешение экрана — 800?480 пикселей, время отклика — 25 мс. Горизонтальные и вертикальные углы обзора достигают 70°, а верхний угол — 50°. Цветопередача на высоте: 16,7 миллионов оттенков обеспечивают яркую и насыщенную картинку.
Технические характеристики
Экран
Сенсорная панель
Интерфейс MIPI DSI, расположение и назначение выводов (распиновка, цоколевка)
Ниже приведена распиновка 15-контактного разъёма MIPI DSI.
| Номер | Обозначение | Назначение |
| 1 | GND | Питание, общий (минусовой) |
| 2 | DSI_DN1 | MIPI DSI минусовой вход дифференциального канала данных data1 (-) |
| 3 | DSI_DP1 | MIPI DSI плюсовой вход дифференциального канала данных data1 (+) |
| 4 | GND | Питание, общий (минусовой) |
| 5 | DSI_СN | MIPI DSI минусовой вход дифференциального канала стробирования clock(-) |
| 6 | DSI_СP | MIPI DSI плюсовой вход дифференциального канала стробирования clock(+) |
| 7 | GND | Питание, общий (минусовой) |
| 8 | DSI_DN0 | MIPI DSI минусовой вход дифференциального канала данных data0 (-) |
| 9 | DSI_DP0 | MIPI DSI плюсовой вход дифференциального канала данных data0 (+) |
| 10 | GND | Питание, общий (минусовой) |
| 11 | SCL | Вход стробирования шины I2C сенсора касания |
| 12 | SDA | Вход данных шины I2C сенсора касания |
| 13 | GND | Питание, общий (минусовой) |
| 14 | 3.3V | Напряжение питания 3.3В DC |
| 15 | 3.3V | Напряжение питания 3.3В DC |

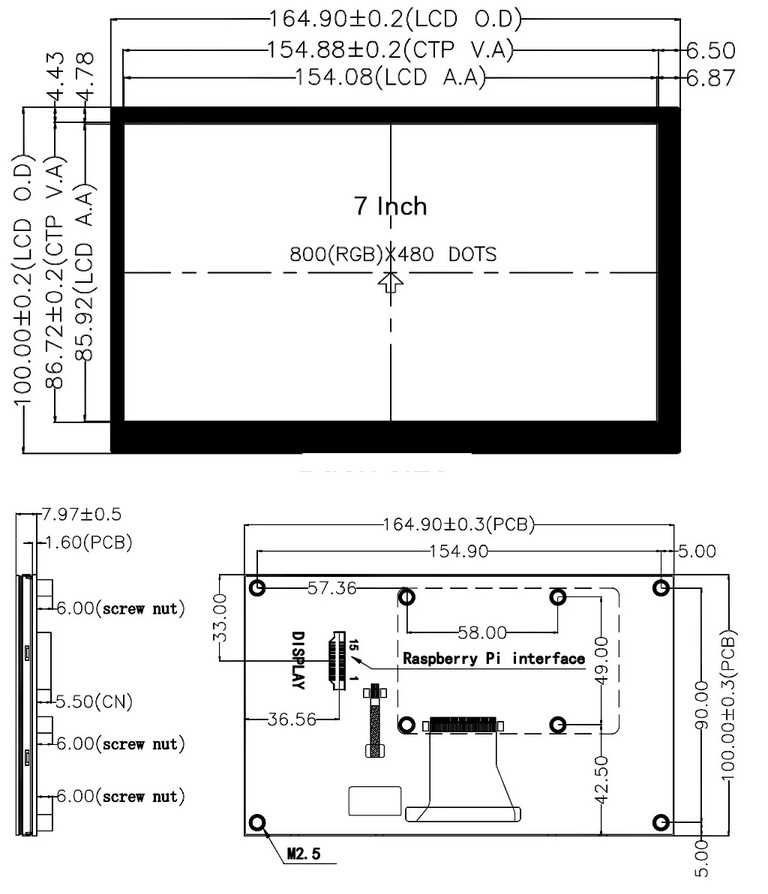

Физические размеры модуля, мм
 |
Документация модуля с экраном 7" WKS70WV055-WCT
Примечания к настройке Raspbian OS
Для платформы Raspberry Pi 4 с операционной системой Raspbian OS (дата выхода образа после 2021-10-30, например Bullseye), в файле config следует изменить строку "dtoverlay = vc4-kms-v3d" на "dtoverlay = vc4-fkms-v3d". В исходном значении это может вызвать ошибку запуска. В операционной системе Raspbian OS Buster необходимо закомментировать "dtoverlay = vc4-fkms-v33" добавлением символа # в начало строки.
------------------
