Описание

Технические характеристики

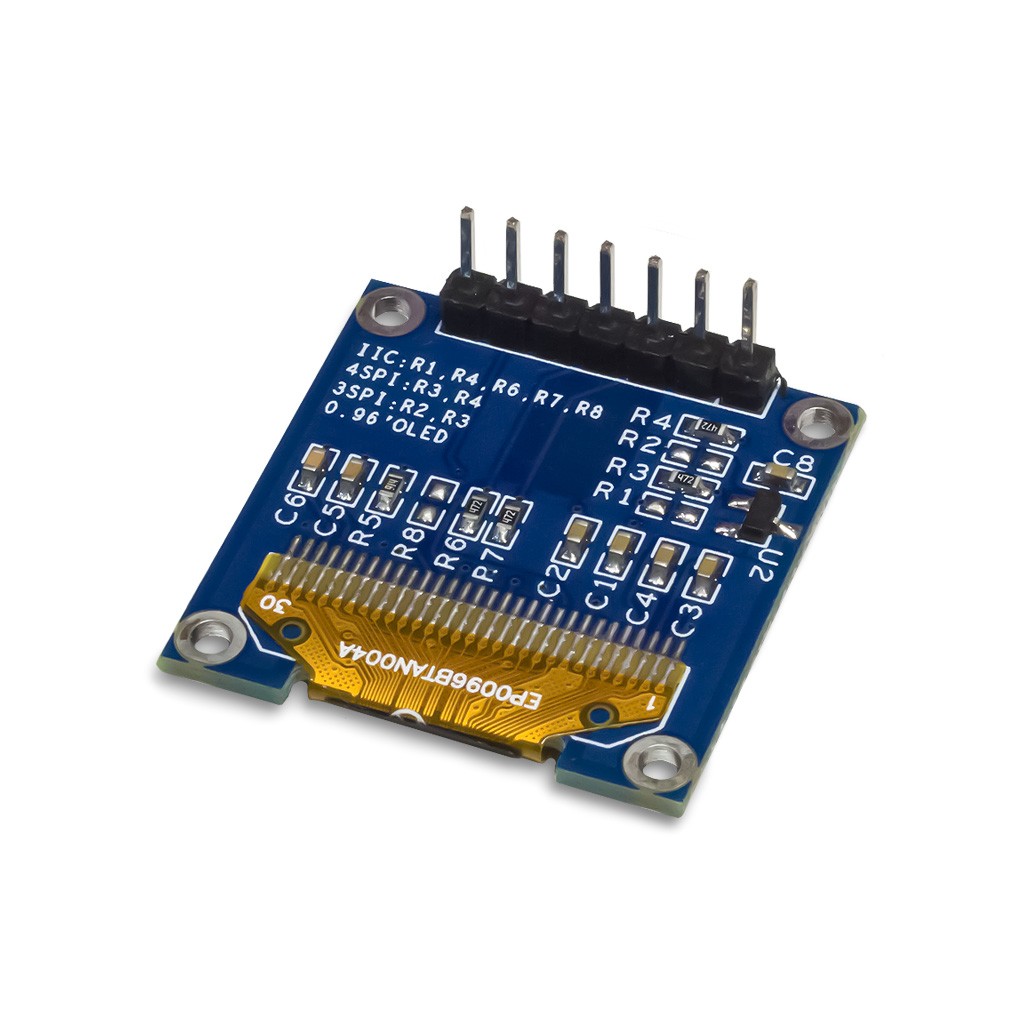

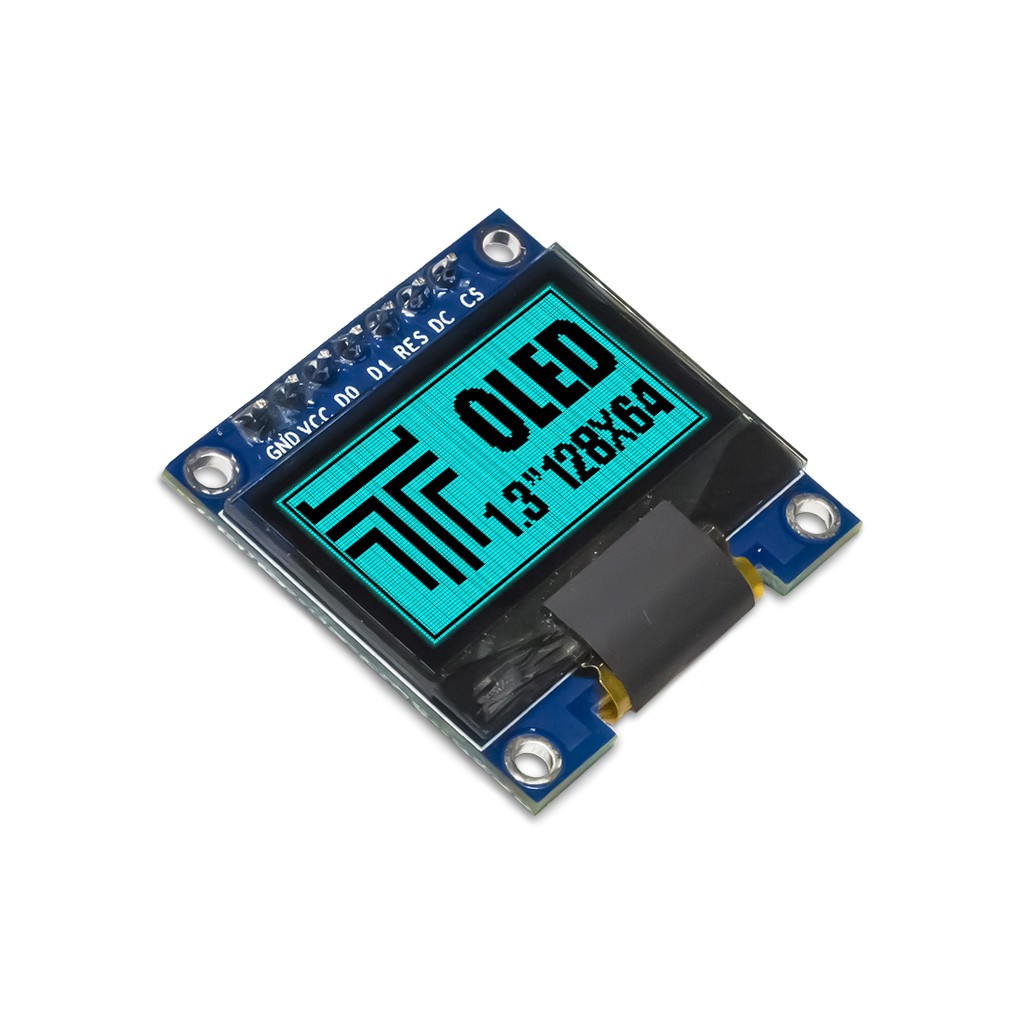

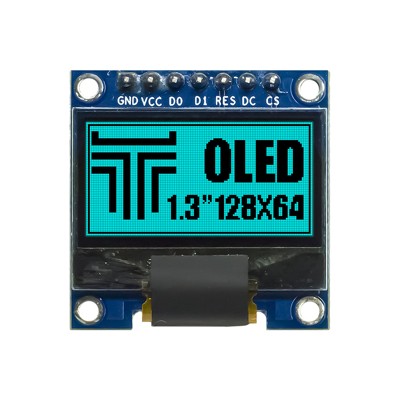

Графические матрицы, изготовленные по технологии OLED, обладают высокой энергоэффективностью. Пиксели в OLED-матрице самостоятельно светятся под воздествием электрического тока, фоновая светодиодная подстветка им не требуется.  Благодаря самосвечению, матрицы OLED тоньше и легче, потребляют в разы меньше энергии. Компактный модуль с высококачественным монохромным OLED-дисплеем с диагональю 0.96" (около 24.5мм) имеет графическое разрешение 128х64 пикселя, высокую контрастность и чёткость выводимого изображения. Встроенный графический контроллер SSD1306 аппаратно поддерживает регулировку контрастности и несколько функций обработки изображения, такие как зеркальное отображение, прокрутка и т.д. Модуль оснащён последовательным интерфейсом 4-проводной SPI и функционирует от напряжения +3.3В ~ +5В постоянного тока DC. При максимальном уровне свечения всех пикселей, потребляет не более 80 мА постойного тока, что позволяет использовать его в различных устройствах с автомомным питанием.

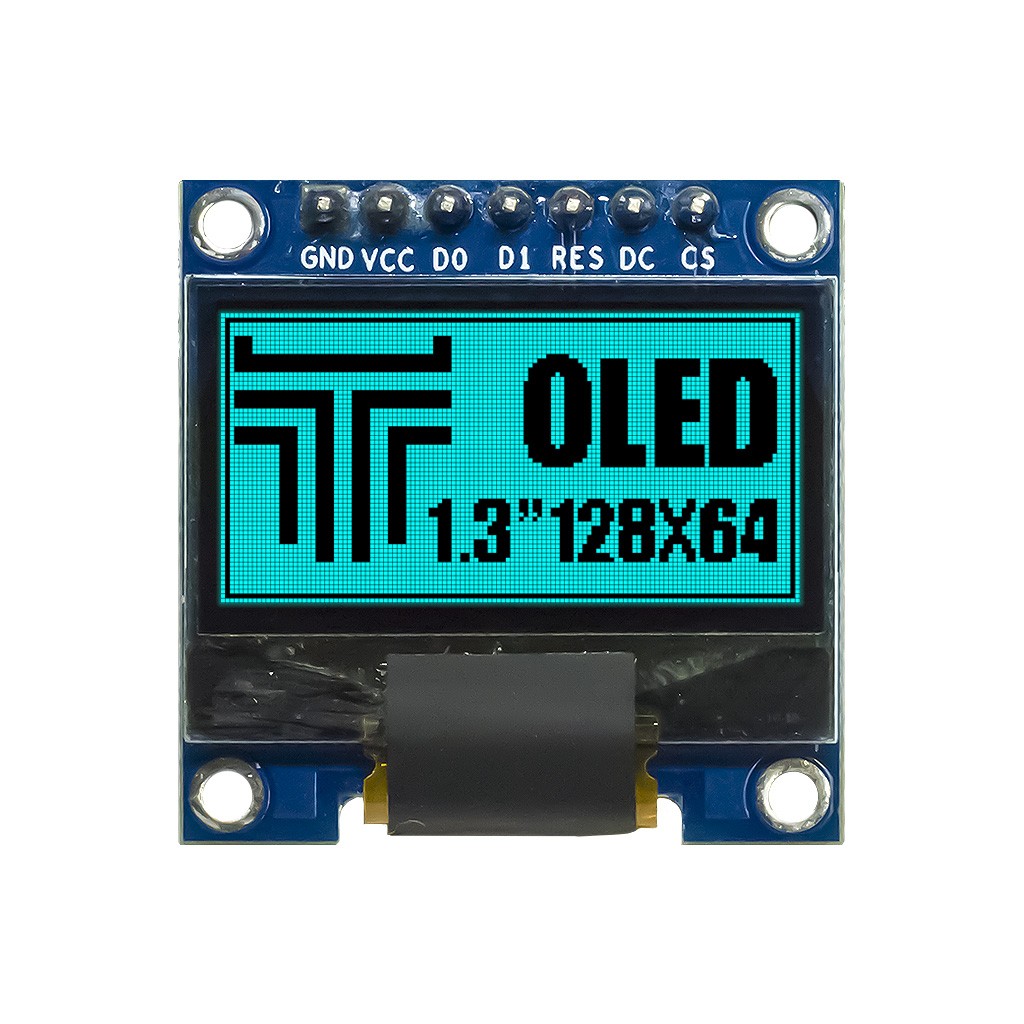

Назначение конактов модуля с 0.96" OLED-дисплеем

Технические особенности OLED-экрана

Технология изготовления графических OLED-паналей имеет множество положительных качеств, среди которых выделяются высокая контрастность и сочность получаемых изображений, а также крайне низкое энергопотребление в следствии отсутствия необходимости дополнительной подсветки пикселей, как в производстве ЖК TFT-матриц. Для OLED существуют некоторые физиологические ограничения, влияющие на эффективность и продолжительность службы. Например, проявление эффектов старения пикселей при достижении достаточно продолжительного срока наработки, не менее 15-20 тысяч часов. Они преждевременно становятся заметными особенно тогда, когда OLED-панель эксплуатируется в приложениях с трансляцией долгих статичных изображений. Эффект остаточного изображения появляется из-за того, что разные пиксели экрана включаются в разное время. И максимальная яркость свечения наиболее активных пикселей со временем гораздо быстрее уменьшается. Своеобразный дисбаланс в нагрузке может привести к видимому отличию свечения наиболее активных и неактивных пикселей. Способов борьбы с остаточным изображением придумано уже много, но в массе своей они склоняются к цели равномерного использования пикселей с неполной яркостью свечения.

Документация

1. Спецификация графического контроллера SSD1306 (англ., PDF);
