FNiRSi T4 Black Транзистор-тестер LCR-T4 в чёрном корпусе

Код товара: CTTL11586

Комплектация

Разработка и моделирование различных схем радиоэлектронной аппаратуры с нуля, наравне с техническим обслуживанием или ремонтом бесчисленного множества современных электронных приборов, небезосновательно считается кропотливым трудом, требовательным к владению всех необходимых для работы знаний и способностей. Основополагающим навыком для подавляющего большинства начинающих радиолюбителей и для мастеров-профессионалов является умение самостоятельно, легко и быстро определять любые радиоэлектронные компоненты, различать их по видам и категориям, безошибочно читать их номиналы, и дифференцировать несоответствие. Не менее важно и понимание о функциональном предназначении радиокомпонентов.

Всякое электронное устройство без исключения, будь то фабрично производимое в серийных масшатабах, или находящееся на стапелях конструкторского бюро, состоит из ассортимента разношёрстных полупроводниковых компонентов. Выпускающиеся в широком спектре размеров и номиналов, радиодетали обладают индивидуальной маркировкой, указывающей на модель и/или рабочие характеристики. Правила нанесения маркировки и её стилистика определяются создателями электронных составляющих. Маркировка может отличаться друг от друга для разных категорий или групп радиодеталей. Кроме того, к одному типу радиокомпонентов может применяться сразу несколько видов обозначения номиналов, нередко в условной кодировке. Например, на корпусах самых обычных резисторов используются буквенно-цифровые обозначения или схема из 4-5 разноцветных колец. Бытуют ситуации, когда получить максимально полную информацию о конкретном элементе не представляется возможным, так как его маркировка частично повреждена или совсем отсутствует. Для определения номинальных характеристик ко многим классам радиодеталей уже давно существуют универсальные мультиметры или узконаправленные тестеры-измерители.

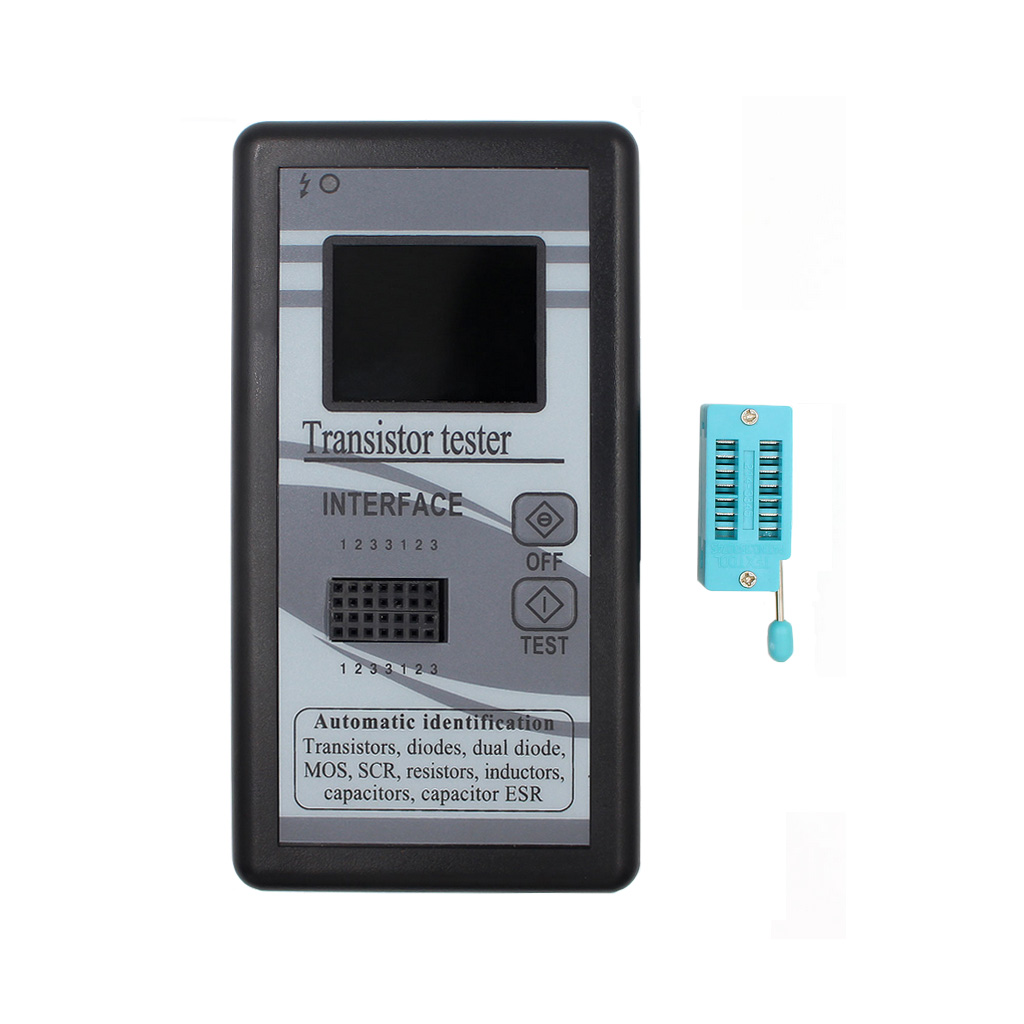

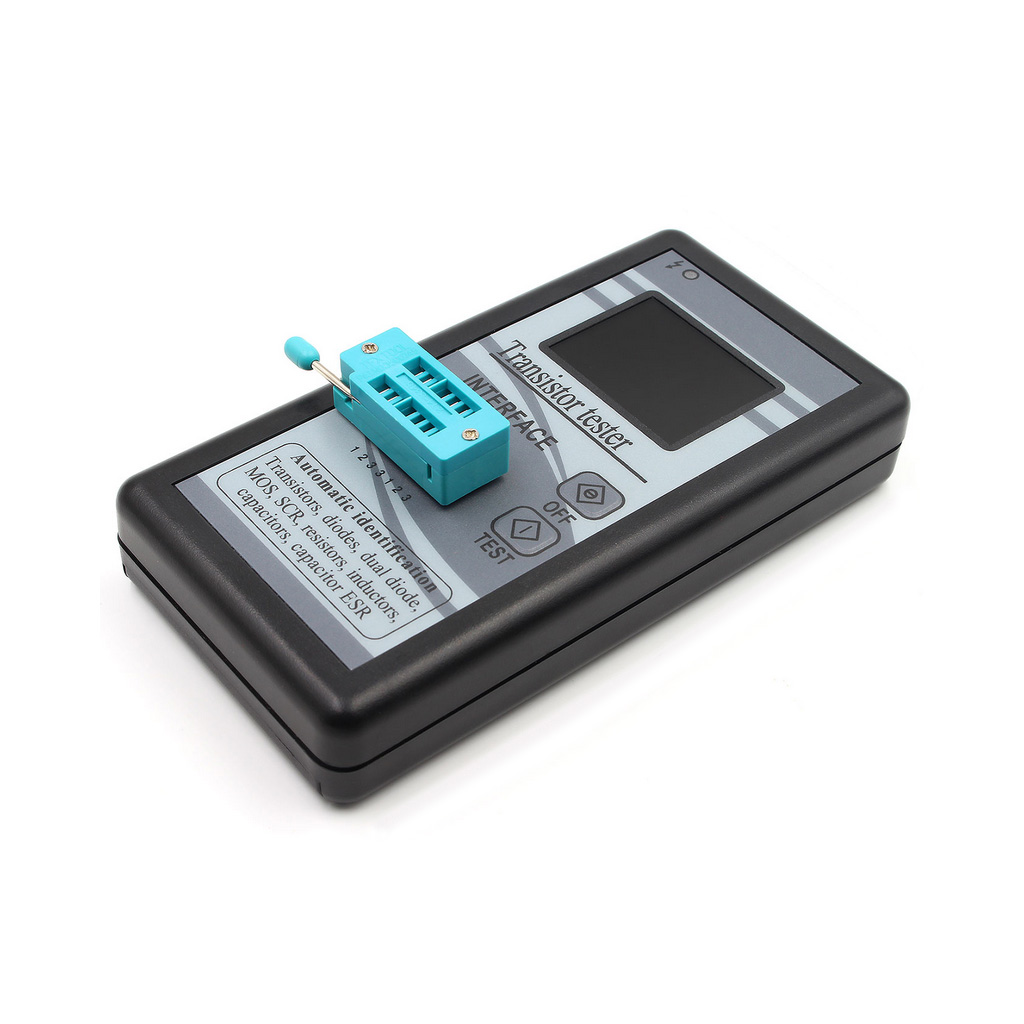

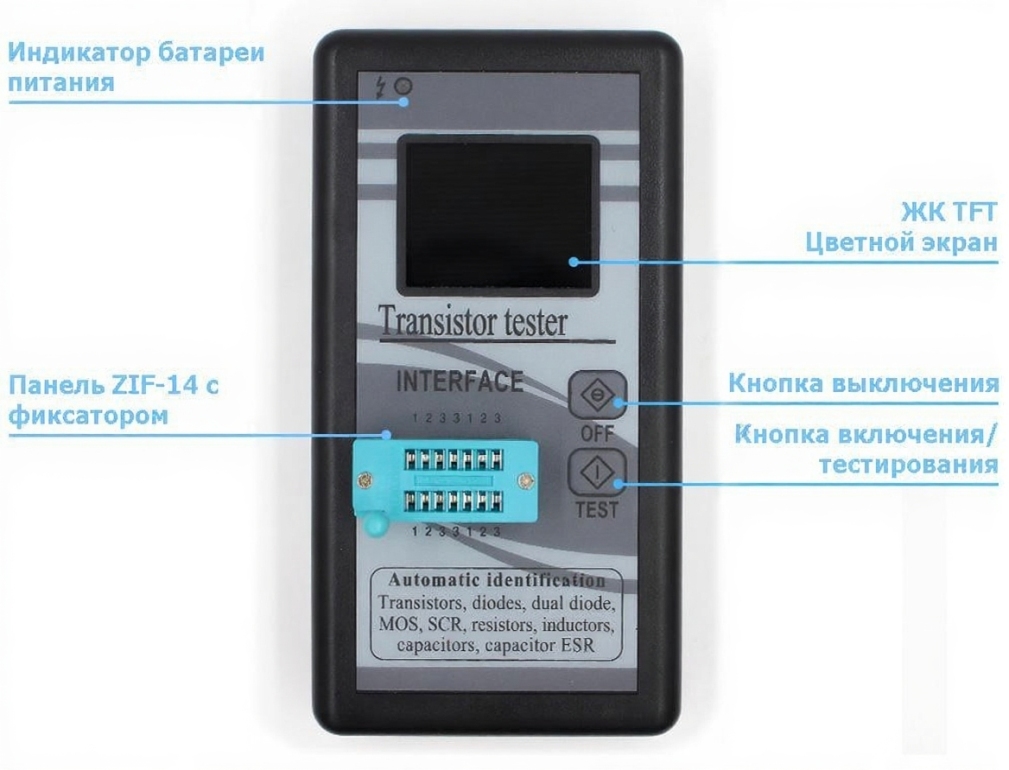

Специальная версия многоцелевого транзистор-тестера от производителя FNIRSI — это усовершенствованный вариант популярного тестера LCR-T4 с мощным и производительным чипом Atmega328 внутри. Модель LCR-T4 объединяет в себе сразу несколько функций измерения величин: сопротивления резисторов, индуктивности дросселей, ёмкости и коэффициент активных потерь конденсаторов (ESR). Через входы 4-рядного 28-контактного разъёма, либо через установленную поверх него ZIF-панель с фиксатором, портативный тестер LCR+ESR T4 самостоятельно, всего за 2 секунды времени, определяет очерёдность расположения в разъёме выводов для: NPN / PNP биполярных транзисторов с вычислением коэффициента усиления по току и расчётом перехода база-эммитер, N-канальных и P-канальных полевых МОП-транзисторов (MOSFET) с напряжением затвора до 5 вольт, диодов и чипов сдвоенных диодов (светодиодов до 5 вольт), тиристоров, резисторов, и конденсаторов. Входы тестера T4 пронумерованы согласно 3 внутренним аппаратным линиям диагностики радиодеталей. Особое внимание следует уделять правильной установке изучаемых компонентов и исключать расстановку их противоположных выводов во входы тестера с одинаковой нумерацией.

На ярком, цветном ЖК-экране размером 1.8 дюйма с разрешением 160*128 точек, транзистор-тестер LCR+ESR FNIRSI T4 отображает перечень параметров и характеристик, доступных для измерения к каждому подвиду распознаваемых электронных компонентов. Тестер T4 выводит на дисплей показатели в текстовом-числовом формате, рядом показывает схематическое изображение опознанного компонента. Примеры изображения экрана с определением разных электронных компонентов выглядят так:

Работает тестер от одноразовой батареи с напряжением 9 вольт или от перезаряжаемого аккумулятора типоразмера 6LR61 / "Крона". В моменты пиковой нагрузки анализатор T4 может расходовать до 200мА постоянного тока. При частом использовании тестера рекомендуется использование литиевой батареи, эквивалентной по размерам и параметрам. В транзистор-тестере LCR+ESR FNIRSI T4 предусмотрена экономия заряда батареи - на корпусе присутствует кнопка принудительного выключения OFF, а также реализовано автоматическое отключение устройства, с минутной задержкой после завершения сеанса определения и измерения. В новом программном обеспечении измерительного прибора добавлена функция указания в нижней строке экрана напряжения питания и обратный отсчёт времени до автоматического отключения.
