Raspberry Pi Compute Module 4 с WiFi, eMMC: 32GB, RAM 4GB + Адаптер RPi4B Waveshare (комплект)
Код товара: CTTL16168
Есть в наличии| 22430 c |
| 22430 c |
 |
|
|

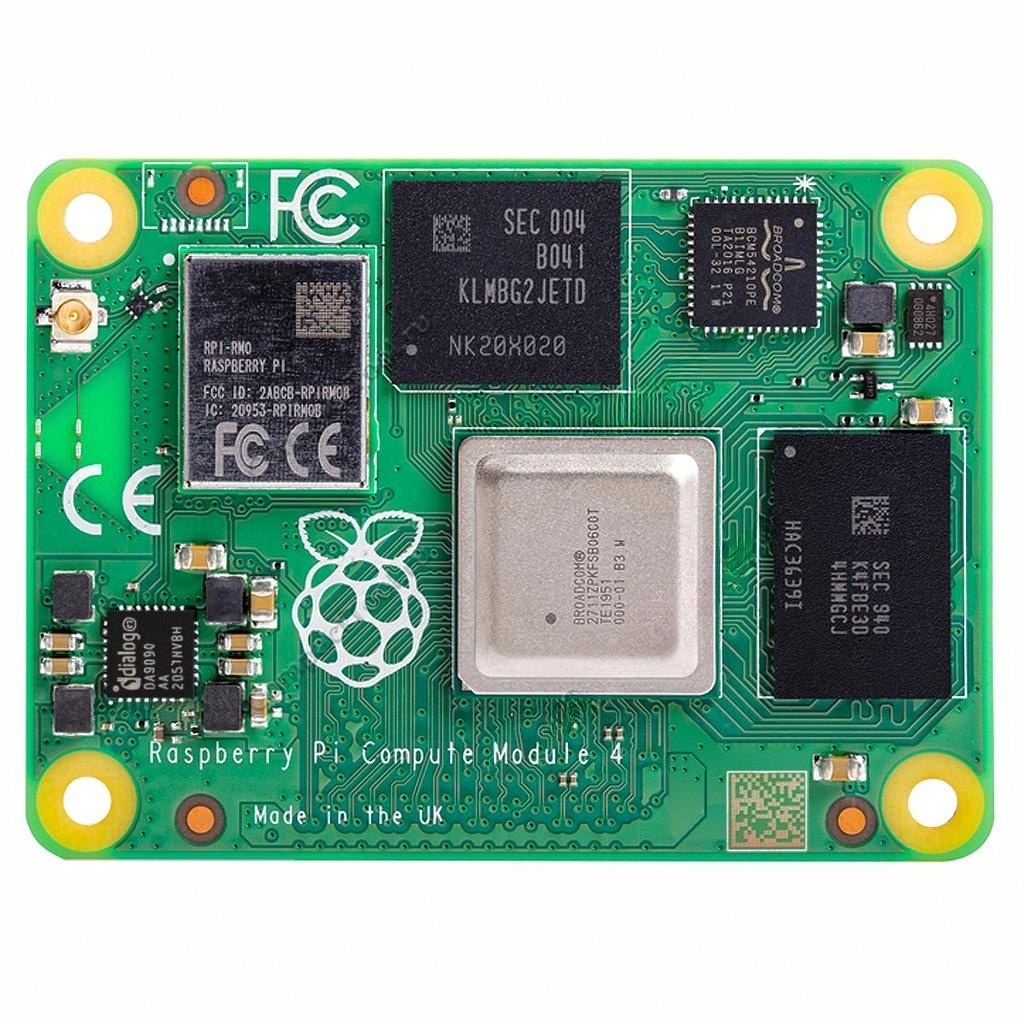

Неугасаемая популярность познавательно-образовательных одноплатников Raspberry Pi доказана существованием большого разнообразия полностью совместимых электронных дополнений и расширений, созданных не только основоположниками Raspberry Pi Foundation, но также и независимыми энтузиастами, вдохновлёнными техническими возможностями бюджетной ультракомпактной вычислительной системы. Если ранее цифровая платформа Raspberry Pi представляла лишь великолепную основу для изучения информатики и отлично подходила для разработки небольших многоцелевых мультимедийных проектов, то теперь она располагает полноценным альтернативным решением в лице многопрофильных модулей Raspberry Pi Compute Module (сокр. RPi CM1-5), спроектированных для целей упрощения интеграции имеющихся вычислительных ресурсов в самые разнообразные приложения, будь то системы периферийных вычислений со структурой "клиент-сервер", кластеры RPi, или массовое производство современных промышленных и бытовых устройств. Основное отличие модулей Raspberry Pi Compute Module от полноразмерных представителей платформы заключается в отсуствии каких-либо физических интерфейсов коммуникации наподобие портов USB/Ethernet, выходов аудио/видео и др.

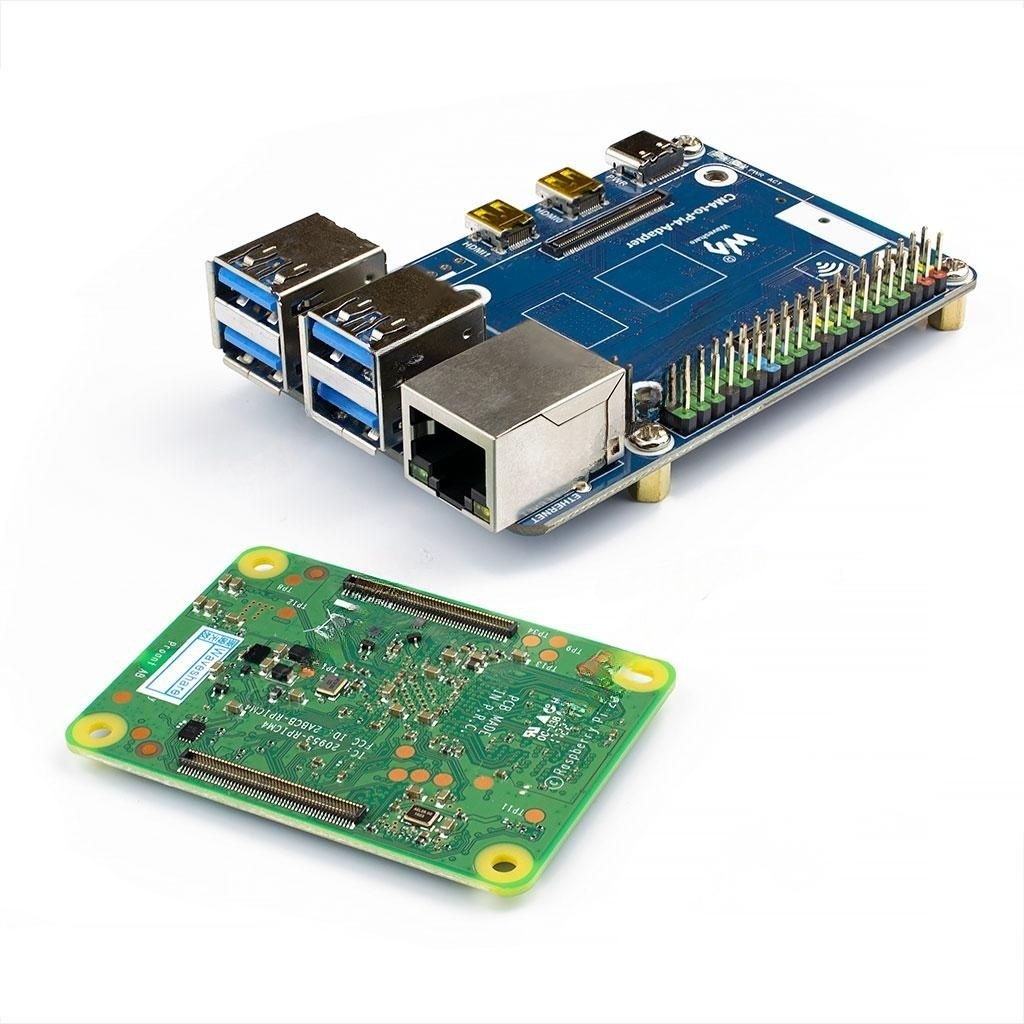

Четвертое поколение модулей RPi CM4 оснащено 200-контактным 2-рядным периферийным интерфейсом, не доступным в ранних версиях CM1-CM3. Возможность совместного использования CM4 с платами дополнений и расширений Raspberry Pi HAT всецело обеспечивает модуль адаптера CM4-to-RPi4 от Waveshare, во многом соответствующий по расположению и комплектацией физическими разъёмами с одноплатником Raspberry Pi 4B. Главные недостатки и преимущества CM4-to-RPi4 выражаются отсутствующим 3.5-мм аналоговым выходом VIDEO/AUX, наличием 4-х портов USB стандарта 3.0 вместо устаревших USB2.0, переносом портов DSI (Display) и CSI (Camera) в иные места на плате. Выводы 40-контактного разъёма RPi подкрашены в цвет их назначения. Логика портов общего назначения GPIO легко настраивается на уровни 3.3В или 1.8В. Порт Type-C совмещает функции питания и прошивки встроенной в CM4 памяти eMMC. Универсальный адаптер CM4-to-RPi4 Waveshare потребляет до 15Вт энергии (5В@3А), и поддерживает весь ряд модулей CM4, включая CM4 Lite. Загрузка системы для последних осуществляется классическим способом, через слот карты microSD. Размеры CM4-to-RPi4 в точности совпадают с размерами Raspberry Pi 4. В набор с платой-адаптером входит модуль RPi CM4 с WiFi/ПЗУ 32ГБ/ОЗУ 4ГБ.
Технические характеристики
Комплектация

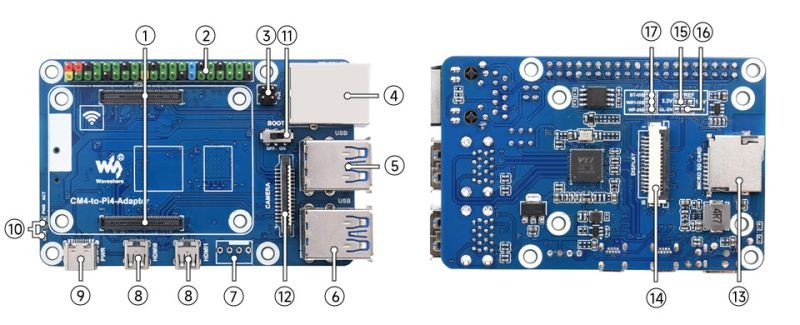

Компоненты и интерфейсы модуля CM4-to-RPi4 Adapter Waveshare
 |
| Название | Назначение | |
| 1 | Сокет CM4 | Совместим со всеми моделями CM4 |
| 2 | 40-контактный разъём GPIO | Подключение любых модулей дополнений и расширений RPi HAT |
| 3 | PoE | Разъём сетевой функции питания RPi через Ethernet-кабель |
| 4 | Порт Gigabit Ethernet | Разъём стандарта RJ45, поддерживается скоростной доступ к проводным сетям Ethernet в режимах 10/100/1000 Мб/с Base-T |
| 5, 6 | Порт 2х USB3.0 | Интерфейс USB3.0 для присоединения USB-устройств |
| 7 | Разъём вентилятора | Разъём подключения охлаждающего вентилятора с 5-вольтовым питанием, без поддержки управления/мониторинга скорости вращения (по умолчанию не припаян) |
| 8 | Порт HDMI | Интерфейс 2х micro HDMI для вывода звука и изображения 4K@30к/с |
| 9 | Порт USB Type-C | Питание 5В/2,5А, используется для программирования памяти eMMC |
| 10 | LED-индикатор | Отображение рабочих состояний Raspberry Pi |
| 11 | Переключатель BOOT | Интерфейс выбора источника запуска ОС ON: загрузка через USB Type-C OFF: загрузка из eMMC или с карты SD |
| 12 | Разъём CAMERA | Интерфейс цифровой камеры MIPI CSI |
| 13 | Слот карт microSD | Только для версии RPi CM4 Lite, запуск ПО |
| 14 | РазъёмDISPLAY | Интерфейс цифрового дисплея MIPI DSI |
| 15 | Перемычки IO-VREF | Уровень логического напряжения 1.8/3.3В для портов общего назначения GPIO CM4 |
| 16 | Функциональные выводы | RUN: низкоуровневый сброс, высокоуровневый запуск CM4 GL-EN: режим пониженного энергопотребления, активный на низком уровне |
| 17 | Перемычки ситемных функций | BT_DIS: отключение Bluetooth, только для CM4 с антенной WiFi_DIS: отключение WiFi, только для CM4 с антенной WP_DIS: защита против записи EEPROM |

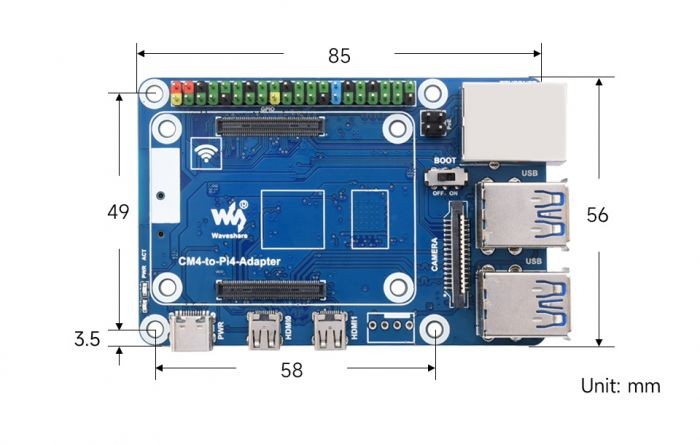

Физические размеры CM4-to-RPi4 Adapter Waveshare, мм
 |
Документация
- Запись образа для платы Compute Module версии с eMMC;
- Запись образа для платы Compute Module версии Lite;
- Инструкция по модельному ряду Raspberry Pi CM4 (англ., PDF);
- Спецификация одноплатного ПК Raspberry Pi CM4 (англ., PDF);
- Периферия ARM BCM2711 (англ., PDF);
- Электрическая принципиальная схема CM4-to-RPi4;
------------------
