RP2040-Plus 16mb

Код товара: CTTL16197

Waveshare RP2040-Plus 16Mb - новый взгляд на Raspberry Pi Pico от Waveshare. Основные отличия от Raspberry Pi Pico - больше флеш памяти, USB-C вместо устаревшего micro-USB и возможность питания от литиевых аккумуляторов (с возможностью зарядки аккумулятора через разъем USB-C). В остальном RP2040-Plus полностью совпадает с оригинальной Raspberry Pi Pico, что означает возможность беспрепятственного использования любых плат расширения, изначально разработанных для Raspberry Pi Pico.

Технические характеристки:

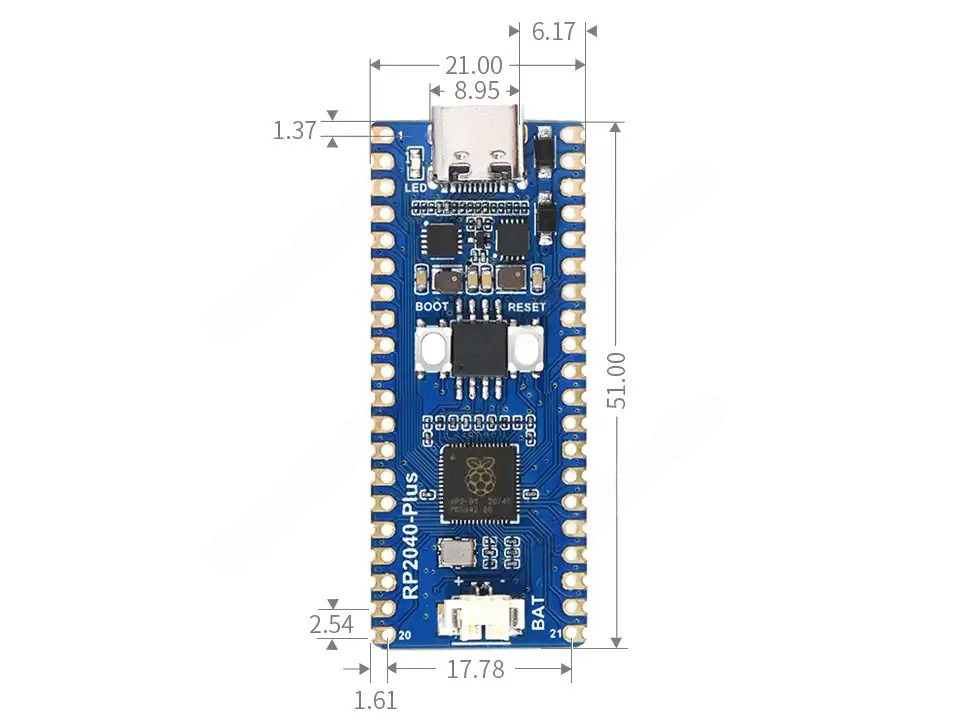

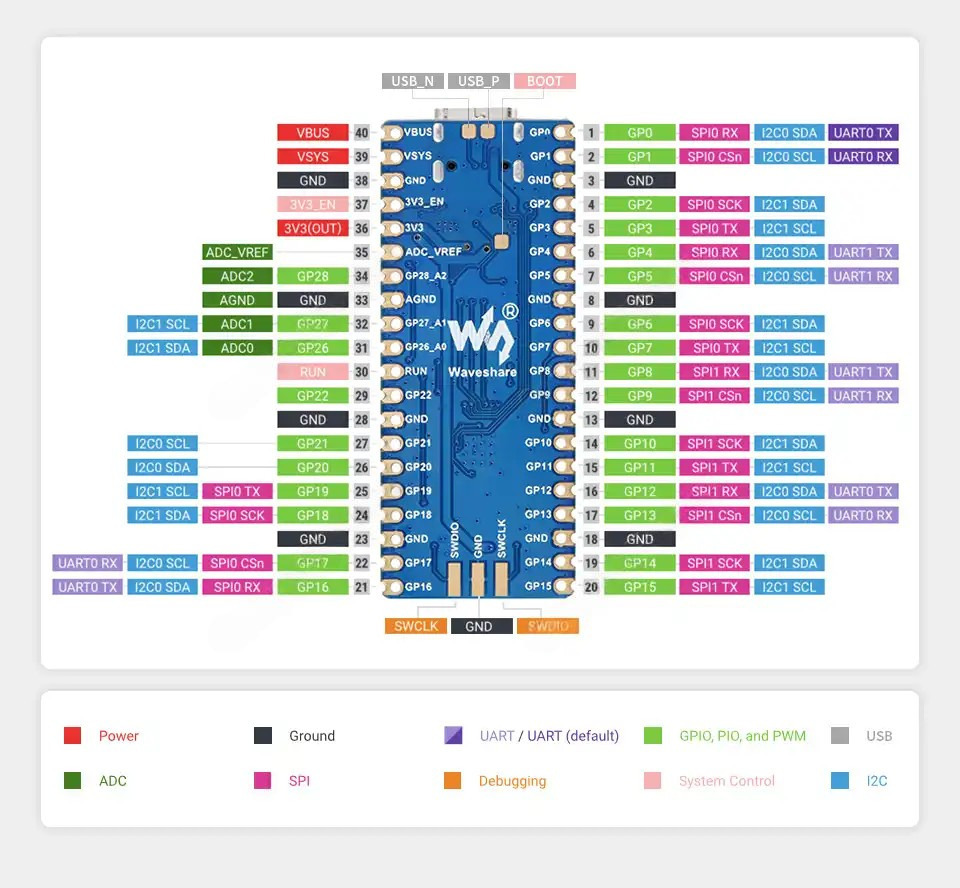

Расположение и назначение выводов, размеры печатной платы:

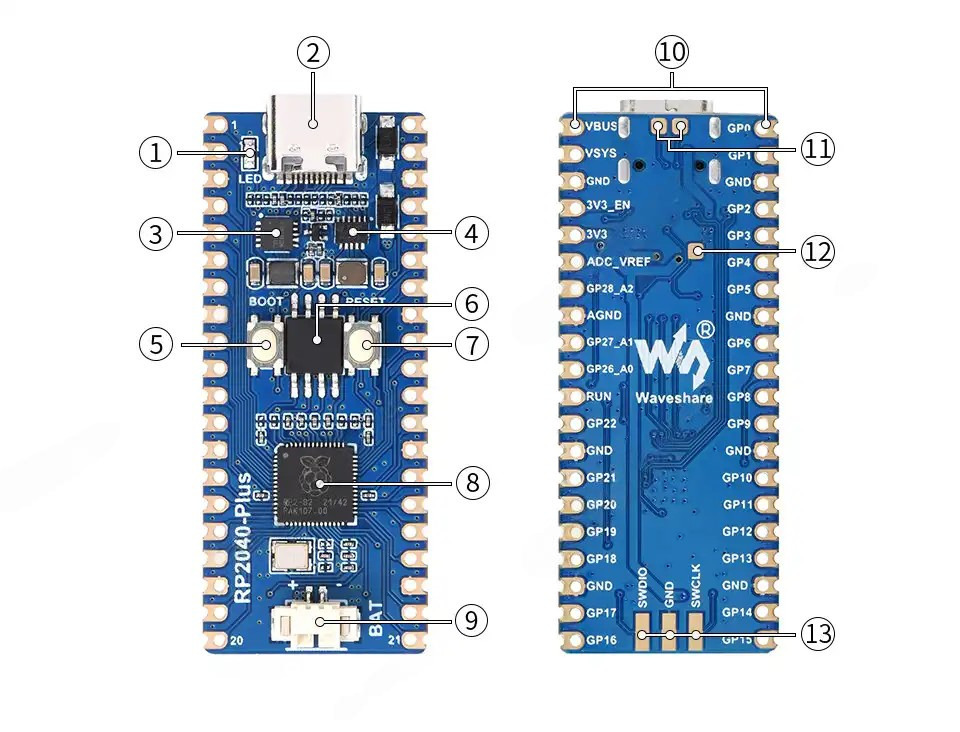

Расположение компонентов на плате:

светодиод LED не является индикатором питания; разъем USB Type-C; ETA6096 контроллер заряда литиевого аккумулятора; MP28164 DC-DC buck-boost конвертер; кнопка BOOT нажать при сбросе для загрузки прошивки; микросхема флеш-памяти 16MB: W25Q128JVSIQ; кнопка RESET; RP2040 двухъядерный процессор Arm Cortex M0+ с настройкой тактовой частоты до 133 МГц; разъем литиевого аккумулятора тип разъема MX1.25, тип аккумулятора: 3.7 вольт, литиевый аккумулятор; выводы pinout совместимы с Raspberry Pi Pico; тестовые контакты USB соединены с US разъемом; тестовый контакт BOOT соединен с кнопкой BOO; порт DEBUG;

Программирование RP2040-Plus может осуществляться на двух языках: MicroPython и Си.

Работа с каждым из языков программирования подробно описана в руководствах

Дополнительные файлы:
