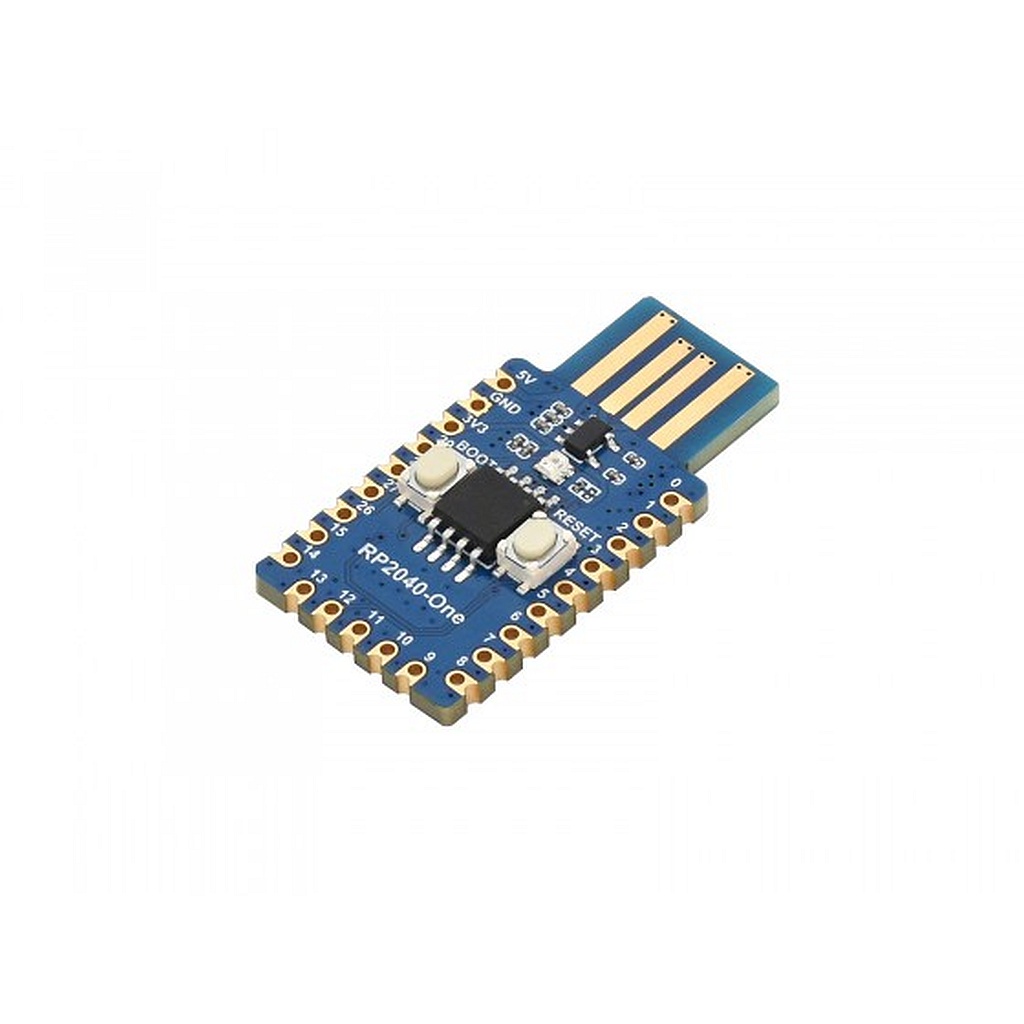

Waveshare RP2040-One 4Mb - компактный аналог Raspberry Pi Pico от Waveshare.

Встроенный разъем USB-A на печатной плате обеспечивает прямое подключение к USB разъемам ПК без использования соединительного шнура.


Технические характеристки:


  • Микроконтроллер Raspberry Pi RP2040.;
  • Двухъядерный процессор Arm Cortex M0+ с настройкой тактовой частоты до 133 МГц.;
  • 264 КБ SRAM и 4 МБ встроенной флэш-памяти.;
  • Разъем USB-A.;
  • Встроенный стабилизатор напряжения RT9013.;
  • USB 1.1 с поддержкой устройств и хостов.;
  • Режимы сна и покоя с низким энергопотреблением.;
  • Программирование методом перетаскивания с использованием запоминающего устройства через USB.;
  • 26 многофункциональных контактов GPIO (20 выводов в виде pinout, остальные для поверхностного монтажа).
  • 2 ? SPI,;
  • 2 ? I2C,;
  • 2 ? UART,;
  • 3 ? 12-битных АЦП,;
  • 16 ? управляемых каналов ШИМ.;
  • Точные часы и встроенный таймер.;
  • Датчик температуры;
  • Ускоренные библиотеки с плавающей запятой.;
  • 8 ? программируемых конечных автоматов ввода-вывода (PIO) для поддержки настраиваемых периферийных устройств.;

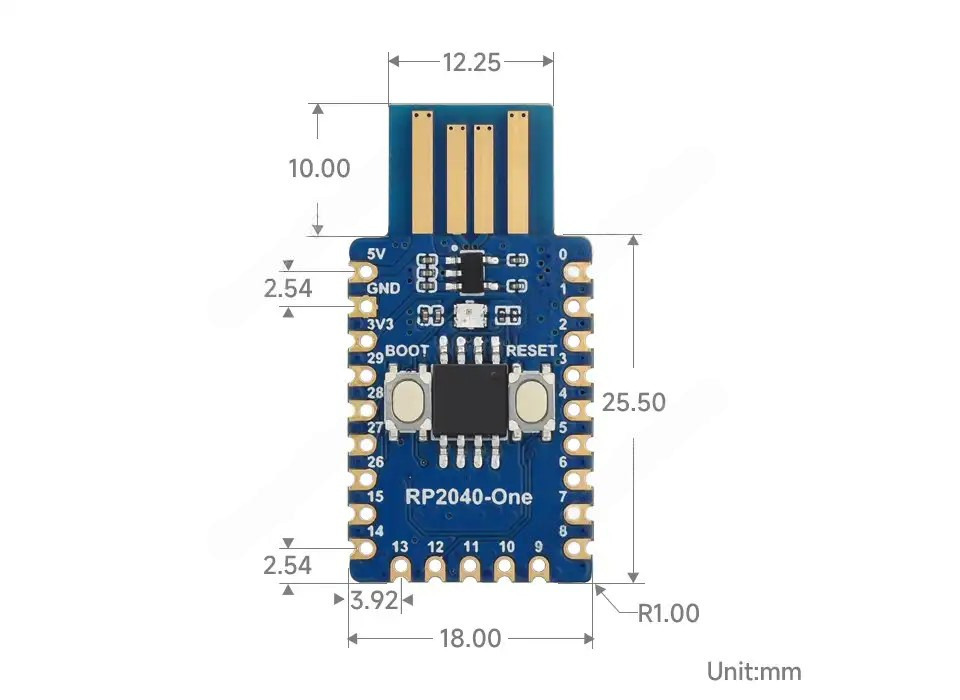

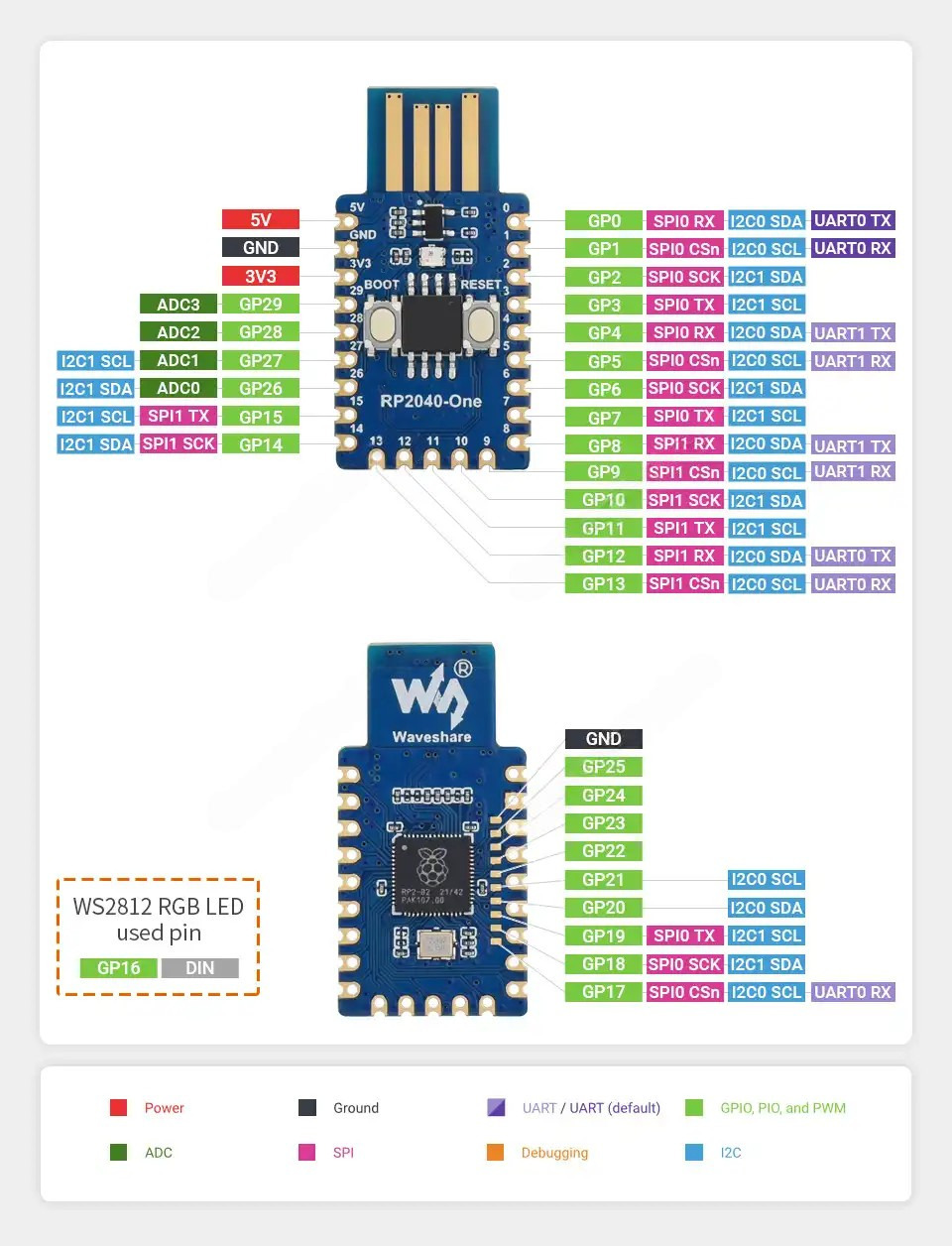

  • Расположение выводов и размеры печатной платы:


    Waveshare RP2040-One 4Mb Фото 2 Waveshare RP2040-One 4Mb Фото 3

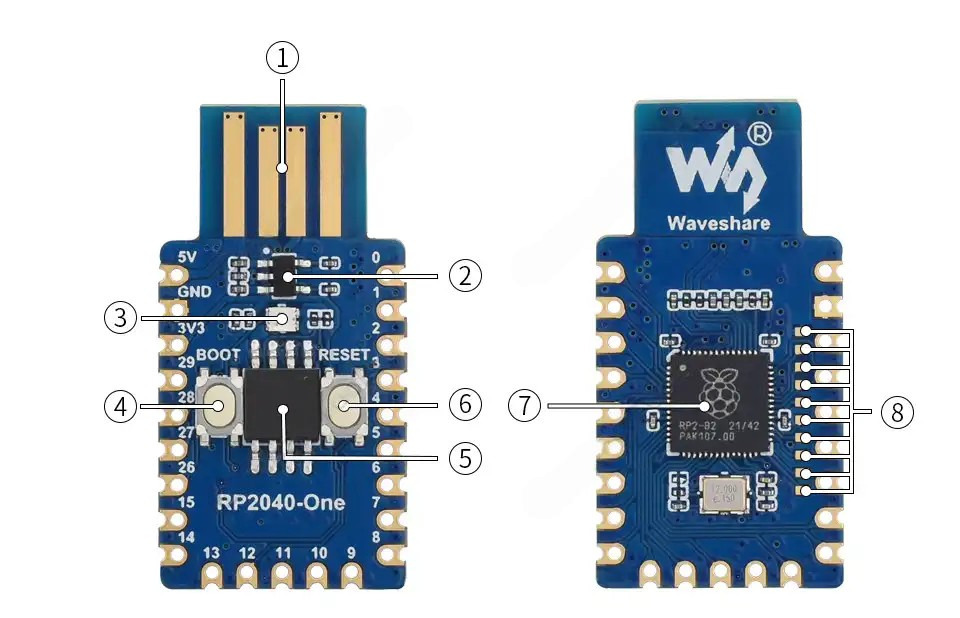

    Расположение компонентов на печатной плате:


    Waveshare RP2040-One 4Mb Фото 4
    1. PCB USB-A порт;
    2. RT9013-33GB
      500 мА ультрабыстрый LDO стабилизатор напряжения;
    3. WS2812
      адресный RGB светодиод;
    4. кнопка BOOT
      нажмите во время сброса для загрузки прошивки;
    5. W25Q32JVSSIQ
      4MB NOR-Flash память;
    6. кнопка RESE;
    7. RP2040
      двухъядерный процессор Arm Cortex M0+ с настройкой тактовой частоты до 133 МГц.;
    8. выводы RP2040
      10 выводов, включая 9 GPIO выводов (см. распиновку выше);

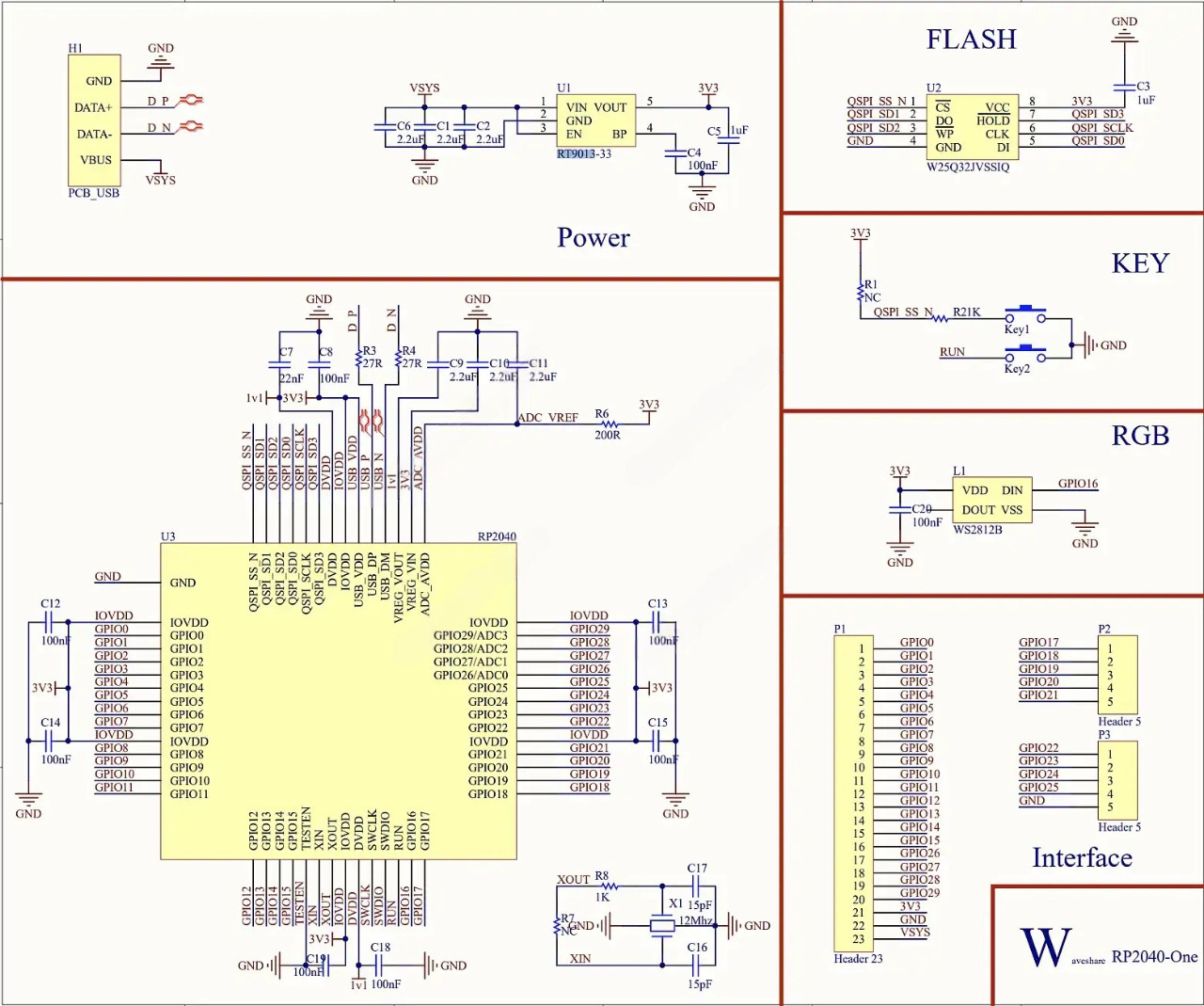

    Принципиальная схема:


    Waveshare RP2040-One 4Mb Фото 5

    Программирование RP2040-One может осуществляться на двух языках: MicroPython и Си

    Работа с каждым из языков программирования подробно описана в руководствах

  • Getting started with Raspberry Pi Pico;
  • Pico C/C++ SDK;
  • Pico Python SDK;
  • Дополнительные файлы:

  • Raspberry Pi Pico Datasheet;
  • Hardware design with RP2040;

  • ------------------
