RP2040 LCD Дисплейный модуль

Код товара: CTTL16199

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

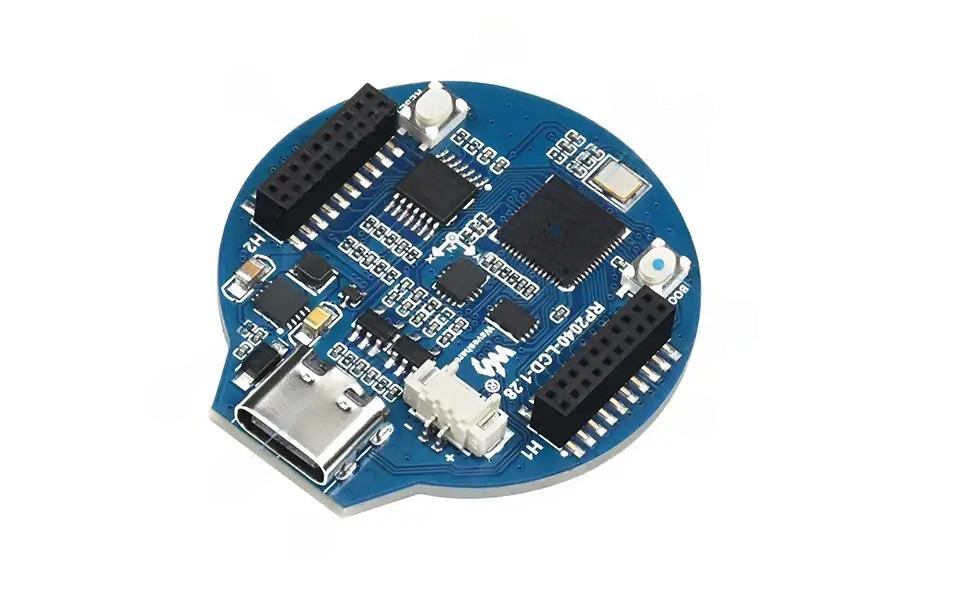

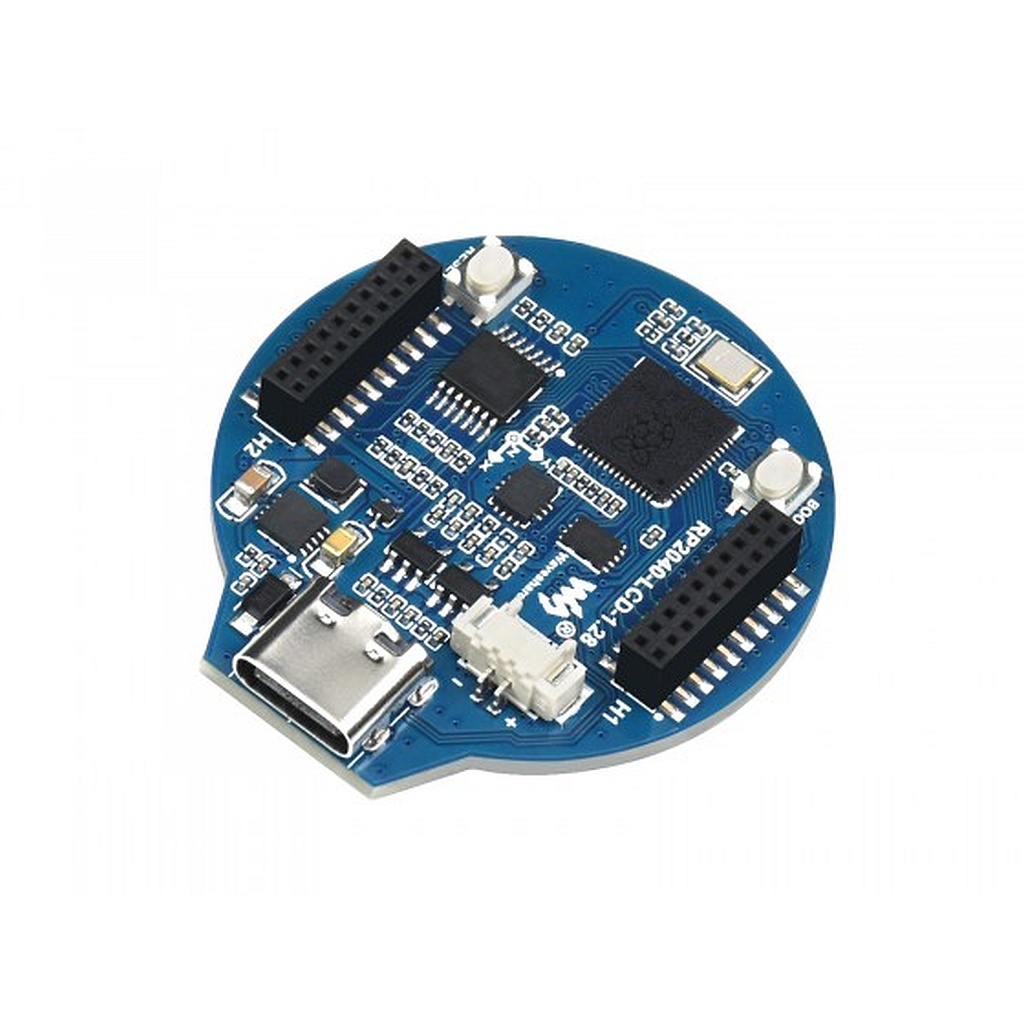

Waveshare RP2040 LCD - компактный аналог Raspberry Pi Pico от Waveshare, с круглым 1,28" IPS-дисплеем и 6-осевым датчиком положения разработанный для создания носимых устройств в виде часов.

Технические характеристки:

Микроконтроллер Raspberry Pi RP2040.;

Двухъядерный процессор Arm Cortex M0+ с настройкой тактовой частоты до 133 МГц.;

264 КБ SRAM и 2 МБ встроенной флэш-памяти.;

Разъем USB-С.;

Разъем для литиевой батареи.;

1,28" IPS-дисплей с разрешением 240 x 240 и поддержкой 65 тысяч цветов;

Датчик положения QMI8658C;

USB 1.1 с поддержкой устройств и хостов.;

Режимы сна и покоя с низким энергопотреблением.;

Программирование методом перетаскивания с использованием запоминающего устройства через USB.;

26 многофункциональных контактов GPIO.

2 ? SPI,;

2 ? I2C,;

2 ? UART,;

3 ? 12-битных АЦП,;

16 ? управляемых каналов ШИМ.;

Точные часы и встроенный таймер.;

Датчик температуры;

Ускоренные библиотеки с плавающей запятой.;

8 программируемых конечных автоматов ввода-вывода (PIO) для поддержки настраиваемых периферийных устройств.;

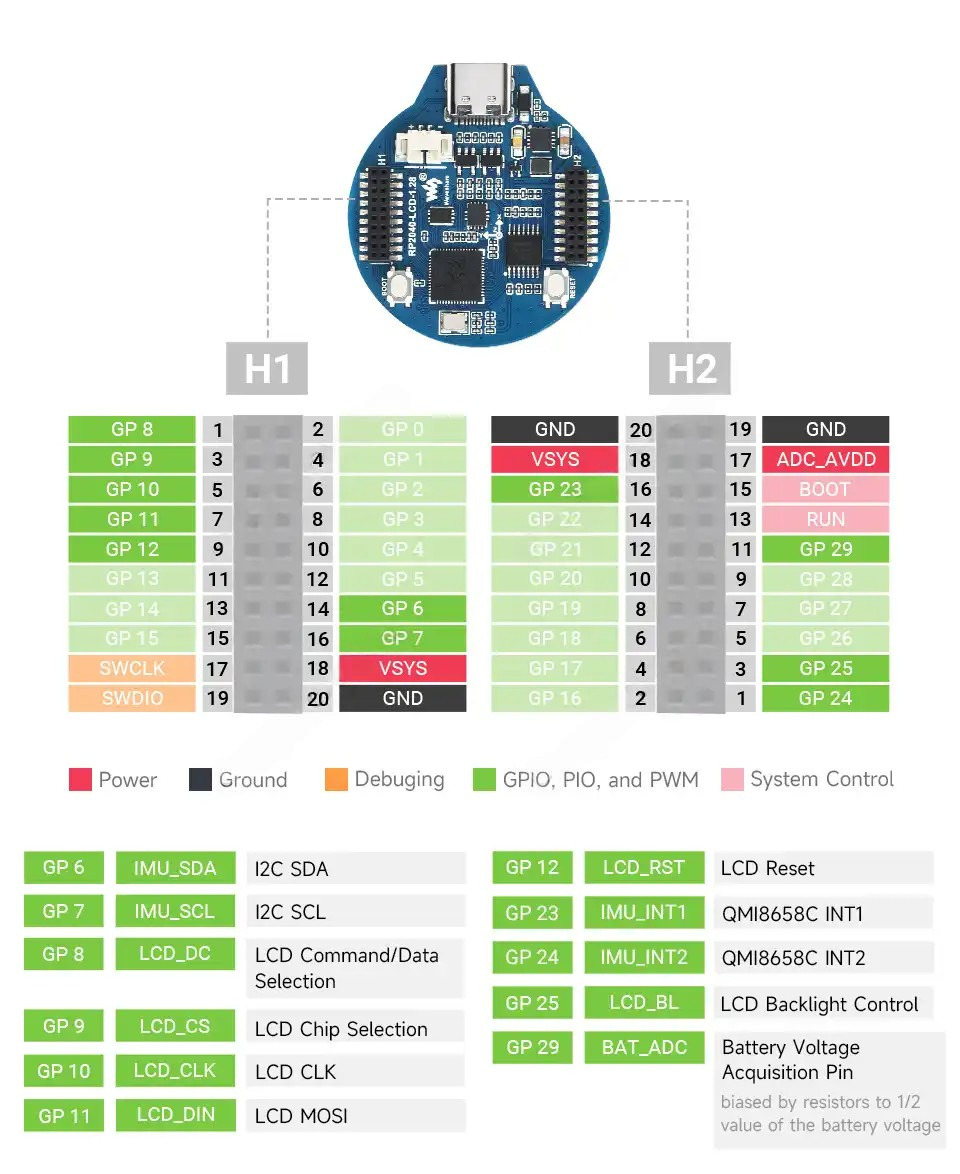

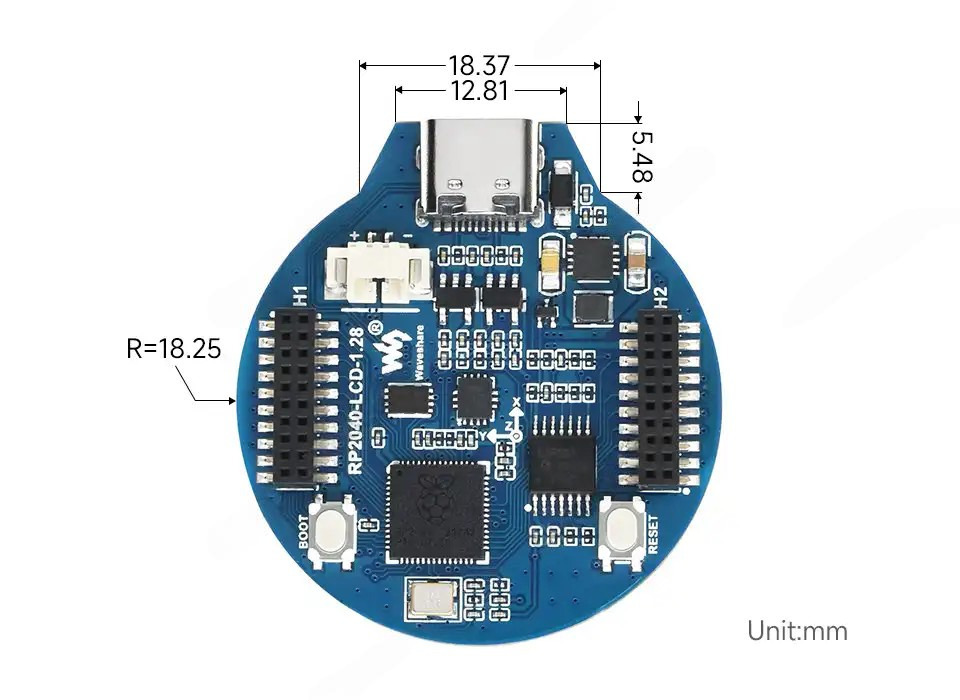

Расположение выводов и размеры печатной платы:

Расположение компонентов на печатной плате:

USB Type-C разъем
USB 1.1 с поддержкой host;
ETA6096
высокоэффективный менеджер перезарядки литиевой батареи;
разъем подключения аккумулятора
разъем MX1.25 для подключения 3.7 вольтовых литиевых аккумуляторов;
QMI8658C
датчик положения, включает в себя 3-осевой гироскоп и 3-осевой акселерометр;
разъемы с шагом 1.27 мм
выводы GPIO и DEBUG ( см. распиновку выше);
W25Q16JVUXIQ
2MB NOR-Flash память;
RP2040
Двухъядерный процессор Arm Cortex M0+;
кнопка RESET;
кнопка BOOT
нажмите во время сброса для загрузки прошивки;
