WisGate Edge Pro RAK7289СV2 Концентратор уличный 8-канальный EU868 LoRa/4G/LTE(EG95-E)/WiFi

Код товара: CTTL16107

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Шлюз-концентратор RAK7289CV2 WisGate Edge Pro — пожалуй, один из самых наилучших продуктов RAKwireless, спроектированный для коммерческого развертывания IoT в условиях уличного окружения, созданный из компонентов промышленного класса, гарантирующих высокий уровень надежности и стабильности устройства. Шлюз RAK7289 WisGate Edge Pro поддерживает до 16 каналов LoRa, многоканальную трансляцию в стандартах Ethernet и Wi-Fi, в том числе и сотовою связь. Опционально предоставлен специальный выделенный порт для различных вариантов питания с полной интеграцией автономного решения RAK Battery Plus, аккумулирующего зелёную энергию. Абсолютно новый дизайн позволяет размещать антенны LTE, Wi-Fi, и GPS непосредственно во внутреннем пространстве корпуса.

Шлюз LoRa RAK7289CV2 WisGate Edge Pro обеспечивает единое готовое решение для быстрого развертывания. Программное обеспечение LoRa-концентратора и его пользовательский интерфейс обновлены до версии WisGateOS 2, основанной на последнем релизе ядра системы OpenWRT, со свежими дополнениями безопасности IPv6 и OpenSSL 1.1, доступом к нескольким учётным записям, и многим другим. Удалённое обслуживание шлюза возможно через платформу WisDM. Дружественный пользовательский Веб-интерфейс в WisGateOS 2 выглядит несколько иначе и содержит гораздо больше информации во всплывающих подсказках. WisGate Edge Pro RAK7289CV2 подходит для любого выбранного сценария использования, будь то моментальное развёртывание или настройка пользовательского интерфейса и функционала.

Аппаратные особенности продукта

Корпус промышленного класса IP67/NEMA-6 с кабельными вводами;

PoE (802.3af) + защита от перенапряжения;

Сдвоенные концентраторы LoRa с поддержкой до 16 каналов;

Транзит через Wi-Fi, LTE, и Ethernet;

Спутниковая навигация GPS;

Поддерживает питание от источника постоянного тока 12 В или автономной системы;

Внутренняя антенна для Wi-Fi, GPS и LTE, внешняя антенна для LoRa;

Программные особенности продукта

Программное обеспечение WisGateOS 2 (переработанное и дополненное);

Поддержка OpenVPN;

Встроенный сетевой сервер;

LoRaWAN 1.0.3 (запланирован переход на версию LoRaWAN 1.0.4);

Базовая станция с функцией переадресации;

Фильтрация кадров LoRa (белый список узлов);

MQTT v3.1 мост с шифрованием TLS;

Буферизация кадров LoRa в режиме переадресации при выходе из строя сетевого сервера (без потери данных);

Поддержка технологии определения совместимых устройств Listen Before Talk (опционально);

Поддержка технологии "Временная метка" Fine timestamping (опционально);

Технические характеристики

Модель шлюза: RAK7289CV2 WisGate Edge Pro (SKU: 715123);

ЦПУ модуль RAK634: процессор MT7628 + память DDR2 128МБ;

Спутниковая навигация (GPS/GNSS): ZOE-M8Q;

Спецификация Wi-Fi

Частота: 2.412–2.472 ГГц (802.11b/g/n);

Многопоточность: 2x2 MIMO;

Чувствительность RX (мин.): -95 дБм;

Мощность передачи TX (макс.): 20 дБм;

Рабочие каналы 2.4 ГГц: 1–13;

Спецификация LoRa

Модуль: 1х PCIe LoRa SX1303 (поддержка до двух модулей);

Каналы: 8 (опционально до 16);

Чувствительность приема, макс.: -139 дБм;

Мощность передачи, макс.: 27 дБм;

Частота: 868 МГц (регион EU868);

Listen Before Talk: есть;

Спецификация 4G/LTE (версия Европа)

Чип: Quectel EG95-E, IoT/M2M c оптимизацией LTE Cat 4;

LTE FDD: B1/B3/B7/B8/B20/B28A;

WCDMA: B1/B8;

GSM/EDGE: B3/B8;

Источник питания: PoE (IEEE 802.3af) DC 37В ~ 57В постоянного тока;

Ethernet: RJ45 (10/100 Мбит);

Антенна

LoRa: 1 или 2 коннектора N-типа;

LTE: встроенная антенна;

WiFi: встроенная антенна;

Индекс пылевлагозащиты: IP67;

Материал корпуса: пластик, алюминиевый сплав;

Способ установки: монтаж на опору или на стену;

Температура эксплуатации: от -30°C до +55°C;

Комплектация

Концентратор RAK7289CV2 WisGate Edge Pro 8Ch EU868 - 1шт.;

Кабельный ввод Ethernet - 1шт.;

Инжектор PoE - 1шт.;

Набор элементов для монтажа - 1компл.;

Набор крепежа (шурупов/винтов) - 1компл.;

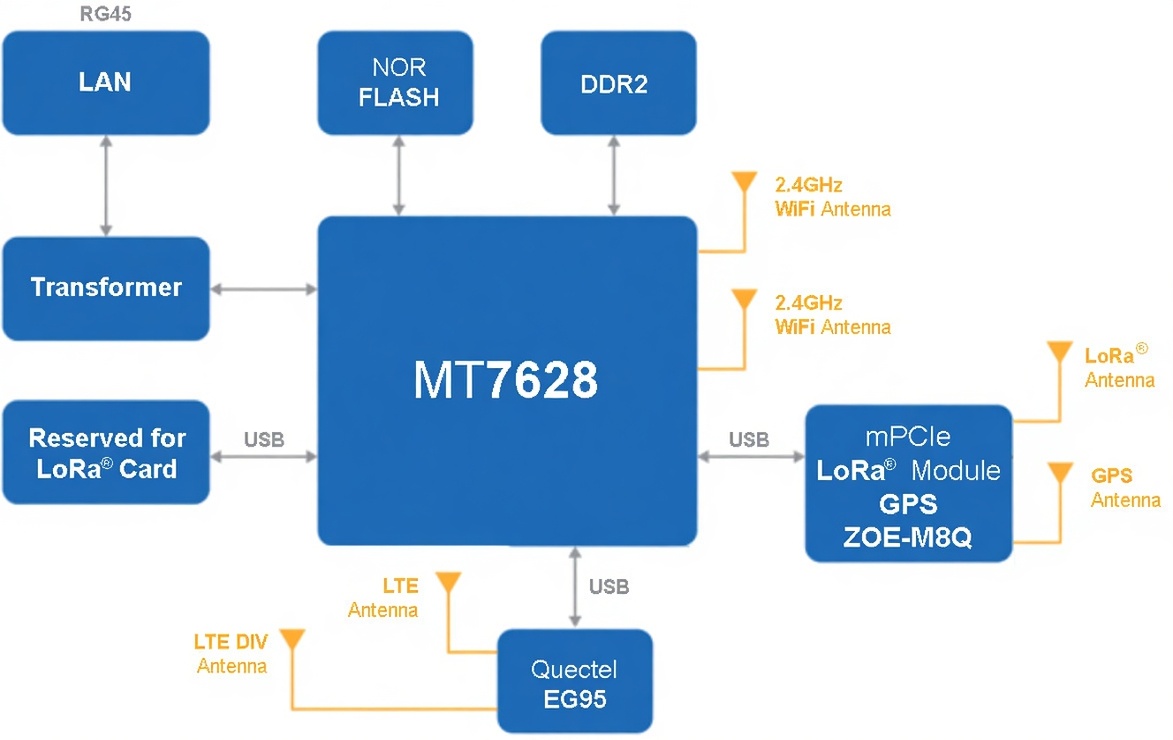

Блок-схема RAK7289 WisGate Edge Pro

WisGate Edge Pro RAK7289CV2 Концентратор уличный 8-канальный EU868 LoRa/4G/LTE/WiFi с PoE Фото 4

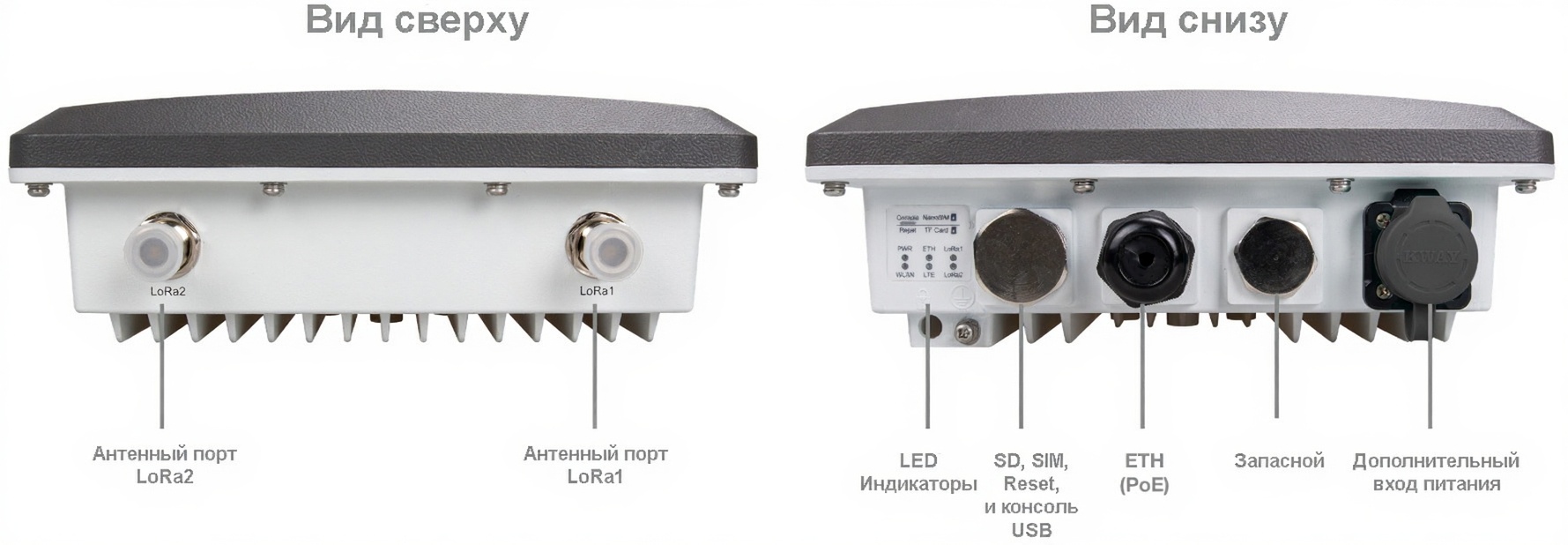

Интерфейсы шлюза-концентратора LoRaWAN RAK7289

WisGate Edge Pro RAK7289CV2 Концентратор уличный 8-канальный EU868 LoRa/4G/LTE/WiFi с PoE Фото 5

Кнопке Reset назначены следующие функции:

Быстрое (короткое) нажатие — перезапуск концентратора;

Длинное (долгое, более 5 сек.) нажатие — восстановление заводских настроек;

Расшифровка состояний светодиодных индикаторов

LED 1 (PWR) — индикатор питания, светодиод зажигается при подаче питания;

LED 2 (ETH)

Включен — соединение Ethernet установлено;

Выключен — соединение Ethernet не установлено;

Мерцание — прием или передача данных;

LED 3 (LoRa 1)

Включен — LoRa 1 в рабочем режиме;

Выключен — LoRa 1 в нерабочем режиме;

Мерцание — LoRa 1 прием или передача пакетов данных;

LED 4 (WLAN)

Режим точки доступа

Включен — точка доступа в рабочем режиме;

Мерцание — прием или передача данных;

Режим клиента

Медленное мерцание (1раз/сек) — соединение не установлено;

Выключен — соединение установлено;

Мерцание — прием или передачаданных;

LED 5 (LTE)

Медленное мерцание (1.8сек горит, 0.2сек погашен) — поиск сети;

Медленное мерцание (0.2сек горит, 1.8сек погашен) — ожидание;

Быстрое мерцание (0.125сек горит, 0.125сек погашен) — выполнение передачи данных;

Включен — активен голосовой режим;

LED 6 (LoRa 2)

Включен — LoRa 2 в рабочем режиме;

Выключен — LoRa 2 в нерабочем режиме;

Мерцание — LoRa 2 прием или передача пакетов данных;

Возможности программного обеспечения

Программное обеспечение RAK7289V2 поддерживает следующий функционал

LoRaWAN	Сеть	Управление
Администрирование шлюза "по воздуху"	Режим клиент WiFi	WisDM
Пакетный экспедитор LoRa, базовая станция	Настройка LTE APN	SSH2, NTP
Настройка частотного канала	Поддержка 802.1q	Обновление прошивки
Настройка кода региона	Резервное копирование исходящего канала	Настройка пакетной переадресации LoRa
Настройка мощности сигнала передатчика TX	Межсетевой экран (Firewall)	Встроенный LoRa-сервер
Регистратор данных	DHCP Сервер/Клиент	OpenVPN, Ping Watchdog
Настройка местоположения	Режим точки доступа WiFi	MQTT-Bridge
Статистика		Пользовательский Веб-интерфейс
Поддержка классов А, B и С		Настройка облака ThingsBoard
Настройка адресов и портов сервера

Программное обеспечение

Репозиторий прошивок для 8/16-канального шлюза-концентратора LoRa RAK7289V2/RAK7289CV2;

Техническая документация

Краткое руководство пользователя RAK7289;
Сертификация шлюза RAK7289;
Использование MQTT-брокера с примерами;
Интеграция AWS IoT Core;

------------------
