ESP32CAM configuration OV2640 camera module, WIFI Bluetooth core board

Код товара: CTTL14764

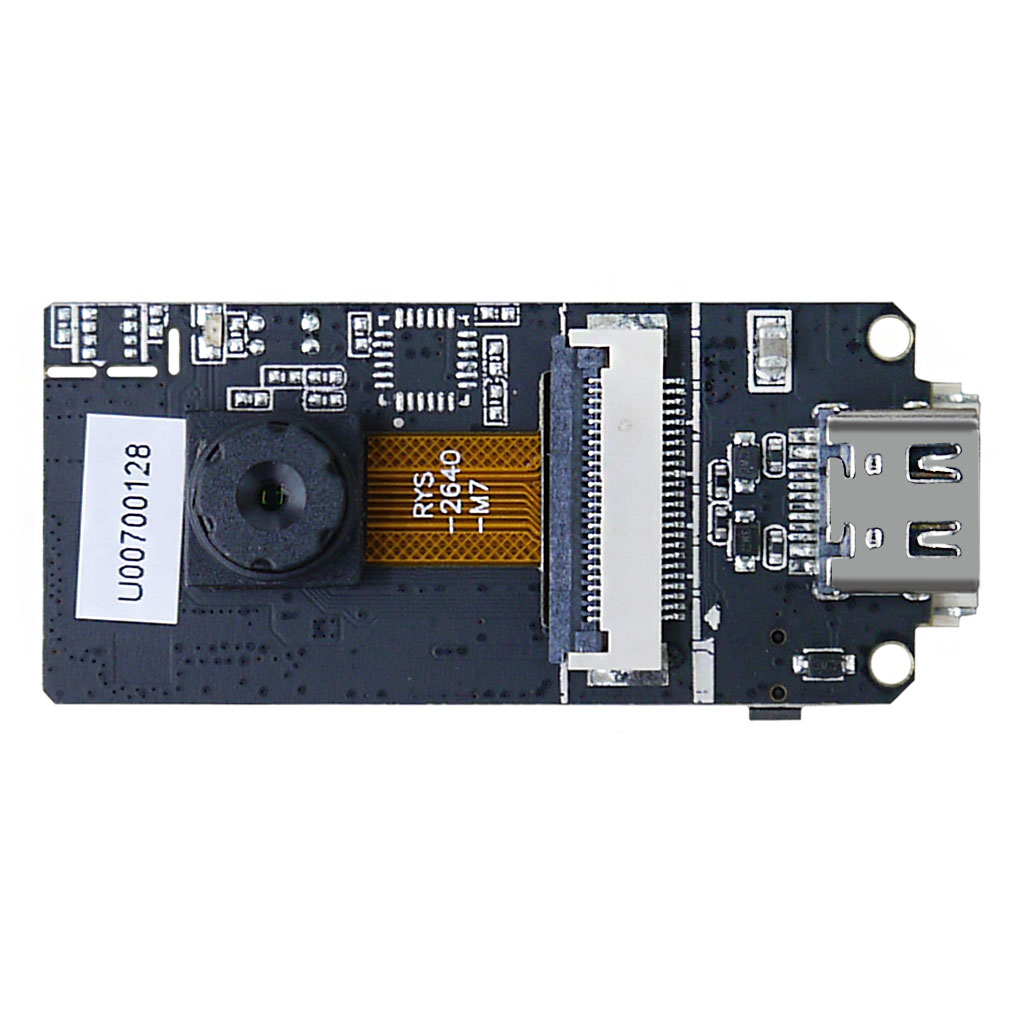

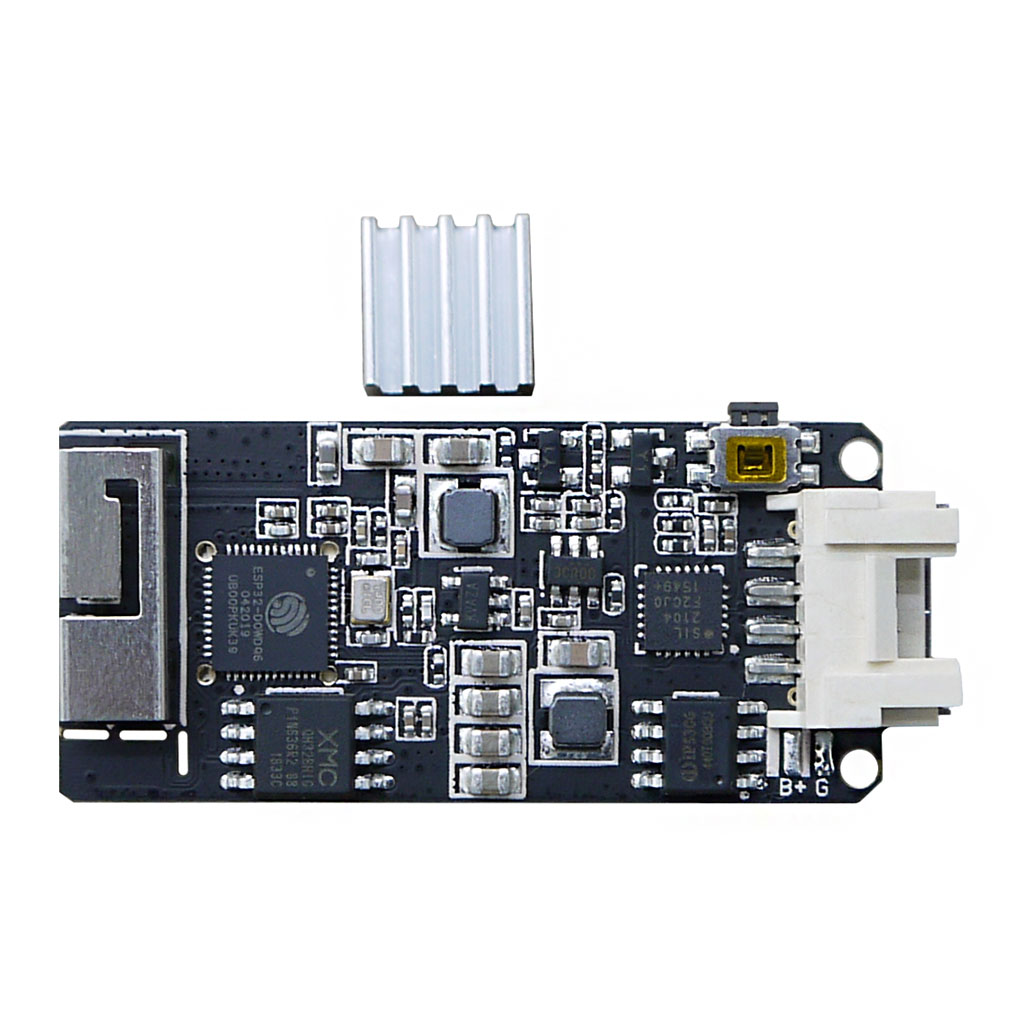

ESP32 с модулем камеры OV2640 - это очень маленький модуль камеры с чипом ESP32-S. Помимо камеры OV2640 и нескольких GPIO для подключения периферийных устройств, он имеет слот для карт microSD, который может быть полезен для хранения изображений, сделанных с помощью камеры, или хранения файлов.

Технические характеристики платы ESP32CAM:
• Беспроводной модуль: ESP32-S WiFi 802.11 b/g/n + модуль Bluetooth
• Внешнее хранилище: слот для карт micro-SD емкостью до 4ГБ
• Камера
• Разъем FPC
• Поддержка камер: OV2640 (продается с платой) или OV7670
• Формат изображения: JPEG (только OV2640), BMP, оттенки серого
• Светодиодная вспышка
• Контакты – 16 с интерфейсами UART, SPI, I2C, PWM
• Кнопка сброса
• Напряжение питания: 5 В
• Потребляемая мощность:
       при выключенной вспышке - 180 мА
       при включенной вспышке - 310 мА
       глубокий сон - 6 мА
       модем-сон - 20 мА
      легкий сон - 6,7 мА
• Размеры: 40,5 х 27 х 4,5 мм
• Вес: 10 грамм
• Температурный диапазон:
       рабочий: 20 – 85 ?
       хранение: -40 - 90 ? при 90% относительной влажности

Схема расположения контактов модуля:

Есть три вывода GND и два вывода для питания: 3.3 V, либо 5V.

GPIO 1 и GPIO 3 - это последовательные контакты. Они необходимы, чтобы загрузить код на вашу плату.
GPIO 0 играет важную роль, поскольку он определяет, находится ли ESP32 в режиме программирования или нет. Когда GPIO 0 подключен к GND, ESP32 находится в режиме программирования.

ESP32CAM может широко использоваться в различных приложениях IoT. Он подходит для домашних интеллектуальных устройств, промышленного беспроводного управления, беспроводного мониторинга, беспроводной идентификации QR, сигналов системы беспроводного позиционирования и других приложений IoT. Это идеальное решение для приложений IoT.
