Технология спутниковой навигации GPS/GNSS подарила человечеству простые и удобные, постоянно развивающиеся технические возможности быстрого и точного наземного позиционирования, в настоящее время нашедшие самое широкое применение практически во всех направлениях навигационного приборостроения. В каждом новом поколении GPS-приёмники стремятся достигнуть ещё большей автономности, снизить размеры и энергопотребление, нарастить параметры мощности, чувствительности и скорости захвата-слежения небесных передатчиков GPS-сигнала. А также обрастают новейшими вспомогательными технологиями, облегчающими процессы коммуникаций с орбитальными "путеводителями" в задачах сбора и обработки навигационных данных. Модуль GPS-приёмника 6 поколения U-BLOX NEO-6M с технологией PPP отличается способностью очень точного, прецизионного определения координат в радиусе не более 1 метра от точки реального местоположения. Столь высокая точность для 2-мерных измерений достигается взаимодействием с системами дифференциальной коррекции SBAS. Технология PPP U-Blox рассчитана на применение в статичных или динамичных приложениях с относительно малой скоростью перемещения.

Плата с GPS-приёмником NEO-6M оснащена двумя физическими портами спецификаций USB2.0 и UART TTL для вывода навигационных сообщений в формате протокола NMEA 0183 v2.3 и ввода проприетарных/бинарных команд UBX или RTCM управления и внутреннего конфигурирования. Последовательная шина UART согласована через встроенный LDO с напряжением 3.3-вольтовой и 5-вольтовой логики. У GSP NEO-6M имеется выход стробированого импульса с программируемыми параметрами частоты и продолжительностью (PPS), часто используемого внешними контроллерами для фиксации времени и/или даты принятия очередного сообщения. По умолчанию импульс Timepulse с длительностью 100мс генерируется 1 раз в секунду. Модуль NEW-6M укомплектован несъёмной керамической активной антенной, располагает разъёмом SMA-female для подключения дополнительной GPS-антенны. Интегрированные чип памяти и перезаряжаемый элемент питания (суперконденсатор) обеспечивают хранение системных настроек GPS-приёмника и данных спутниковых созвездий. Периодичность формирования новых пакетов с GPS-информацией в NEO-6M устанавливается в пределах 1-5 раз в секунду. Вес модуля WAVGAT NEO-6M составляет всего 14 грамм, а его размеры не превышают 37.5 х 26.2мм. Ввиду лёгкости и миниатюрности индивидуальной конструкции, а также низкому энергопотреблению, настоящий GPS-приёмник от WAVGAT оптимален для интеграции в любое мобильное приложение, подходит для установки в управляемые модели на основе полётного контроллера APM2.5.

Специальное Windows-приложение U-Center — это мощный инструмент для всей линейки чипов NEO-6 от U-Blox. Программа позволяет настроить GPS-приёмник, с её помощью можно оценить его работоспособность и проанализировать производительность.

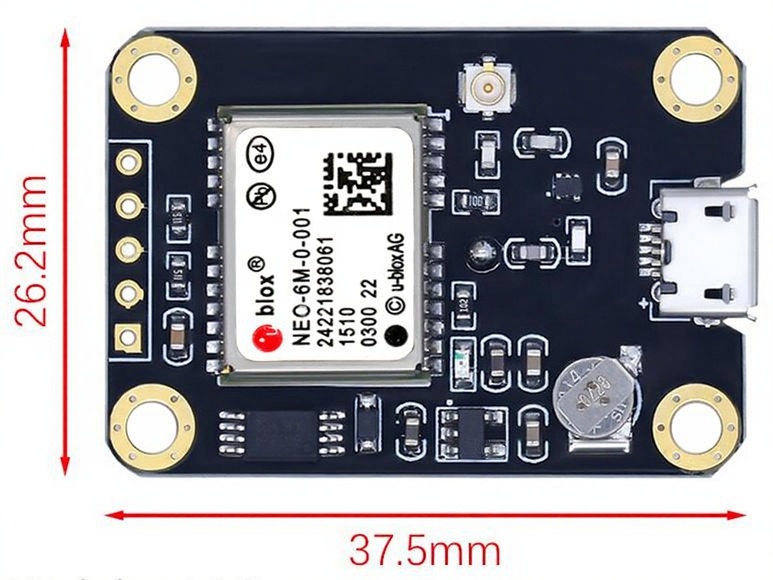

Физические размеры, мм

Документация

1. Спецификация приёмника NEO-6M U-BLOX (англ., PDF);
2. Справочник по настройке приёмника с описанием протоколов NEO-6M U-BLOX (англ., PDF);

Программное обеспечение

1. U-Center приложение для оценки качества ГНСС U-BLOX;
