FPV-камера E7082VR 5.8ГГц 700-TVL 200мВт для БПЛА дронов и коптеров с ДУ

Код товара: CTTL10278

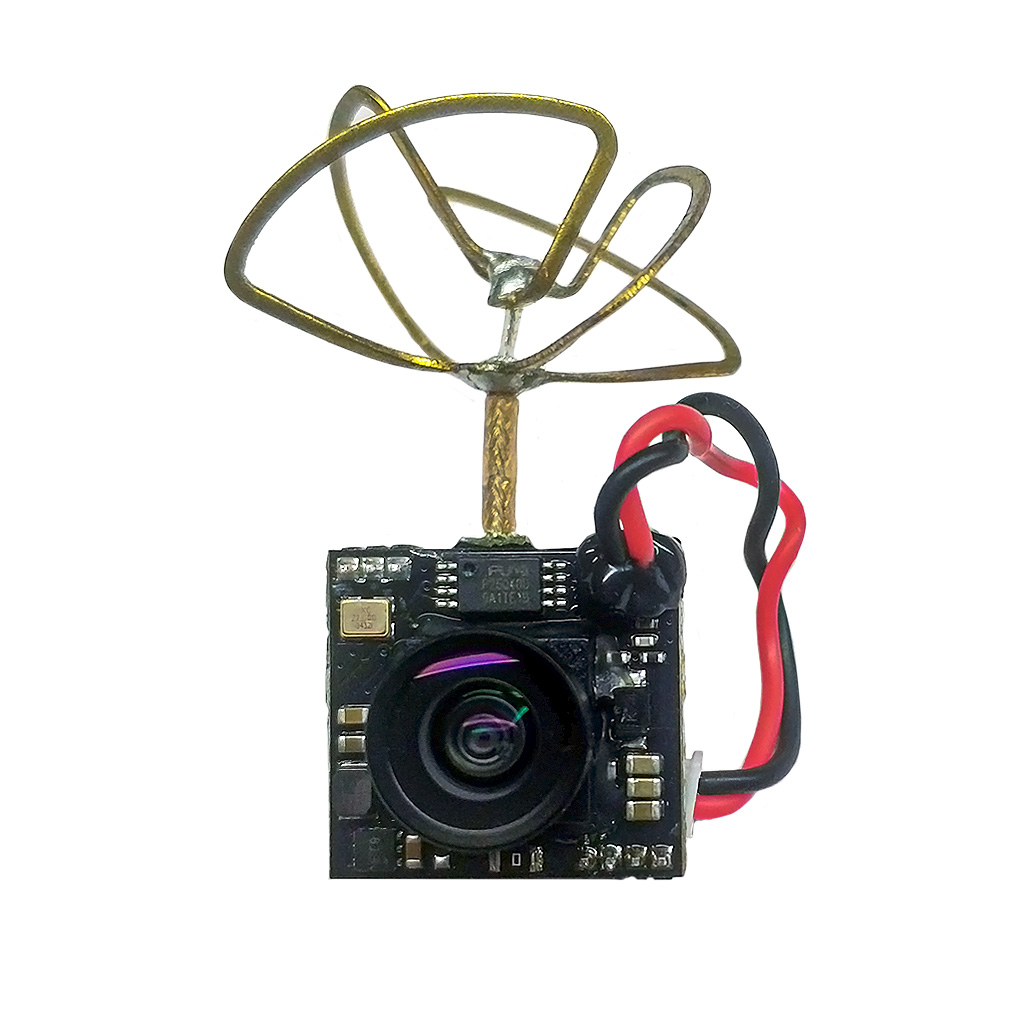

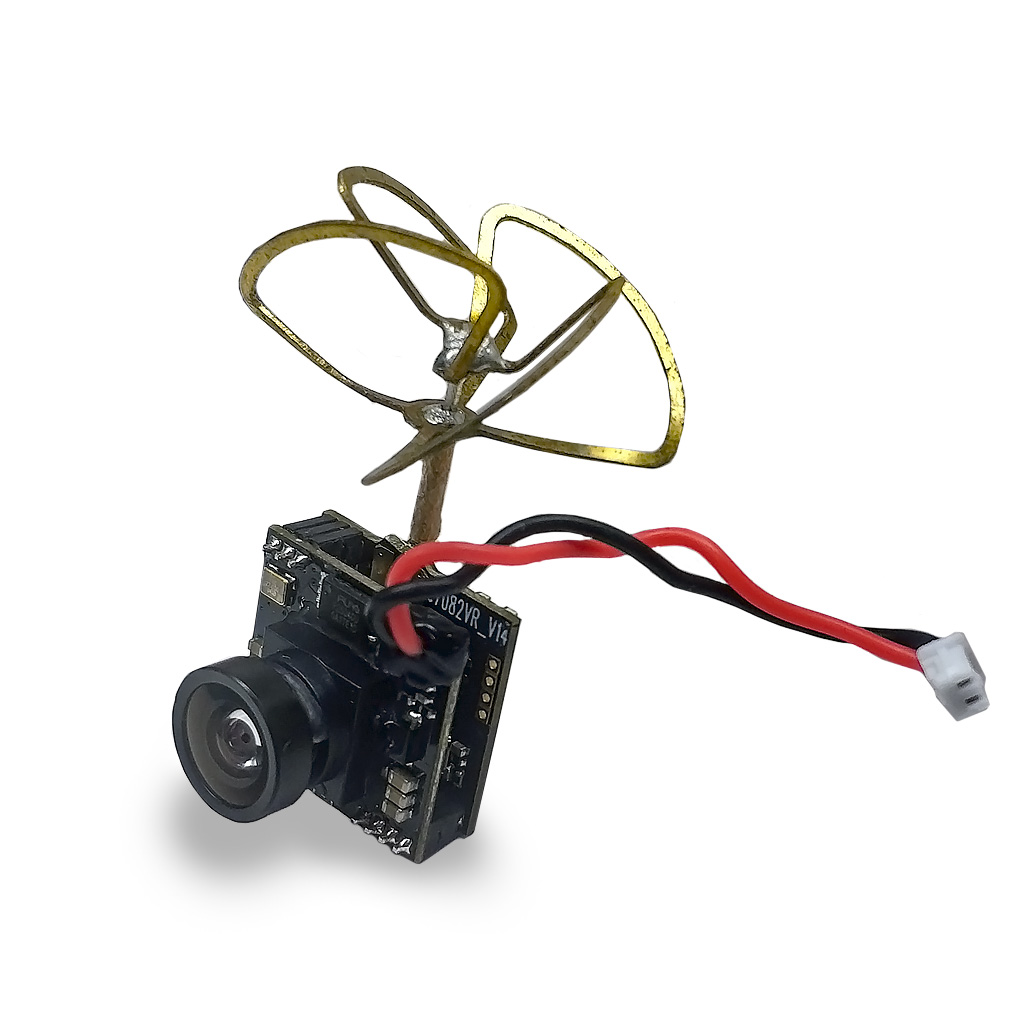

Лёгкий и миниатюрный комплект FPV E7082VR системы FPV (аббревиатура FPV означает вид от первого лица. англ. - First Person View) со встроенной камерой и РЧ-передатчиком предназначен для установки в конструкцию любой модели беспилотного летательного аппарата (например, разведывательного дрона или квадрокоптера) с беспроводным дистанционным управлением. За счёт малого веса чуть менее 5г, FPV-cистема FPV E7082VR приоритетна для малоразмерных моделей с небольшой подъёмной силой. Камера FPV E7082VR предлагает возможность пилотирования радиоуправляемых устройств на гораздо б?льшее расстояние, нежели доступно пилоту БПЛА в обычных условиях без аналогичного оборудования. Вместе с видеосиналом, на экране FPV-очков или пульта ДУ отображаются данные о состоянии батареи, рабочей частоте и мощности сигнала.

Система FPV E7082VR функционирует от напряжения 3-5.2В, потребляет в пике 650мА постоянного тока. Модуль FPV E7082VR укомплектован 1/4" CMOS датчиком изображения высокой чёткости 700TVL (350 светлых линий и столько же чёрных), транслирует выходной аналоговый видеосигнал в диапазоне частот 5.3-5.9ГГц. Пересечение рабочих частот при одновременном использовании нескольких 5.8ГГц-передатчиков FPV в одной локации исключается поддержкой в модуле камеры 48 фиксированных разночастотных каналов вещания с возможностью быстрого переключения между ними (всего 6 полос х 8 частот). Плата FPV-передатчика оснащена соответствующей кнопкой управления и световой индикацией. Регулировка параметров видеопередатчика возможна лишь в ручном режиме. Максимальный уровень сигнала VTX составляет 18 дБм. Мощность передатчика переключается между 25мВт, 100мВт или 200мВт. На открытой местности с наименьшим количеством помех (в том числе растительность) расстояние связи со штатной антенной клеверного типа с круговой поляризацией может достигать 2500м.

Настройка видеопередатчика, световая индикация и функции кнопки управления

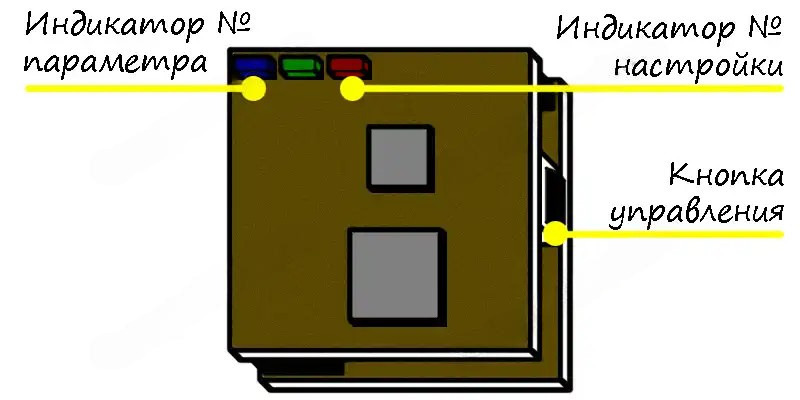

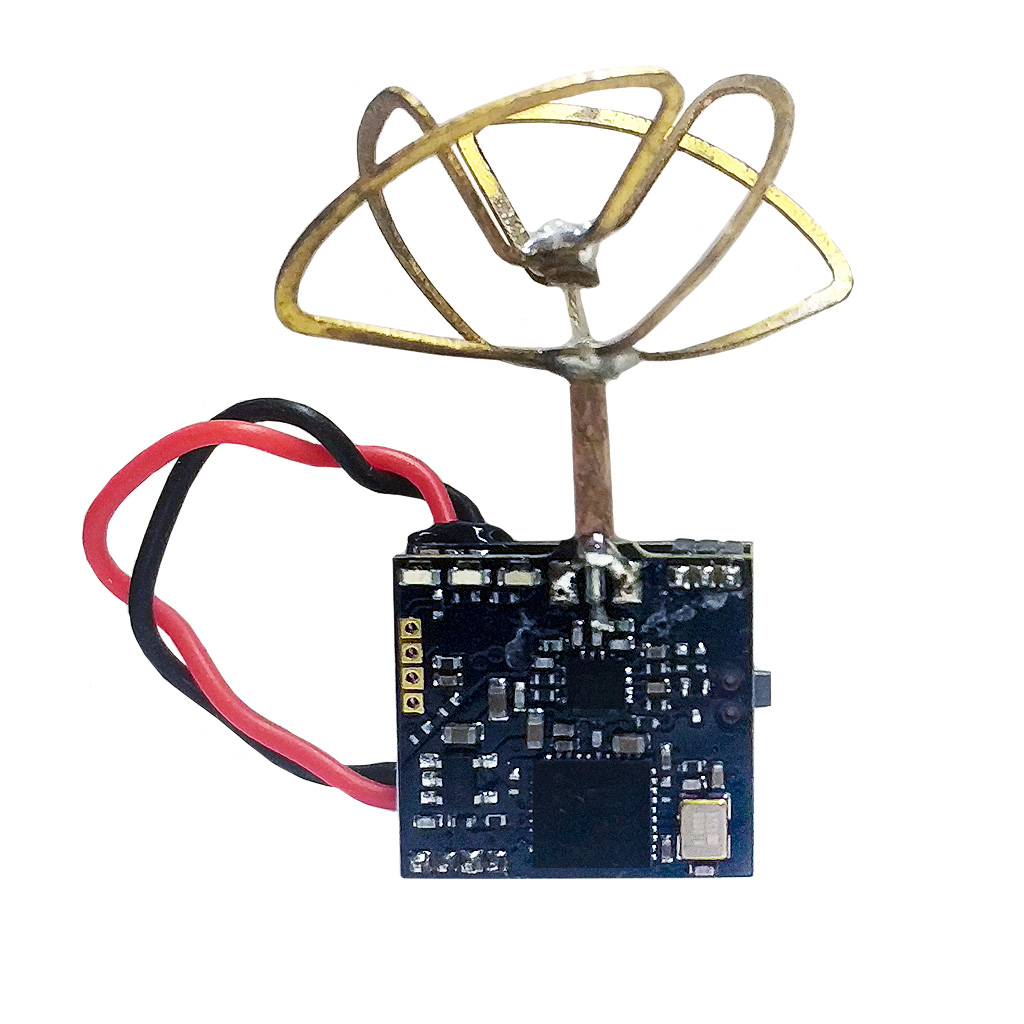

Красный индикатор на обратной сторене платы указывает на настроки  видеопередатчика. Всего предусмотрено 3 настройки — выбор канала 1-8, выбор частотной полосы A-B-C-D-E-F, выбор мощности 25мВт-100мВт-200мВт. Номер настройки определяется визуально, по количеству быстрых последовательных сигналов красого индикатора видеопередатчика в режиме информирования/регулировки. Синий индикатор на оборотной стороне модуля FPV-камеры такими же быстрыми последовательностями сигналов идентифицирует значение параметра для любой из 3-х перечисленных настроек.

Нормальное рабочее состояние FPV-системы E7082VR сопровождается постоянным свечением красного и синего индикатора. В момент подачи напряжения питания, FPV-камера уведомляет о текущих настройках VTX. Однократный красный сигнал плюс 1-8 последовательность синих указывает на выбранный канал. Двухкратный красный сигнал с 1-6 последовательностью синих сообщает о выбранной полосе. Трёхкратный красный сигнал с 1-3 последовательностью синих сообщает о выставленной мощности передатчика.

Ручная регулировка настроек FPV-камеры E7082VR осуществляется единственной кнопкой. Переключение от одной настройки к другой, равно как и изменение её параметра, выполняется исключительно поединичным инкрементированием. Каждое новое короткое нажатие увеличивает параметр текущей настройки на единицу, длительное нажатие с ожиданием момента одновременного включения красного и синего индикатора — переход к следующей настройке. Для вступления в силу новых настроек с возвращением к нормальному рабочему состоянию, все три параметра должны быть сохранены во внутреннюю память FPV-модуля завершающим длительным нажатием кнопки.

Элементы управления

Таблица частотных каналов, МГц:
