GY-LSM6DS3 3 осевой гироскоп-акселерометр на чипе LSM6DS3, 3,3В, i2c/spi

Код товара: CTTL15924

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

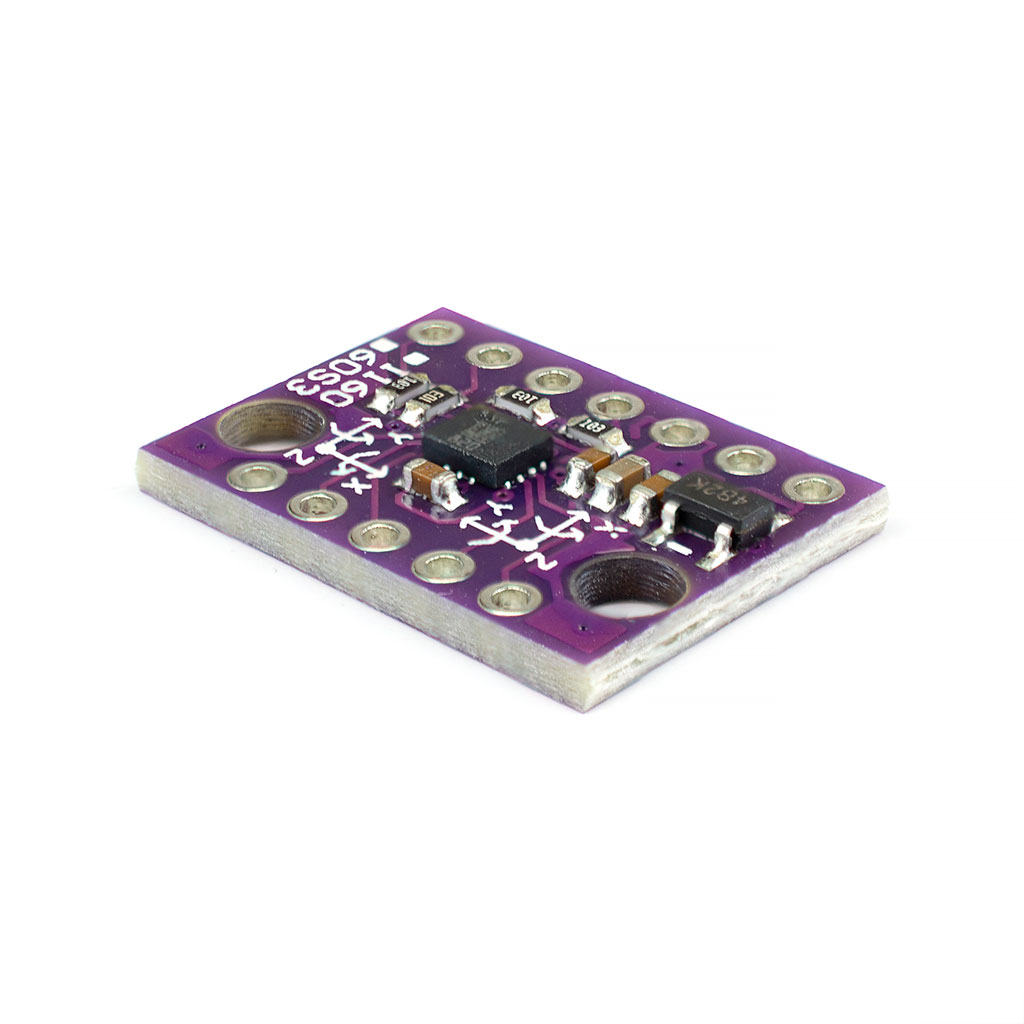

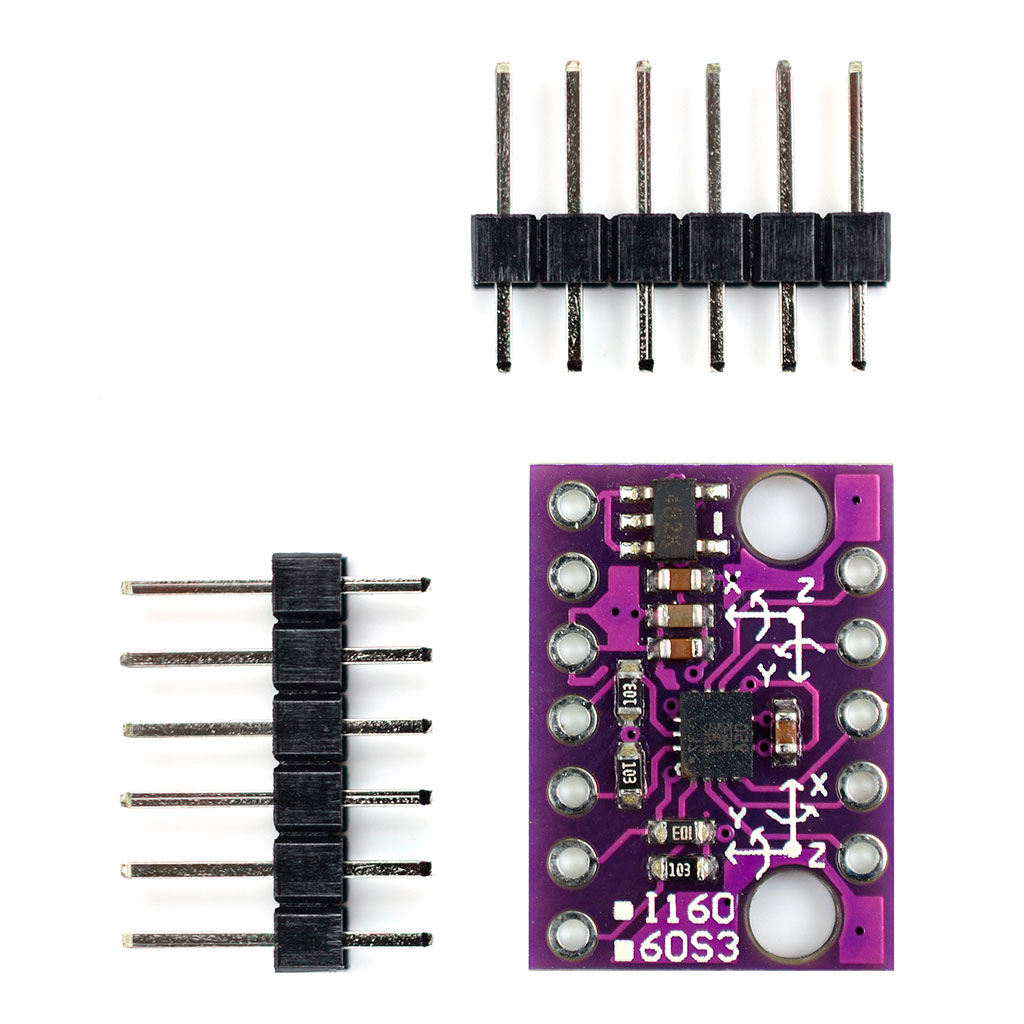

Модуль цифрового гироскопа-акселерометра GY-LSM6DS3 на основе микросхемы LSM6DS33 со встроенным датчиком температуры.

Принцип действия модуля GY-LSM6DS3 организован по технологии МЭМС – микроэлектромеханической системы, которая интегрирует на кристалле кремния компоненты микроэлектроники и механические элементы сверхмалых габаритов. Выбор кремния в качестве основы для построения подобных микросхем как LSM6DS3, обусловлен высокой надежностью при больших частотах механического воздействия, отсутствию гистерезисной зависимости и хорошими показателями точности преобразования изменений механических параметров в электрический сигнал. Электронная часть устройства реализована по технологии КМОП. Сочетание указанных решений позволило создать прецизионное устройство малых габаритов с низким энергопотреблением.

Технические характеристки:

Напряжение питания модуля: 3,3 В;;

Ток потребления: 1,25 мА;;

Стек FIFO: до 8 кбайт с динамическим распределением данных;;

Диапазон измерения ускорений: ± 2, ± 4, ± 8 , ± 16G;;

Диапазон измерения угловой скорости: ±125, ±250, ±500, ±1000, ±2000 °/сек;;

Последовательные интерфейсы: I2C/SPI;;

Размер: 13 х 18 мм;;

Устройство работает с прерываниями от внешних источников сигнала и с внутренними прерываниями по изменению положения в пространстве.;

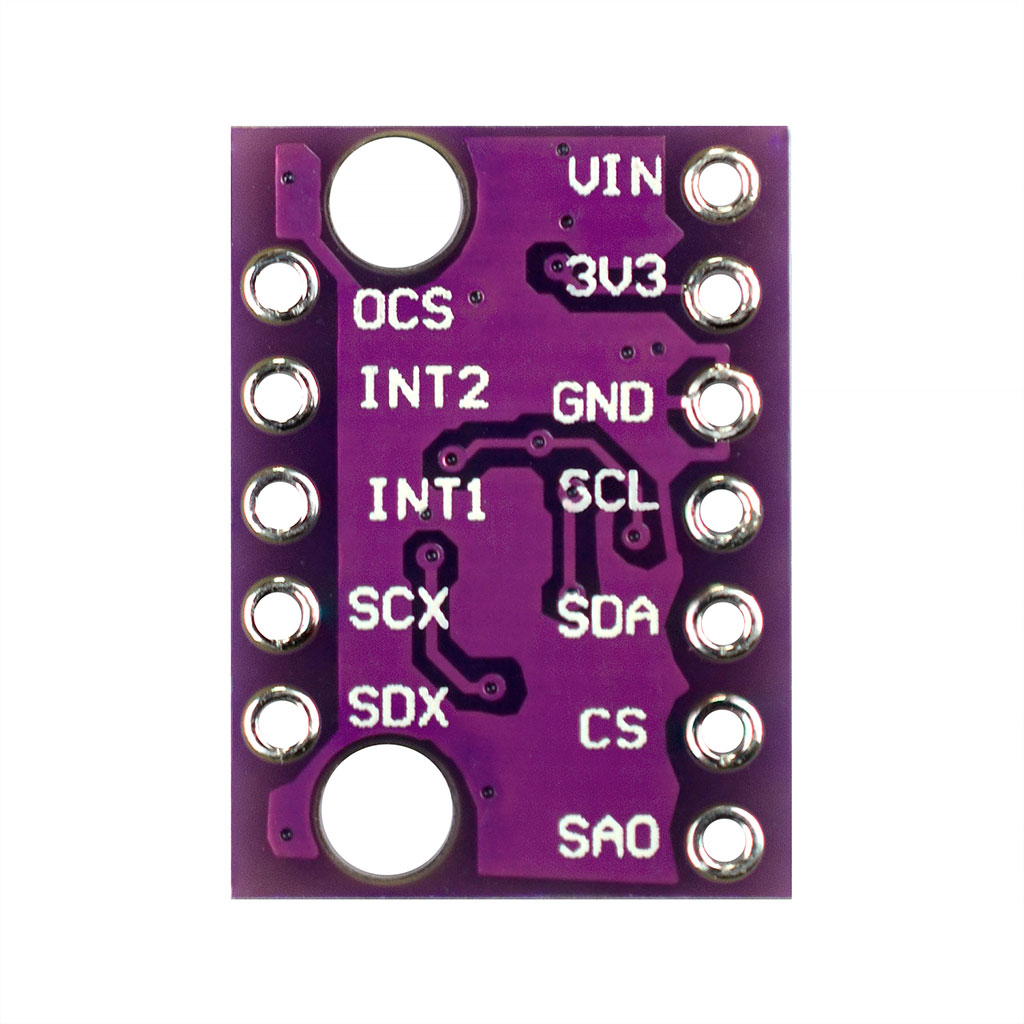

Назначение выводов:

3,3 В – питание;;

GND – земля;;

OSC – внешний генератор;;

INT1 и INT2 – внешние прерывания;;

CS – выбор устройства;;

SCL, SDA, SCX, SDX, SA0 – порты интерфейса;;

Основные достоинства

Точность преобразования;

Высокая скорость обработки данных;

Экономичность;

Примеры использования

Разработка проектов ARDUINO для измерения позиционирования движущихся объектов;

Управление движущимися моделями;

Устройства учета пройденного расстояния;

Datasheet LSM6DS33 (PDF, ENG)

------------------
