Инструментальный усилитель напряжения AD620 3-10VDC 1.5-1000 усиление
Код товара: CTTL16015
Есть в наличии| 510 c |
| 510 c |
 |
|
|
Высокоточный инструментальный усилитель напряжения AD620.
Микросхема AD620 требует для своей работы биполярное напряжение, поэтому на печатной плате установлен преобразователь ICL7660 - генератор отрицательного напряжения. Сам же модуль способен питаться постоянным напряжением от 3 до 12 вольт.

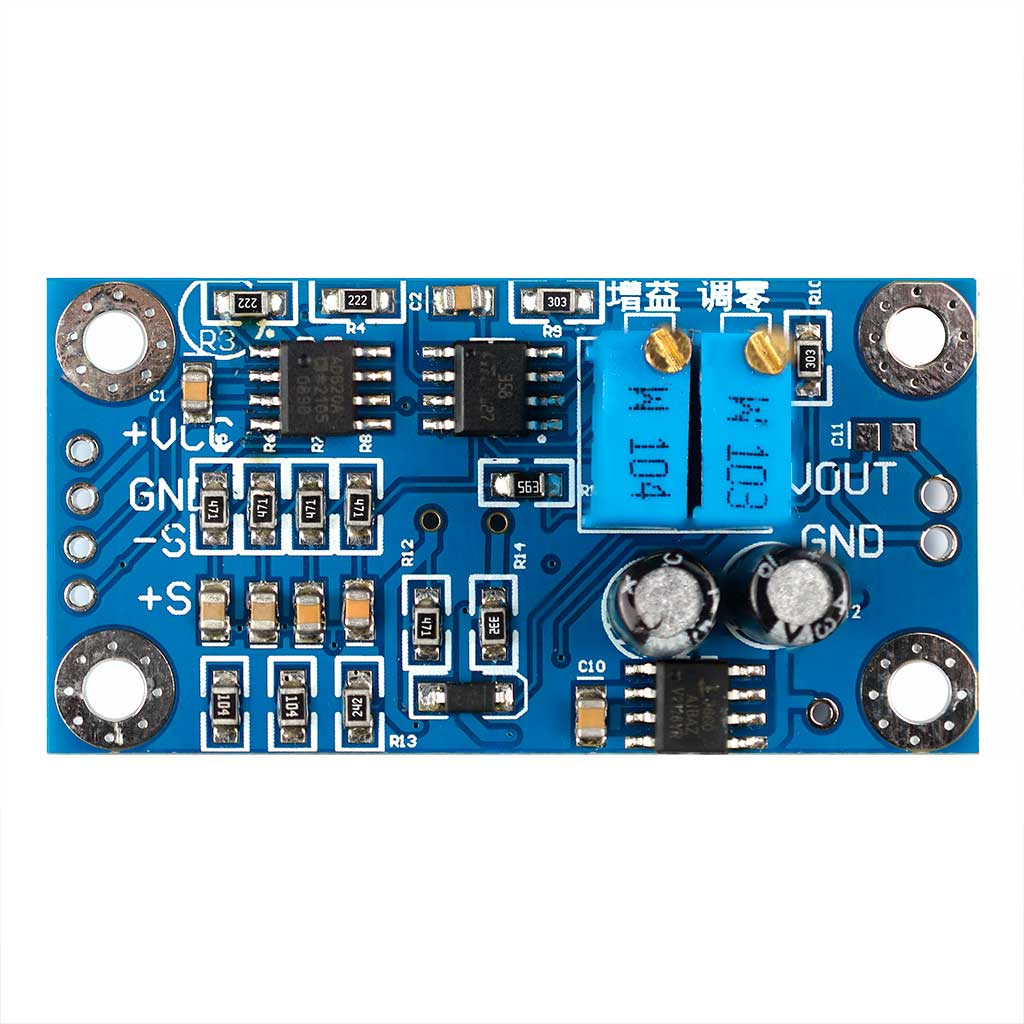

На печатной плате предусмотрены два подстроечных резистора, для регулировки коэффицента усиления и для регулировки нуля. Для регулировки нуля необходимо замкнуть выводы S+ и S- и подстроить резистор так, чтобы на выходе было ровно 0 вольт.
Технические характеристки:

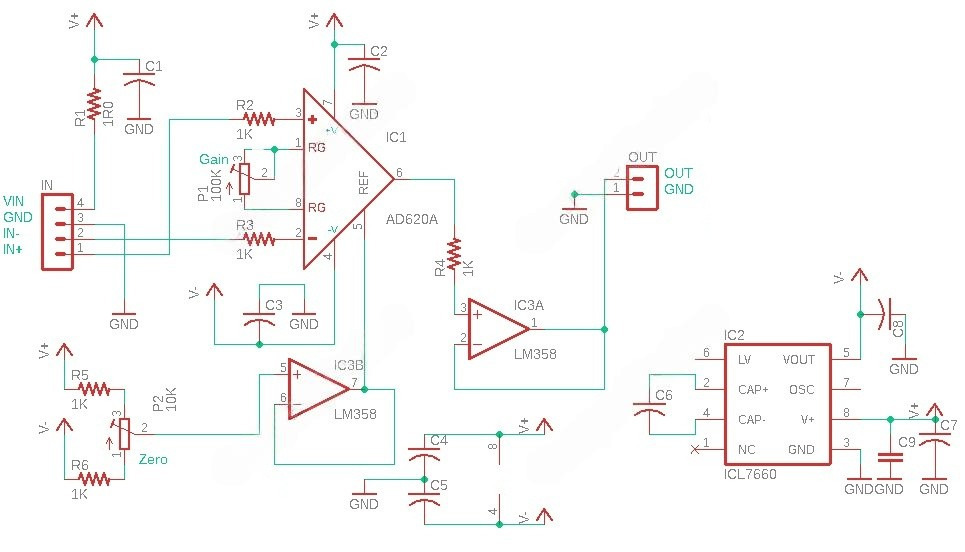

Принципиальная схема:
Обратите внимание! Схема представлена в ознакомительных целях, на условии "как есть", включая возможные ошибки.

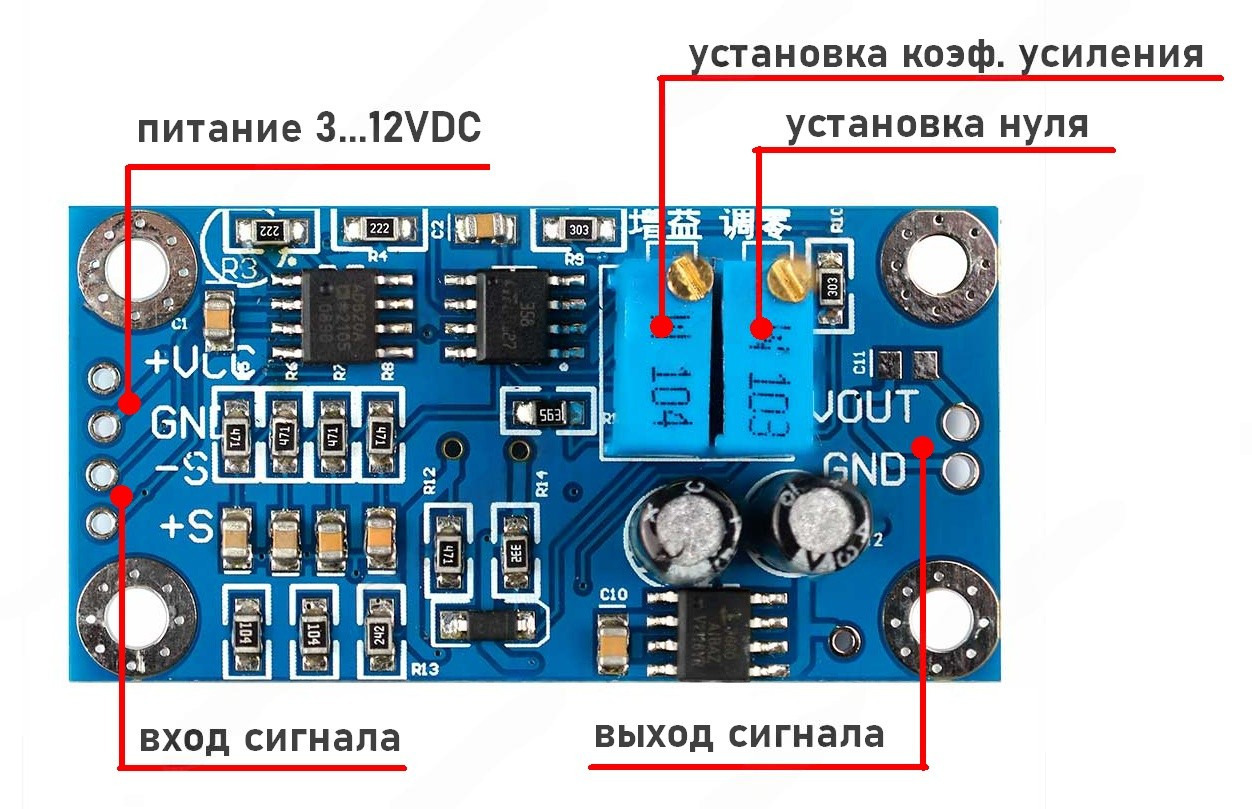

Назначение выводов:
------------------
СЕЕД16015:510
