Описание

Обратите внимание! Растения, грунт и ёмкость для цветка не входят в комплектацию.

Спецификация конструктора

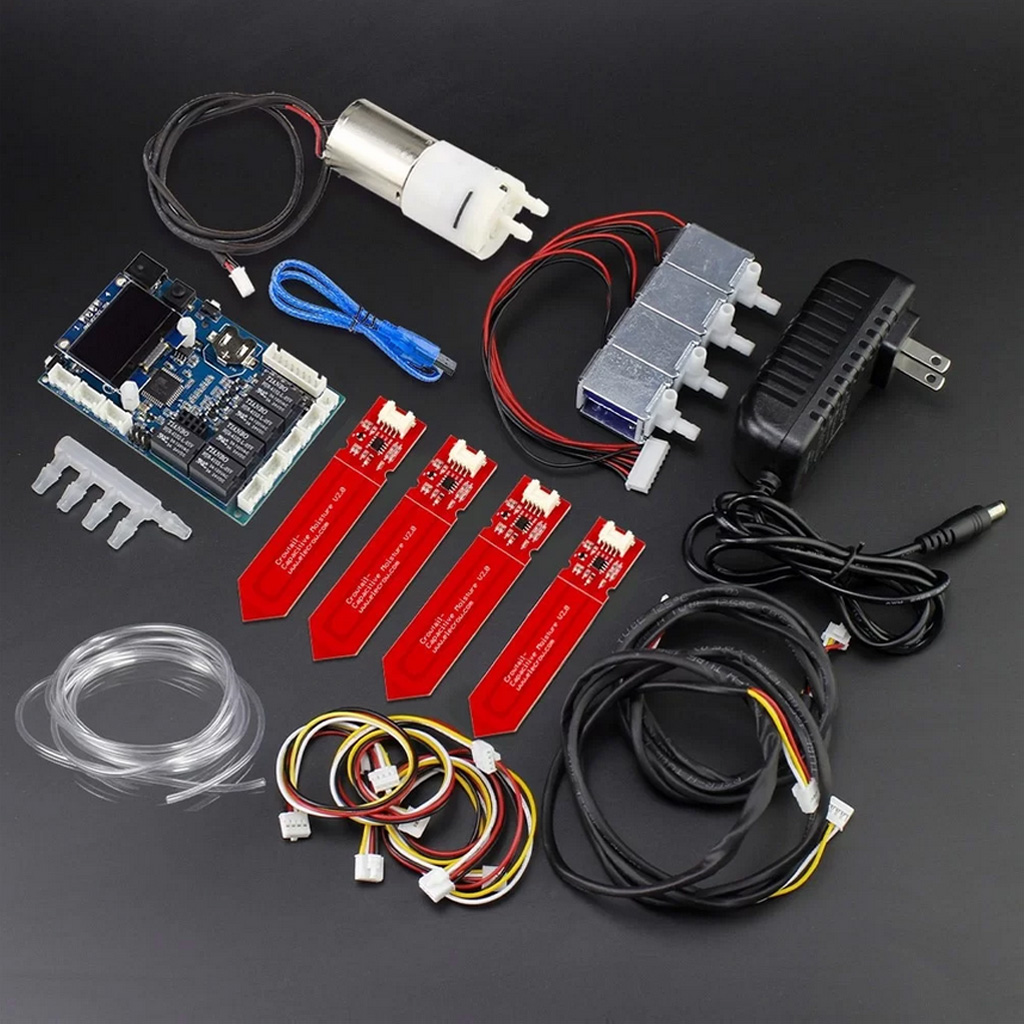

Комплектация набора

Конструктор Умный автоматический полив растений на Arduino v2.1 Elecrow создан для пользователей от 10 лет и старше, желающих упростить уход за домашними растениями, а также осваивающих навыки увлекательного программирования микроконтроллеров семейства AVR Atmel. Владение опытом программирования необходимо для разработки своего варианта программного приложения, способного учитывать особенности и режимы полива для разных видов и сортов растений. Состав набора вместе с подробной инструкцией по сборке конструкции позволяют за короткое время смастерить полностью готовую к эксплуатации компактную мини-систему автоматического полива для 1-4 растений. Будучи великолепным помощником в систематическом наблюдении за состоянием влажности почвы и её своевременным увлажнением, устройство полива помогает сэкономить личное время и силы.

Дизайн конструкции системы автополива

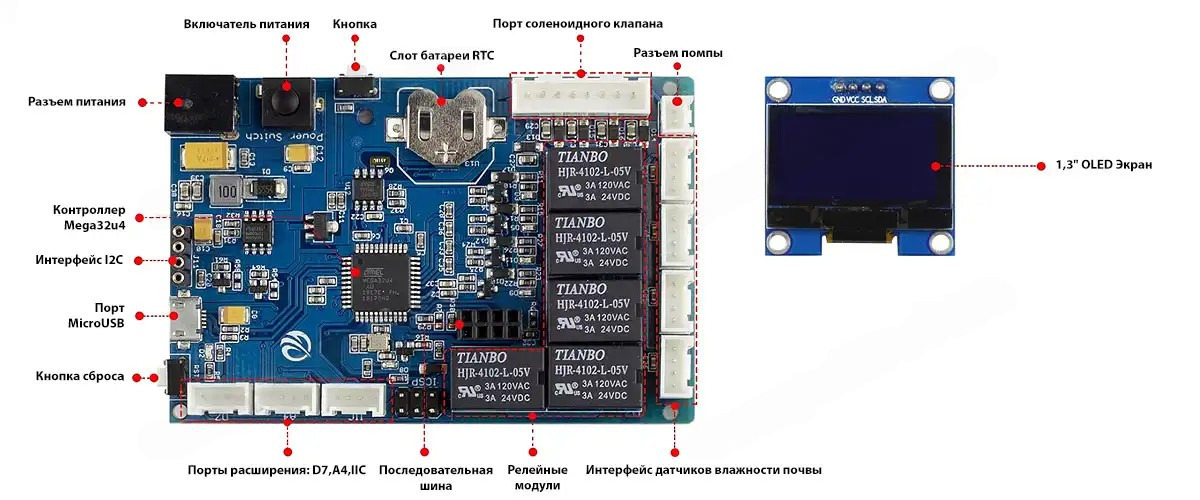

Главный модуль системы автополива основан на мощном 8-разрядном Arduino-совместимом микроконтроллере ATmega32u4, известным среди поклонников учебной платформы Arduino. Все электронные компоненты схемы размещены на единой плате, которая нормально функционирует от адаптера питания с выходом 12-вольтового напряжения постоянного тока DC. Интегрированные в модуль часы и календарь обеспечивают приложению возможность реализации управления поливом по определённому расписанию. Монохромный OLED-экран 1.3" способен отображать состояние почвы (по умолчанию), актуальные время/дату и любую другую сопутствующую информацию. На плате дополнительно установлены неиспользуемые порты IIC, A4 и D7. Они предназначены для подключения других датчиков, сенсоров или модулей управления из серии Crowtail. Новые опции расширенного приложения добавляются пользователем по желанию, путём самостоятельной модификации и повторной прошивки контроллера.

Алгоритм работы поливочной системы

Система автополива Automatic Smart Plant Watering Kit от Elecrow рассчитана на 1-4 растения. От более дешевых вариантов эту систему отличает наличие механизма анализа уровня влажности почвы для каждого цветка перед его поливом. Информацию о степени влажности почвы контроллер получает с помощью ёмкостных датчиков, помещённых в грунтовую среду с растением. Влагонепроницаемые и устойчивые к коррозии, датчики обладают продолжительном сроком работоспособности. Контроллер Elecrow выполняет систематический анализ показателей со всех датчиков влажности почвы и управляет распределением водой через 4-направленный соленоидный электромеханический клапан. Вода из произвольного резервуара подаётся в систему автополива электромеханической помпой при каждом открытии какого-либо клапана. Между выходом водяной помпы и четырьмя входами соленоидного клапана устанавливается 5-направленный патрубок (1 вход и 4 выхода). Все элементы водопроводной конструкции объединяются гибкой 5-метровой трубкой, предварительно разрезанной на части соответствующей длины.

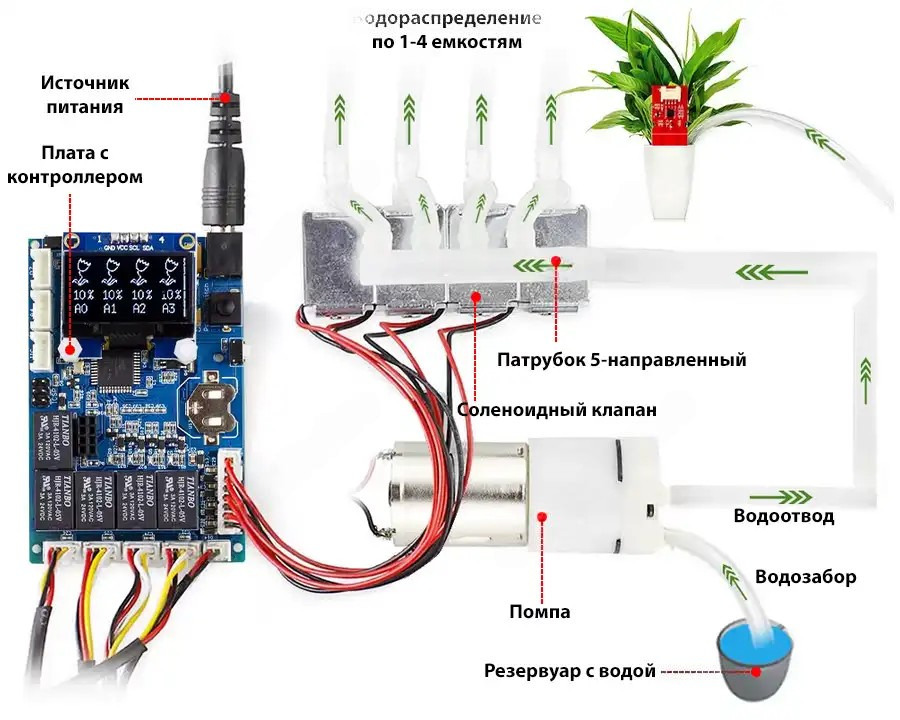

Схема распределения воды в системе умного автополива Elecrow

Программное обеспечение

1. Архив с примерами и библиотеками для Arduino;

Документация

1. Руководство пользователя, инструкция по сборке набора "Умный автоматический полив растений на Arduino v2.1 Elecrow" (англ., PDF);
