Дисплей 5 дюймов 800х480 TFT LCD HDMI/USB RC050S
Код товара: CTTL16259
Есть в наличии| 5710 c |
| 5710 c |
 |
|
|
Описание
Внимание! Мини-ПК Raspberry Pi не входит в комплектацию
Технические характеристики
Комплектация

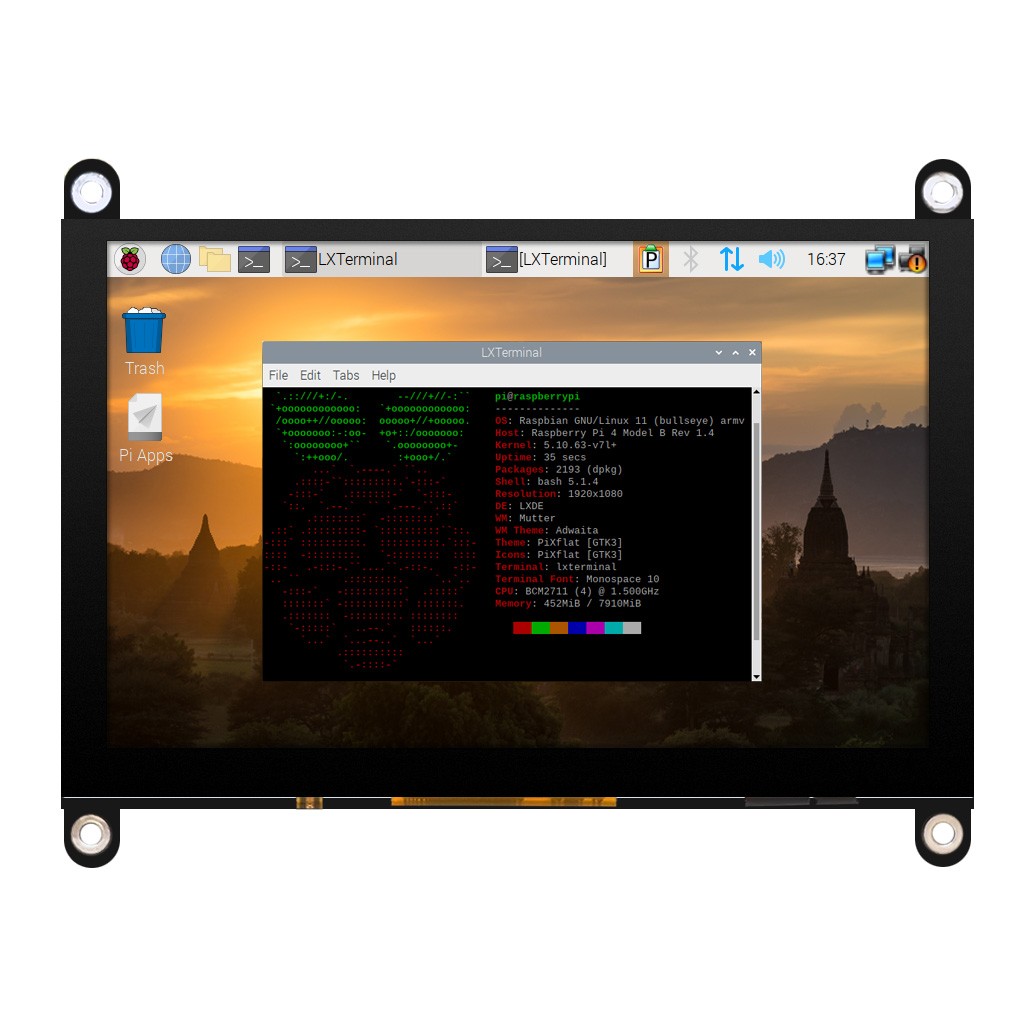

Компактный 5-дюймовый дисплей RC050S разработан Elecrow Technology. Он имеет высокое разрешение изображения 800х480 графических точек. Встроенная в конструкцию ёмкостная сенсорная панель поддерживает распознавание до пяти одновременных касаний экрана. Модуль оснащён современными цифровыми разъёмами подключения HDMI и MicroUSB (питание + сенсор), а также обладает качественной маломощной системой звуковоспроизведения с кнопочной регулировкой громкости и настройкой уровня яркости подсветки. Популярные стандарты портов и интерфейсов обеспечивают модели RC050S полную совместимость со множеством устройств воспроизведения видео и аудио. Среди прочего, дисплей RC050S поддерживает вывод изображения с настольных ПК, портативных ПК, мини-ПК, различных видеоплееров, игровых консолей, TV-боксов, и т.д. На программное уровне, дисплей Elecrow RC050S функционирует как простой монитор и поддерживается операционными системами: Raspbian, Ubuntu, Kali Linux, Debian, Fedora, Kodi, Windows 7/8/8.1/10/10 IoT, Android и др. Установка драйвера для него не требуется.

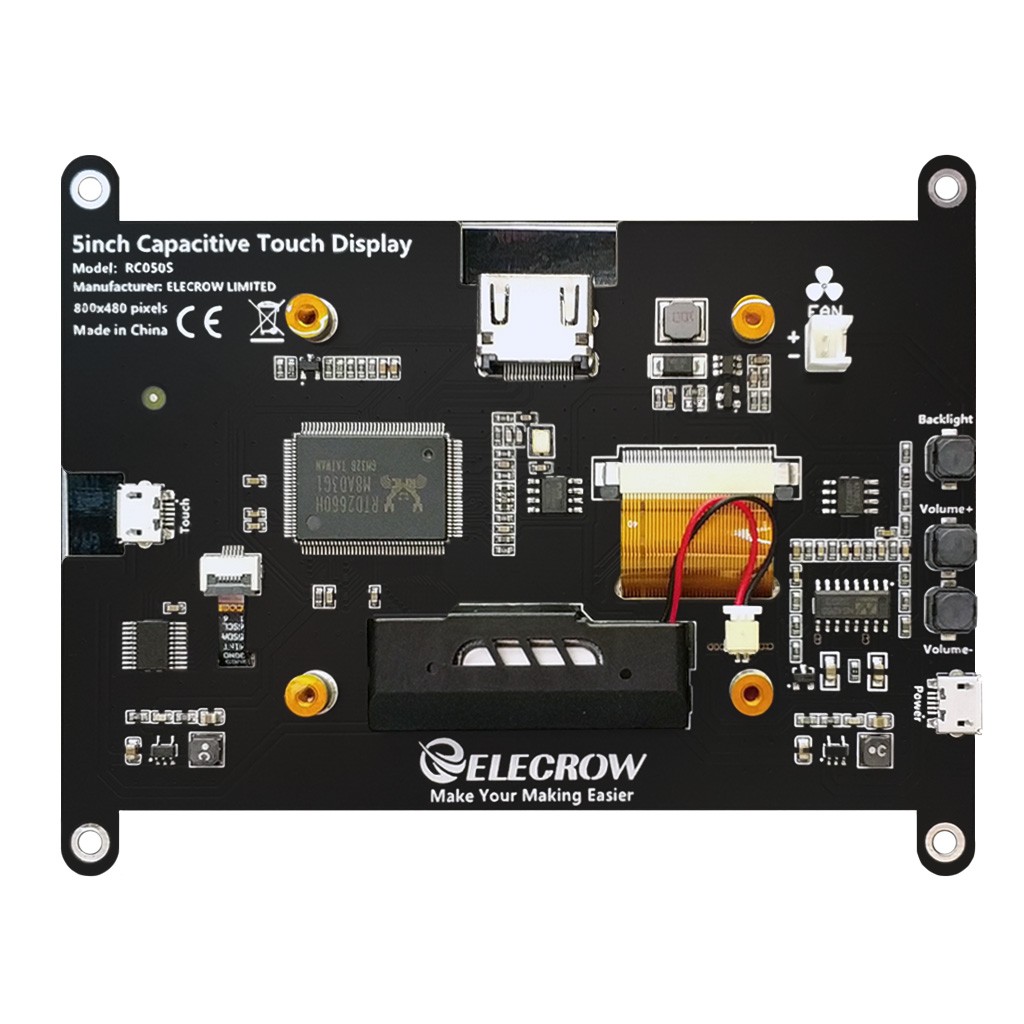

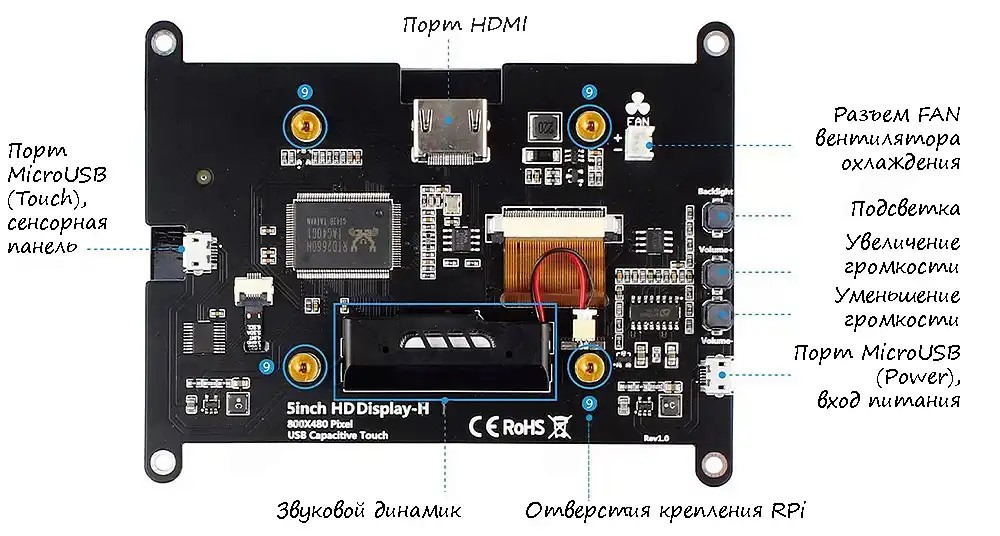

Интерфейсы дисплея 5.0" LCD TFT RC050S Elecrow
 |

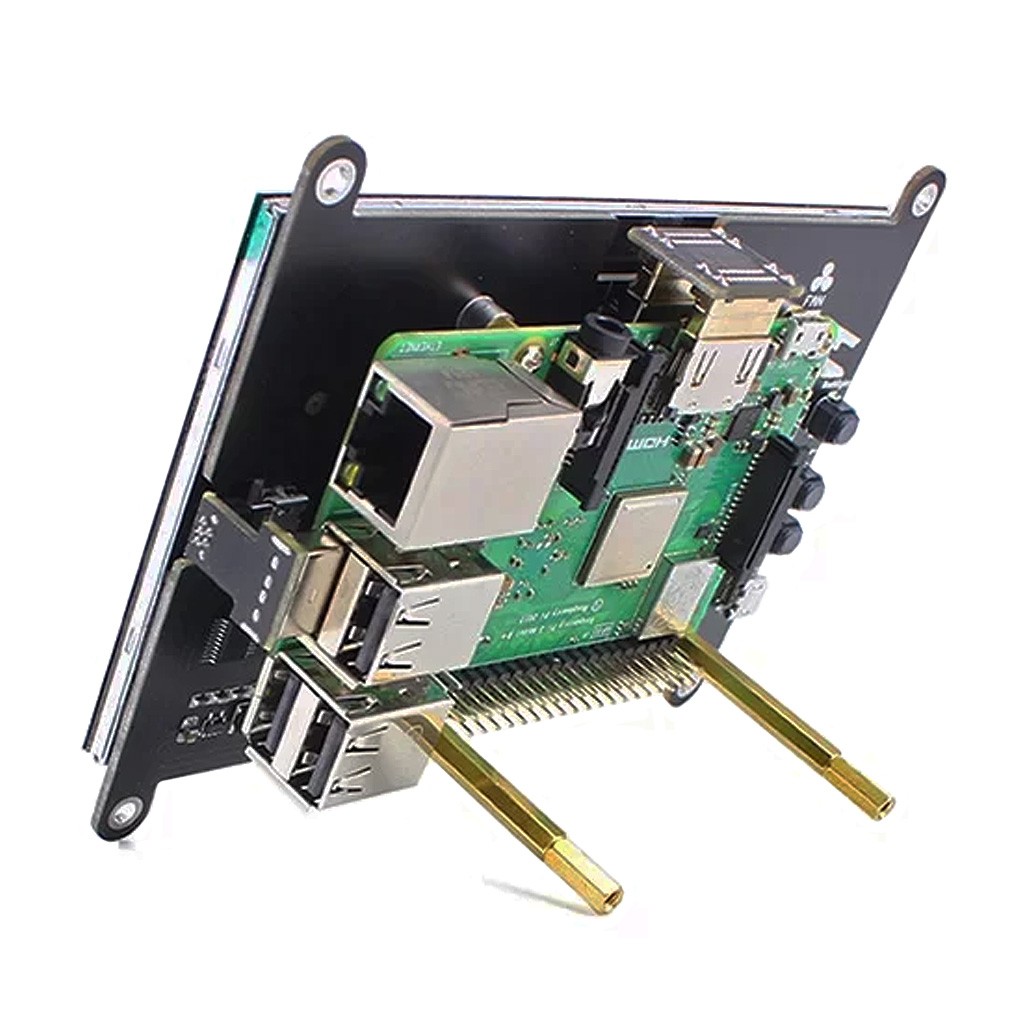

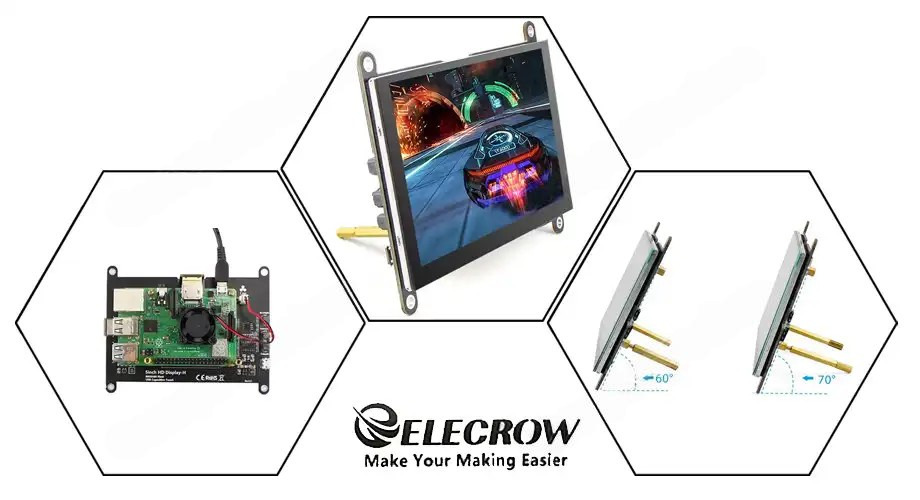

Дизайн и комплектация 5" экранного модуля RC050S с сенсором нацелены на его использование вместе с Raspberry Pi — популярной цифровой платформой для обучения навыкам программирования и разработки электронных приложений. Четыре посадочных места на тыльной стороне применяются для крепления платы Мини-ПК Rpi любой из указанных моделей: 3B, 3B+ или 4B. Соединение между Мини-ПК и RC050S осуществляется специальными переходниками (уже в комплекте), учитываются особенности расположения портов HDMI и USB в разных версиях Raspberry Pi. В роли ножек-подставок для вертикального расположения дисплея выступают простые винтовые стойки-шестигранники длиной 10мм и 30мм. Регулируемая длина опорных ножек влияет на угол вертикального наклона экрана. Подключенный к порту FAN бесшумный вентилятор способствует понижению температуры нагрева центрального процессора RPi в "тяжёлых" задачах (так же в комплекте).
 |
Распиновка разъёмов экранного модуля 5.0" LCD TFT RC050S Elecrow
Порт HDMI
| Номер | Обозначение | Назначение |
| 1 | TMDS Data2+ | Плюсовая (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 2 | TMDS Data2 Shield | Общий, земля |
| 3 | TMDS Data2- | Минусовая (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 4 | TMDS Data1+ | Плюсовая (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 5 | TMDS Data1 Shield | Общий, земля |
| 6 | TMDS Data1- | Минусовая (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 7 | TMDS Data0+ | Плюсовая (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 8 | TMDS Data0 Shield | Общий, земля |
| 9 | TMDS Data0- | Минусовая (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 10 | TMDS Clock+ | Плюсовая (+) сторона канала синхронизации дифференциальной пары данных TMDS |
| 11 | TMDS Clock Shield | Общий, земля |
| 12 | TMDS Clock- | Минусовая (-) сторона канала синхронизации дифференциальной пары данных TMDS |
| 13 | CEC | Нет подключения |
| 14 | Reserved(N.C.) | Нет подключения |
| 15 | SCL | Канал обмена данными DDC, сигнал тактирования SCL шины I2C |
| 16 | SDA | Канал обмена данными DDC, сигнал данных SDA шины I2C |
| 17 | DDC/CEC Ground | Общий, земля |
| 18 | +5V Power | Питание |
| 19 | Hot Plug Detect | Сигнал "горячего" подключения |
Порт microUSB (Power)
| Номер | Обозначение | Назначение |
| 1 | VUSB | +5В, питание |
| 2 | NC | Нет подключения |
| 3 | NC | Нет подключения |
| 4 | NC | Нет подключения |
| 5 | GND | Общий, земля |
Порт microUSB (Touch)
| Номер | Обозначение | Назначение |
| 1 | NC | Нет подключения |
| 2 | D- | Минусовая линия шины данных USB (сенсорная панель) |
| 3 | D+ | Плюсовая линия шины данных USB (сенсорная панель) |
| 4 | NC | Нет подключения |
| 5 | GND | Общий, земля |

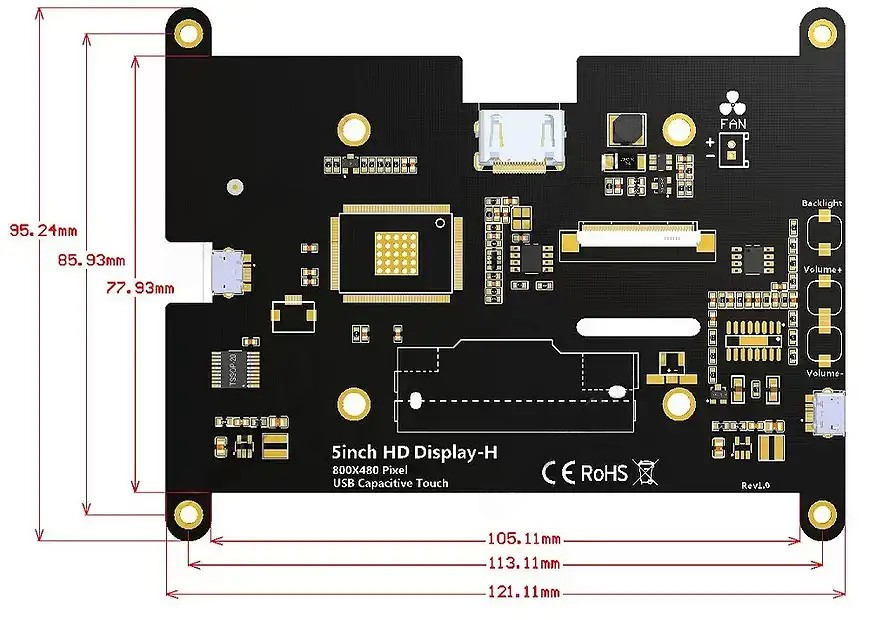

Физические размеры модуля
 |
Документация
- Руководство пользователя монитором RC050S ЖК TFT Elecrow (англ., PDF);
Примечания к настройке ОС Raspbian
Для платформы Raspberry Pi 4 с операционной системой Raspbian (дата выхода образа после 2021-10-30, например Bullseye), в файле config следует изменить строку "dtoverlay = vc4-kms-v3d" на "dtoverlay = vc4-fkms-v3d". В исходном значении это может вызвать ошибку запуска. В операционной системе Raspbian Buster необходимо закомментировать "dtoverlay = vc4-fkms-V3D" добавлением символа # в начало строки.
------------------
