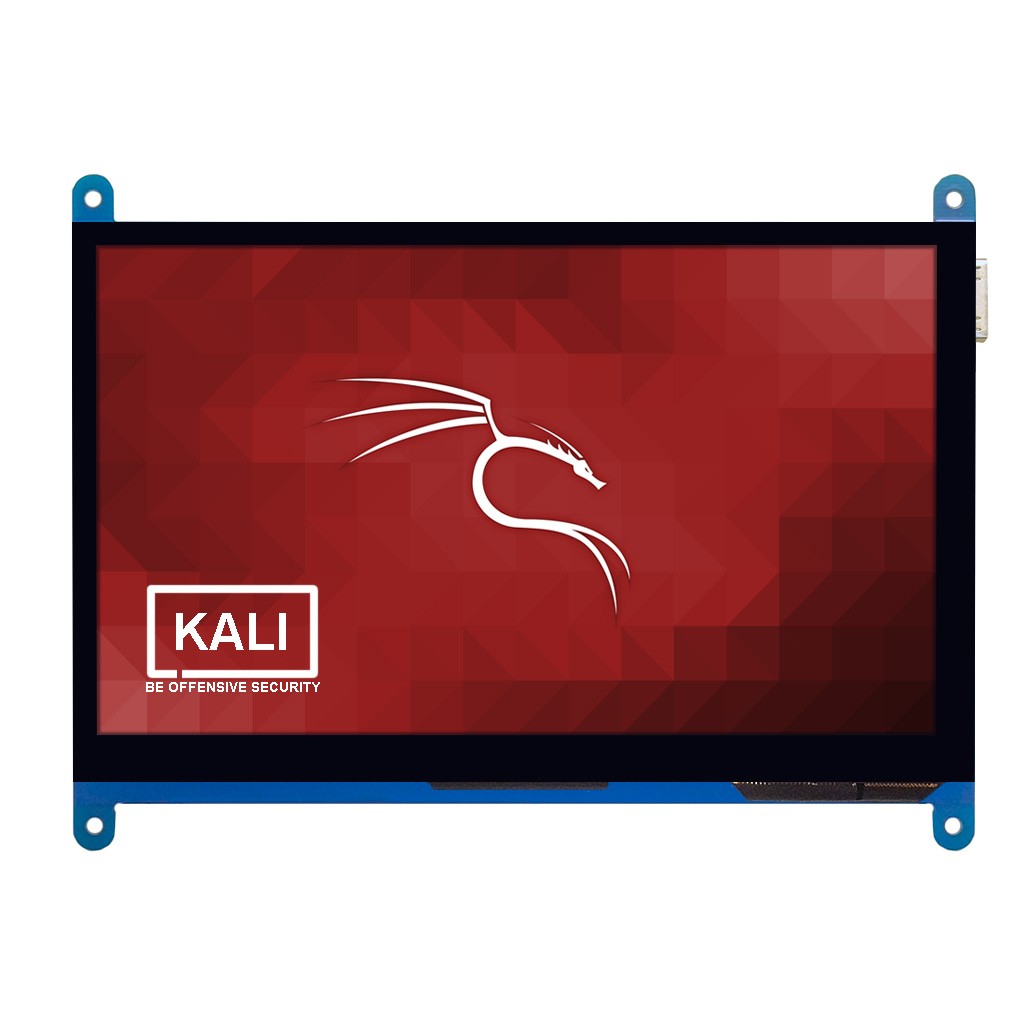

Описание

Технические характеристики

• Модель: RC070 Elecrow Technology (SKU: ESP01215E);
• Энергопотребление: 5В/400мА DC (рекомендуется 5В/1А);
• Диагональ: 7.0" дюймов;
• Программная совместимость: Raspbian, Ubuntu, Kali Linux, Debian, Fedora, Kodi, Windows 7/8/8.1/10/10 IoT, Android и др.;
• Аппаратная совместимость: настольные ПК, портативные ПК, мини-ПК, аудио и видео проигрыватели, игровые консоли, TV-боксы, и т.д.;
• Цифровой приёмник: RTD2660H Realtek;
• Интерфейсы
  • Порт HDMI: вход цифрового аудио/видео;
  • Порт microUSB (Touch): питание, сенсорная панель (разъёмы Touch#1 и Touch#2 равноценно поддерживают обе функции);
  • Экран:
    • Матрица: ЖК, TFT IPS LCD;
    • Рабочее напряжение: 2.0В;
    • Разрешение: 1024 х 600 графических точек, WSVGA (1920x1080 с понижающим масштабированием, даунсэмплинг);
    • Соотношение сторон: 128:75;
    • Цветовая палитра: 16.7 млн. оттенков;
    • Активная область: 154.21 х 85.92мм;
    • Контрастность: 800:1;
    • Яркость: 330 кд/м2;
    • Время отклика: 25 мсек;
    • Углы обзора по горизонтали: П80° х Л80°;
    • Углы обзора по вертикали: В80° х Н80°;
    • Подсветка
      • Тип: 18 белых светодиодов, LED;
      • Рабочее напряжение: 9.6В;
      • Сенсорная панель
        • Тип: ёмкостная;
        • Поддержка одновременных касаний: до 5;
        • Температура
          • эксплуатации: -20°C...+70°C;
          • хранения: -30°C...+80°C;
          • Размер
            • панели: 165 х 125 х 15мм;
            • упаковки: 205 х 150 х 53мм;
            • Вес
              • панели (нетто): 240г;
              • упаковки (брутто): 425г;

              Комплектация



              • Дисплей RC070 7" с сенсорной панелью - 1шт;
              • Переходник-кабель HDMI/HDMI - 1шт;
              • Переходник HDMI/micro HDMI - 1шт;
              • Переходник-кабель USB-A/micro USB-B - 1шт;
              • Крепёжные элементы и стойки - 1комп;
              • DVD-диск с ПО - 1шт;
              • Инструкция пользователя - 1шт;

              Внимание! Мини-ПК Raspberry Pi не входит в комплектацию

              Примеры подключения к Мини-ПК Raspberry Pi 3/4

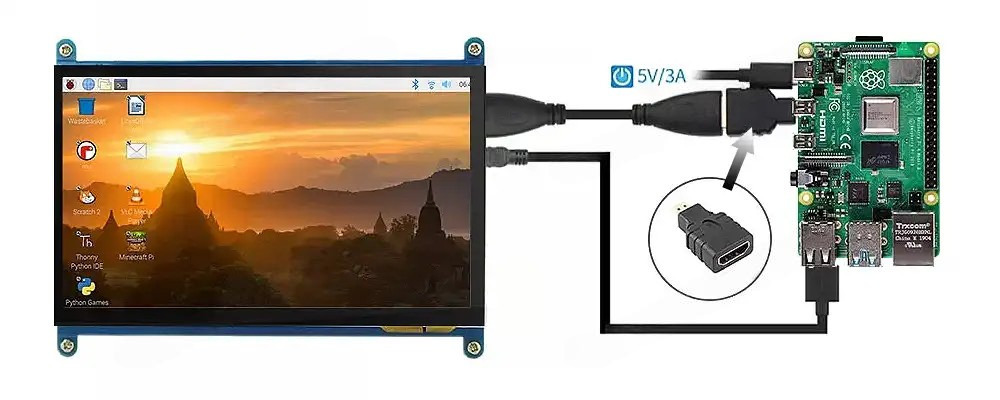

              Вариант с Raspberry Pi 4B

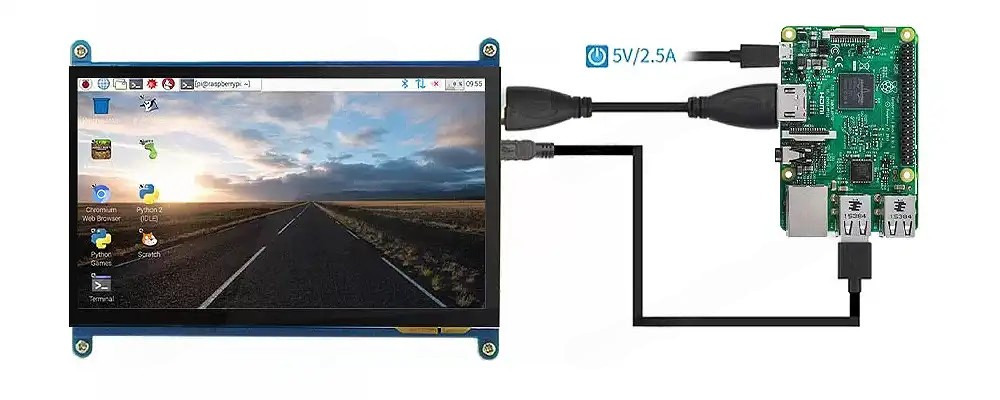

              Вариант с Raspberry Pi 3B/3B+

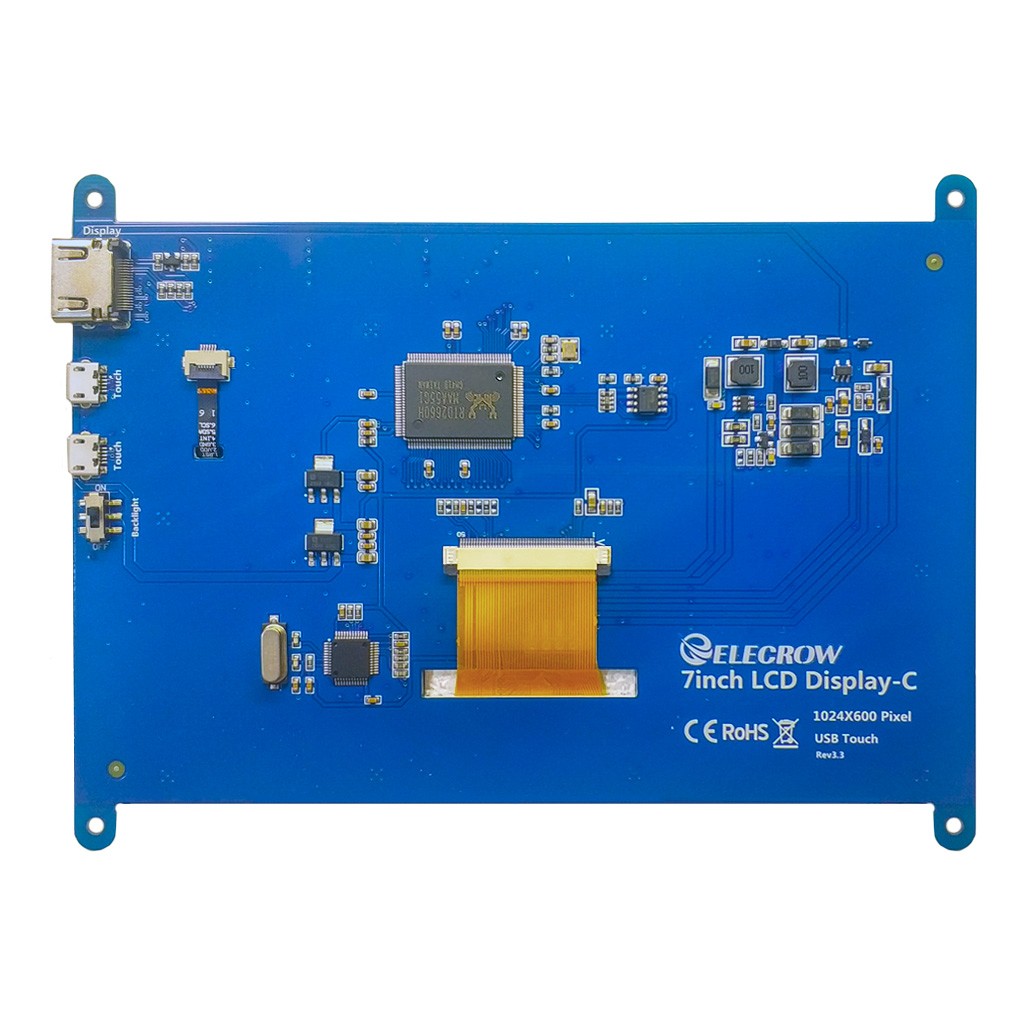

              Распиновка разъёмов экранного модуля 7.0" LCD TFT-TN RC070 Elecrow




              Порт HDMI

              Номер	Обозначение	Назначение
              1	TMDS Data2+	Плюсовая (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета
              2	TMDS Data2 Shield	Общий ноль
              3	TMDS Data2-	Минусовая (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета
              4	TMDS Data1+	Плюсовая (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
              5	TMDS Data1 Shield	Общий ноль
              6	TMDS Data1-	Минусовая (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
              7	TMDS Data0+	Плюсовая (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета
              8	TMDS Data0 Shield	Общий ноль
              9	TMDS Data0-	Минусовая (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета
              10	TMDS Clock+	Плюсовая (+) сторона канала синхронизации дифференциальной пары данных TMDS
              11	TMDS Clock Shield	Общий ноль
              12	TMDS Clock-	Минусовая (-) сторона канала синхронизации дифференциальной пары данных TMDS
              13	CEC	Нет подключения
              14	Reserved(N.C.)	Нет подключения
              15	SCL	Канал обмена данными DDC, сигнал тактирования SCL шины I2C
              16	SDA	Канал обмена данными DDC, сигнал данных SDA шины I2C
              17	DDC/CEC Ground	Общий ноль
              18	+5V Power	Питание
              19	Hot Plug Detect	Сигнал "горячего" подключения

              Порт microUSB#1 и microUSB#2

              Номер	Обозначение	Назначение
              1	VUSB	+5В, питание
              2	D-	Минусовая линия шины данных USB (сенсорная панель)
              3	D+	Плюсовая линия шины данных USB (сенсорная панель)
              4	NC	Нет подключения
              5	GND	Общий ноль

              Документация



              1. Спецификация графической матрицы (англ., PDF);

              Примечания к настройке ОС Raspbian




              Для платформы Raspberry Pi 4 с операционной системой Raspbian (дата выхода образа после 2021-10-30, например Bullseye), в файле config следует изменить строку "dtoverlay = vc4-kms-v3d" на "dtoverlay = vc4-fkms-v3d". В исходном значении это может вызвать ошибку запуска. В операционной системе Raspbian Buster необходимо закомментировать "dtoverlay = vc4-fkms-V3D" добавлением символа # в начало строки.


              ------------------
