800x480 IPS / HDMI/SPI / DC 5 В (160 мА) / Графический контроллер: NT35510 / Сенсорный резистивный контроллер: XPT2046.



Внимание! Мини-ПК Raspberry Pi НЕ входит в комплектацию!

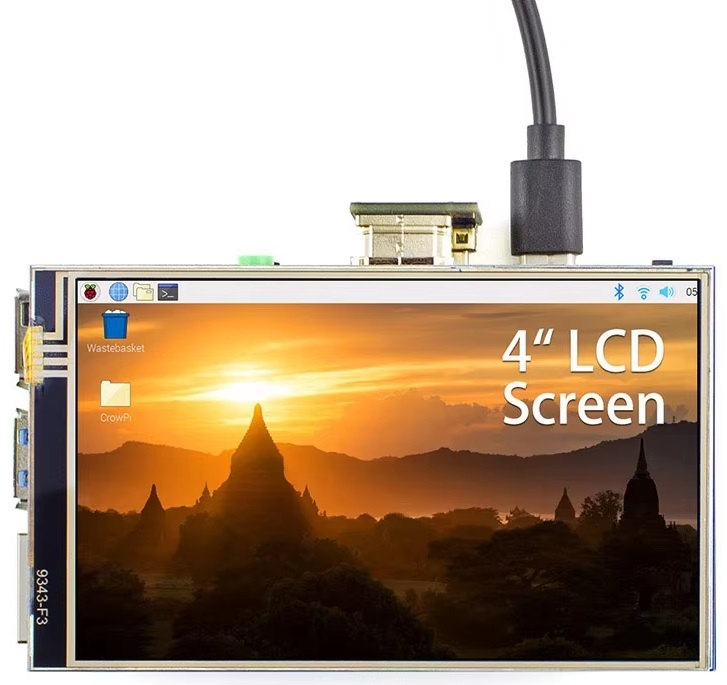

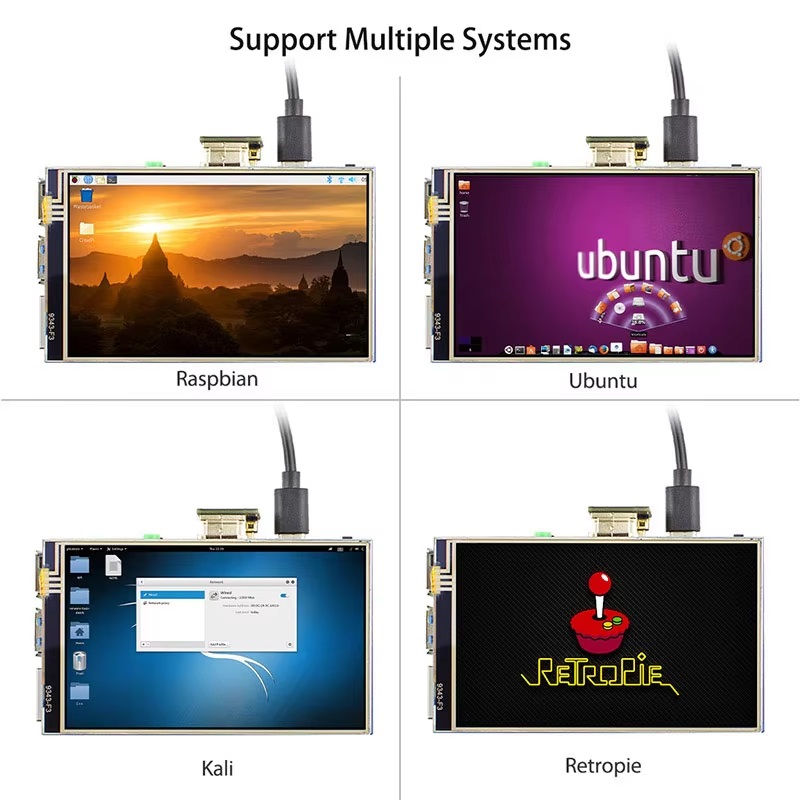

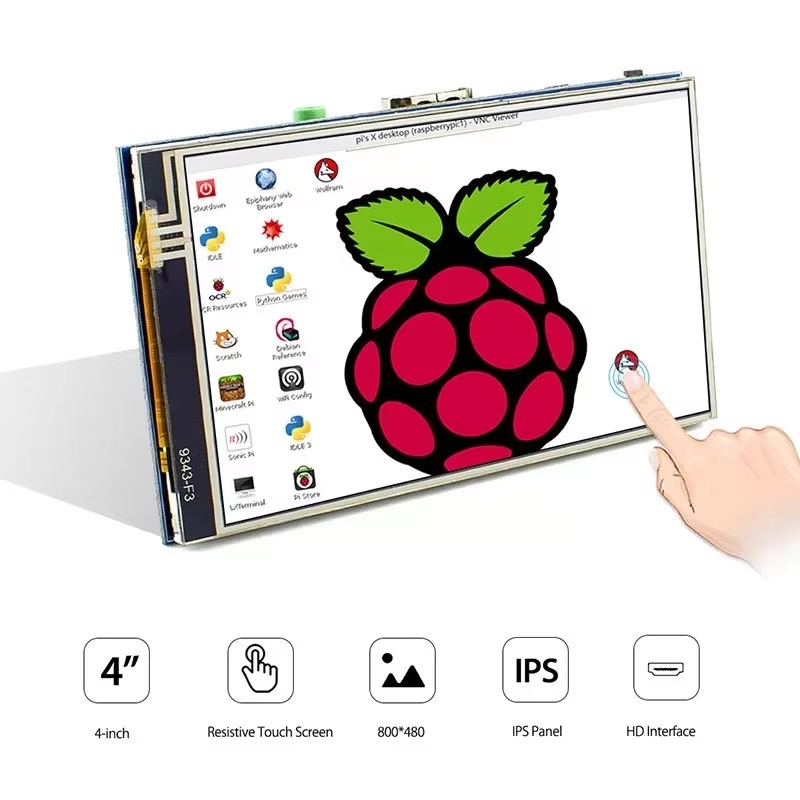

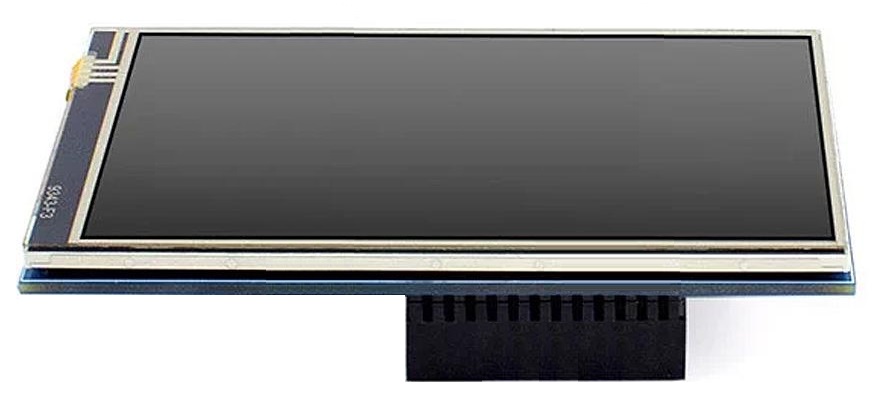

Дисплей высокой чёткости Elecrow RR040I послужит отличным решением для любых компактных приложений, создающихся на цифровой платформе Raspberry Pi под управлением ОС Raspbian, Ubuntu Mate, Kali и других Linux-систем. На RR040I установлена IPS ЖК-матрица с широкими углами обзора более 80° без искажения цветопередачи, разрешением изображения 800*480 точек, и частотой кадровой развёртки 60 Гц. Экранный модуль наделён функцией 10-уровневой регулировки яркости с кнопочным управлением. Использование сенсорной панели доступно исключительно через цифровой интерфей SPI, разведённый в 26-контактной линейке портов GPIO Raspberry Pi. Для работы с дисплеем требуется добавление в операционную систему RPi соответствующего программного драйвера. В схему модуля встроен 24-разрядный ЦАП для вывода звукового сигнала на наушники или активные колонки. RR040I может использоватся без функции сенсорной панели с иным звуковоспроизводящим оборудованием, обладающим совместимыми портами и разъёмами подключения HDMI и 3,5 мм аудио AUX. Напряжение питания для дисплея Elecrow RR040I составляет DC 5 В, потребление тока с максимальной яркостью экрана достигает 200 мА.

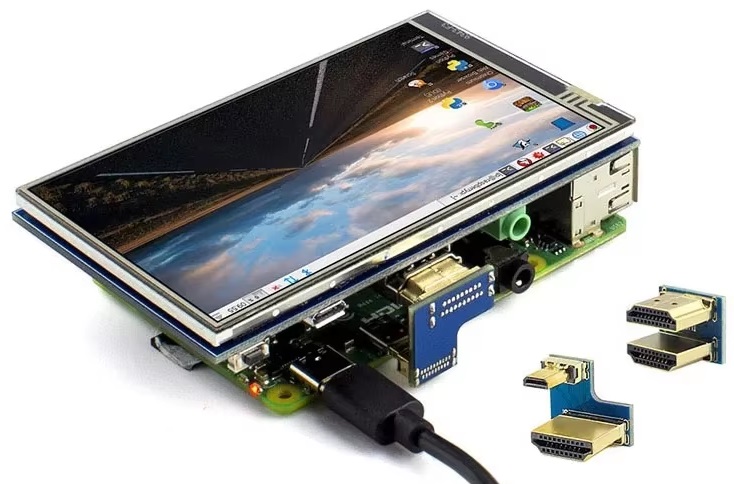

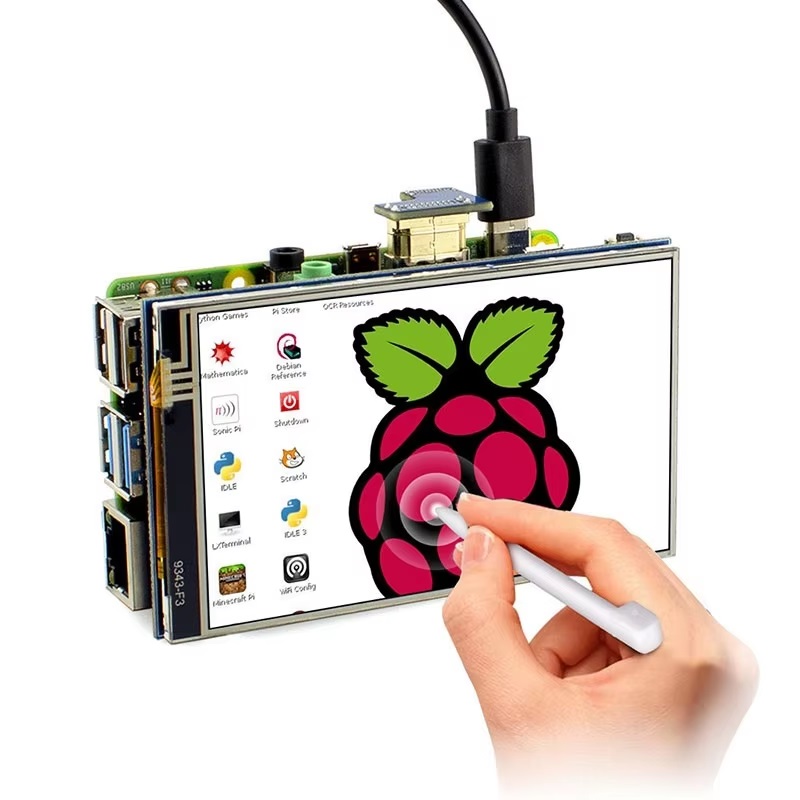

Дисплей RR040I легко устанавливается поверх платы Мини-ПК Raspberry Pi. В комплектации к экранному модулю предусмотрено два адаптера HDMI, подходящие для конструктивно отличающихся модификации Raspberry Pi 3 и Raspberry Pi 4. Когда дисплей RR040I совмещён с RPi, подключение внешнего питание через порт MicroUSB не требуется.

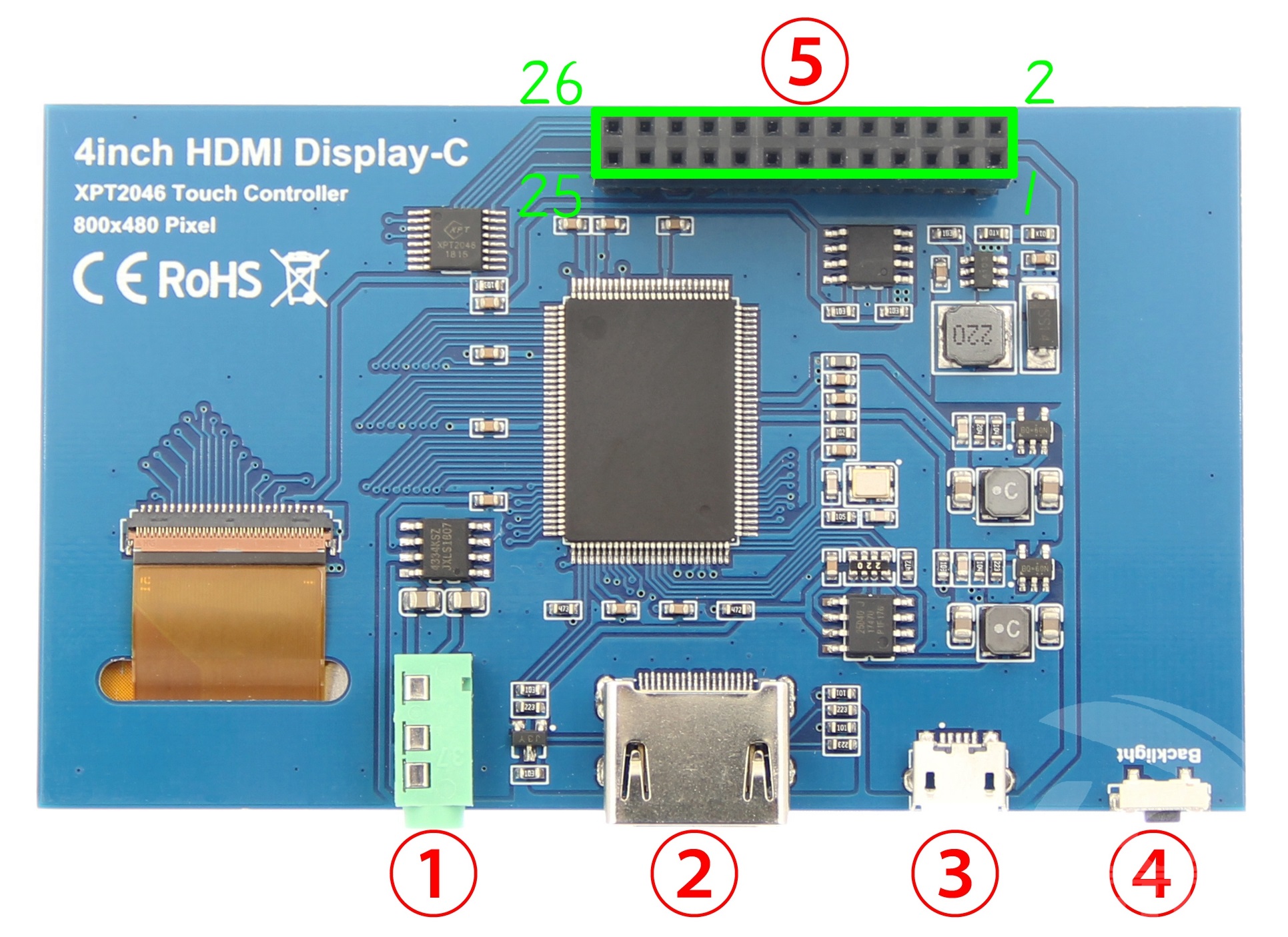

Интерфейсы дисплея RR040I Elecrow




• «1» - 3,5 мм разъём для наушников;
• «2» - Порт HDMI для передачи видеосигнала с Raspberry Pi;
• «3» - Порт MicroUSB для подключения внешнего источника питания DC 5 В (не используется, если RR040I подключён через 26-контактный разъём GPIO);
• «4» - Кнопка регулировки подсветки. Короткое нажатие увеличивает яркости на 1 шаг. Длительное нажатие - отключение подсветки;
• «5» - 26-контактный разъём GPIO для питания от Raspberry Pi и передачи сигналов сенсорной панели в Raspberry Pi.

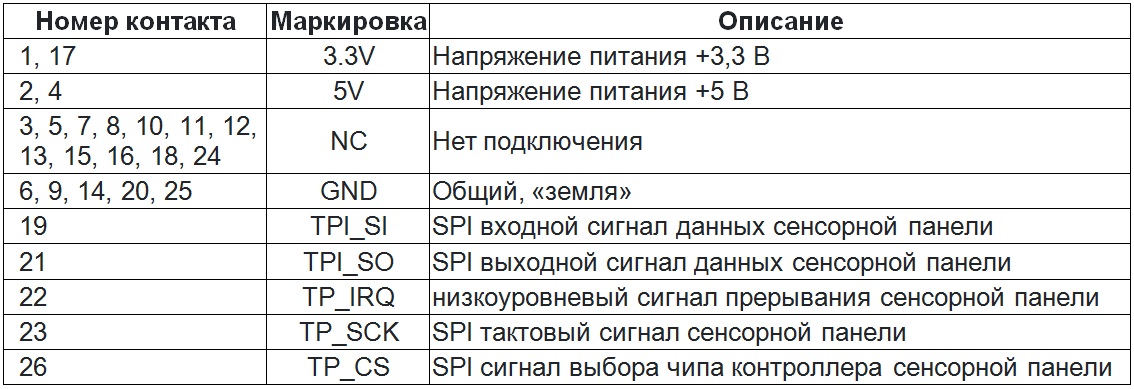

Определение функций 26-контактного разъёма GPIO



Технические характеристики:
• Производитель: Elecrow Technology;
• Модель: RR040I (SKU: DIS10204D);
• Энергопотребление: DC 5 В / 200 мА (рекомендуется DC 5 В / 500 мА);
• Диагональ: 4.0 дюйма;
• Цифровой приёмник: RTD2660H Realtek;
• Интерфейсы:
   ¤ 26-контактный порт GPIO: Питание, сенсорная панель SPI;
   ¤ AUX 3.5мм jack: Аудио выход;
   ¤ HDMI: Видео вход от Rpi;
• Экран:
   ¤ ЖК-матрица: IPS TFT LCD;
   ¤ Разрешение: 800 х 480 графических точек;
   ¤ Соотношение сторон: 5:3, WVGA;
   ¤ Видимая область: ~86 х 52 мм;
   ¤ Графический контроллер: NT35510;
   ¤ Кадровая развёртка: 60 Гц;
• Подсветка:
   ¤ Тип: Белые светодиоды LED;
   ¤ Регулировка яркости: 10 уровней;
• Сенсорная панель:
   ¤ Тип: резистивная;
   ¤ Контроллер: XPT2046;
   ¤ Поддержка одновременных касаний: 1 штука;
• Звуковая система:
   ¤ АЦП: CS4334 Cirrus Logic;
   ¤ Разрядность: 24-бит;
   ¤ Динамический диапазон: 96 дБ;
   ¤ Нелинейные искажения + шум: -88 дБ;
• Температура эксплуатации: -20...+60 градусов Цельсия;
• Температура хранения: -30...+70 градусов Цельсия;
• Размеры экранного модуля: ~99 х 58 х 15 мм;
• Размеры упаковки: ~140 х 132 х 50 мм;
• Масса экранного модуля: ~65 грамм;
• Масса с упаковкой: ~130 грамм.

Комплектация:
• Сенсорный дисплей RR040I 4";
• Переходник HDMI/HDMI для RPi3;
• Переходник HDMI/micro HDMI для RPi4;
• Ручка-стилус;
• Инструкция пользователя.

Программное обеспечение:

Драйвер для RR040I Elecrow (RAR-архив. 3,17 МБ)

Документация:

Руководство пользователя RR040I Elecrow (ссылка на сторонний сайт) »»»

Примечания к настройке ОС Raspbian

Для платформы Raspberry Pi 4:
• В операционной системе Raspbian (дата выхода образа после 2021-10-30, например Bullseye), в файле config следует изменить строку "dtoverlay = vc4-kms-v3d" на "dtoverlay = vc4-fkms-v3d", т.к. в исходном значении это может вызвать ошибку запуска.
• В операционной системе Raspbian Buster необходимо закомментировать "dtoverlay = vc4-fkms-V3D" добавлением символа # в начало строки.
------------------
