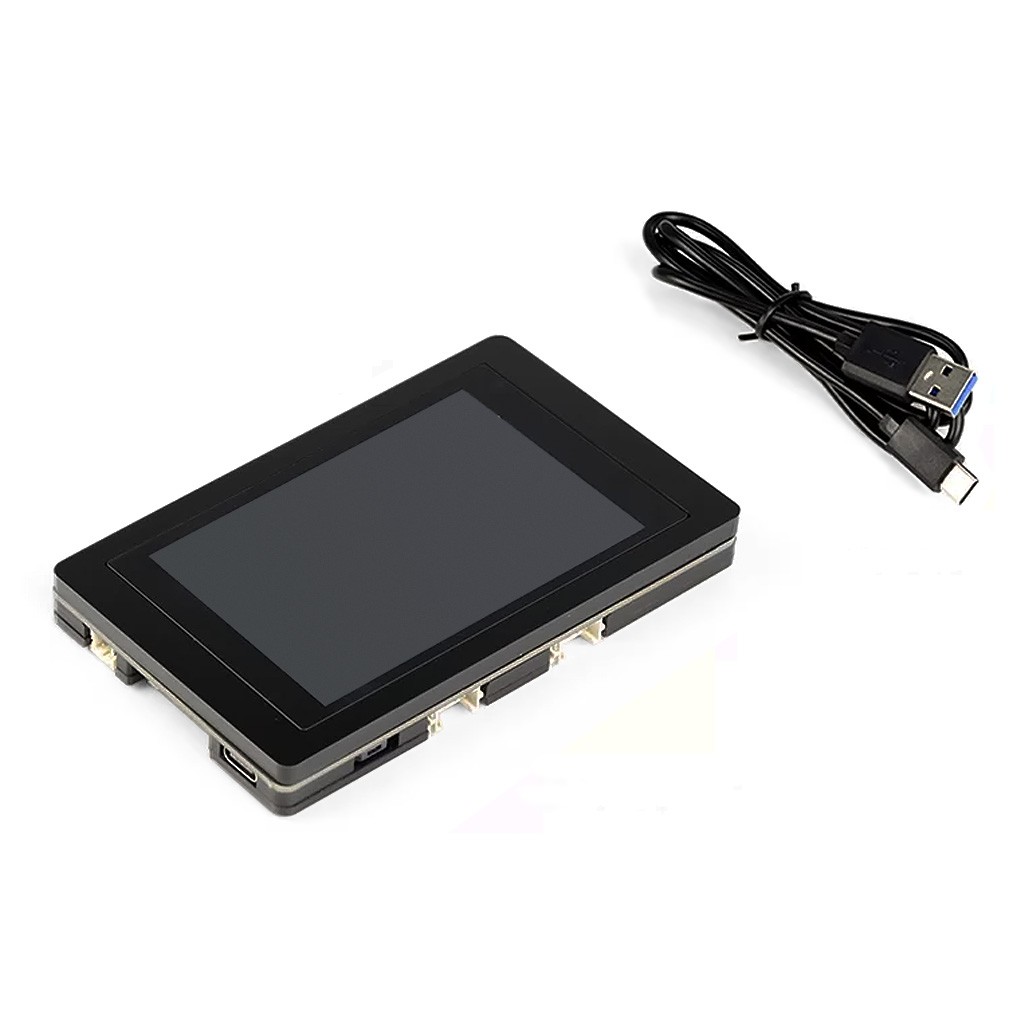

Модуль ESP32-Terminal от Elecrow Techmology с 3.5-дюймовым ярким цветным сенсорным экраном и встроенным 32-разрядным программируемым микроконтроллером позволяет создавать уникальные приложения графического человеко-машинного интерфейса (ЧМИ) для домашних устройств электроники, для промышленных приборов или сельскохозяйственного оборудования. Карманного размера, экранный модуль ESP32 HMI RGB Display облачён в стильный акриловый корпус, придающий конструкции красивый внешний вид, и одновременно защищающий от повреждений. Разработка приложений для ESP32-Terminal не ограничивается каким-либо одиночным специализированным фреймворком, как это часто принято среди конкурентной продукции, и одинаково доступна в программном окружении Espressif ESP-IDF, Arduino IDE, PlatforIO или SquareLine Studio. Код для экранного модуля с одинаковой эффективностью создаётся на языках программирования С/С#, Arduino, Python или Micropython. Модуль полноценно работает с лёгкой и универсальной, открытой графической библиотекой LVGL.

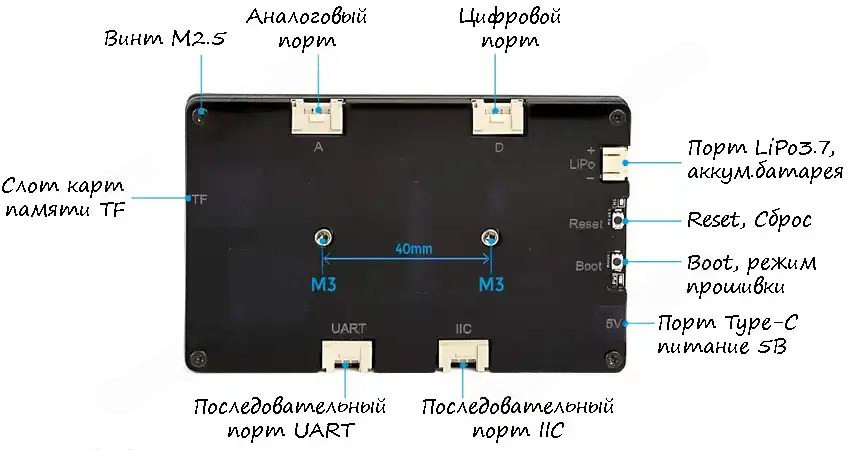

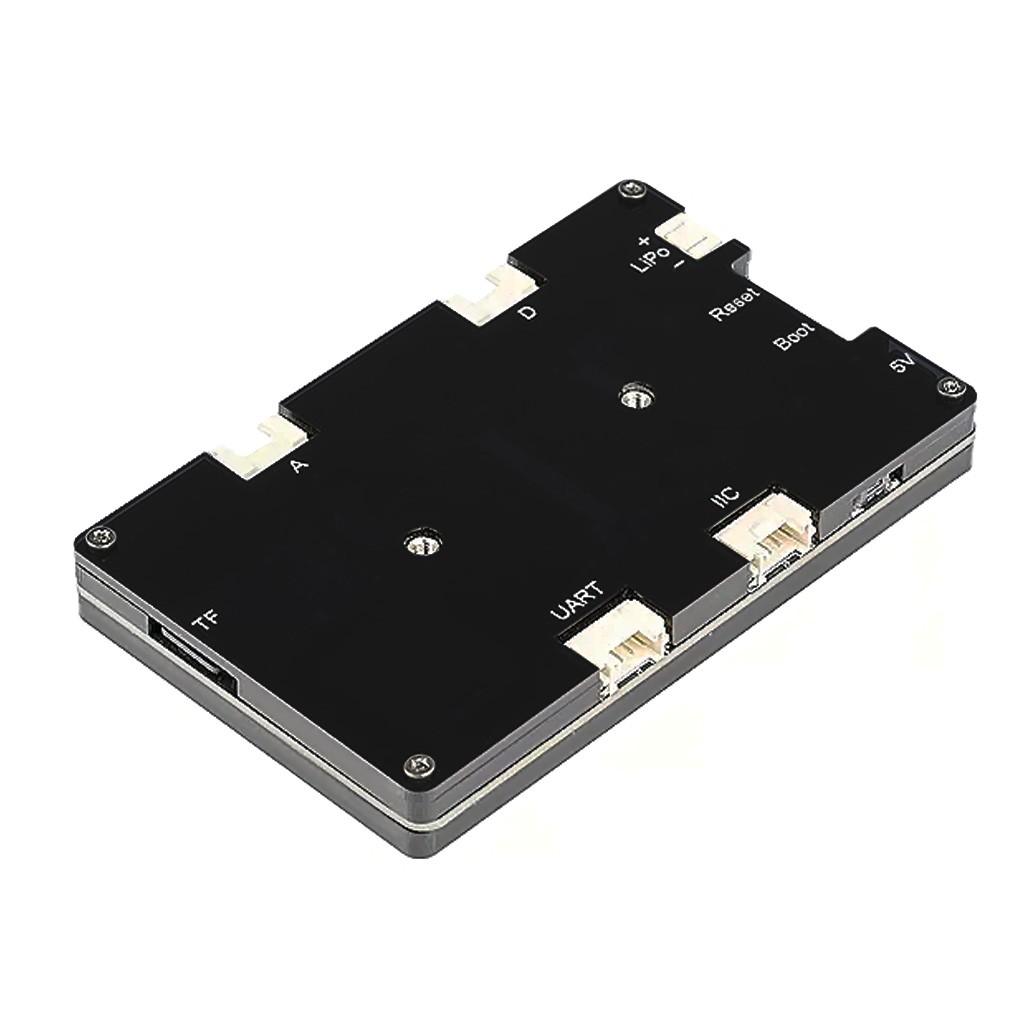

Мощный 2-ядерный процессор ESP-WROOM-32, взятый в основу схемотехники ESP32-Terminal, способен выполнять вычисления с частотой до 240МГц, и обладает возможностью подключения к сетям WiFi / Bluetooth. Производительности контроллера ESP32 достаточно для реализации проектов ЧМИ любой сложности, статических или динамических, с отрисовкой на экране 480*320 графических точек следующих элементов интерфейса: окон, списков и меню, кнопок и ползунков, а также других элементов. В том числе поддерживается воспроизведение файлов видео или аудио. Имеются слот карт MicroSD для хранения пользовательских данных и пьезокерамический звукоизлучатель (тональный зуммер) для звукового сопровождения каких-нибудь событий внутри ЧМИ-приложения. Плата ESP32-Terminal оснащена 4 портами для датчиков, сенсоров и других цифро-аналоговых модулей с интерфейсом подключения формата Crowtail. По одному представлены порты для аналогового модуля Crowtail с маркировкой символом А, для цифрового модуля Crowtail с обозначением буквой D, для модулей Crowtail с последовательной шиной передачи данных IIC/I2C и UART. Порт Lipo с возможностью подключения аккумуляторной батареи 3.7В обеспечивает ESP32-Terminal абсолютную автономность. В стационарном режиме, экранный модуль ESP32 HMI RGB Display функционирует от напряжения 5В постоянного тока через разъём USB Type-C, расходует в максимуме до 500мА.

Интерфейсы экранного модуля ESP32 HMI RGB Display

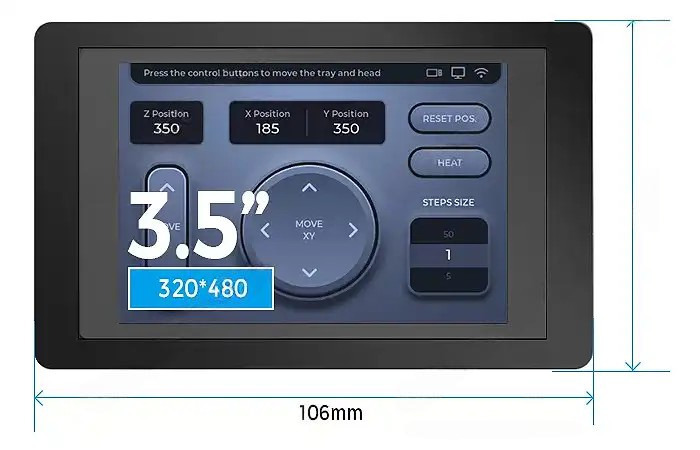

Физические размеры, мм

Программное обеспечение

1. Демонстрационные примеры для Arduino IDE (zip-архив);
2. Демонстрационные примеры для PlatformIO (zip-архив);
3. Демонстрационные примеры для ESP-IDF (zip-архив);
4. Архивная база данных на GitHub;
5. Открытая графическая библиотека LVGL;
6. SquareLine Studio среда разработки графического интерфейса ЧМИ;

Документация

1. Онлайн справочник разработчика на ESP32-Termial (web-версия);
2. Справочник к библиотеке LVGL (англ., PDF);
3. Спецификация контроллера ESP32-S3 Espressif (англ., PDF);
4. Спецификация контроллера ILI9488 Ilitek (англ., PDF);
5. Механические чертежи и принципиальная схема ESP32 RGB HMI Display (zip-архив);
