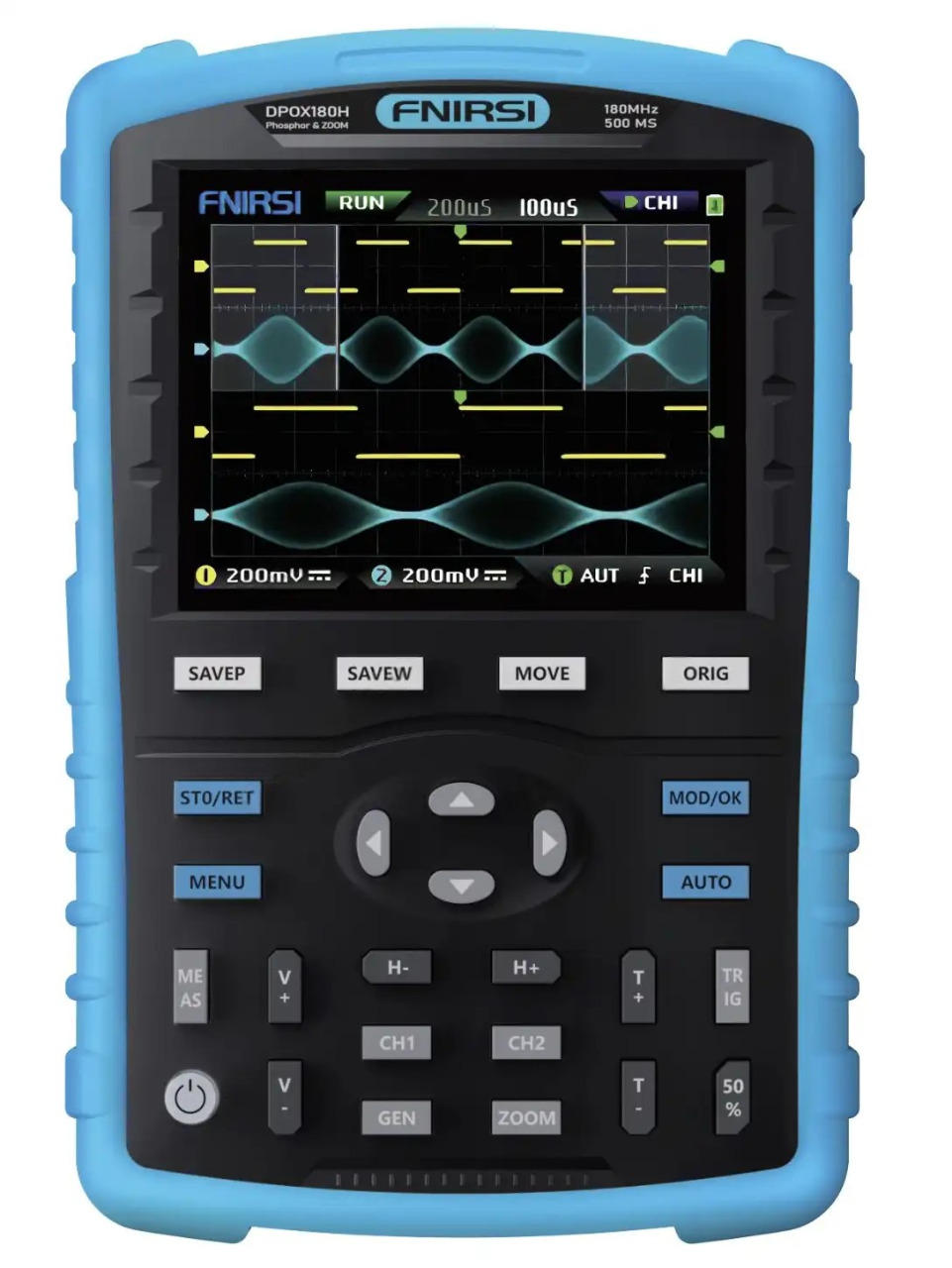

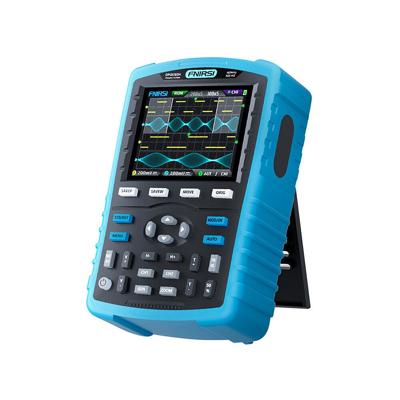

Двухканальный осциллограф FNiRSi DPOX180H

Код товара: CTTL16250

Описание

Двухканальный осциллограф FNiRSi DPOX180H с "цифровым фосфором". Технология "цифрового фосфора" (DPO, "цветовой температуры") сигнала позволяет отображать измеряемый сигнал в трех измерениях: амплитуда, время и интенсивность (распределение амплитуды по времени).

Технические характеристки:

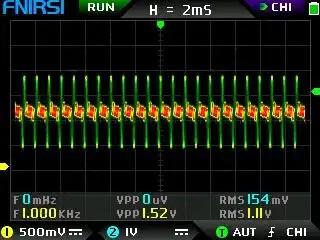

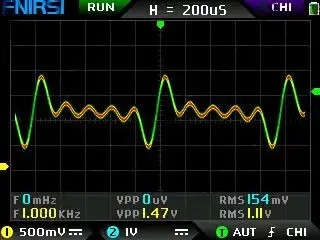

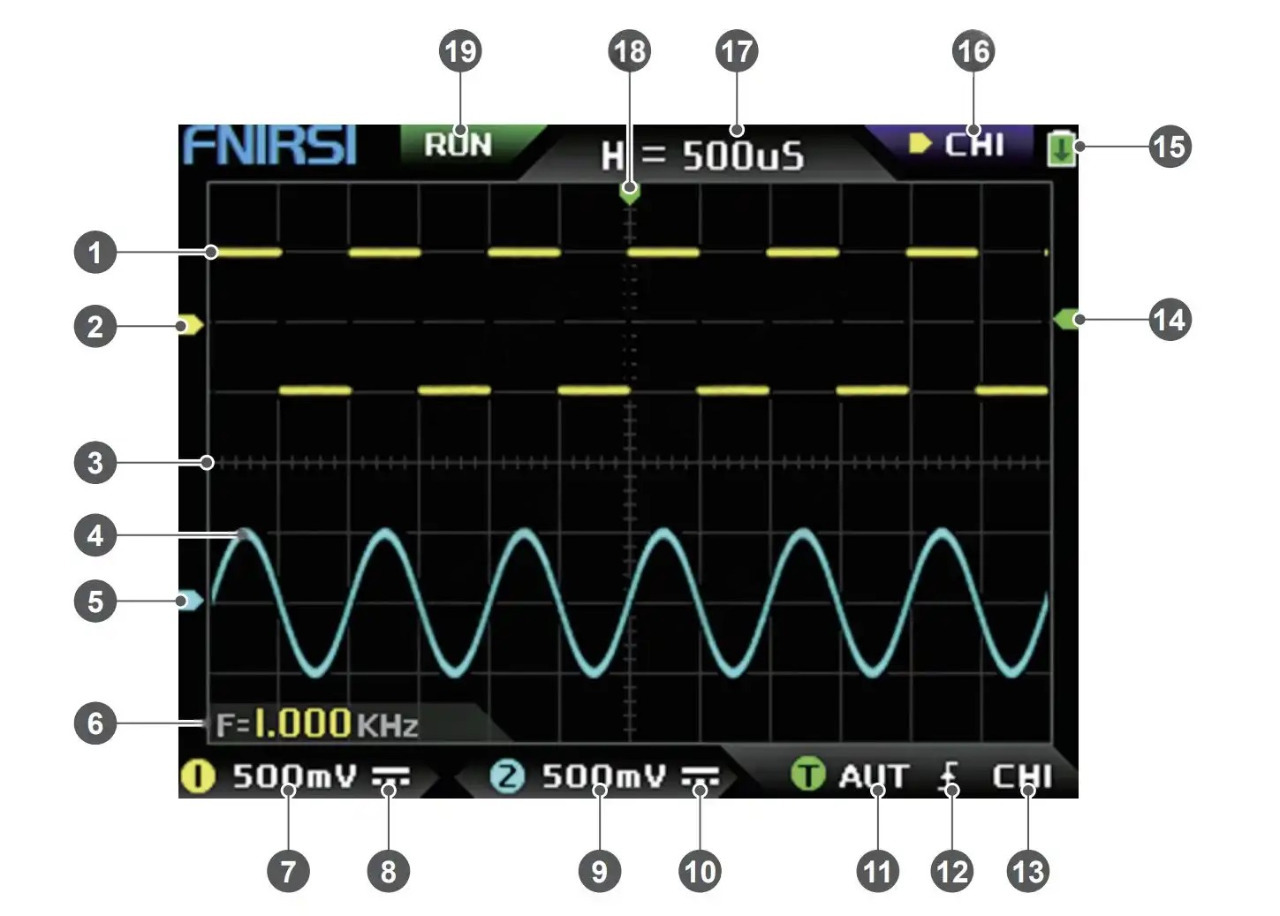

Описание основного интерфейса осциллографа.

1. Осциллограмма канала 1 отображается желтым цветом, когда "цветовая температура" отключена. Чем ярче область, тем больше вероятность появления сигнала в этой области. При включении режима цветовой температуры сигнал отображается в виде градиента я от зеленого (где меньше вероятность появления сигнала) к красному (где больше вероятность появления сигнала).;
2. Индикация нулевого потенциала канала 1.;
3. Фоновая сетка.;
4. Осциллограмма канала 2 отображается голубым цветом, когда "цветовая температура" отключена. Чем ярче область, тем больше вероятность появления сигнала в этой области. При включении режима цветовой температуры сигнал отображается в виде градиента я от голубого (где меньше вероятность появления сигнала) к зеленому (где больше вероятность появления сигнала).;
5. Индикация нулевого потенциала канала 2.;
6. Отображение измеренных параметров периодического сигнала (для примера включен только один параметр - измерение частоты, F).;
7. Вертикальная чувствительность канала 1, указывает интервал напряжения, представленный одним большим делением в вертикальном направлении шкалы фоновой сетки (например, 500 мВ здесь - интервал напряжения в одно большое деление по вертикали направление шкалы сетки равно 500 мВ.);
8. Значок режима связи по входу канала 1 AC/DC.;
9. Вертикальная чувствительность канала 2, указывает интервал напряжения, представленный одним большим делением в вертикальном направлении шкалы фоновой сетки (например, 500 мВ здесь - интервал напряжения в одно большое деление по вертикали направление шкалы сетки равно 500 мВ.);
10. Значок режима связи по входу канала 2 AC/DC.;
11. Индикатор режима триггера: AUT - автоматический (auto), SIG - одиночный (single), NOR - нормальный (normal) режим триггера.;
12.  Индикатор фронта триггера, если стрелка указывает вверх - триггер восходящего фронта, вниз - нисходящего фронта (спад). ;
13. Индикатор источника сигнала триггера, CH1 означает использование канала 1 в качестве источника сигнала источника триггера, CH2 - использование канала 2.;
14.  Индикатор уровня триггера.;
15. Индикатор состояния батареи.;
16. Индикатор выбора управления каналом: CH1 и CH2 (перемещение сигнала стрелками, изменение вертикального разрешения канала кнопками V+ и V-). Когда курсор включен, добавляется третий вариант - CSR (кнопки со стрелками управляют перемещениями курсора).;
17. Разрешение по горизонтали - времени, указывающее временной интервал, представленный крупной сеткой в горизонтальном направлении шкалы фоновой сетки (например, H=500 мкс означает, что временной интервал большой сетки в горизонтальном направлении шкалы сетки составляет 500 мкс).;
18. Стрелка, указывающая горизонтальное положение триггера срабатывания триггера.;
19. Статус работы, RUN означает рабочий режим с обновлением осциллограммы на дисплее, STOP - прекращение обновления осциллограмы по требованию пользователя или в режиме ожидания срабатывания триггера.;

Расположение и назначение клавиш управления.

DPO или "цифровой фосфор"

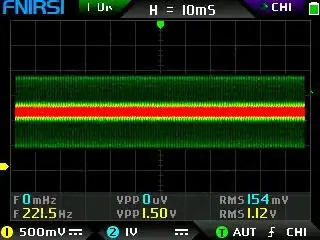

В осциллографах с функцией DPO сигнал сначала оцифровывается, как в обыкновенном цифровом запоминающем осциллографе (DSO), затем данные преобразуются и размещаются в базе данных в виде растровой структуры - массива (называемого «Цифровой Фосфор» (Digital Phosphor)), размер которого соответствует разрещению дисплея.  В процессе оцифровки сигнала в массиве накапливаются данные, отражающие интенсивность сигнала - если сигнал многократно проходит через одну точку, то это отражается в ячейке массива. Результатом работы над массивом "цифрового фосфора" является след сигнала, яркость которого изменяется пропорционально интенсивности появления сигнала в каждой точке Впоследствии из массива информация периодически переносится на дисплей. Поскольку осциллограф DPOX180H имеет цветной ЖК дисплей, то он имеет возможность выражать интенсивность сигнала как в монохромном режиме при помощи яркости линии осциллограмм, так и выражать интенсивность сигнала  в цветовой гамме (цветовая температура).

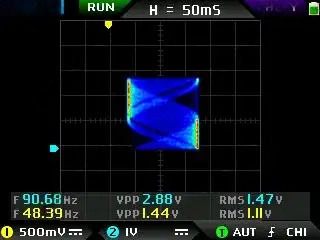

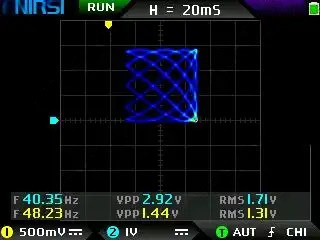

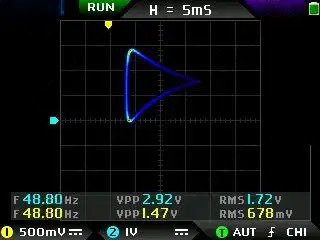

Режим развертки X-Y.

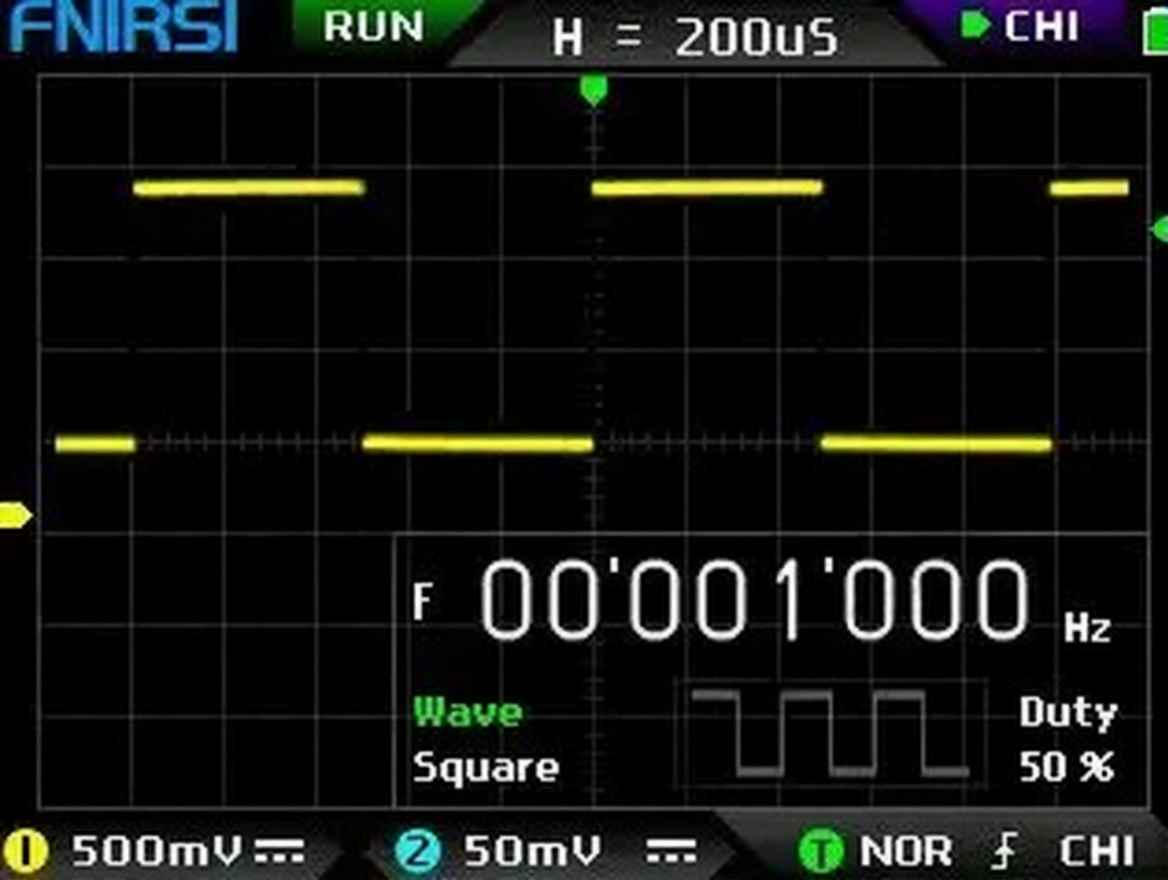

Генератор сигналов.

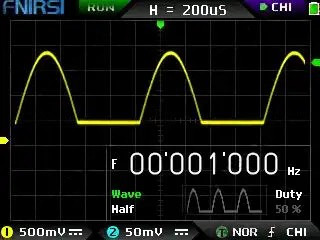

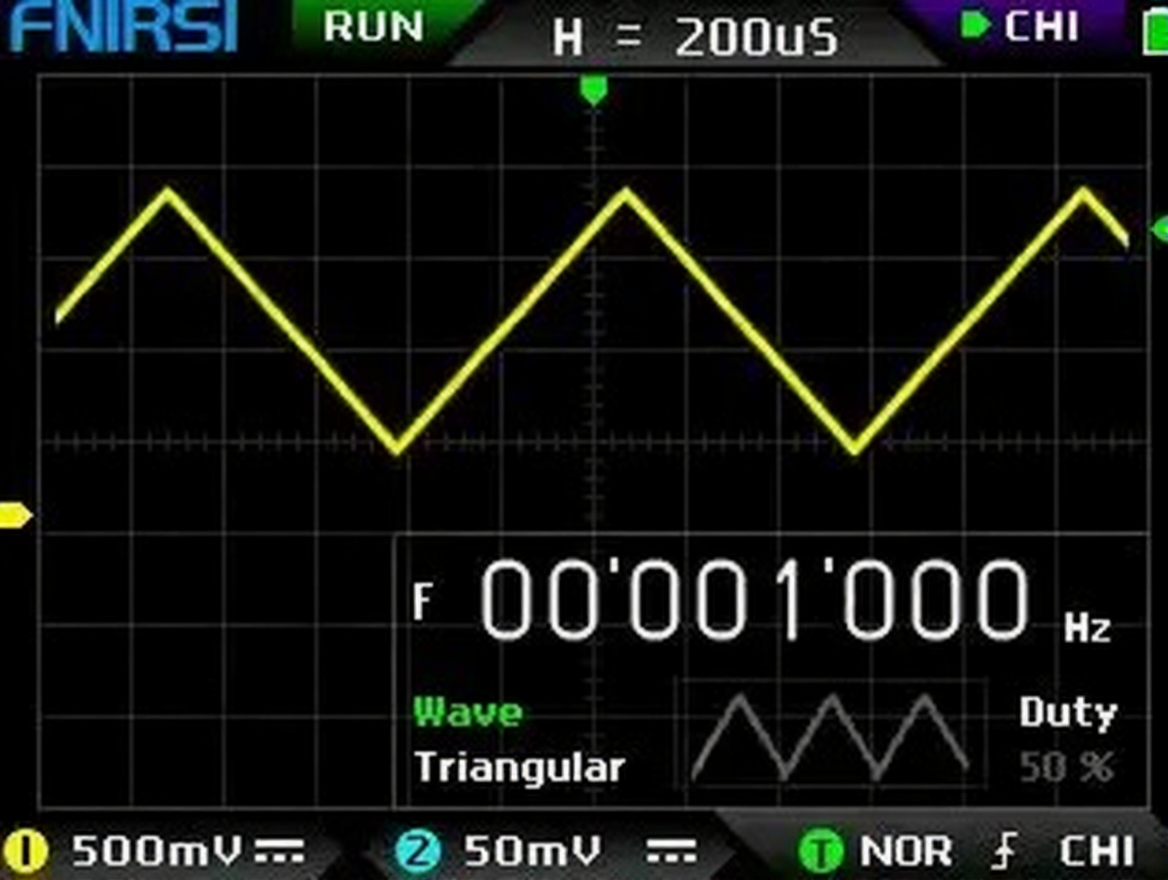

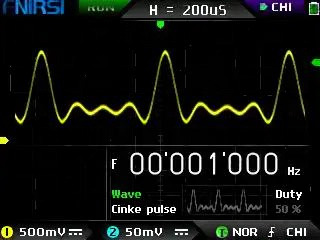

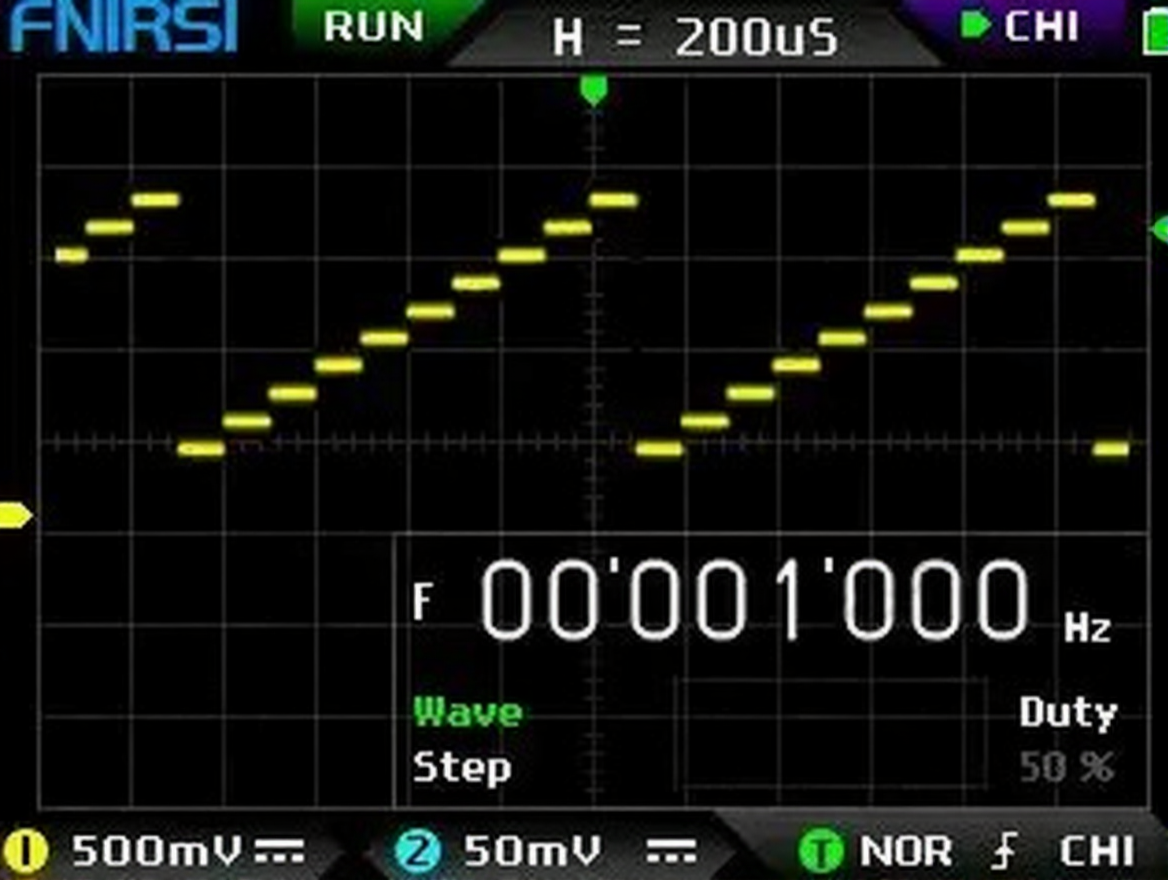

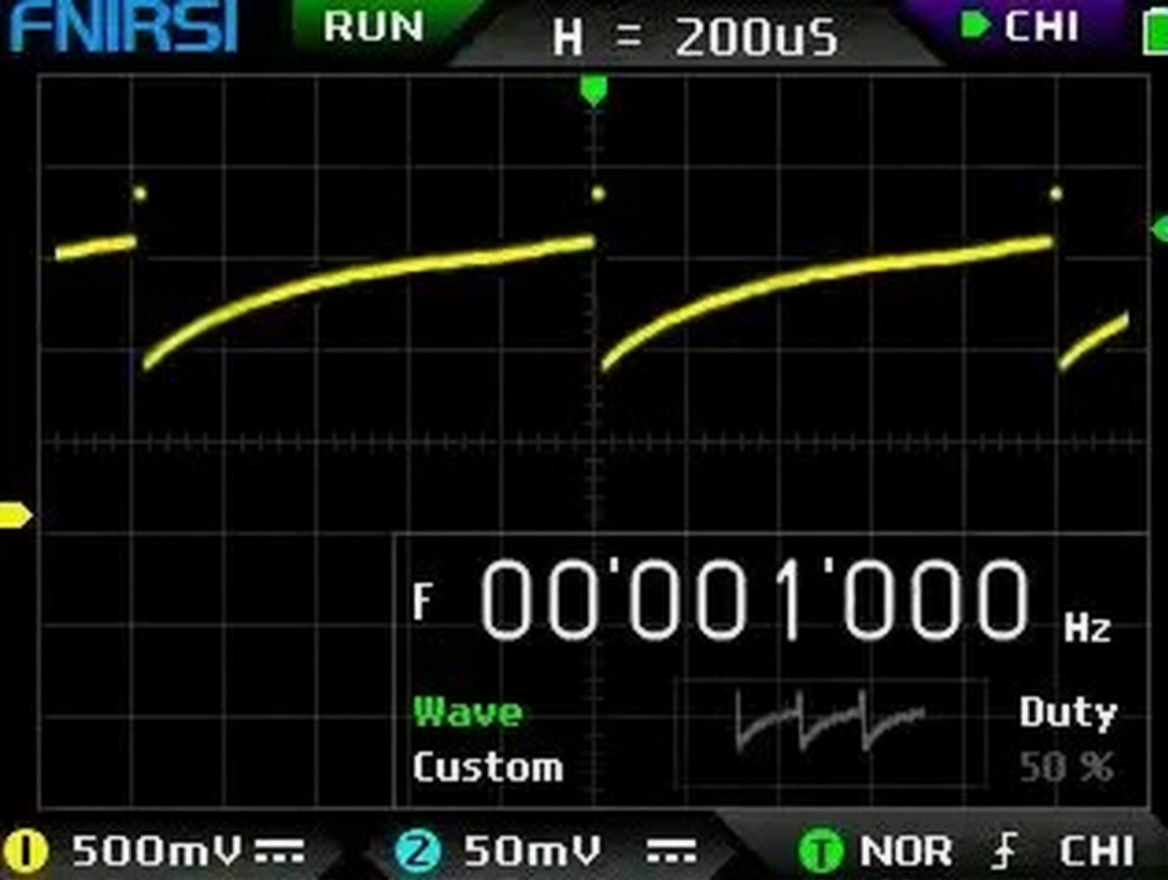

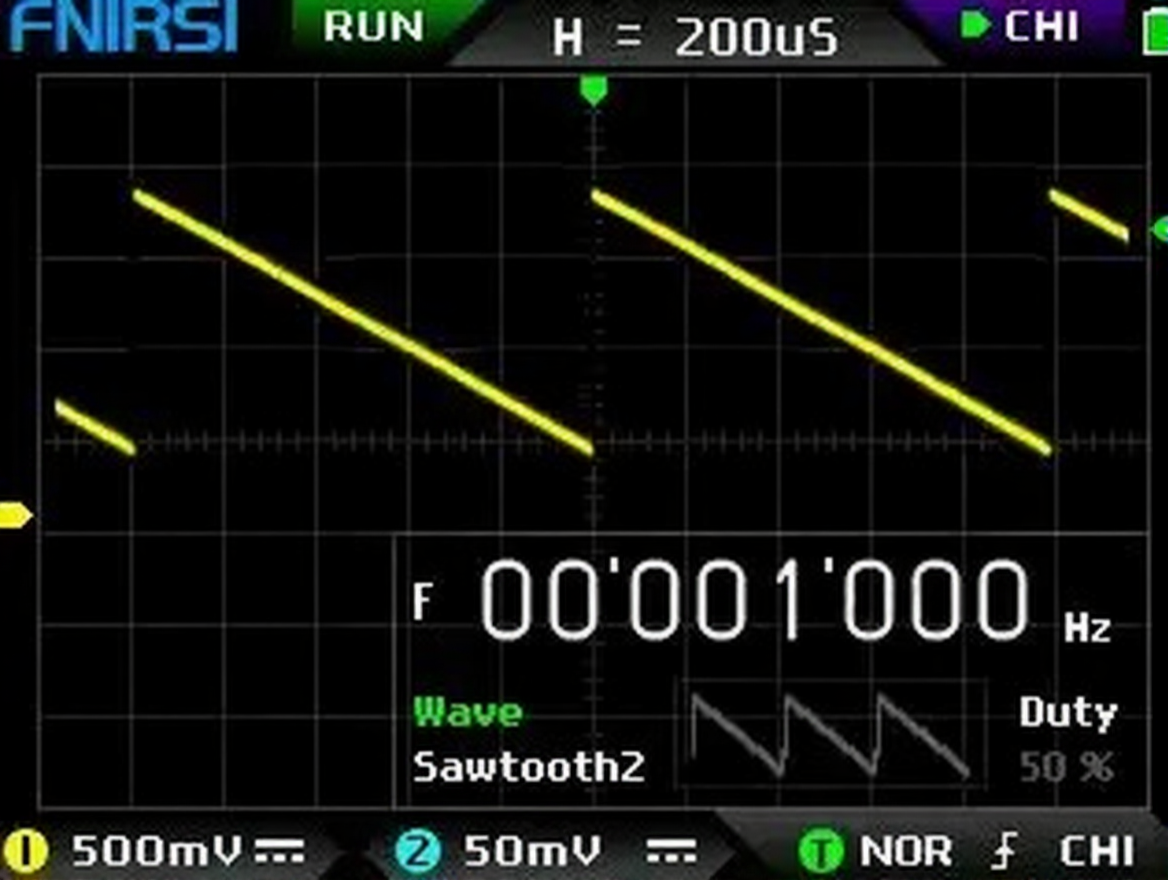

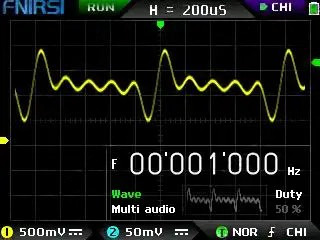

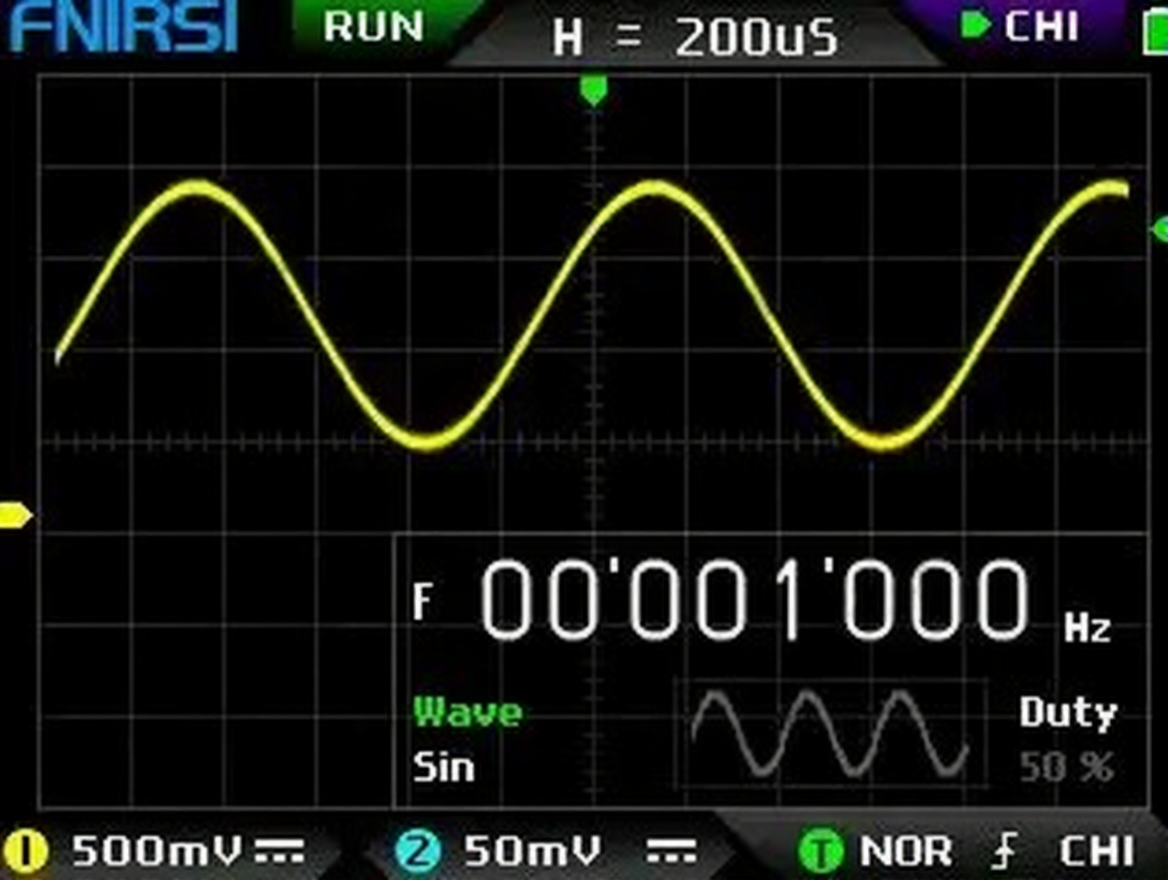

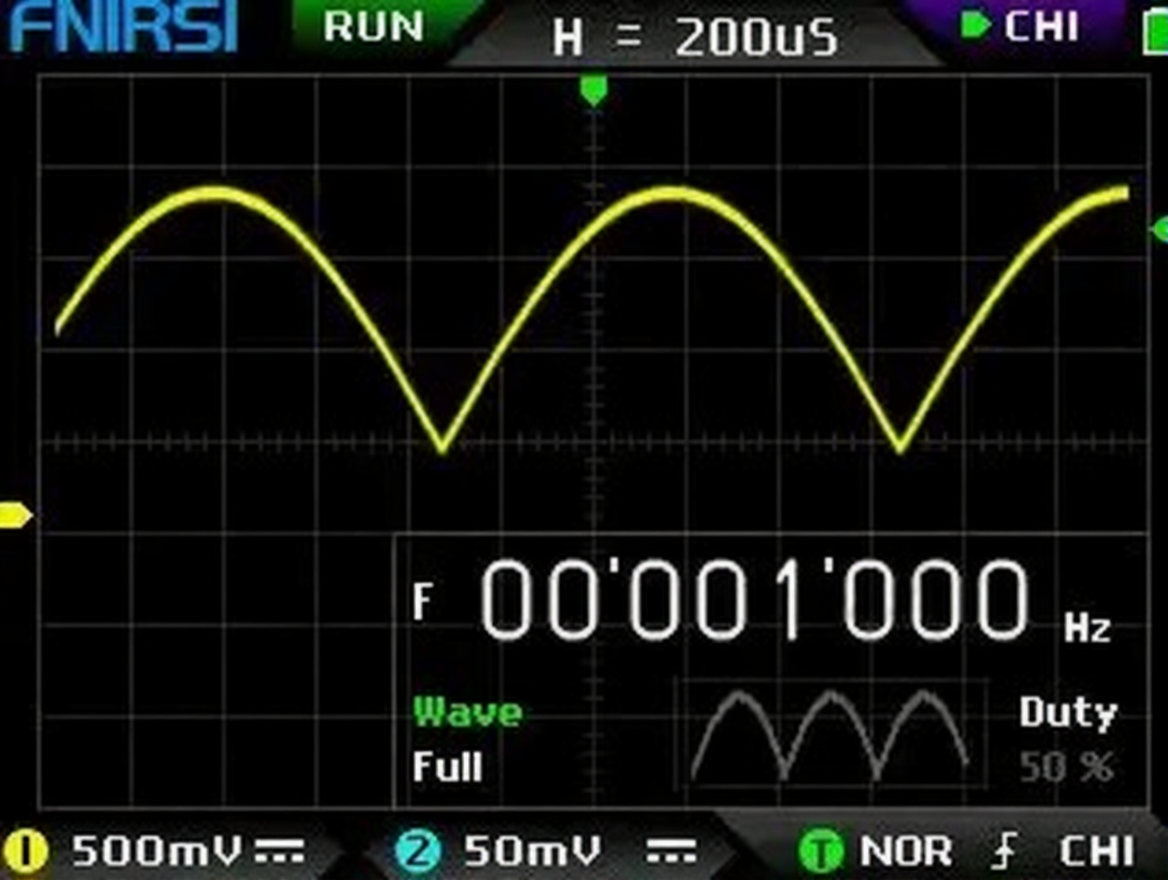

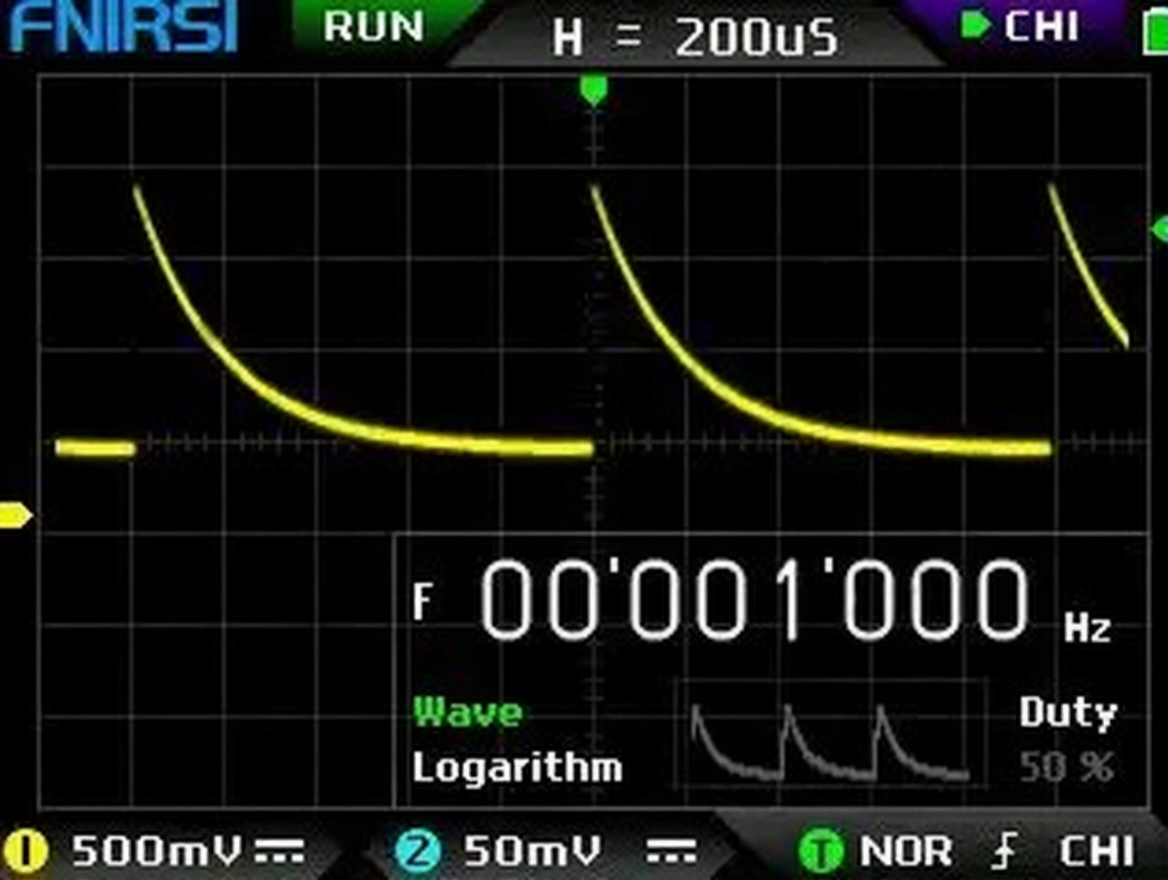

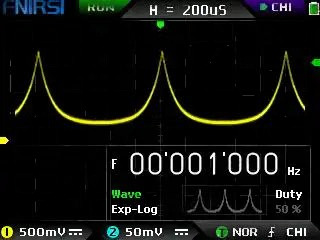

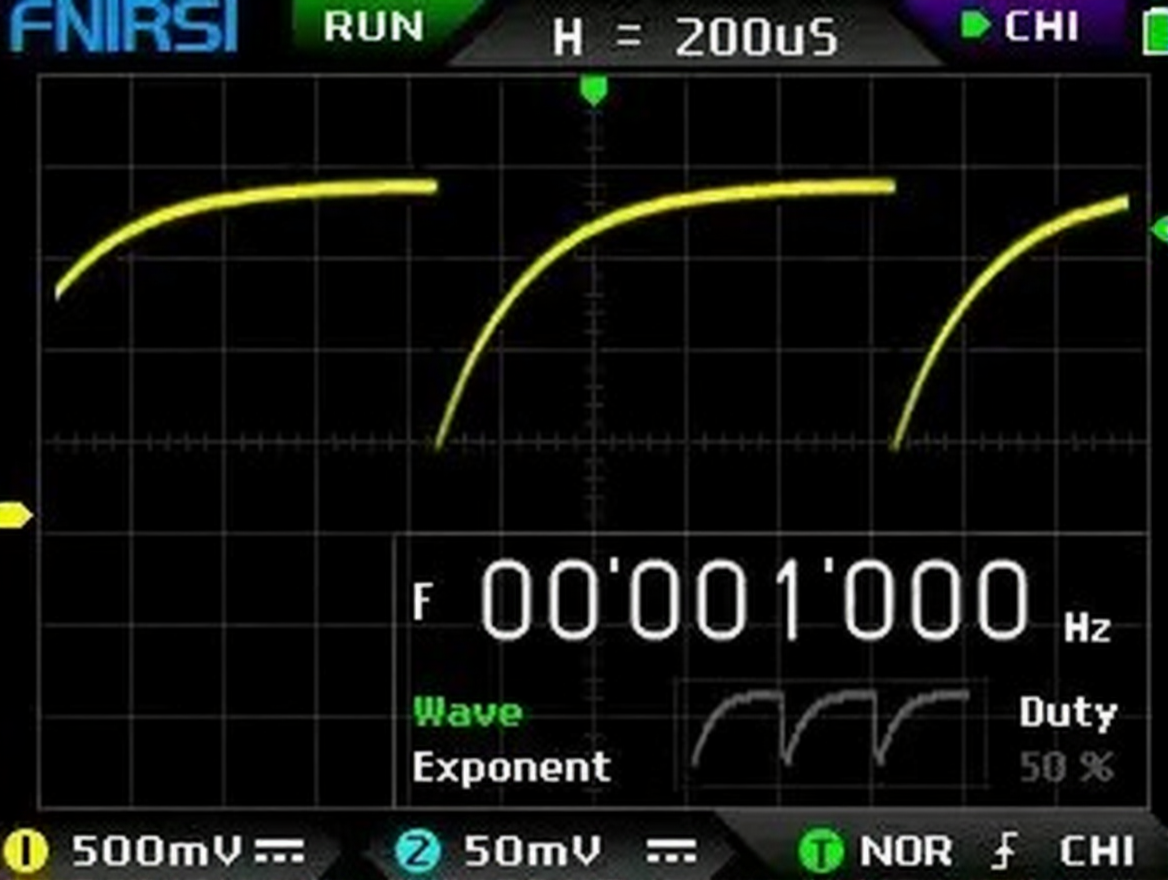

Осциллограф имеет встроенный генератор сингналов, который способен выводить 14 стандартных форм сигнала (см. таблицу), а также одну не стандартную, пользовательскую форму сигнала.

Частота генерируемого сигнала составляет от 1 Герц до 10 МегаГерц с шагом в 1 Герц, исключением является синусоидальный сигнал, его максимальная частота 20 МегаГерц. У прямоугольного сигнала также доступна настройка заполнения сигнала (duty) от 1 до 99%.

Вывод генератора сигнала выполнен в виде плоского контакта в верхней части прибора, такие контакты используются для вывода калибровочного сигнала 1 кГц. Данный вывод также может использоваться для вывода калибровочного сигнала для калибровки щупов, для этого необходимо настроить генератор сигналов на вывод прямоугольного сигнала частотой 1 кГц.

Структура меню настройки осциллографа.

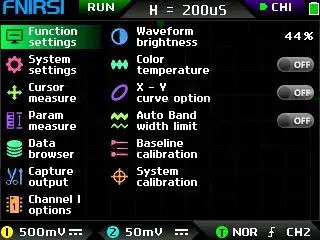

	Настройки отображения осциллограммы: яркость линии осциллограммы - задает толщину линии осциллограммы при отключенной "цветовой температуре", при этом интенсивность сигнала отображается толщиной линии; "цветовая температура" - интенсивность сигнала задается градиентом цвета; режим развертки X-Y; автоматическое ограничение полосы пропускания, настройка имеет 6 уровней настройки ограничения полосы пропускания. При активации этой функции текущая полоса пропускания указывается в правом верхнем углу дисплея.; калибровка базовой линии; калибровка осциллографа, необходимо проводить калибровку с отключенными щупами и USB-кабелем;

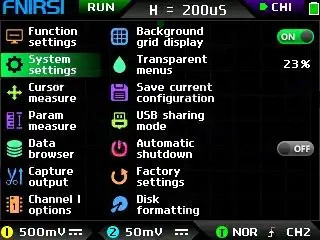

	Системные настройки: отображение сетки на дисплее; яркость сетки на дисплее; сохранение настроек прибора; режим передачи файлов на ПК; автоматическое отключение (5, 10, 20, 30, 40, 50 минут, 1, 2 часа); сброс прибора до заводских настроек; форматирование встроенной памяти;

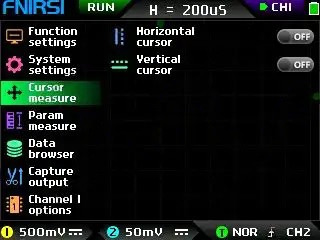

	Включение курсоров измерения, можно включить как горизонтальные курсоры (для измерения амплитуды напряжения), так и вертикальные (для измерения времени) независимо друг от друга.

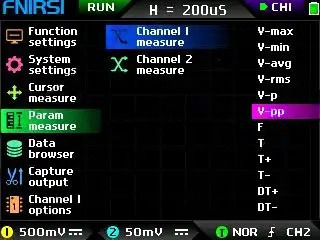

	Включение отображения измерений сигнала. Для каждого канала набор измерения сигналов может быть индивидуальным.

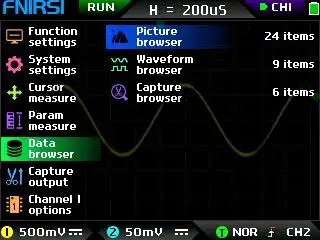

	Браузер сохраненных данных. просмотр сохраненных скриншотов; вывод на экран сохраненных форм сигнала; выбор захваченных сигналов для пользовательского сигнала в генераторе сигналов;

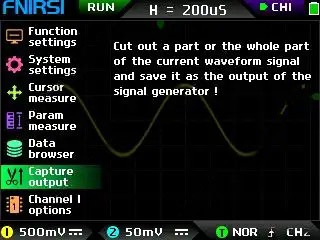

	Захват пользовательского сигнала для последующего использования в качестве пользовательского сигнала в генераторе сигналов

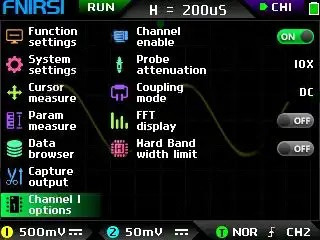

	Настройка 1 канала: активация входа; выбор коэффициента делителя (х1, х10, х100); выбор открытого/закрытого входа; отображение быстрого преобразования Фурье; ограничение полосы пропускания значением 20 МГц;

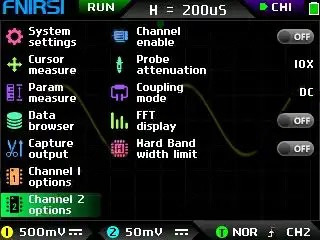

	Настройка 2 канала: активация входа; выбор коэффициента делителя (х1, х10, х100); выбор открытого/закрытого входа; отображение быстрого преобразования Фурье; ограничение полосы пропускания значением 20 МГц;

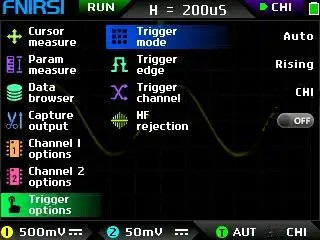

	Настройка триггера: выбор режима триггера: авто, однократный, нормальный; выбор срабатывания триггера по фронту или спаду; выбор канала, на который будет срабатывать триггер; фильтрация высокочастотных помех. Настройка имеет три уровня настройки;
