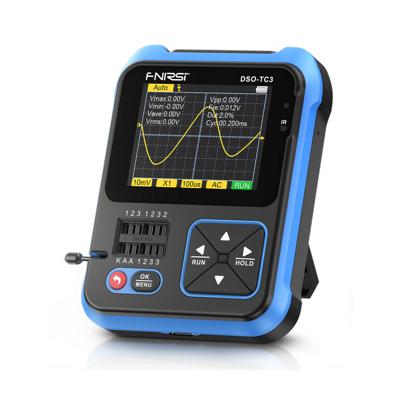

Мультифункциональный цифровой осциллограф-тестер FNiRSi DSO-TC3 — современный, ультракомпактный прибор, рассчитанный на широкое применение среди пользователей с начальным уровнем знаний в области изучения, проектирования и конструирования радиоэлектронных схем. DSO-TC3 великолепно сбалансирован в ценовом и функциональном соотношениях, оснащён высокоинтегрированной электроникой, предельно точен, информативен и прост. Тестер-осциллограф cобран в малогабаритном пластиковом корпусе с удобной выкидной подставкой, подходит для любых сценариев эксплуатации. Обладает интуитивно-понятным кнопочным управлением и крайне привлекательным дизайном. Невероятно высокий уровень автоматизации измерительных процессов, облегчающий обращение с прибором DSO-TC3, заметно выделяет его среди прочих конкурентов. Измерительный прибор поставляется в индивидуальной упаковке и комплектуется полным набором сопутствующих аксессуаров: шнуром USB-A/USB-C, щупом-пробником х1/х10 с насадкой-крючком, щупами-зацепами, шнуром с зажимами "крокодил", и сопроводительной инструкцией.

DSO-TC3 способен работать в трёх доступных режимах: одноканальный 500кГц-осциллограф, многоцелевой транзистор-тестер радиокомпонентов или функциональный генератор сигналов (DDS). Прибор сочетает в себе сразу несколько полезных опций автоопределения и измерения параметров для внушительного перечня самых разнообразных радиодеталей, как отдельно взятых, так и входящих в состав уже готовых устройств — резисторов, конденсаторов, транзисторов, диодов, триодов, транзисторов, индукторов, низковольтных источников энергии (батарей/аккумуляторов), и др. В том числе с возможностью их проверки на исправность без предварительного демонтажа. DSO-TC3 позволяет диагностировать рабочие характеристики электрических и радиочастотных сигналов в исследуемых цепях, поддерживает детектирование ИК-сигналов от пультов ДУ с протоколом NEC. В добавок, DSO-TC3 может анализировать чипы цифровых температурных датчиков однопроводного интерфейса DS18B20 и DHT11.

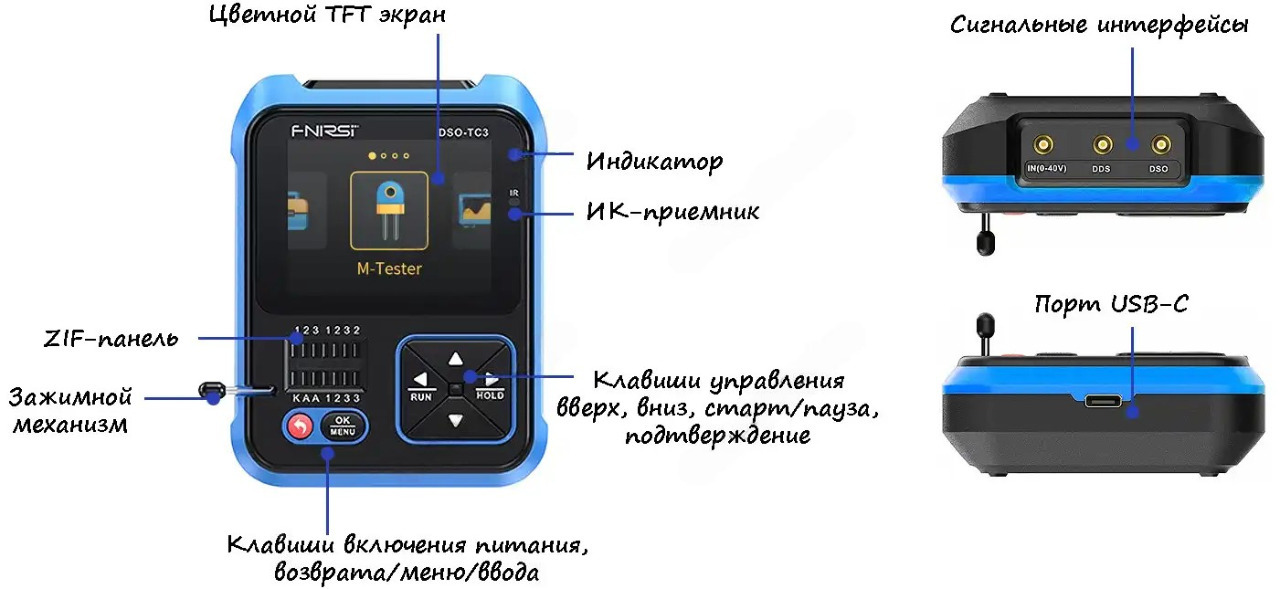

Элементы графического интерфейса и данные определений/измерений для каждого представленного режима выводятся на небольшом, в тоже время довольно ярком, цветном TFT ЖК-экране 320х240 точек (диагональ 2.4 дюйма) с регулируемым уровнем подсветки. У DSO-TC3 имеется звуковое сопровождение нажатия немногочисленных клавиш, громкость которого также может быть настроена по желанию. Пользовательский интерфейс DSO-TC3 выполнен тремя портами MCX и ZIF-панелью с рычажком подпружиненного зажима. Кроме РЧ-канала осциллографа (DSO), на боковую стенку корпуса раздельно выведены вход независимого вольтметра 0-40В постоянного тока (IN 0-40V) и выход генератора форм (DDS). Специальный фирменный переходник совмещает разъём BNC щупа осциллографа со входом MCX тестера. На правом боку корпуса присутствует отверстие потайной кнопки сброса прибора. Маркировка 14-контактной зажимной панели символизирует отдельную зону тестирования стабилитронов (К-А-А) и зону испытания остальных компонентов (1-2-3). Повторяющиеся цифры разъёма указывают на их внутрисхемное объединение, создающее удобство размещения любых полупроводников со случайными размерами.

Питается миниатюрный DSO-TC3 от встроенной 3.7-вольтовой литиевой батареи номиналом 1500мАч, обеспечивающей прибору беспрерывное время работы вплоть до 4 часов на одном заряде. Расположенный в корпусе стандартный порт UBS-C предусматривает возможность подзарядки батареи тестера-осциллографа от произвольного внешнего источника с выходным напряжением 5В (например, пауэрбанк или сетевой адаптер). В системных настройках реализован механизм энергосбережения с автоматическим выключением устройства после минутного бездействия.

Документация

1. Инструкция пользователя Fnirsi DSO-TC3. Электронная версия (кит.,англ.,рус.,исп., PDF);
