Описание

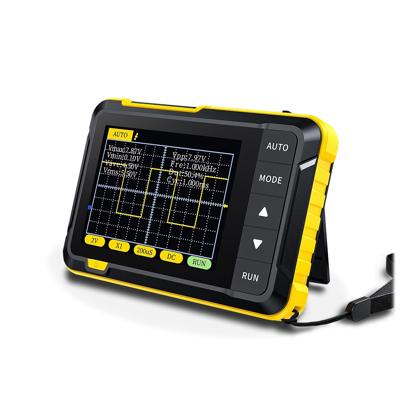

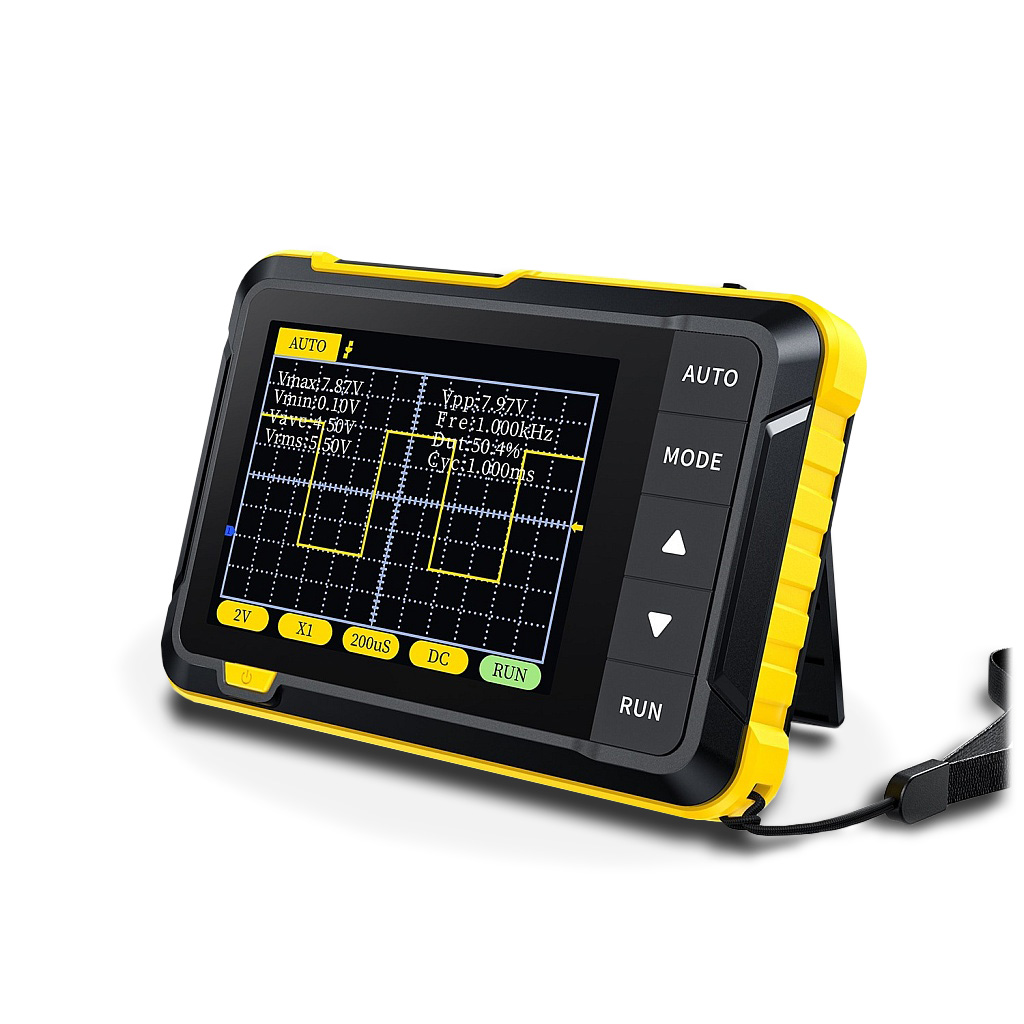

Цифровой осциллограф FNiRSi DSO-152 - портативный осциллограф, который предназначен для индустрии технического обслуживания и научно-исследовательского образования. Осциллограф имеет частоту дискретизации 2,5 MSa/s в реальном времени, аналоговую полосу пропускания 200 кГц и полные функции триггера (одиночный, нормальный и автоматический запуск). Его можно свободно использовать как для периодических аналоговых сигналов, так и для непериодических цифровых сигналов, он может измерять напряжения до ±400В. Оснащенный эффективной кнопкой AUTO, осциллограф способен отображать измеренную форму волны без громоздких регулировок. Оснащен 2.8" ЖК экраном с разрешением 320*240 пикселей. Встроенная литиевая батарея 1000 мАч позволяет использовать прибор на протяжении времени около 4 часов.

Технические характеристики:

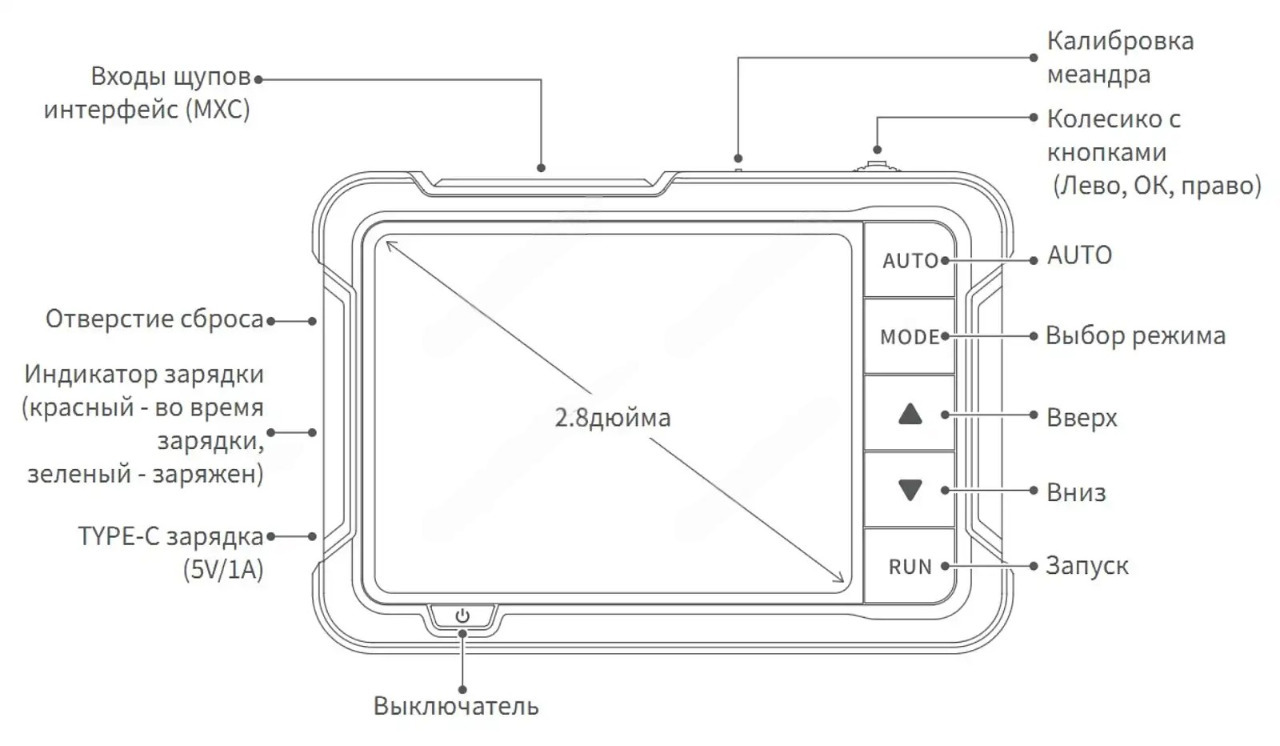

Органы управления:

Назначение органов управления:

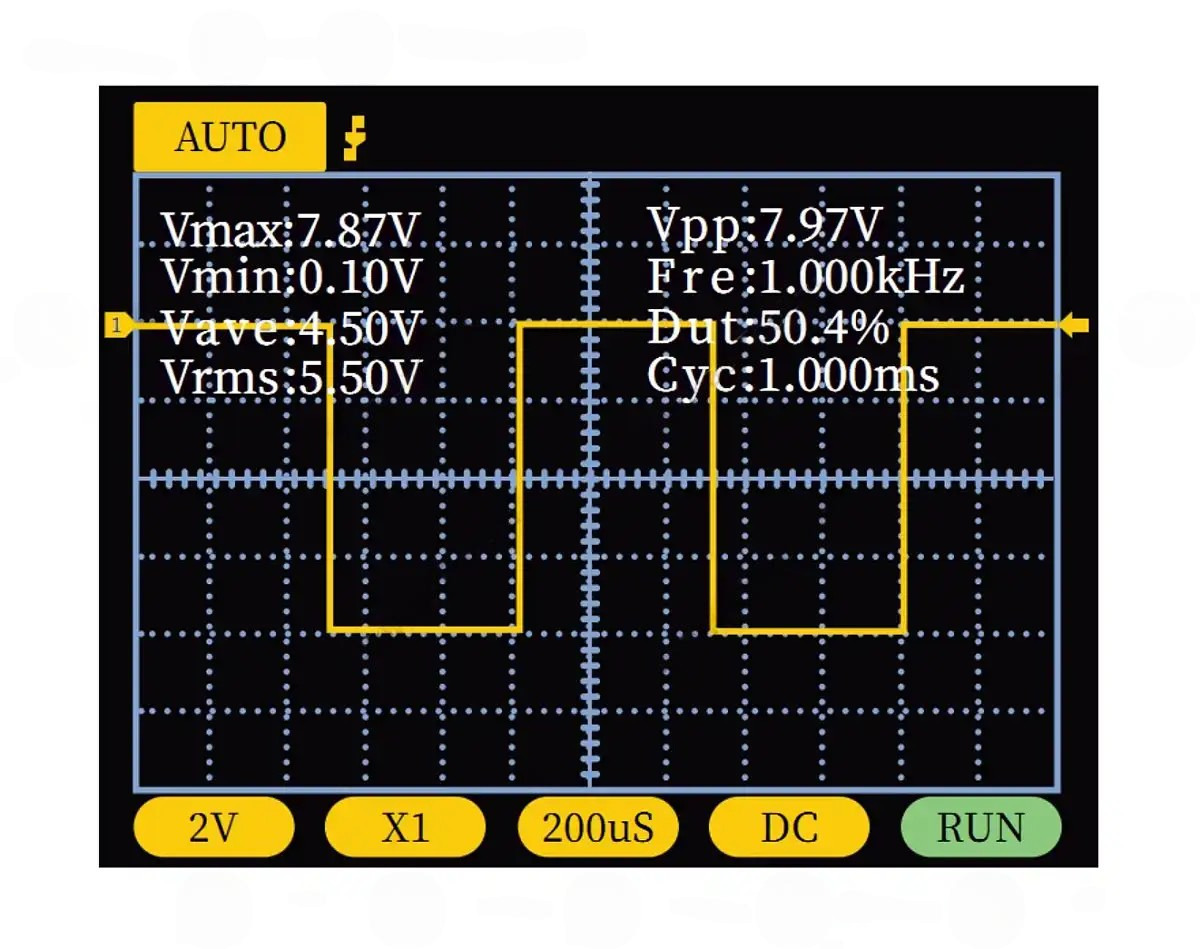

Интерфейс осциллографа:

Индикатор режима триггера: Auto - автоматический триггер, Single - одиночный триггер, Normal - нормальный триггер.; Базовая линия отображает позицию с напряжением 0 В.; Чувствительность по вертикали, т.е. напряжение в одной клетке по вертикали.; Режим делителя 1X/10X, должно соответствовать значению установленному на щупе. Если на щупе режим 1X, на осциллографе тоже необходимо установить 1X. Режим 1X измеряет диапазон напряжений ±40V, 10X измеряет диапазон ±400V; Временная база по горизонтали. Отображает время в одной большой клетке по горизонтали.; Индикатор режима входа: AC - переменный ток, DC - постоянный ток.; RUN означает рабочий режим, STOP режим остановки (обновление данных на экране останавливается).; Индикатор положения триггера; Индикатор края триггера (фронт, спад);
