Raspberry Pi Compute Module 4 с WiFi, eMMC: 32GB, RAM 4GB CM4104032

Код товара: CTTL16195

Знакомы с платформой Raspberry Pi не понаслышке? Используете её мощные вычислительные ресурсы не только для хобби и развлечения, но и для разработки проектов самых разных и многофункциональных устройств с планами на их серийный выпуск? Или занимаетесь производством оборудования для систем граничных вычислений? Тогда обратите ваше внимание на четвёртое поколение промышленных модулей Compute Module 4 (CM4) от Raspberry Pi — самых современных, ультракомпактных электронных устройств для обработки мультимедийных данных или для управления исполнительной периферией. Модуль CM4 Raspberry Pi обладает всеми характеристиками и возможностями своих полноразмерных аналогов RPi 4B. В тоже время модельный ряд CM4 предусмотрительно более вариативен в характеристиках, в нём насчитывается порядка 30+ решений с различными объёмами ОЗУ и ПЗУ. Кроме классической печатной PCB-антенны, на плате CM4 разведено соединительное гнездо IPEX/U.FL для подключения внешней антенны. Переключение между внутренней и внешней антеннами осуществляется программно.

Модуль CM4104032 RPi оснащён 4ГБ оперативной и 32ГБ постоянной памяти для работы приложения, имеет высокопроизводительный 8-ядерный 64-битный ARMv8 процессор BCM2711, разгоняющийся до 1.5ГГц, и множество проводных/беспроводных интерфейсов обмена информацией. Набор встроенных технологий WiFi, Bluetooth и Gigabit Ethernet, в сочетании с многокальными портами GPIO, поддерживающими мультиплексирование протоколов UART, I2C, SPI, PCM, PWM и SDIO, дополнительно разбавлен цифровыми каналами передачи видеопотоков с внешней CSI-камеры и вывода на внешний DSI-экран. Заметно повзрослевшее четвёртое поколение RPi Compute Module располагает двухканальным выходом HDMI v2.0 с поддержкой разрешения вплоть до 4Kp60. Ради разделения быстрых и медленных интерфейсов ввода/вывода, вместо используемого в CM3/3+ формата бокового 200-контатного разъёма коммутации SO-DIMM применяются две планки специализированных 100-контактных разъёмов DF40C-100DS-0.4V. Единственный канал шины PCIe 2.0 доступен для прочих расширений, совместимых с контроллером VLI VL805 (например, для добавления в CM4 интерфейса с портом USB3.0).

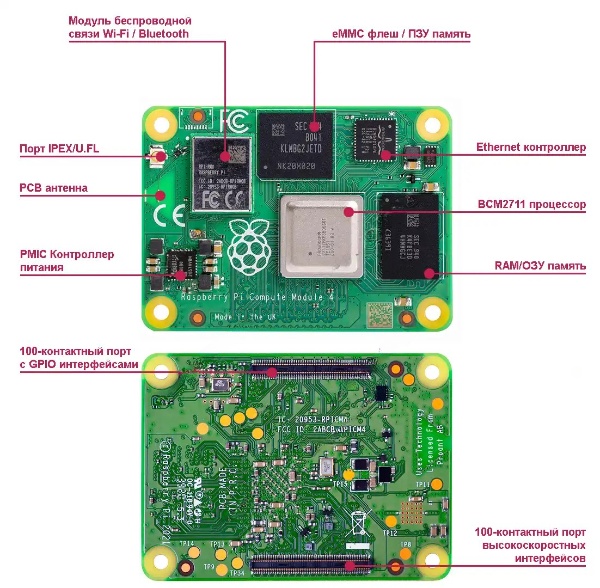

Расположение компонентов модуля CM4 Raspberry Pi

Физические размеры модуля CM4, мм

Техническая документация

1. Декларация соответствия Raspberry Pi CM4;
2. Краткий справочник по модельному ряду Raspberry Pi CM4 (англ., PDF);
3. Спецификация одноплатного ПК Raspberry Pi CM4 (англ., PDF);
4. Периферия ARM BCM2711 (англ., PDF);
5. Руководство пользователя RPi CM4, прошивка eMMC (web-версия);
